如果你问我“全彩灯珠哪家好”，作为在实验室里跟光谱分析仪打了十几年交道的工程师，我不会直接丢给你一个品牌名字。因为在B端采购和工程应用中，好不好不是看广告，而是看参数书（Datasheet）和封装物料清单（BOM）。
我曾经拆解过无数个标榜“高品质”的灯珠，剥开胶体后，里面的芯片尺寸和金线纯度往往让人大跌眼镜。真正的“好”灯珠，是经得起显微镜和老化测试考验的。在这篇文章里，我不谈虚的，只带你从封装工艺、光谱一致性到电路设计的硬核角度，通过我的一线经验，教你如何像行家一样挑选和应用全彩LED灯珠。
- 看芯片尺寸（Chip Size）： 别只看外观，芯片尺寸直接决定承载电流的能力，大芯片才耐用。
- 查焊线材质： 坚持要求99.99%纯金线，合金线或铜线在潮湿环境下极易氧化断裂。
- 问分光标准（Binning）： 好的厂家会把波长范围控制在 2-5nm 以内，保证颜色一致性。
- 验胶水品质： 户外应用必须用高折射率、抗UV的硅胶，防止半年后灯珠发黄亮度下降。
- 测抗硫化能力： 如果用在化工厂或海边，支架的镀银层必须有抗硫化处理，否则会发黑死灯。
- 审视热阻数据： 低热阻意味着热量能更快导出，这是长寿命的核心指标。
核心解析：什么是高性能全彩LED灯珠？
很多人误以为只要能发出红绿蓝三种颜色就是全彩灯珠，这太片面了。高性能的全彩灯珠，是一个精密的光学系统。 它不仅要能发光，还要在混合成白光时没有色偏差，在低电流下不偏色，在高湿度下不失效。
全彩灯珠的技术定义与光电参数概览
从技术上讲，全彩灯珠是将红（R）、绿（G）、蓝（B）三颗（或更多）芯片封装在一个支架内。高品质的定义在于三基色的配比精度。我在测试中发现，普通灯珠的红光波长往往飘移严重，导致混出的白色偏粉。
真正工业级的全彩灯珠，比如 恒彩电子 生产的系列，会对VF（电压）和 IV（亮度）进行极其严格的分档。这意味着你在做大屏显示时，不会因为某一颗灯珠电压低而导致整行亮度不均。
高显色指数（CRI）与全光谱性能的重要性
以前大家觉得全彩就是为了“炫”，现在B端客户更看重“真”。高显色指数（Ra>90甚至>95）不再是白光灯珠的专属。当全彩灯珠用于舞台灯光或高端商业展示时，R9（饱和红）的指数至关重要。
行业洞察： 根据 LEDinside 的数据分析，2024年高端商业照明对全光谱LED的需求增长了约 38%，这直接推动了全彩灯珠向高显指方向的技术迭代。
影响全彩灯珠品质的三大核心要素：芯片、支架与胶水
这三样东西就是灯珠的命根子。
- 芯片：决定亮度和光衰。
- 支架：决定导热和导电。
- 胶水：决定透光率和防护。
如果是工程项目采购，一定要问供应商：“你们用的是铜支架还是铁支架？”这其中的差别，就是三年质保和三个月就坏的区别。
全彩灯珠的内部构造与材料科学
有时候我觉得挑选灯珠就像选首饰，材质决定价值。作为专业的 led灯珠封装厂家，我们深知每一个微米材料的差异都会在后期应用中被放大。
封装架构解析：金线焊接与支架材质的影响
在封装厂的显微镜下，焊线工艺一览无余。最稳妥的方案是金线焊接。金的延展性极好，耐冷热冲击。很多廉价灯珠为了省成本，用合金线甚至铜线代替。
铜支架 vs 铁支架：这是一个老生常谈的话题。你可以用磁铁试一下，吸得住的是铁。铁支架导热差，生锈快，一旦生锈，电阻增大，灯珠就会出现“接触不良”式的闪烁。铜支架导热快，散热好，能让芯片工作在更低的结温下。
荧光粉配比技术对RGB色彩还原度的决定性作用
虽然全彩主要靠芯片发光，但部分特殊色温或RGBW中的W（白光）需要用到荧光粉。荧光粉的颗粒度分布越窄，光色越纯。如果配比技术不过关，你会发现灯珠点亮后，边缘有一圈黄晕或者蓝晕，这就是光斑不均匀。
专家观点： “在全彩封装中，沉降工艺的控制精度直接决定了光斑的质量。荧光粉离芯片太近会烧黑，太远则激发效率低，这是一个微米级的平衡艺术。”

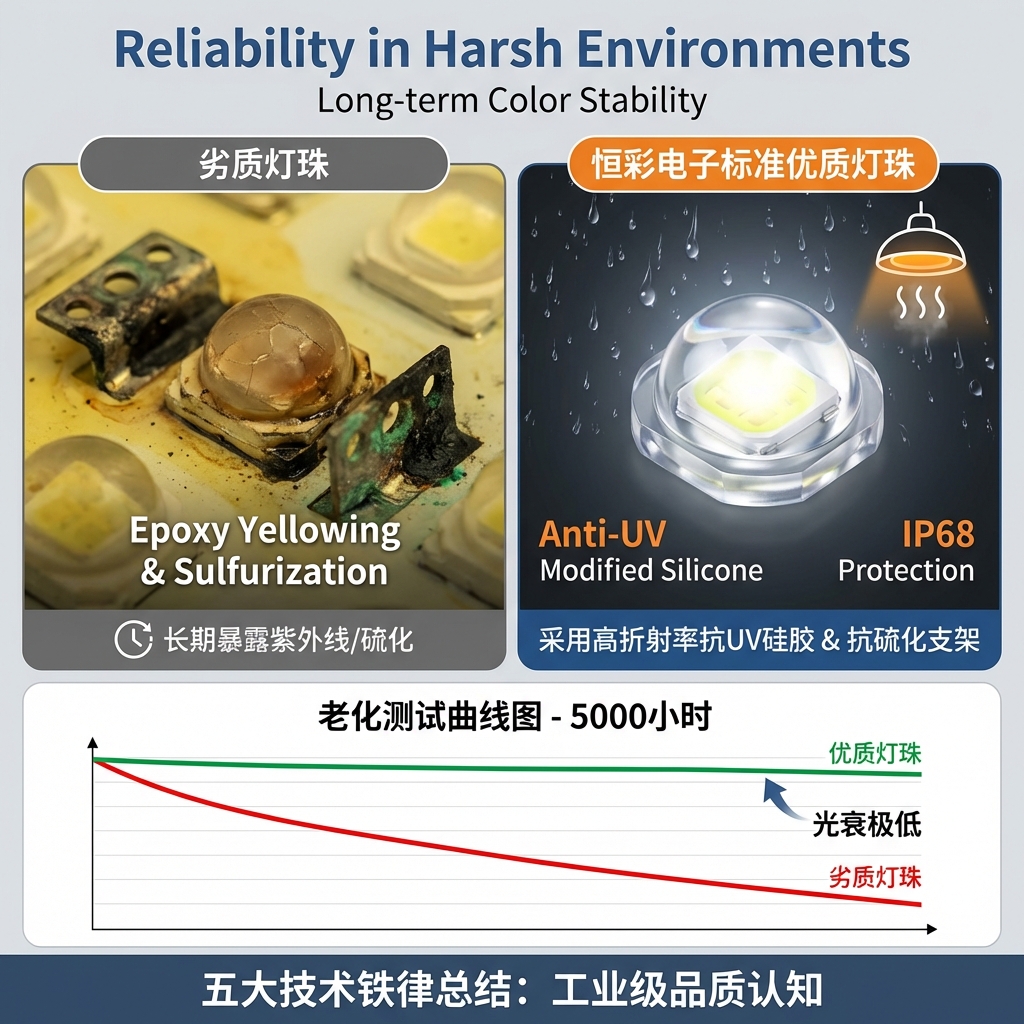

防潮与抗UV封装胶水的选择标准
户外广告招牌最怕什么？怕太阳晒，怕雨淋。普通的环氧树脂胶水，在紫外线照射下，两三个月就会变黄。胶体一旦变黄，蓝光就透不出来，全彩屏就会整体偏色。
所以，一定要选用高折射率的改性硅胶。这种胶水不仅抗UV能力强，而且应力小，不会因为热胀冷缩把金线拉断。
RGB混色原理与光谱特性分析
搞懂了材料，我们再来谈谈光。全彩灯珠的魅力在于“混色”，但这恰恰也是技术难点。
RGB三基色合成白光的色度学原理
根据加色法原理，红绿蓝三色按比例混合可以得到白光。但是，这个比例不是固定的 1:1:1。由于人眼对绿光最敏感，对蓝光最迟钝，通常需要 绿光亮度 : 红光亮度 : 蓝光亮度 约为 6:3:1 的比例才能混出纯正的白光。
这要求封装厂在选芯片时，必须精确计算三颗芯片的亮度档位，否则混出来的光要么偏青，要么偏紫。
全彩LED灯珠的波长一致性与分光分色标准
这是采购中最容易被忽视的坑。
| 颜色 | 标准波长范围 (nm) | 优质品波长偏差 (nm) | 普通品波长偏差 (nm) | 视觉影响 |
|---|---|---|---|---|
| 红光 (R) | 620 - 625 | ± 2.5 | ± 10 | 屏幕显示红色深浅不一 |
| 绿光 (G) | 520 - 525 | ± 2.5 | ± 10 | 绿色变得像黄绿色 |
| 蓝光 (B) | 460 - 465 | ± 2.5 | ± 10 | 蓝色不够深邃，发白 |
恒彩电子 的标准通常是极其严苛的，因为我们知道，只要有几颗灯珠波长偏离，整个显示屏的一致性就毁了。
不同电流密度下的色彩偏移现象解析
当你调节全彩灯珠亮度时（比如调光），电流会发生变化。有些芯片在小电流下波长会漂移，导致颜色变了。比如本来是正红色，调暗了变成橘红色。优质的灯珠芯片，其波长随电流变化的曲线非常平缓，保证了从亮到暗色彩始终如一。

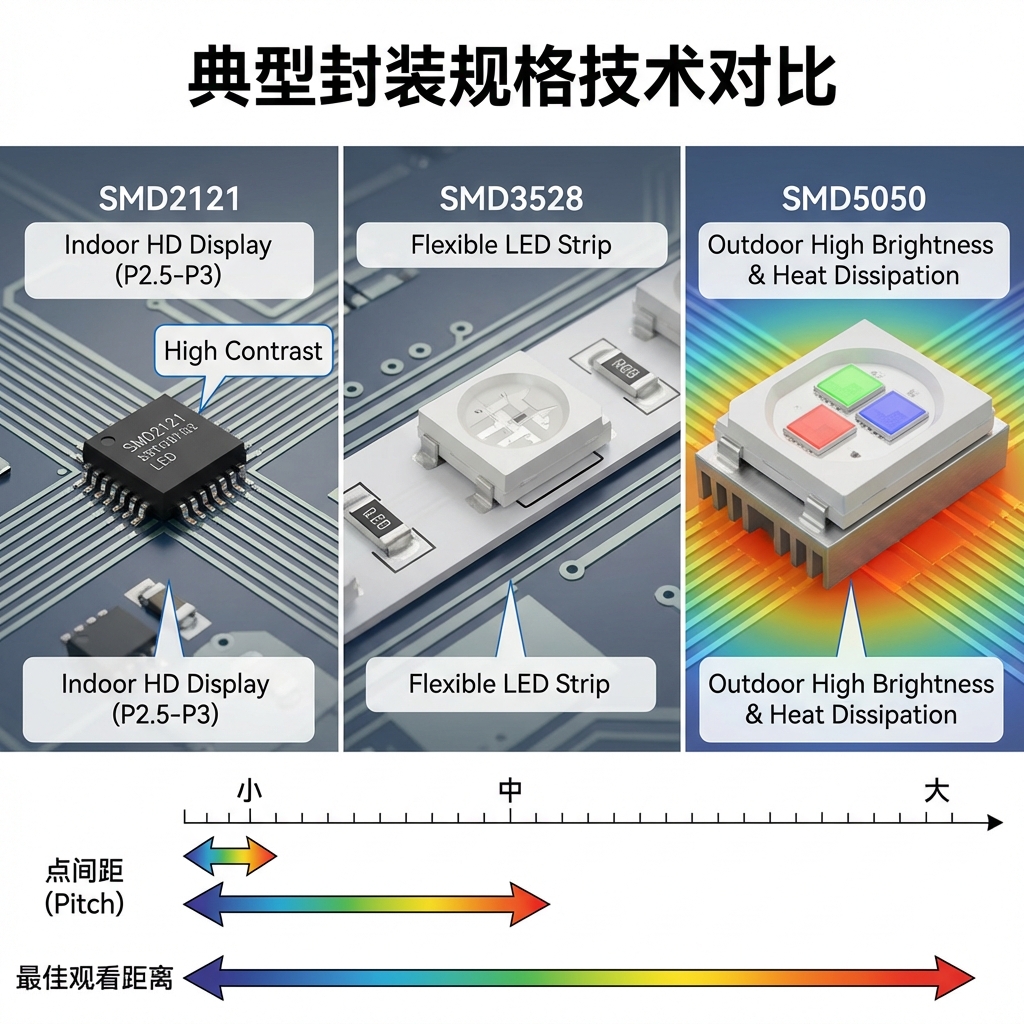

典型封装规格技术对比：SMD2121、3528与5050
市面上全彩灯珠型号繁多，选错了型号，要么效果达不到，要么成本浪费。
SMD2121全彩灯珠：小型化封装在高清显示屏中的优势
SMD2121 是目前室内高清全彩屏的主力军。它的体积非常小（2.1mm x 2.1mm），表面通常做成黑色（黑灯），对比度极高。
- 优势：可以把像素间距（Pitch）做得非常小，比如P2.5、P3。
- 场景：会议室大屏、舞台背景屏、控制室监控屏。
SMD5050与3528：亮度、散热面积与适用场景的差异
SMD5050 也就是常说的“大个头”。它里面通常封装了3个较大的芯片，功率大，亮度高。
- 3528：通常用于灯带，亮度适中，性价比高。
- 5050：散热面积大，适合需要高亮度的户外模组、线条灯、洗墙灯。
不同封装尺寸对像素间距（Pitch）与观看距离的影响
有一个简单的经验公式：最佳观看距离(米) = 点间距(mm)。如果你是用 SMD5050 做的 P10 模组，那么最佳观看距离就是 10米以外。如果你非要站在1米处看，那是全是马赛克。所以，选灯珠型号，本质上是选点间距。
全彩灯珠控制电路与驱动设计要点
灯珠虽好，还得靠电路带。很多时候客户投诉“灯珠坏了”，其实是控制电路设计不合理。
全彩LED灯珠控制电路原理图解析与信号传输机制
最简单的全彩控制是并联共阳或共阴接法。但现在智能全彩（如内置IC的灯珠）更流行。它们通过单线归零码协议，只需要一根信号线就能控制成百上千颗灯珠。
设计电路时，务必注意信号线的阻抗匹配。信号线太长，波形会畸变，导致后端的灯珠接收不到正确信号，出现乱闪。
PWM调光技术在全彩色彩灰度控制中的应用
全彩灯珠怎么显示出 1677万种颜色？靠的是 PWM（脉冲宽度调制）。通过快速开关灯珠（人眼看不出闪烁），调节占空比来改变亮度。
小贴士： 驱动IC的刷新率非常关键。如果刷新率低于 1920Hz，用手机拍摄屏幕时就会出现黑色的扫描线。高品质驱动通常能达到 3840Hz 以上。
常见驱动IC协议（SPI/DMX512）与灯珠的匹配性
- SPI：速度快，适合近距离、像素点多的灯带或屏幕。
- DMX512：抗干扰能力强，传输距离远，是舞台灯光和大型建筑亮化的首选标准。选用灯珠时，要确认它内置的IC是否支持你的控制器协议。
影响全彩灯珠寿命与稳定性的环境因素
我常跟客户说，LED是半导体，它不仅怕热，还怕“中毒”。
热阻管理：结温（Tj）对光衰与死灯率的影响
结温（Junction Temperature）是芯片核心的温度。如果散热不好，结温升高，不仅亮度会按指数级下降（光衰），金线也会因为反复热膨胀而断裂。良好的PCB板设计和散热胶是保护全彩灯珠的必要手段。
户外广告招牌应用中的防水防尘（IP防护）挑战
全彩灯珠本身（如果是TOP LED）通常只有 IP40 左右的防护等级。户外应用必须配合灌胶模组或防水外壳，达到 IP65 甚至 IP68。
千万不要相信所谓的“裸板防水”，水汽一旦进入支架内部，就会发生电化学腐蚀。
恒彩电子实验室数据：硫化测试与老化曲线分析
在我们的实验室里，我们会做严格的硫化测试。因为空气中的硫（来源于汽车尾气、橡胶老化等）会与支架上的银发生反应，生成黑色的硫化银，导致光通量下降50%以上。优质的灯珠会在镀银层上做特殊的抗氧化保护层。
常见技术故障与失效模式分析
遇到问题别慌，按逻辑排查。
全彩灯珠不亮或闪烁的电路排查逻辑
- 查电源：电压是否稳定在 5V/12V/24V？功率是否足够？
- 查信号（DIN）：示波器看信号波形是否规整？
- 查地线（GND）：很多时候是共地没接好，导致信号浮空。
色彩不均匀（花屏）的原因：电压降与信号衰减
如果你发现灯带头尾亮度不一致，或者尾部偏红，那是典型的压降（Voltage Drop）问题。电流流过铜箔产生压降，导致尾端电压不足。解决方案：采用前后两端供电，或者每隔几米补电。
SMD灯珠爆裂与死灯的物理成因分析
回流焊的时候听到“啪啪”声？那是灯珠吸潮了。胶体内部的水分受热瞬间气化膨胀，把胶体炸裂，这就是“爆米花效应”。预防：拆封后的灯珠如果在空气中暴露超过一定时间（通常24-48小时），必须先低温烘烤除湿再焊接。
行业疑难解答
Q: 全彩灯珠与普通RGB灯珠在控制方式上有何本质区别？普通RGB通常是模拟控制，给电就亮，颜色靠外部控制器调节电压。而现在的智能全彩（Pixel LED）内部集成了IC，每颗灯珠都有独立地址，可以单点单控，显示复杂的视频动画。
Q: 如何通过肉眼和仪器快速辨别全彩灯珠的封装质量？肉眼看支架切口的光泽度（判断铜/铁），看胶体内气泡。仪器测 IV 曲线和反向漏电流。漏电流大的灯珠，芯片晶格缺陷多，寿命短。
Q: 全彩灯珠在接线时需要注意哪些防静电措施？LED 对静电非常敏感，特别是蓝光和绿光芯片。一旦被静电击穿，就会出现微亮或死灯。工人必须佩戴静电环，作业台必须接地，烙铁必须接地。
写在最后：以工业级标准定义品质
选全彩灯珠，别被低价迷了眼。
高质量全彩灯珠的五大技术铁律：
- 金线 是底线，不用合金线。
- 铜支架 是保障，拒绝铁支架。
- 高纯度荧光粉 决定光色纯正。
- 抗UV硅胶 决定户外寿命。
- 严格的分光分色 决定显示效果。
作为拥有近二十年封装技术背景的企业，恒彩电子 始终坚持用数据说话。我们深知，您买的不仅仅是一颗颗灯珠，而是工程项目的稳定性和品牌的信誉。如果您正在寻找那个能提供实验室级数据支持、拥有世界级全自动生产线的合作伙伴，不妨深入了解一下我们的工艺标准。
数据支持： MarketsandMarkets 预测，到2025年，全球RGB LED市场需求将增长至新高，其中高质量、高耐候性产品的增长率将远超普通产品。
做工程，稳才是快。希望这篇技术指南能帮您避开雷区，选到真正“好”的全彩灯珠。
