颜色传感器LED发热原理：升温为何影响测色精度

颜色传感器 LED 发热原理并不复杂，但它常常正是测色漂移的根源。LED 通电后无法把电能 100% 转成光能，剩余能量会变成热；一旦温度升高，亮度、波长、色温与色点都会变化，最终让颜色传感器出现误判。

什么是颜色传感器，为什么离不开LED光源？

颜色传感器本质上不是“看见颜色”，而是接收物体表面的反射光，再分析不同通道的信号比例。它判断的是数据，不是主观视觉。

一个典型流程通常是：

• LED 发出参考光

• 光照射到被测物表面

• 物体反射不同波段的光

• 传感器接收反射信号

• 系统根据 RGB 或多通道数据判断颜色

这里最关键的一点是：如果参考光先变了，后面的数据就一定会跟着变。

在工业检测、标签识别、包装分色这类应用里，环境光通常不稳定。LED 之所以被大量采用，是因为它具备这些优势：

• 体积小

• 响应快

• 亮度可控

• 功耗较低

• 可选白光、RGB 或特定波长

但颜色传感器使用 LED，不是因为“能亮”就够了，而是因为它必须提供稳定、可重复的参考光。

颜色传感器LED发热原理是什么？

颜色传感器 LED 发热原理可以直接概括为：电能输入后，只有一部分变成光，另一部分变成热；当产热速度高于散热速度时，LED 温度就会上升。

LED升温的基本过程

1. 驱动电流输入 LED

2. PN结发生复合并发光

3. 部分能量没有转成光，而是转成热能

4. 热量通过芯片、封装、焊盘、PCB向外传递

5. 如果热量无法及时散出，结温上升

对颜色传感器来说，热并不是终点，光学参数漂移才是真正的问题。

LED为什么会发热？4个核心原因

1. 光电转换效率不是100%

LED 的发光效率并非满值。输入功率中，未转化为光的部分最终会变成热。

工程上常见的关系是：驱动电流越高，输入功率越大，热负荷通常也越大。

2. PN结内部存在非辐射复合

LED 的发光核心是 PN结。理想情况下复合释放的是光子，但实际工作中会存在非辐射复合，这部分能量直接转为热。

这也是为什么判断 LED 热状态时，行业更关注结温，而不是只看外壳温度。

3. 电阻损耗带来焦耳热

电流经过芯片、电极、焊线、焊盘和线路时，会产生焦耳热。只要系统中存在电阻，就会有发热。

尤其在高电流驱动下，发热会明显增加。很多项目为了提高亮度直接加大电流，短期有效，但往往会换来更高温升和更快漂移。

4. 散热路径不充分

LED 会发热并不可怕，可怕的是热出不去。热阻高、铜箔不足、封装结构一般或腔体过小，都会让热量积聚在内部。

当散热能力不足时，结温会持续升高，而这正是测色不稳定的直接诱因。

发热来源与影响对照

什么是结温？为什么比表面温度更重要？

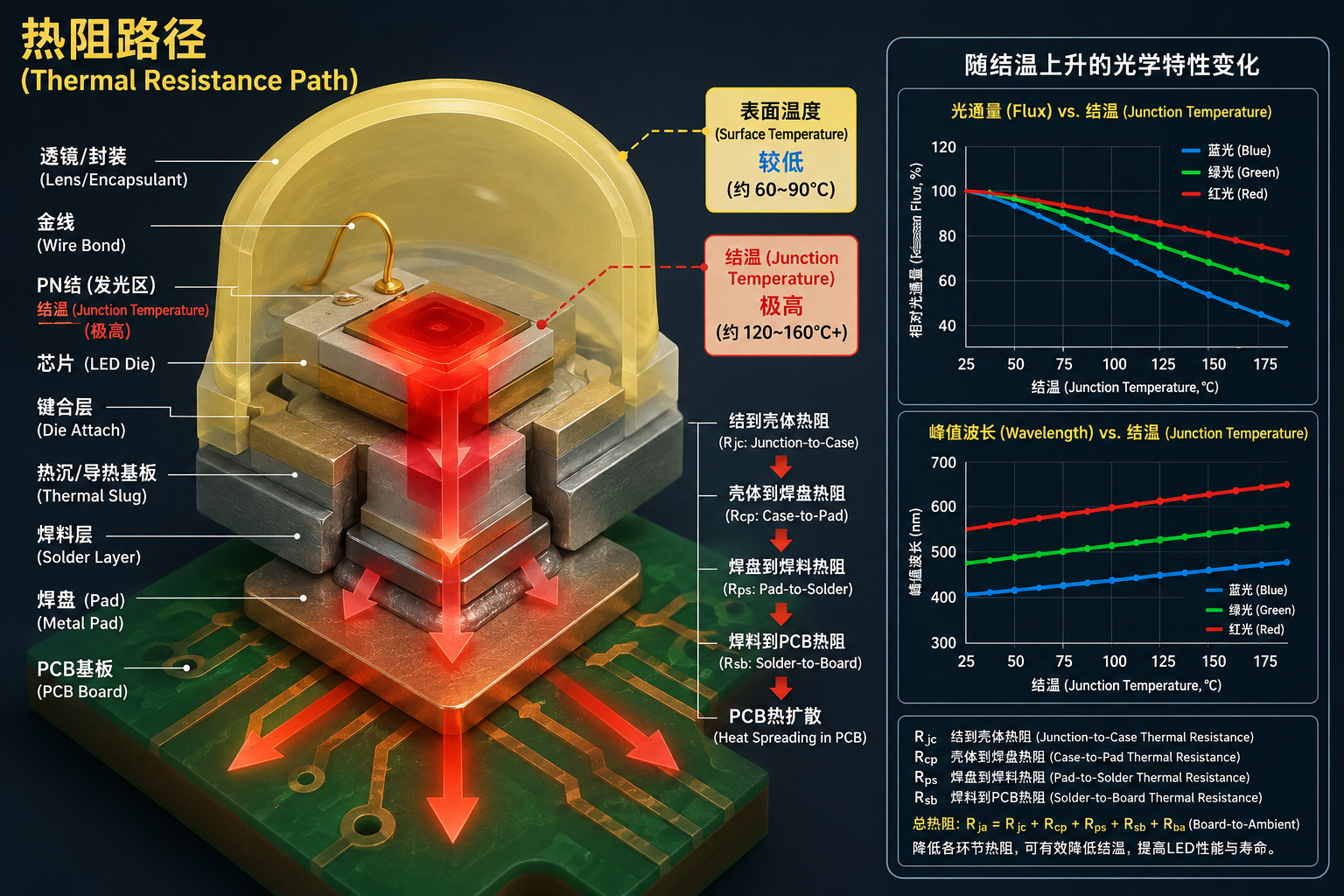

结温是指 LED 芯片内部 PN结区域的温度。它比外壳表面温度更能真实反映 LED 的工作状态。

很多现场问题就出在这里：外壳摸起来不算烫，但内部结温已经足以让光谱发生变化。

为什么不能只看表面温度？

热从芯片传到外壳，再传到空气，中间存在时间差和热阻。表面不热，不代表芯片不热。

对颜色传感器来说，真正影响结果的是这些与结温强相关的参数：

• 光通量

• 主波长

• 色温

• 色点

• 寿命与光衰

结温升高，意味着光源参考条件正在变化；颜色传感器最怕的，正是这种“看起来没坏、实际上已漂”的状态。

LED发热后，会影响哪些关键光学参数？

光通量下降

LED 温度升高后，光通量通常会下降。这会让反射信号变弱，系统的信噪比下降，重复测量更容易波动。

波长漂移

对红、绿、蓝等单色 LED而言，温升带来的主波长变化更明显。即使偏移幅度不大，也足以影响颜色比例判断。

色温变化

对于白光补光方案，温度升高后会出现色温变化。这意味着原本默认稳定的白光参考不再稳定。

色点偏移与一致性下降

不同灯珠在热稳定后的表现可能不同。即便冷态一致，热态也可能出现偏差，这会直接放大批次差异和模组差异。

温升与参数变化对照

为什么LED发热会让颜色传感器测不准？

这个问题可以按一条很直观的链路理解：

第一步：光源状态先变化

补光 LED 在冷机和热稳定状态下，输出条件往往不同。变化可能出现在亮度、波长、色温上。

第二步：物体反射光比例随之变化

物体本身没变，但照到它表面的光变了，反射回来的比例自然也会变。

第三步：传感器采样值发生偏移

颜色传感器接收到的数据不是固定值，而是被热漂过的结果。阈值型系统容易越界，算法型系统则可能输出不同分类。

第四步：系统产生误判

尤其在近似色区分、快速检测、小容差场景里，这类误判会更明显。

两个高频场景：问题通常怎么出现？

场景一：包装分色线，开机准，运行20分钟后开始漂

在包装分色线上，颜色传感器常用于识别不同颜色的袋装或瓶盖。设备刚启动时，补光 LED 处于冷态，输出稳定，识别结果正常。

但连续运行 15–30 分钟后，LED 逐渐进入热稳定区。如果此时没有做结温控制或温度补偿，白光参考可能已经偏移。结果就是：原本能区分的浅蓝和灰蓝开始互相混淆，误判率上升。

很多现场并不是“传感器突然坏了”，而是补光光源在热机状态下已经不是最初那束光。

这类问题的有效处理通常包括：

• 将常亮改为脉冲点亮

• 下调驱动电流 10%–20%

• 增加 PCB 铜箔散热面积

• 在软件中建立预热后校准机制

场景二：标签识别，白天正常，密闭设备内夜间连续运行误差变大

一些密闭设备内部空间小，附近还有 MCU、驱动芯片等发热源。白天短时测试看不出问题，但夜间长时间运行后，腔体温度升高，LED 的结温和光输出开始漂移。

这时最常见的现象不是“完全识别不到”，而是边界颜色误判增加，比如浅黄与米白、浅绿与灰绿混淆。

更稳妥的做法通常是：

• 选用低热阻封装

• 避免 LED 紧贴其他热源

• 加入 NTC 温度监测

• 对不同温度段建立修正表

哪些因素会让颜色传感器LED更容易发热？

影响温升的往往不是单一因素，而是整个系统共同作用。

常见原因

• 驱动电流过大

• 长时间连续点亮

• PWM 占空比过高

• PCB 散热设计不足

• 封装热阻偏高

• 模组内部空间太小

• 环境温度偏高

影响因素一览

颜色传感器补光LED怎么选？

选型时，重点不是“最亮”，而是热了以后还能不能稳定输出。

建议重点看这些参数

• 波长或色温

• 光通量一致性

• 热阻

• 额定电流与正向电压

• 封装结构

• 分 bin 能力

• 寿命与光衰数据

• 应用温度范围

采购时容易忽略的关键点

很多项目只看样品初始亮度，却忽略了热稳定性和批次一致性。对颜色传感器而言，后者往往比前者更重要。

如果是白光测色，通常更该关注：

• 色温稳定性

• 显色指数

• 热态色点变化

如果是 RGB 分色，通常更该关注：

• 主波长稳定性

• 三通道一致性

• 热漂移幅度

在这类应用中，像恒彩电子这类能提供 SMD2835、EMC3030、5050、3528、3433、1–5W 陶瓷系列、RGB/RGBW、高显指、全光谱方案的供应体系，更有利于按具体检测场景匹配封装与光谱路线。

如何降低颜色传感器LED发热？

从驱动端控制

优先采用恒流驱动，减少电流波动。若应用允许，可将常亮改为脉冲点亮，有效降低平均功耗。

从灯珠端控制

选择低热阻封装、一致性更好的 LED，有助于控制结温并减小批次差异。

从PCB端控制

优化 铜箔面积、热通道、焊盘设计。在较高功耗下，可考虑更高导热能力的基板方案。

从结构端控制

避免 LED 紧贴其他发热器件，预留必要散热空间。小模组中，结构散热往往决定最终温升水平。

从软件端控制

当硬件空间有限时，软件补偿往往非常有效：

• 温度补偿

• 预热后校准

• 温漂修正表

• 定期重新标定

真正有效的方案，通常不是只改一个参数，而是驱动、封装、PCB、结构和补偿一起做。

什么时候必须做温度补偿？

以下场景通常应优先考虑温度补偿：

• 高精度测色

• 长时间连续工作

• 高温或室外环境

• 密闭小空间结构

• 色差容忍度很低的工业检测

常见补偿方法

NTC温度检测

实时采集模组温度，用于后续修正。

温度-亮度校正

根据不同温度区间，修正光输出变化。

温度-色坐标校正

适用于对白光或多通道色漂更敏感的系统。

预热后测量

设备先运行至稳定温区，再进入正式检测流程。

常见误区

误区1：LED外面不烫，就说明发热不严重

错误。结温才是核心，表面温度往往滞后。

误区2：亮度够就行

错误。颜色传感器更看重的是稳定性和一致性。

误区3：电流加大就能解决识别问题

短期可能有效，长期通常会让温升更高，漂移更明显。

误区4：测不准一定是传感器芯片问题

很多情况下，真正先漂的是补光 LED。

误区5：实验室测一次准，就代表上线也准

冷机状态和连续工作状态可能完全不同，必须看长期重复性。

FAQ

颜色传感器 LED 发热原理是什么？

本质上是电能转光时存在损耗，未转成光的部分会变成热；当热量散不出去时，LED 就会升温。

LED 发热会影响颜色传感器精度吗？

会。温升会改变亮度、波长、色温和色点，从而改变传感器接收到的反射光比例，导致测量偏差。

结温和表面温度一样吗？

不一样。结温是芯片内部温度，通常高于表面温度，也是更值得关注的指标。

怎么减少颜色传感器 LED 发热？

可通过降低驱动电流、优化 PWM、选择低热阻灯珠、加强 PCB 散热、增加温度监测、做温度补偿来改善。

测色补光LED选白光还是RGB？

取决于应用。白光适合多数通用测色场景；RGB 或特定波长更适合针对性的分色和识别任务。

为什么颜色传感器刚开机和运行30分钟后结果不一样？

因为 LED 从冷态进入热稳定状态后，光输出条件发生变化，所以读数会出现漂移。

颜色传感器测不准一定是传感器坏了吗？

不一定。常见原因还包括LED 发热、环境光干扰、检测距离变化、校准不足、光路污染。

采购颜色传感器补光LED时最重要的参数是什么？

通常应重点看波长或色温、热阻、光通量一致性、额定电流、分 bin 稳定性和应用温度范围。

LED 的热阻越低越好吗？

通常是。热阻越低，热量越容易从芯片导出，更有利于控制结温和减小光漂移，但仍需结合 PCB 与结构一起评估。

颜色传感器一定要做预热校准吗？

如果系统对重复性、连续运行稳定性或高精度有要求，预热校准通常是更稳妥的做法。
