本文详解5050led串联的接线方法、限流电阻计算公式及电压降解决方法，帮助工程设计人员与DIY爱好者合理规划电路，避免灯珠烧毁与亮度不均。
核心要点快速看
| 核心问题 | 快速解答（5050 LED 串联核心要点） |
|---|---|
| 1. 5050 LED 串联几个合适？ | 12V 供电通常串联 3 个；24V 供电可以串联 6 到 7 个。 |
| 2. 串联最大的优势是什么？ | 每个灯珠的电流完全相同，保证所有灯珠亮度高度一致。 |
| 3. 串联最大的缺点是什么？ | 单点故障风险较明显。若其中一个灯珠开路损坏，整串灯都会熄灭。 |
| 4. 怎么解决长灯带尾部变暗？ | 建议采用“双端供电”或“串并联组合”的设计方式。 |
| 5. 优质灯珠的工艺标准 | 采用 99.99% 纯金线键合及红铜镀银支架，如恒彩电子等品牌产品。 |
一、5050 LED 基础解析：尺寸、结构与核心参数
5050 LED 的外观与尺寸定义
5050 指的是贴片式（SMD）LED 的外部封装尺寸，其长度和宽度均为 5.0 毫米。该型号在一个封装内部集成了 3 个独立的发光芯片。相比于单芯片的 3528 灯珠，5050 具备更大的发光面积和更高的流明输出，光线分布更加均匀，广泛应用于需要中高亮度照明的场景。
5050 LED 的内部材料与工艺
高可靠性的 5050 灯珠在封装材料的选择上有着严格的行业标准：
- 键合线材： 采用 99.99% 的高纯度金线，确保在高电流冲击下电学连接依然稳定。
- 散热支架： 选用红铜镀银支架，具备极佳的导热系数，能迅速将芯片结温传导至基板。
- 发光芯片： 搭载高光效的外延片芯片，提升电光转换效率。
- 封装胶水： 采用进口高透光率硅胶，延缓因紫外线照射和高温引起的老化黄变。
5050 与其他常见贴片灯珠对比
| 灯珠型号 | 尺寸 (mm) | 芯片数量 | 常见用途 | 相对亮度 |
|---|---|---|---|---|
| 5050 | 5.0 × 5.0 | 3 | RGB七彩灯带、汽车氛围灯、商业照明 | 高 |
| 3528 | 3.5 × 2.8 | 1 | 基础单色指示灯、仪器背光 | 低 |
| 2835 | 2.8 × 3.5 | 1 | 筒灯、日光灯管、高光效灯条 | 高（单晶大芯片） |
5050 LED 单颗电气参数
不同发光颜色的 5050 灯珠，其正向导通压降（Vf）存在明显差异：
- 红光 (R)： 工作电压 1.8V‑2.2V，额定电流 20mA。
- 绿光 (G) / 蓝光 (B)： 工作电压 2.8V‑3.2V，额定电流 20mA。
- 白光 (W)： 工作电压 3.0V‑3.4V，额定电流 20mA‑60mA（取决于芯片规格）。
由于 5050 内部包含 3 个芯片，当 RGB 三色全亮时，总电流可达 60mA。因此，在进行 5050led串联 设计时，必须精确计算整流与散热冗余。

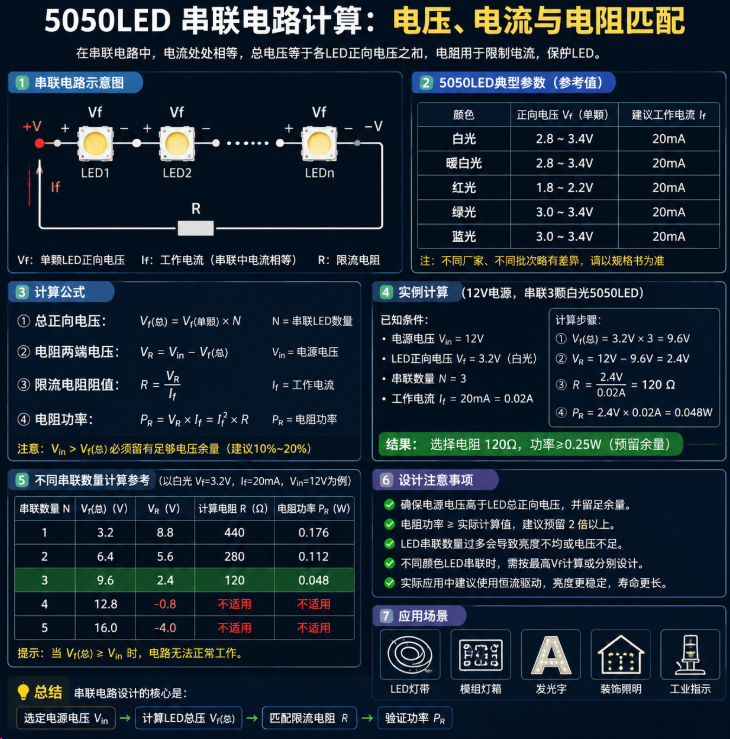

二、5050led串联 电路计算：电压、电流与电阻匹配
串联电路的基本电学特性
在 5050led串联 电路中，所有灯珠呈首尾相连的链状结构（即前级灯珠的负极连接后级灯珠的正极）。
1. 电流特性： 串联回路中电流处处相等，流经每颗灯珠的电流完全一致，这是保证亮度均匀性的物理基础。
2. 电压特性： 回路总压降等于各灯珠正向压降之和（Vtotal = V1 + V2 + … + Vn）。
限流电阻的计算公式
为了防止电流过载烧毁器件，必须在串联回路中接入限流电阻。其标准计算公式如下：
R = (Vin − (N × Vled)) ÷ Iled
- R：所需限流电阻阻值（欧姆 Ω）
- Vin：输入电源电压（伏特 V）
- N：串联灯珠数量
- Vled：单颗灯珠的额定工作电压（伏特 V）
- Iled：灯珠的额定工作电流（安培 A，注意 20mA = 0.02A）
实例解析
若使用 12V 恒压直流电源，串联 3 颗工作电压为 3.0V、额定电流为 20mA 的白色 5050 LED 灯珠：
- 灯珠总压降：3 × 3.0V = 9.0V
- 电阻需承担的电压：12V − 9.0V = 3.0V
- 电阻阻值计算：3.0V ÷ 0.02A = 150 Ω
- 电阻功率选择：P = I² × R = (0.02)² × 150 = 0.06W（选择常见的 1/4W 贴片或插件电阻即可）。
设置限流电阻的必要性
LED 属于温度敏感型半导体器件，具有负温度系数特征。随着温度升高，其正向导通压降会降低，导致电流呈指数级上升。若不配置限流电阻，微小的电压波动或温升就会引发热失控，最终导致灯珠烧毁。
三、串联与并联方案对比：如何合理选择？
| 对比维度 | 串联连接 (Series) | 并联连接 (Parallel) |
|---|---|---|
| 亮度一致性 | 极佳（电流完全相同） | 一般（因芯片压降微差易导致分流不均） |
| 线路布置 | 简单（单线回路，布线空间占用小） | 较复杂（每条支路需引出正负极双线） |
| 单点故障影响 | 任意一颗灯珠开路，整串熄灭 | 单颗损坏不影响其他支路正常发光 |
| 电压需求 | 较高（随灯珠数量线性增加） | 较低（等于单颗灯珠的导通电压） |
| 典型应用场景 | 柜台射灯、小范围线性背光、恒流驱动模组 | 户外大型广告字、超长低压灯带 |
串联亮度均匀性的物理优势
在串联架构下，流经每颗 5050 灯珠的电流完全由回路总电流决定，避免了并联电路中由于各支路半导体阻抗微小差异导致的“抢流”现象。因此，串联是保证光学器件亮度高度一致性的首选方案。
行业主流方案：串并联混合设计
在实际商业应用（如 12V 或 24V 柔性灯带）中，通常采用串并联混合结构。例如，12V 灯带多采用“3颗5050 LED + 1个限流电阻”串联为一基本单元，再将若干个单元并联在主电源线上。该设计既保证了单组内亮度的均匀性，又便于用户按需裁剪。
四、实战接线指南：如何安全连接 5050 LED
接线前准备工作
在进行 5050led串联 操作前，需准备以下工具与材料：
- 5050 LED 灯珠或灯条模组
- 符合计算要求的限流电阻
- 恒压直流电源（如 12V 或 24V）
- 电烙铁（建议温度控制在 320℃‑350℃ 之间）与焊锡丝
- 万用表（用于极性检测及通路测试）
5050 LED 极性判别方法
5050 封装通常在芯片一角设有缺角标记：
- 缺角对应的一侧通常为负极（Cathode）。
- 相对的另一侧则为正极（Anode）。
- 注：焊接前建议使用万用表的二极管档位进行点亮测试，以最终确认电极方向。
焊接与接线步骤
1. 首尾串接： 将电源正极导线连接至第一颗灯珠的正极；将第一颗灯珠的负极连接至第二颗灯珠的正极，以此类推。
2. 接入电阻： 在回路的末端（最后一颗灯珠的负极与电源负极之间）或前端串联入计算好的限流电阻。
3. 焊接规范： 焊接每个焊点的时间应控制在 3 秒以内，避免因高温传导至芯片内部，导致封装胶水剥离或金线断裂。
电源功率冗余原则
为确保系统长期稳定运行，选配开关电源时必须保留 20%‑30% 的功率余量。例如，若整条串联灯具的总功率计算值为 80W，则应配置不低于 100W 的直流电源，避免电源因长期满载发热而降低寿命。
五、故障排查与优化：解决亮度不均与光衰问题
线电压降（Voltage Drop）的影响
在长距离 5050led串联 或串并联混合项目中，常出现“首端亮、尾端暗”的现象。这是由于导线及柔性电路板（FPC）自身存在内阻，当电流流经较长导体时产生明显的电压降，导致末端单元分得的实际电压低于灯珠的导通阈值。
解决末端变暗的工程方案
1. 控制单端供电长度： 12V 灯带建议单端供电长度控制在 5 米以内；24V 灯带控制在 10 米以内。
2. 采用双端供电（Dual‑end Power Feed）： 将电源输出线同时接入灯带的首端和尾端，使整条线路的电势差趋于平衡，实现亮度均匀。
散热管理对光衰的抑制
5050 LED 内部集成三颗芯片，热流密度较高。若散热不良，结温过高将加速荧光粉及封装胶水老化，造成严重光衰。
行业技术规范指出：“LED 器件的结温每升高 10℃，其使用寿命将缩短近一半。在设计高密度的串联灯具时，必须配合导热铝基板（MCPCB）或散热铝型材，确保热量能够快速传导至外界空气中。”
六、行业数据与市场趋势
5050 LED 市场生命力分析
尽管市场上不断涌现出新型号（如 COB、CSP 等无封装或小封装器件），但 5050 LED 凭借其成熟的工艺、高性价比以及优异的混色效果，依然在中高端亮化市场占有重要地位。行业统计数据显示，在户外亮化及 RGB 氛围照明领域，5050 封装产品仍保持着约 41% 的市场份额。
封装材料升级趋势
为了应对更严苛的使用环境，高端 5050 封装正逐步淘汰传统的铁支架，转而采用红铜镀银支架和纯金线键合工艺。这一材料升级使器件的耐热冲击能力和电学稳定性提升了 30% 以上，为工业级 5050led串联 应用提供了更高的寿命保障。
七、常见问题解答（FAQ）
5050 LED 灯珠串联几个最稳定？
这取决于供电电压与灯珠颜色。在 12V 供电系统中，通常串联 3 颗白光/蓝光/绿光灯珠（单颗约 3V）并搭配限流电阻；在 24V 系统中，建议串联 6 至 7 颗灯珠。合理的串联数量可确保限流电阻上的压降适中，避免电阻发热过大。
串联电路中有一颗灯珠损坏，如何快速定位？
当串联回路发生开路故障时，整串灯珠将熄灭。可使用万用表切换至二极管档，逐一测量每颗灯珠的两端。若测量到某颗灯珠时万用表显示溢出且灯珠不亮，或该灯珠两端电压接近电源电压，则该灯珠即为故障断路点。
为什么 5050 LED 串联后亮度达不到额定值？
首先检查电源输出电压是否满足“灯珠总压降 + 电阻压降”的要求；其次确认限流电阻的阻值是否计算过大。若线路过长，需考虑导线电阻引起的电压降，可通过缩短接线或提高供电导线线径来解决。
