波长365nm的紫外灯作为工业固化与精密检测的黄金波段，凭借高荧光激发率与无杂光干扰的特性，成为半导体、防伪及无损探伤等领域不可或缺的核心光源。
一、波长365nm的紫外灯是什么？波长特性与光谱优势
波长365nm的紫外灯是指能够稳定发射中心波长为 365 纳米（nm）的紫外光设备。在电磁波谱中，它属于 UV‑A（长波紫外线，波长范围 315‑400nm） 频段，是工业与检测领域应用最广泛的黄金波段。
为什么 365nm 被称为“纯净紫外光”？
这个波长的光子能量约为 3.4 eV，处于人眼视觉感知的边缘。因此，高质量的 365nm 光源工作时，人眼只能观察到极其微弱的暗蓝色或淡白色光芒，其大部分能量集中在不可见的紫外区。
- 窄带光谱输出：优质的 365nm LED 紫外灯半波宽（FWHM）通常控制在 8‑15nm 之间。这种高度集中的光谱输出意味着它几乎不含刺眼的紫色可见光，能为精密检测提供无干扰的暗背景。
- 高荧光响应度：自然界及工业中绝大多数荧光物质的激发吸收峰值恰好位于 365nm 附近。在 365nm 光源照射下，这些物质能产生高对比度、清晰易辨的特异性荧光。
核心发光技术与材料构成
与普通发光二极管不同，高规格的 365nm 芯片主要采用氮化铝镓（AlGaN）作为外延片的基础原材料。通过精确调节铝（Al）和镓（Ga）的比例，能在纳米级量子阱结构中精准控制电子跃迁能量，从而锁定 365nm 的单色光输出。这种复杂的半导体生长工艺对化学气相沉积（MOCVD）设备的控制精度有着极高的技术要求。
二、365nm 与 395nm 紫外灯的差异对比与选型原则
在紫外光源选型中，365nm 与 395nm 是最常被对比的两个波段。虽然同属 UVA 范畴，但它们在实际应用表现上存在本质区别：
核心材料对波长的决定性作用
395nm 芯片的铝含量较低，光谱更接近可见蓝光区，因此其发光效率虽高，但伴随的可见紫光杂质较多。而 365nm 芯片为了追求纯净光谱，在量子阱结构中引入了更高比例的铝元素，使能量完全集中在紫外波段，从而实现了极佳的检测对比度。
实际选型场景指引
1. 选用 365nm 场景：芯片级半导体固化、无损探伤（NDT）、纸币与票据防伪、珠宝玉石鉴定、管道微量漏液检测、工业机器视觉光源。
2. 选用 395nm 场景：舞台黑光视觉效果、蝎子寻找、美甲固化、娱乐夜光涂料照射。
三、365nm 紫外灯的核心应用领域
工业 UV 固化
这是 365nm 紫外灯最核心的工业应用。在电子装配、光学镜头粘接及印刷行业中，UV 胶水、油墨和涂料中的光引发剂在吸收 365nm 光子能量后，会瞬间产生自由基或阳离子，引发单体和聚合物的快速交联反应，在数毫秒内完成固化。高端固化系统通常要求辐照度达到 数千 mW/cm²，对灯珠的散热与光功率输出有着严苛要求。
机器视觉与工业检测
在自动化装配线上，工业相机配合 365nm 紫外光源，能够清晰捕捉 PCB 线路板上的三防漆涂覆缺陷、金属零件表面的微小裂纹以及农作物的霉变反应，大幅提升在线检测的精度与速度。
精密荧光检验
- 防伪鉴定：金融机构与税务部门通过 365nm 紫外光快速识别身份证、增值税发票、各国货币上的隐形防伪标记。
- 玉石与文玩：天然翡翠与经过注胶、染色处理的 B+C 货翡翠在 365nm 照射下会呈现截然不同的荧光反应，是文玩行业公认的鉴定辅助工具。
- 微量漏液检测：在汽车空调、液压系统或工业管道中加入专用荧光示踪剂，利用 365nm 紫外灯照射，即可精准定位微米级的渗漏点。
消费级应用
在日常生活中，365nm 紫外灯常用于宠物医疗（如辅助诊断猫癣等真菌感染）、地毯残留有机物检测以及酒店卫生状况检查，实用性极强。

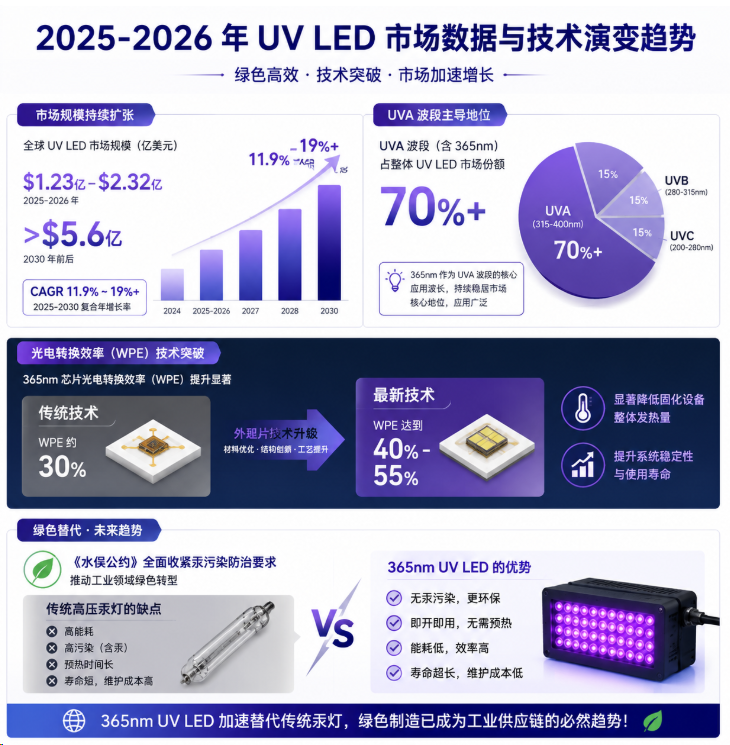

四、2025‑2026 年 UV LED 市场数据与技术演变趋势
根据行业权威机构的最新分析，全球 UV LED 市场正处于快速增长通道：
- 市场规模扩张：全球 UV LED 市场规模预计在 2025‑2026 年达到 1.23 亿至 2.32 亿美元，并在 2030 年前后突破 5.6 亿美元，保持 11.9% ~ 19% 以上 的复合年增长率（CAGR）。
- UVA 波段主导地位：包含 365nm 在内的 UVA 波段占整体 UV LED 市场份额的 70% 以上，持续稳居市场核心地位。
- 光电转换效率（WPE）突破：最新的外延片技术使 365nm 芯片的光电转换效率从传统的 30% 提升至 40%‑55%，显著降低了固化设备的整体发热量。
随着《水俣公约》对汞污染防治要求的全面收紧，传统高压汞灯因高能耗、高污染及预热时间长等缺点，正被无汞、即开即用、寿命超长的 365nm UV LED 加速替代，绿色制造已成为工业供应链的必然趋势。
五、选购高品质 365nm UV LED 的核心技术指标
选购波长365nm的紫外灯时，避免仅以价格为导向。劣质产品常因散热设计不当或使用树脂封装而导致快速光衰。应重点评估以下参数：
封装基板：必须选用陶瓷基板
365nm 芯片在工作时有超过 60% 的电能转化为热能。普通的塑料贴片支架（如 PCT 或 EMC）在强紫外线和高温双重作用下会迅速老化发黄、开裂。专业级灯珠（如恒彩电子主打的 3535 陶瓷封装系列）采用氮化铝（AlN）陶瓷基板，其导热率高达 180 W/(m·K) 以上，能将芯片结温迅速导出，确保大功率下长期工作的稳定性。
透镜材质：必须选用石英玻璃
传统的硅胶或环氧树脂透镜在强 UVA 照射下极易发生黄变，严重阻碍紫外光输出。石英玻璃透镜具备极高的紫外穿透率且耐老化，是高功率 365nm 紫外灯的标配。
芯片共晶工艺
高质量的 365nm 灯珠采用金锡共晶（AuSn eutectics）工艺替代普通导银胶，不仅提供了极低的热阻通路，更避免了银胶在高温紫外环境下的氧化失效问题。
- 光功率（Optical Power）：单颗大功率芯片的输出光功率通常在 400mW 至 3000mW 不等，需根据固化深度与检测距离合理选型。
- 发光角度：聚焦型场景（如远距离检测、高能量固化）建议选用带 60° 石英透镜 的灯珠；大面积均匀照射则建议选用 120° 平面封装。
六、365nm 紫外 LED 与传统高压汞灯性能对比
七、安全使用与防护常识
虽然 365nm 属于能量较低的 UVA 波段，但高功率的紫外光长期照射仍会对人体造成累积性损伤，操作时必须严格遵守安全规范：
- 眼部防护：严禁肉眼直视正在发光的 365nm 光源。高强度紫外线直射易导致晶状体浑浊。操作区域人员必须佩戴具有 UV400 认证（可阻挡 400nm 以下 99.9% 紫外线）的专业防护眼镜。
- 皮肤防护：在高功率工业固化设备周围，操作人员应穿着长袖工作服、配戴防紫外线手套，并在设备四周加装物理遮光罩，防止紫外光泄露。
八、恒彩电子 365nm UV LED 封装解决方案
作为在 LED 封装领域深耕多年的高新技术企业，深圳市恒彩电子有限公司 为机器视觉、工业固化以及荧光检测行业提供高可靠性的 365nm 紫外光源解决方案：
恒彩旗舰主打：3535 / 3538 陶瓷 UV LED 系列
- 精准波长控制：光谱带宽极窄，严格锁定在 365nm‑370nm 黄金区间，确保荧光激发效率。
- 高导热氮化铝陶瓷封装：彻底解决大功率工作下的散热瓶颈，光衰极低，使用寿命突破 30,000 小时。
- 卓越光功率输出：单颗光功率输出达 400mW‑1000mW，完美适配高精度工业镜头与快速固化设备。
- 高标准制造工艺：坚持使用 99.99% 高纯度金丝进行电气连接，配合精密光学石英玻璃透镜，光束角度可定制（60°/120°），完美兼容国际大牌通用脚位。
恒彩电子不仅提供标准化的灯珠元件，更拥有专业的工程团队，可根据客户的实际应用需求，提供从电路设计（PCB Layout）、散热模拟到样品制作的一站式光源模组定制开发服务。
九、常见问题解答（FAQ）
Q1：波长365nm的紫外灯可以用来杀菌消毒吗？
效果极微。 真正具有高效杀菌作用的是 UVC 波段（如 254nm 或 275nm），该波段的能量可直接破坏细菌和病毒的 DNA/RNA 链。365nm 属于 UVA 波段，主要用于荧光激发、工业固化和检测，对微生物的杀灭能力非常有限。
Q2：如何用简单方法辨别 365nm 与 395nm 紫外灯？
将紫外灯照射在未添加荧光剂的白纸或普通墙面上：真正的 365nm 紫外灯呈现出来的光线非常暗淡，呈微弱的蓝白色，背景几乎是暗的；而 395nm 紫外灯照过去会呈现出非常刺眼、浓烈的深紫色光芒。
Q3：为什么 365nm 紫外灯的市场价格普遍高于 395nm？
365nm 芯片对应的 AlGaN 半导体外延片生长技术难度极高，良率相对较低。此外，为应对 365nm 强紫外线对封装材料的降解，必须采用成本较高的氮化铝陶瓷基板与石英玻璃透镜，因此整体生产成本较高，但其在检测和固化中的专业性能表现远超 395nm。
Q4：大功率 365nm LED 模组在散热设计上有什么建议？
由于 365nm 芯片的热流密度极大，除灯珠本身采用陶瓷封装外，外部散热设计至关重要。建议使用导热系数大于 2.0 W/m·K 的导热硅脂或共晶材料，将灯板紧密贴合在散热效果良好的铝/铜散热器上，必要时需加装主动散热风扇或水冷系统，将芯片结温控制在安全范围内，以此延长使用寿命。
