在工业照明与特种光源设计中，大功率LED灯珠的器件选型与热管理直接决定了终端产品的寿命与光效。面对市场上参数繁杂、品质参差不齐的器件，如何根据热阻、芯片规格及基板材质进行精准选型，是研发工程师与采购人员的核心痛点。本文将从技术参数、散热设计及行业趋势出发，为您提供系统化的选型与应用参考。
| 关键问题 | 核心技术要点 | 选型与设计建议 |
|---|---|---|
| 什么是大功率LED灯珠？ | 单颗功率通常在0.25W以上（常见1W、3W、5W及更高），具备高亮度、高热量输出特征。 | 必须配置专用散热系统与恒流驱动电源，避免热过载。 |
| 核心参数如何评估？ | 重点关注光效（lm/W）、热阻（℃/W）、光通量及显色指数。 | 优先选择低热阻、高光效器件，以降低系统散热压力。 |
| 基板材质有何影响？ | 陶瓷基板（如氧化铝、氮化铝）的导热性能远超普通玻纤或铜基板。 | 高功率密度及严苛工况下，优先选用陶瓷封装器件。 |
| 制造与品质控制 | 封装工艺一致性、芯片发光面积及可靠性测试报告（如LM-80）。 | 优先选择拥有半导体封测实验室的源头厂家，确保光谱稳定性。 |
一、 大功率LED灯珠的定义、结构与主流分类
大功率LED灯珠是指额定工作功率在 0.25瓦（W）以上 的半导体发光器件。与普通小功率指示光源（通常为0.06W）不同，大功率LED旨在提供高通量的集中照明，其最常见的单体功率为1W、3W、5W，甚至通过多芯片集成达到数十瓦。

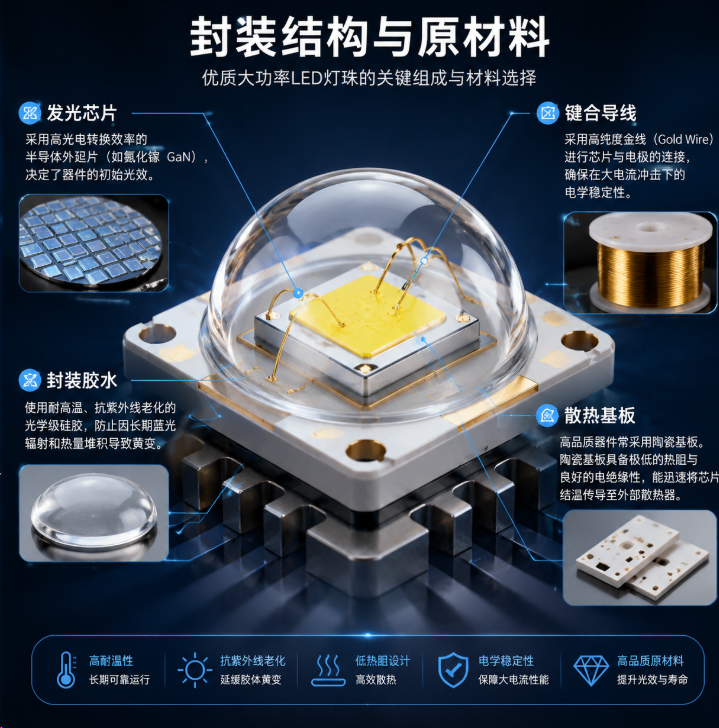

1. 封装结构与原材料
优质的大功率LED灯珠在原材料选择上面临更高的物理极限要求：
发光芯片：采用高光电转换效率的半导体外延片（如氮化镓 GaN），决定了器件的初始光效。
键合导线：采用高纯度金线（Gold Wire）进行芯片与电极的连接，确保在大电流冲击下的电学稳定性。
封装胶水：使用耐高温、抗紫外线老化的光学级硅胶，防止因长期蓝光辐射和热量堆积导致黄变。
散热基板：高品质器件常采用陶瓷基板。陶瓷基板具备极低的热阻与良好的电绝缘性，能迅速将芯片结温传导至外部散热器。
2. 主流封装分类
贴片式（SMD）：如3030、3535封装。体积小脚，适合高密度贴片生产（SMT），是目前工业与商业照明的主流形式。
陶瓷封装系列：如恒彩电子3535陶瓷系列，采用陶瓷基板，热阻极低，专为对可靠性要求极高的户外照明及特种光源设计。
仿流明（High Power LED）：经典的带金属散热翼封装，常用于手电筒、投光灯等单点高亮度光源。
集成式（COB）：将多颗芯片直接封装在基板上形成面光源，发光均匀，常用于工矿灯和高功率路灯。
二、 大功率LED行业趋势与市场洞察
随着全球低碳经济与绿色照明政策的推进，大功率LED照明市场持续保持高增长态势。预计到 2026年，全球LED照明市场规模将达到 110.71亿美元。大功率器件因其高光通量密度，在多个新兴与特种应用领域展现出强劲的增长势头。
1. 汽车照明的合规与升级
汽车前大灯、日行灯及智能矩阵大灯对光源的亮度、响应速度和耐候性有极高要求。车规级大功率LED不仅需要通过严格的AEC-Q102认证，还必须在高低温交变环境下保持稳定的光通量输出。新能源汽车的普及加速了这一品类的渗透。
2. 工业检测与特种波谱应用
在机器视觉、工业缺陷检测、半导体光刻等领域，特定波长（如UV-A、UV-C紫外光或IR红外光）的大功率灯珠需求激增。这类应用对光谱纯度、辐射强度和光斑均匀性要求严苛，推动了多芯片窄波段封装技术的发展。
3. 供应链的本土化优势
依托完善的半导体封测产业链，高品质大功率LED器件在控温、光效及一致性上已达到国际标准。通过优化封装结构设计，国产器件在性价比与定制化服务上表现出更强的市场竞争力。
三、 大功率LED灯珠核心光电参数解析
在进行器件选型时，理解并匹配以下关键光电参数是保障系统设计成功的前提：
额定功率（W）：器件的工作功耗，通常决定了整体的热设计规模。
工作电压（VF）：单颗蓝光/白光芯片的典型工作电压在 3.0V至3.4V 之间，红光芯片通常在 2.0V至2.4V 之间。
工作电流（IF）：1W器件的典型电流为350mA，3W器件为700mA。设计时必须采用恒流驱动，严禁使用恒压源直接驱动。
光通量（lm）与辐射功率（mW）：白光器件关注流明值（lm），而UV/IR等特种光源则关注辐射能量（mW）。
发光效率（lm/W）：衡量电能转化为光能的效率。目前主流工业级大功率LED的光效已达到 150-200 lm/W。高光效意味着在同等亮度下，器件产生的热量更少。
设计警示：LED器件的电光转换效率通常在30%~40%左右，这意味着约60%~70%的电能会转化为热能。如果热量无法及时导出，芯片结温（Junction Temperature, Tj）升高将导致严重的光衰甚至永久性失效。
| 功率等级 | 典型工作电流 | 典型光通量范围 | 典型光效 | 常见封装形式 | 典型应用场景 |
|---|---|---|---|---|---|
| 1W | 350mA | 90 - 140 lm | 100 - 150 lm/W | 3030 SMD / 仿流明 | 商业射灯、室内筒灯、手电筒 |
| 3-5W | 700mA | 240 - 300 lm | 120 - 180 lm/W | 3535 SMD / 仿流明 | 户外投光灯、洗墙灯、建筑亮化 |
| 10W+ | 1000mA以上 | 600 - 1100 lm | 150 - 220 lm/W | 3535陶瓷基板 / COB | 汽车前大灯、防爆灯、舞台探照灯 |
四、 大功率LED灯珠的典型应用场景
由于其高能量密度与可调光谱特性，大功率LED灯珠的应用已远超通用照明范畴：
1. 汽车前照灯与警示系统
高亮度车灯需要在严苛的震动、潮湿及温度交变条件下工作。采用高可靠性陶瓷基板封装的大功率器件，能够保证在大电流驱动下依然维持稳定的光束边界与高显色性。
2. 机器视觉与在线检测
在高速流水线的自动光学检测（AOI）中，大功率LED光源（如高功率蓝光或紫外光）可提供极高的瞬态照度，使工业相机能在毫秒级曝光下捕捉清晰图像，显著提升缺陷检出率。
3. 医疗健康与光疗仪器
特定波长组合（如660nm深红光与850nm近红外光）的大功率陶瓷封装器件，广泛应用于医疗级红光治疗仪与美容光疗设备。高辐射功率确保了光谱能有效穿透皮肤表层，达到预期的生物学效应。
4. 植物工厂与特种照明
通过定制特定光谱，大功率LED可精准模拟光合作用所需的红蓝波段。此外，在防爆灯具、航标灯及大功率手电筒等极限环境照明中，陶瓷基板大功率器件也是确保系统安全运行的核心支柱。
五、 工业级大功率LED灯珠选购与品质鉴别指南
为确保终端产品的稳定性和光品质，采购与研发人员应建立系统化的器件评估机制：
1. 鉴别芯片规格与流明虚标
部分非正规封测厂为降低成本，会采用小尺寸芯片超频驱动（Overdrive）来达到标称功率。这种做法会导致器件在短期内发生严重光衰。选型时，应要求供应商提供芯片品牌、实际发光面积（Mil尺寸）及正向电压随温度变化的曲线。
2. 评估散热基板的导热材料
对于3W以上的设计，散热基板的材质对寿命起决定性作用。陶瓷基板（如氧化铝或氮化铝）的热导率远高于传统的玻纤板或普通铜基板，能有效降低系统热阻。
3. 审查可靠性测试报告
合格的大功率LED必须具备符合行业标准的 LM-80 寿命测试报告。该报告记录了器件在特定温度下持续运行数千小时的光衰轨迹，是预测系统使用寿命的权威依据。
4. 选择具备封测实力的源头厂家
优先选择拥有独立半导体封测实验室、具备高精密全自动封装生产线的制造企业。例如恒彩电子，其核心团队在半导体封装及热管理领域拥有深厚积累，能够提供从光谱定制到热模拟分析的完整技术支持，确保器件在大批量出货时的一致性。
六、 热管理、驱动电源与焊接工艺规范
大功率LED器件的寿命和性能高度依赖于系统级的设计配合，其中热管理、电驱动与装配工艺是决定成败的三大核心要素。
1. 科学的热设计（Thermal Management）
计算散热面积：一般情况下，1W白光LED灯珠在空气自然对流条件下，至少需要50-60平方厘米的铝质散热片。对于更高功率的系统，需引入主动散热或液冷方案。
降低界面热阻：在LED基板与金属散热器接触面，必须均匀涂抹一层薄且均匀的导热硅脂（TIM），或使用高导热率的导热垫片，以排除界面间的微观空气隙。
2. 严格的恒流驱动设计
LED属于非线性半导体器件，其正向电压（VF）具有负温度系数（随着温度升高，VF会降低）。若采用恒压源驱动，温度上升会导致电流呈指数级增加，最终引发热失控烧毁器件。因此，必须配置高精度的恒流LED驱动电源。
3. 防静电与焊接工艺控制
ESD防护：大功率LED芯片对静电极其敏感，生产车间必须配备完善的接地系统，作业人员需佩戴防静电手环。
回流焊温度曲线：采用无铅焊接时，峰值温度通常控制在 260℃以下，且高温停留时间不宜超过10秒，以避免高温对硅胶封装体及内部金线造成热应力损伤。

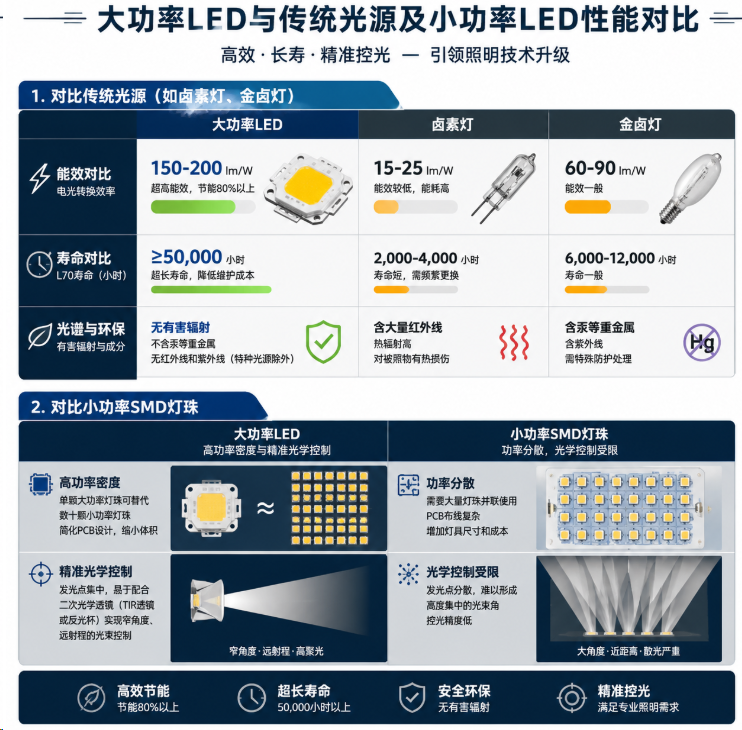

七、 大功率LED与传统光源及小功率LED性能对比
为了更清晰地展示大功率LED的技术定位，以下从效率、寿命及光学设计灵活性等维度进行技术对比：
1. 对比传统光源（如卤素灯、金卤灯）
超高能效：大功率LED的电光转换效率远高于传统热辐射光源，可实现高达80%以上的节能效果。
超长寿命：在良好散热前提下，大功率LED的L70寿命（光通量衰减至初始值70%的时间）可达50,000小时以上，而传统光源通常仅为数千小时，显著降低了后续维护成本。
无有害辐射：不含汞等重金属元素，且光谱中不含红外线和紫外线成分（特种光源除外），对被照物无热辐射损伤。
2. 对比小功率SMD灯珠
高功率密度与空间优化：在需要高流明输出的设备中，单颗大功率灯珠可替代数十颗小功率灯珠，极大地简化了PCB布线设计，缩小了灯具整体尺寸。
精准的光学控制：大功率LED的发光点集中，易于配合二次光学透镜（TIR透镜或反光杯）进行精准控光，实现窄角度、远射程的光束控制，而散布的小功率光源难以实现高度集中的光束角。
八、 大功率LED灯珠常见技术问题解答 (FAQ)
Q1：大功率LED灯珠与普通小功率LED的核心区别是什么？
两者的核心区别在于电导热路径的设计与热阻。普通小功率LED（小于0.1W）产生的热量极少，仅靠引脚即可完成自然散热。而大功率LED（大于0.25W）具有极高的功率密度，必须通过专门设计的导热底座（如陶瓷基板）将热量导出。因此，大功率LED在设计上必须引入外部散热器，并采用恒流驱动。
Q2：大功率LED灯珠可以直接连接蓄电池使用吗？
不建议直接连接。蓄电池的电压会随着电量释放而逐渐降低，且蓄电池在刚充满电时电压较高。直接连接会导致初始电流过大，超出LED的额定工作电流，从而加速器件老化甚至瞬间烧毁。正确的做法是在电池与大功率LED之间加入专用的恒流降压（Buck）或升压（Boost）驱动电路。
Q3：导致大功率LED灯珠在使用中发生严重光衰的主因是什么？
最主要的原因是器件结温（Junction Temperature）过高。这通常由以下几种情况导致：散热器尺寸不足、未涂抹导热硅脂导致界面热阻过大、焊接工艺不良导致焊盘空洞率过高，或是驱动电流超标。选择高导热率的陶瓷基板器件，并严格按照热管理规范进行系统设计，是抑制光衰、延长器件寿命的关键。
