本文分析rgb灯带DO控制器原理图、核心电路设计与接线规范，帮助技术人员与DIY用户解决幻彩灯带共地、信号衰减及压降补电等调试难题。

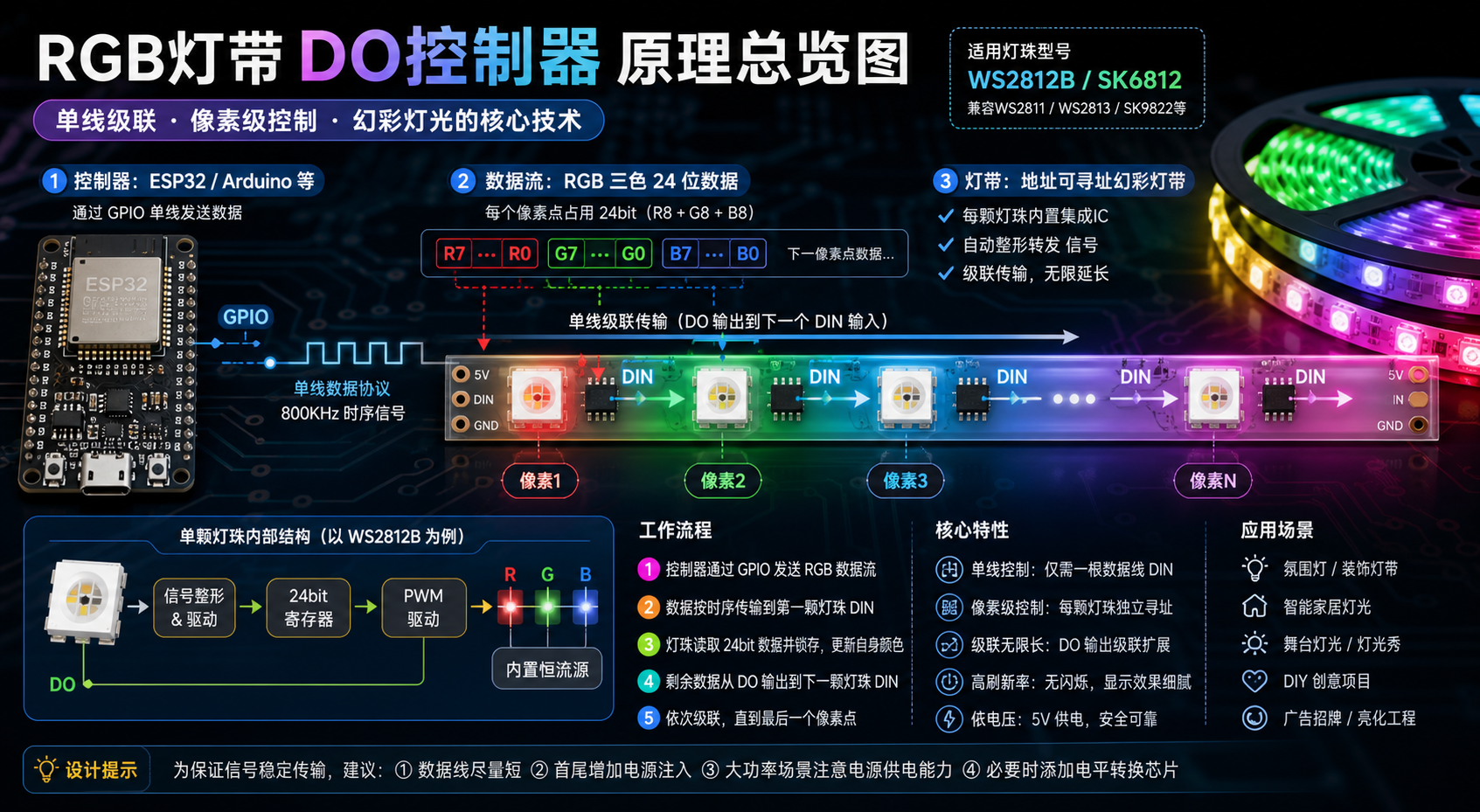

1. RGB灯带DO控制器的工作原理
在LED控制系统中，DO控制器是指具有数据输出（Data Out）功能的控制器，主要用于驱动内置IC的地址可寻址（幻彩）灯带，如常见的WS2812B或SK6812。与传统模拟灯带不同，幻彩灯带的每个LED灯珠都集成了独立的控制芯片。
级联数据传输机制
DO控制器通过单线数据协议向灯带发送串行数据。其核心工作过程如下：
- 控制器从其GPIO引脚输出一串包含所有灯珠颜色信息的24位（每个通道8位，共RGB三色）数据流。
- 第一颗灯珠的DIN（数据输入）端接收到信号后，截取前24位数据用于控制自身的亮度和颜色。
- 随后，该灯珠将剩余的数据进行整形放大后，通过其DO（数据输出）引脚传递给下一颗灯珠的DIN端。
这种“单线级联”的设计使得系统仅需占用控制器的一个I/O口，即可实现对整条灯带中每个像素点的独立控制，从而呈现流水、彩虹、跑马灯等动态视觉效果。
2. 典型RGB灯带DO控制器原理图与硬件组成
一个标准的DO控制器驱动电路通常由微控制器、阻容保护电路以及电源模块构成。以下是其典型硬件架构与接线原理：
核心硬件组成要素
- 微控制器（MCU）： 如ESP32、Arduino或专用LED控制芯片，负责生成并输出符合灯带协议的时序信号。
- 阻抗匹配电阻（通常为330Ω）： 串联在控制器的信号输出引脚与灯带的第一颗灯珠DIN引脚之间。该电阻能有效抑制高频信号反射，保护灯珠的输入接口免受瞬态过压损坏。
- 滤波电容（通常为1000μF）： 并联在电源输入端的VCC与GND之间，起到储能和滤波作用，防止电源波动导致灯带闪烁。
硬件接线原理示意图
[ 5V/12V 电源正极 ] ───────────────────────> 灯带 VCC[ 5V/12V 电源负极 ] ───────────┬───────────> 灯带 GND│[ 控制器 GND ] ────────────────┘ (必须共地)[ 控制器信号引脚 ] ─── [ 330Ω 电阻 ] ───────> 灯带 DIN3. 模拟RGB灯带与地址可寻址（DO）灯带的技术对比
在硬件选型时，需根据具体应用场景区分模拟RGB灯带与基于DO控制器的地址可寻址灯带。
| 技术指标 | 模拟RGB灯带 (Analog) | 地址可寻址灯带 (DO/幻彩) |
|---|---|---|
| 控制原理 | 调节R/G/B三路通道的电压大小 | 数字信号寻址，单点单控 |
| 物理接线 | 通常为4针（V+、R、G、B）或5针 | 3针（VCC、GND、DIN） |
| 控制效果 | 全局统一变色，无法实现局部差异 | 像素级控制，可实现流水、动画、音视频同步 |
| 系统成本 | 控制器与灯带成本较低 | 需集成IC，控制器成本与算法要求较高 |
| 适用场景 | 基础灯槽渲染、单色氛围照明 | 电竞机箱、舞台灯光、像素屏、智能家居交互 |
4. 幻彩灯带的应用场景与市场趋势
随着智能建筑与全屋智能照明的普及，基于DO控制器的幻彩灯带市场需求持续增长。在商业展示、电竞娱乐外设以及建筑边缘照明中，数字化、可编程的LED系统正逐渐取代传统的单色氛围灯。
现代智能照明设计不仅要求灯带具备高亮度，更强调色彩的纯正度、一致性以及与智能家居生态（如Home Assistant、WLED等）的软硬件兼容性。
5. 高品质LED光源对DO控制系统的影响
在rgb灯带DO控制器原理图的设计与实施中，光源的品质直接决定了最终的色彩还原度与系统稳定性。恒彩电子作为专业的LED封装企业，其生产的5050 RGB贴片灯珠在幻彩灯带中得到了广泛应用。
光源材料与电气特性
- 高导热支架与金线封装： 恒彩电子采用高导热铜支架与高纯度金线进行双线焊接，降低了灯珠的接触电阻，保证了在大电流工作下的散热效率，降低了死灯率。
- 光谱一致性： 智能外控系列灯珠具备良好的黑面封装工艺，混光均匀度高，在低灰度级下依然能保持色彩的线性度，避免了红、绿、蓝分色或偏色现象。
- 协议兼容性： 封装集成的控制IC能够完美匹配市面上主流的DO控制器协议，降低了系统联调的硬件失效率。
6. DO控制器电路调试与接线避坑指南
在实际组装和调试电路时，硬件工程师与技术人员常遇到以下问题，需在设计阶段予以规避：
未共地导致信号失真
若控制器（如电脑USB供电的开发板）与灯带采用不同的电源供电，必须将控制器的GND与灯带电源的GND连接在一起。如果两个系统没有公共的电压参考点，数据信号将无法被正确识别，导致灯带出现无规律闪烁或完全不亮。
信号方向接反
幻彩灯带的数据传输具有单向性。接线时，控制器的信号输出线必须连接到灯带标有 DI（Data Input） 的一端。如果误接至 DO（Data Out） 端，信号将无法逆向传输。
电压降与末端补电
当灯带长度超过5米时，由于柔性电路板（FPC）铜箔的内阻，会导致明显的电压降，表现为灯带末端亮度降低或偏红（红光工作电压低于蓝绿光）。
解决方案： 需在灯带的尾端或中间位置，引入主电源的导线进行并联“补电”，以保证整条灯带的电压均匀。同时，应根据灯珠的总功率计算电源的额定输出电流，通常预留20%以上的功率余量。
7. 常见问题解答（FAQ）
Q1：RGB灯带信号线上串联的330欧姆电阻可以省略吗？
答： 在短距离、低电磁干扰的实验环境下省略该电阻通常仍能点亮，但在实际工程应用中不建议省略。该电阻起到阻抗匹配的作用，能有效抑制传输线上的高频反射，防止第一颗灯珠的输入端因信号过冲而击穿损坏。
Q2：如何选择DO控制器电源的功率？
答： 需根据灯珠的最大工作电流进行计算。例如，WS2812B灯珠在全白最大亮度下单颗电流约为60mA（5V下功率约0.3W）。若灯带包含100颗灯珠，最大电流需求为6A，则至少需要配置一个5V 8A（40W）的电源，以保证电源在满载时仍有安全余量。
Q3：为什么灯带在上电瞬间会闪烁一下？
答： 这通常是由于电源启动瞬间的浪涌电流冲击，或者控制器在初始化引脚状态时输出的瞬态高电平所致。在电源输入端并联一个1000μF的大电容，并在代码初始化时先将控制引脚拉低，可以有效缓解这一现象。
