从业多年，我见过太多工程师为高功率产品的散热问题头疼。当传统PCB板力不从心时，一个高效的解决方案便浮出水面——陶瓷基板。它就像电子元器件的“超级散热底座”，为高性能、高可靠性的产品设计提供了坚实的基础。今天，我们就来深入聊聊这个在许多高端领域不可或缺的关键材料。
陶瓷基板
什么是陶瓷基板？它是一种以陶瓷材料（如氧化铝、氮化铝）为基础，通过特殊工艺将金属线路附着其上的高导热绝缘材料。
它主要用来做什么？解决高功率电子元器件的散热难题，确保设备在高温、高频环境下稳定运行。
和普通PCB板有什么不同？主要区别在于热导率、热膨胀系数和耐温性。陶瓷基板在这三方面都远超传统PCB板。
常见材料有哪些？主要是氧化铝(Al2O3)、氮化铝(AlN)和氮化硅(Si3N4)。
核心优势是什么？卓越的散热能力、出色的机械强度和优异的高频性能。
主要应用在哪些领域？高功率LED照明、5G通信设备、功率半导体、激光器等。
什么是陶瓷基板？
你可能对绿色的PCB电路板很熟悉，但当设备功率越来越大，热量成了头号敌人时，陶瓷基板就该登场了。它就像给发热的芯片换上了一个“导热装甲”，让热量能迅速散发出去。
陶瓷基板的定义：一种以陶瓷为基础的高导热绝缘材料
简单来说，陶瓷基板就是用陶瓷材料替代了传统PCB板的玻璃纤维基材。这些陶瓷材料本身不导电，但导热性能极好。通过先进的工艺，我们可以在陶瓷表面制作出导电的金属线路，用于连接电子元器件。这样一来，它既能承载电路，又能高效散热，一举两得。
陶瓷基板的核心用途：解决高功率电子元器件的散热问题
想象一下大功率LED灯珠或者5G基站里的功放芯片，它们在工作时会产生巨大的热量。如果热量散不掉，芯片温度就会急剧升高，不仅影响性能，甚至可能直接烧毁。陶瓷基板的核心使命就是充当“散热高速公路”，将芯片产生的热量快速传导到散热器上，保证设备稳定可靠地工作。

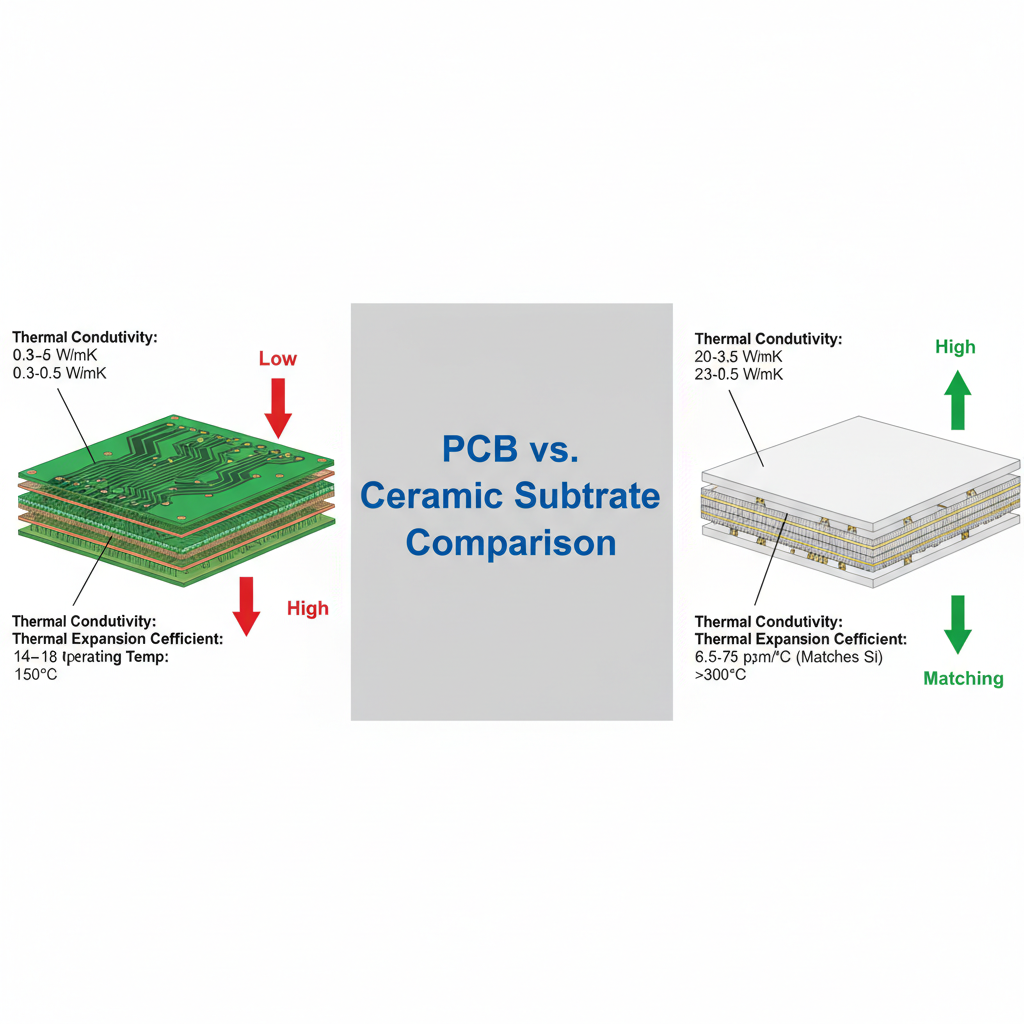

与传统PCB板的主要区别是什么？（热导率、热膨胀系数、耐温性对比）
如果把陶瓷基板和我们常见的FR-4PCB板放在一起比较，差异非常明显：
热导率：陶瓷基板的热导率是传统FR-4板的几十甚至上百倍。这意味着它的散热效率要高得多。
热膨胀系数(CTE)：陶瓷基板的CTE与硅芯片（半导体的主要材料）更为接近。这减少了因温度变化引起的机械应力，大大提高了产品的可靠性。
耐温性：普通PCB板的耐温极限通常在150°C左右，而陶瓷基板可以轻松承受300°C甚至更高的温度，特别适合在恶劣的高温环境下工作。
为什么选择陶瓷基板？核心优势与性能表现
当你的产品设计面临散热瓶颈、可靠性挑战或高频信号失真等问题时，陶瓷基板往往是那个能“力挽狂澜”的角色。它的优势不仅仅是散热好，而是在多个维度上实现了性能的飞跃。
卓越的热传导性能：有效降低器件工作温度
这是陶瓷基板最广为人知的优点。高导热性意味着芯片产生的热量不会堆积在局部，而是能迅速、均匀地传导开。
根据MarketsandMarkets在2023年的报告，陶瓷基板市场的全球规模已达到约24亿美元，并预计在2025年增长至28亿美元，这背后正是市场对高效散热方案的迫切需求。
更低的芯片结温不仅能提升器件的性能（比如LED的光效），还能显著延长其使用寿命。对于追求极致性能和长久可靠性的产品来说，这至关重要。
优异的机械强度与高可靠性
陶瓷材料本身非常坚硬，耐磨损、耐腐蚀，这使得陶瓷基板在结构上异常坚固。它不像传统PCB板那样容易弯曲或变形。此外，它与芯片接近的热膨胀系数，避免了在反复的冷热循环中焊点开裂或芯片损坏的风险。这在汽车电子、航空航天等对可靠性要求极为苛刻的领域中，是不可替代的优势。
出色的高频特性与低介电损耗
进入5G甚至6G时代，信号频率越来越高。传统PCB板在高频下会有较大的信号损失（介电损耗），影响通信质量。而陶瓷基板天生具有很低的介电常数和介质损耗，能让高频信号以更小的衰减进行传输。
对于高频电路设计师而言，选择合适的基板材料是成功的一半。陶瓷基板提供的低损耗特性，确保了信号的完整性，是实现高性能射频模块的关键。
这使得它成为高频通信设备、雷达系统和射频模块的理想选择。
陶瓷基板Datasheet关键技术参数详解
想要真正了解并选对陶瓷基板，你必须学会看懂它的陶瓷基板datasheet（数据表）。这份文件就像是陶瓷基板的“体检报告”，里面藏着所有关键的性能密码。下面我们来解读几个最重要的参数。
热导率(ThermalConductivity)：散热能力的核心指标
这个参数单位是W/mK，数值越高，代表导热性能越好。比如，普通氧化铝(Al2O3)基板的热导率在20-30W/mK，而高性能的氮化铝(AlN)基板则可以达到170-220W/mK，散热能力天差地别。在选择时，你需要根据器件的发热功率来决定需要多高的热导率。
介电常数(DielectricConstant)与介质损耗(DielectricLoss)：影响高频性能
这两个参数对于高频电路陶瓷基板应用至关重要。介电常数（Dk）越低、越稳定，信号传输速度就越快，延迟越小。介质损耗（Df）越低，信号在传输过程中的能量损失就越小。对于5G射频前端、毫米波雷达等应用，选择低Dk和低Df的陶瓷基板是保证性能的基础。
热膨胀系数(CTE)：与芯片材料匹配度的关键
CTE描述了材料在温度变化时尺寸膨胀或收缩的程度。半导体芯片（主要是硅）的CTE约为3-4ppm/°C，而陶瓷基板的CTE（如Al2O3约为7ppm/°C，AlN约为4.5ppm/°C）与芯片更为接近。相比之下，传统PCB的CTE高达14-18ppm/°C。更匹配的CTE意味着在反复的温度循环中，芯片和基板之间的机械应力更小，从而大大降低了焊点疲劳和失效的风险。
最高工作温度与耐温范围
Datasheet上会明确标出陶瓷基板能承受的最高工作温度。
根据ICInsights2024年的数据，陶瓷基板的典型耐温范围最高可达300°C，这为高温环境下的电子设备提供了可靠的运行保障。
这对于功率半导体模块（如IGBT）或工作在发动机舱内的汽车电子尤为重要，因为这些场景的工作温度远超传统PCB的承受范围。
技术模块：陶瓷基板的常见材料类型与选择标准
了解了参数，我们再来看看构成陶瓷基板的“血肉”——陶瓷基板材料。不同的材料决定了基板的最终性能和成本，选择哪种材料，完全取决于你的应用需求和预算。
氧化铝基板(Al2O3)：成本与性能的平衡之选
氧化铝是最常见、技术最成熟的陶瓷基板材料。它的机械强度高、化学性质稳定，而且价格相对亲民。虽然它的热导率（20-30W/mK）不如氮化铝，但对于大多数中等功率的应用来说已经绰绰有余。它是在成本和性能之间取得平衡的最佳选择，也是目前市场上应用最广的类型。
氮化铝基板(AlN)：高导热应用的首选材料
如果你的产品发热量巨大，比如高功率激光器、大功率LED模组或IGBT模块，那么氮化铝基板就是你的不二之选。它的热导率高达170W/mK以上，是氧化铝的7-8倍，散热能力极其出色。此外，它的热膨胀系数与硅芯片更为接近，可靠性更高。当然，高性能也意味着更高的成本。
氮化硅基板(Si3N4)：高强度与高可靠性应用
氮化硅基板是一种“全能型选手”。它不仅拥有良好的热导率（约60-90W/mK），更以其卓越的机械韧性和抗热冲击性著称。它非常坚固，不易断裂，特别适合用于需要承受剧烈振动和频繁温度变化的场合，例如新能源汽车的电控模块。
材料性能对比：如何根据应用场景选择合适的陶瓷基板材料
在选择材料时，不要一味追求最高性能。最好的选择是“恰到好处”。评估你的产品对散热、成本、可靠性和高频性能的综合要求，然后做出权衡。
预算有限，中等功率散热：选择氧化铝(Al2O3)基板。
追求极致散热，高功率密度：选择氮化铝(AlN)基板。
要求高可靠性、抗振动、耐热冲击：选择氮化硅(Si3N4)基板。
陶瓷基板的生产工艺流程详解

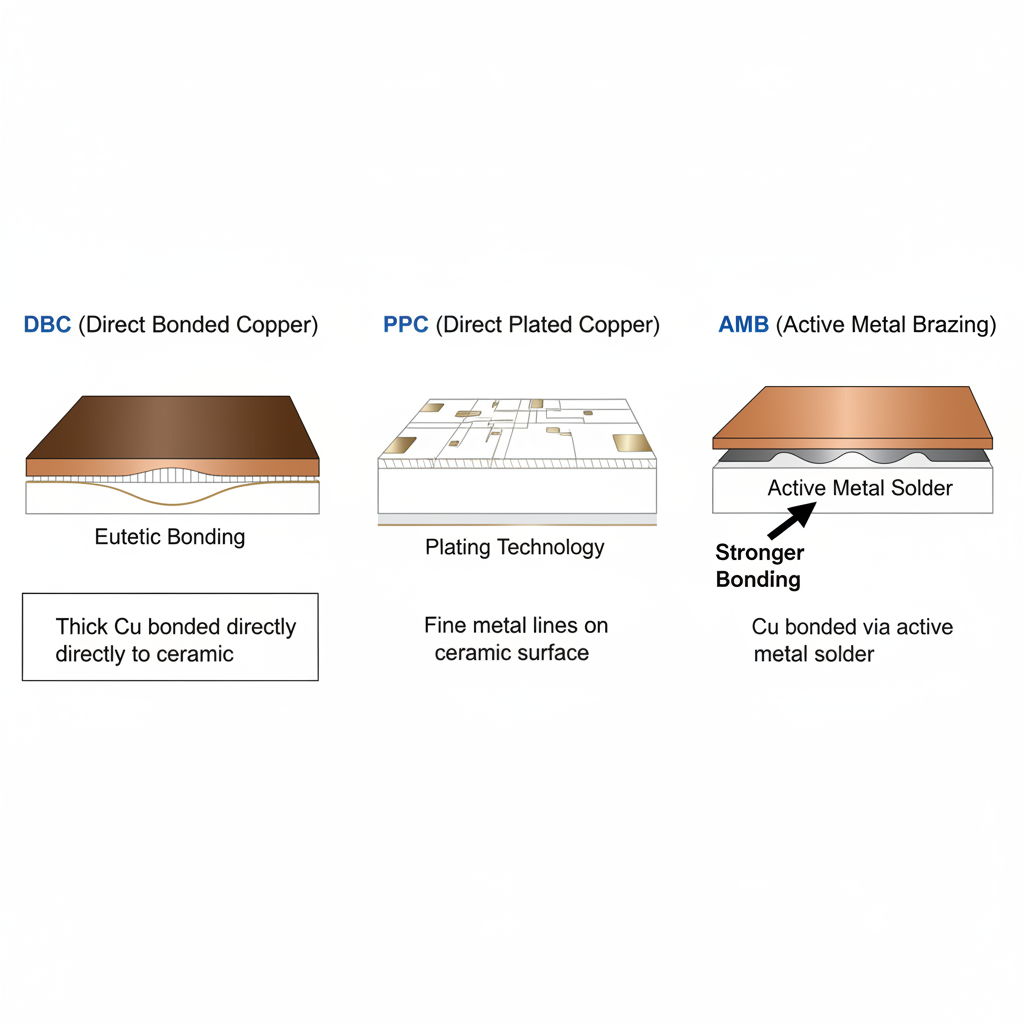

将金属线路附着在陶瓷上，并不是一件简单的事。不同的陶瓷基板工艺流程决定了基板的精度、结合强度和成本。目前主流的工艺有三种：DBC、DPC和AMB。
DBC(直接键合铜)工艺流程与特点
DBC（DirectBondedCopper）工艺是在高温下，利用铜和陶瓷之间的共晶反应，将铜箔直接键合在陶瓷表面。
优点：铜层厚，载流能力强；结合强度高，可靠性好。
缺点：线路精度较低，不适合制作精细图形；工艺温度高。
应用：非常适合大功率模块，如IGBT、大功率整流器等。
DPC(直接电镀铜)工艺流程与特点
DPC（DirectPlatedCopper）工艺利用真空镀膜和电镀技术，在陶瓷表面制作线路。
优点：线路精度极高，可以制作非常精细的图形和过孔；表面平整度好。
缺点：铜层相对较薄，结合强度不如DBC。
应用：广泛用于高精度要求的领域，如LED照明、半导体制冷片和高频通信模块。像恒彩电子在高品质LED灯珠制造中，就非常依赖这类高精度基板来确保光效和散热的一致性。
AMB(活性金属钎焊)工艺流程与优势
AMB（ActiveMetalBrazing）是DBC的升级版，它通过在铜箔和陶瓷之间加入一层活性金属焊料，实现了更强的结合力。
优点：结合强度是DBC的两倍以上，热循环可靠性极高。
缺点：工艺更复杂，成本也最高。
应用：主要用于要求最苛刻的领域，如新能源汽车的功率模块、轨道交通和风力发电等。
陶瓷基板的典型行业应用领域
陶瓷基板凭借其独特的性能优势，已经成为许多尖端行业的关键元器件。从我们日常使用的LED灯，到支撑现代通信的5G基站，背后都有它的身影。
高功率LED照明领域：提升光效与寿命（市场份额约占30%）

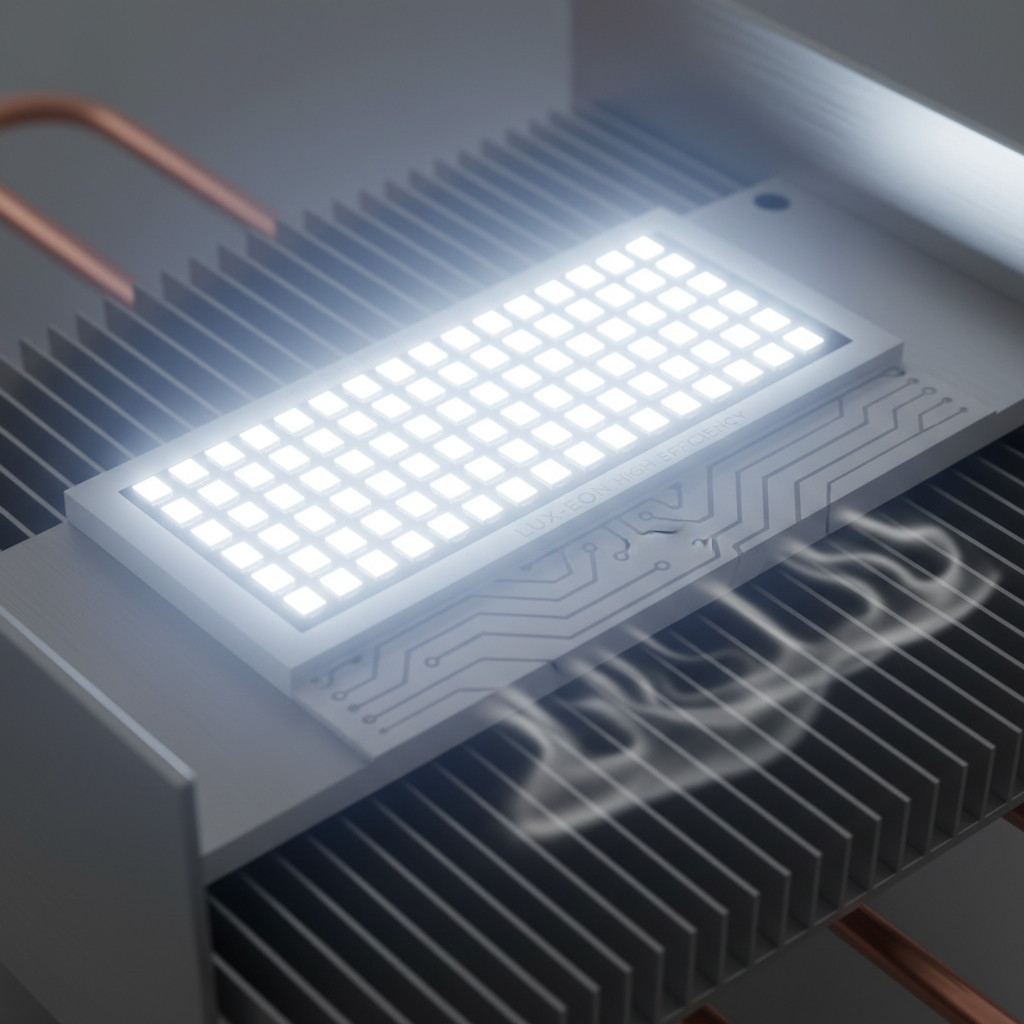

高功率LED芯片在工作时会产生大量热量。使用陶瓷基板可以迅速将热量导出，将芯片温度维持在较低水平。这不仅能防止光衰，提升LED的发光效率和稳定性，还能大幅延长其使用寿命。这也是为什么高端汽车大灯、舞台照明和特种照明都偏爱使用陶瓷基板PCB的原因。
高频通信设备(5G/RF)：保障信号传输质量（市场份额约占25%）
在5G基站的天线和射频功放中，信号频率高达数GHz。陶瓷基板的低介电损耗特性可以最大限度地减少信号在传输过程中的衰减，保证通信质量。
2023年的市场数据显示，通信设备已成为陶瓷基板应用的第二大市场，占据了约25%的份额，并且随着5G和卫星通信的发展，这一比例还在持续增长。
功率半导体模块(IGBT)：提高系统可靠性与功率密度
IGBT模块是变频器、电动汽车和工业电控的核心。它们需要承受大电流和高电压，发热量巨大。陶瓷基板（特别是DBC和AMB基板）不仅提供了优异的散热通道，其高绝缘性和机械强度也保证了整个模块在高压、高温、高振动的恶劣工况下的安全与可靠。
激光与光电领域：确保精密器件的稳定性
半导体激光器对工作温度极为敏感，微小的温度波动都可能导致波长漂移，影响性能。陶瓷基板能够为激光器芯片提供一个稳定且高效的散热平台，确保其输出功率和波长的稳定性，广泛应用于激光雷达、光通信和工业激光加工设备中。
常见问题解答
陶瓷基板在高频电路中的表现如何？
表现极佳。由于其低介电常数和低介质损耗，陶瓷基板能有效减少信号延迟和能量损失，保证信号完整性，非常适合5G、毫米波雷达等高频应用。
陶瓷基板的生产成本大约是多少？
成本因材料、尺寸和工艺而异。根据ICInsights在2024年的数据，单片陶瓷基板的生产成本大约在0.8至1.5美元之间。高性能的AlN或Si3N4基板价格会更高。
陶瓷基板的耐温范围通常是多少？
陶瓷基板具有出色的耐高温性能，其典型耐温范围最高可达300°C，某些特殊材料甚至更高。这远超传统FR-4PCB板约150°C的极限。
陶瓷基板在现代电子封装中的关键价值
从深度解析陶瓷基板datasheet到探索其在LED、5G和功率半导体等领域的广泛应用，我们可以看到，陶瓷基板早已不再是小众的特殊材料。它已经成为应对高功率、高频率、高可靠性这三大现代电子技术挑战的关键解决方案。无论是为了突破散热瓶颈，还是为了保证高频信号的质量，选择合适的陶瓷基板都将为你的产品带来质的飞跃。
