大家好！我是恒彩电子的小编。在过去几年里，我接触了无数的工程师和采购朋友，发现大家在选择和使用贴片光敏二极管时，总会遇到一些相似的难题。比如，“这个小东西的正负极怎么看啊？”“这么多型号，到底哪个才适合我的产品？”。正是基于这些一线经验，我决定写下这篇超详细的指南，希望能用最简单易懂的方式，帮你彻底搞懂这个精密又关键的电子元器件。
贴片光敏二极管，这个听起来有点专业的小器件，其实是我们日常生活中许多智能设备的“眼睛”。从手机的屏幕亮度自动调节，到智能家居里的光线感应器，再到各种自动化设备，它都在默默地将光信号转化为电信号，让机器能够“感知”世界。理解它，就等于打开了通往智能硬件世界的一扇门。
贴片光敏二极管是什么？一文了解其核心功能与应用
你可能会好奇，这个小小的贴片光敏二极管到底是什么，又有什么神奇的作用呢？别急，我们来把它拆解开，让你一看就明白。
核心定义：光信号到电信号的转换器
简单来说，贴片光敏二极管是一种半导体器件，它的核心任务就是把接收到的光信号，转换成我们可以使用的电信号。它就像一个微型的太阳能电池板，不过它不追求产生强大的电力，而是追求精确地反映光线强度的变化。当光线照射到它身上时，它内部就会产生微弱的电流，光线越强，电流就越大。
主要作用：光敏二极管在光电传感器中的角色
正是因为这种特性，贴片光敏二极管成为了各类光电传感器的核心元件。无论是检测有无物体遮挡、测量环境光亮度，还是在光纤通信中接收数据信号，它都扮演着“光线捕手”的角色。它体积小、响应速度快、功耗低，特别适合用在空间有限、对性能要求高的现代电子产品中。
与普通二极管的区别：结构与光电效应原理
它和我们常见的普通二极管（比如用于整流的二极管）有什么不同呢？虽然它们都基于PN结原理，但设计初衷完全不同。普通二极管主要利用其单向导电性，而贴片光敏二极管则专门设计了一个透明的窗口，让外部光线可以照射到其核心的PN结区域。它利用的是“光电效应”，即光子能量激发半导体材料产生电子-空穴对，从而形成光电流。
快速解答您关于贴片光敏二极管的疑问
时间宝贵？这里为你准备了一些最常见问题的快速解答，让你三分钟内成为半个专家！
贴片光敏二极管的正负极怎么区分？通常在封装体上会有一个小绿点或一条横线标记，这个标记指向的就是负极。如果没有标记，可以用万用表的二极管档测量，有读数时，红表笔接的是正极，黑表笔接的是负极。
贴片光敏二极管的工作原理是什么？它的核心是光电效应。当特定波长的光子照射到其PN结上时，会激发产生“电子-空穴对”，在外部施加的反向偏压作用下，形成与光照强度成正比的电流，从而将光信号转换为电信号。
常见型号有哪些及其主要应用场景？常见型号包括PT0603、PT0805、PT1206等。PT0603尺寸最小，适合消费电子；PT0805是通用型号，在智能家居、安防监控中应用广泛；PT1206尺寸稍大，灵敏度更高，常用于工业控制和光通信领域。
它的主要作用是什么？主要用于接收和检测光信号。具体应用包括：环境光检测（如手机屏幕亮度调节）、光电开关、条码扫描、光纤通信接收端、以及医疗设备中的光电检测等。
贴片封装和引线封装有什么区别？贴片封装（SMD）体积小、重量轻，适合自动化贴片生产，是现代电子产品的主流。引线封装（DIP）体积较大，需要人工或专用设备插件，但在某些特定场合（如实验或维修）下更方便。
如何选择合适的光敏二极管？需要综合考虑：光谱响应范围（是否匹配光源波长）、灵敏度、响应速度、暗电流（越小越好）、封装尺寸以及成本等因素。
贴片光敏二极管工作原理解析：光电效应如何发生？
想更深入地了解这个小家伙是如何工作的吗？让我们一起走进它的内心世界，看看光电效应这个神奇的过程是如何发生的。

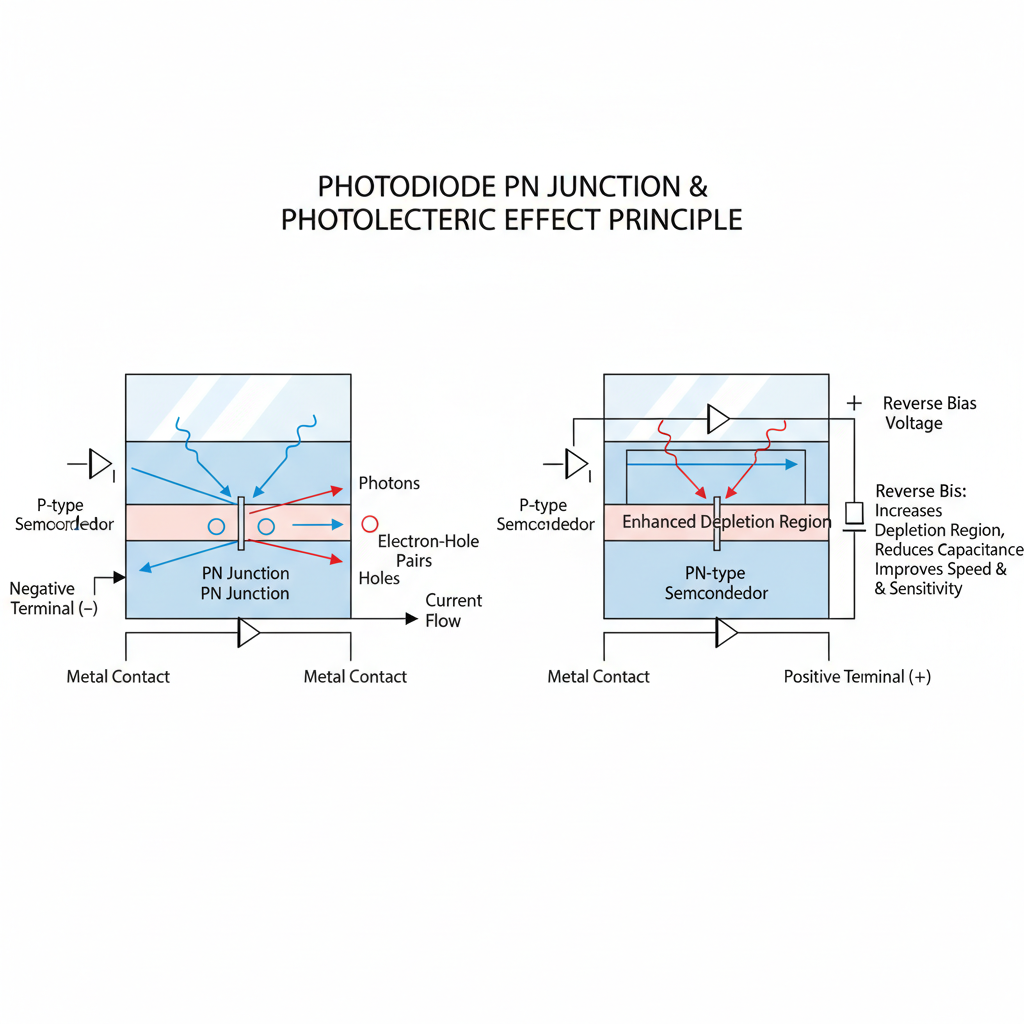

PN结的光电效应：光子如何产生电子-空穴对
贴片光敏二极管的核心是一个特殊的PN结。当没有光照射时，PN结的耗尽层中只有极少数由热激发产生的载流子，形成非常微弱的“暗电流”。一旦有能量足够的光子（即波长合适的光）照射到这个区域，光子的能量就会被半导体材料吸收，将束缚的电子激发出来，同时留下一个带正电的“空穴”。我们就得到了一个“电子-空穴对”。
光电流与暗电流：理解光敏二极管的性能指标
在PN结内建电场（或外加反向偏压）的作用下，这些新产生的电子和空穴会向相反方向移动，形成一个额外的电流，这就是“光电流”。光电流的大小与入射光的强度（光通量）在一定范围内成正比。因此，通过测量电流大小，我们就能知道光有多强。而“暗电流”则是指在完全黑暗的环境下流过的电流，这个值越小，代表二极管的信噪比越高，性能越好。
反向偏压如何提升响应速度与灵敏度
为了让光敏二极管工作得更出色，我们通常会给它施加一个反向偏压。这样做有两大好处：
拓宽耗尽层：增加了接收光的有效面积，从而提高了灵敏度，能检测到更微弱的光。
增强电场：更强的电场可以使光生载流子更快地被扫出PN结，大大缩短了响应时间，让二极管对光线变化的反应更“快准狠”。
Tip：在设计电路时，增加反向偏压虽然能提升性能，但也会相应增大暗电流。因此，需要在响应速度、灵敏度和噪声之间找到一个最佳的平衡点。
如何快速准确区分贴片光敏二极管的正负极？
“正负极搞反，努力全白费”，这句玩笑话在电子装配中可是血的教训。对于小如米粒的贴片光敏二极管，分清正负极至关重要。这里教你几个简单实用的方法。
方法一：通过封装上的标识（如绿点/横线）识别负极
这是最直观的方法。大多数制造商会在贴片光敏二极管的封装体上做出标记。请记住这个口诀：标记端为负极。
小绿点/黑点：在二极管的一个角上会有一个颜色不同的小圆点，这个点所在的一侧引脚就是负极（Cathode）。
小横线/T形标记：有些封装上会有一条短横线或类似字母“T”的标记，这条线同样指向负极。
切角：部分封装会有一个切角，切角一侧的引脚通常也是负极。
方法二：使用万用表二极管档测量压降进行判断
如果元件太小或者标记磨损了看不清，万用表就是你的终极武器。
将万用表调至“二极管档”（通常有一个二极管符号）。
将红表笔和黑表笔分别接触二极管的两个引脚。
观察读数：
如果显示一个较小的电压值（通常在0.5V-0.8V之间），说明连接正确，此时红表笔接触的是正极（Anode），黑表笔接触的是负极（Cathode）。
如果显示“OL”或无穷大，说明连接反了或者二极管已损坏。交换表笔再测一次即可确认。
不同封装类型的正负极标识差异
虽然“标记端为负极”是通用规则，但不同二极管封装类型的具体标记形式可能略有不同。例如，0805封装可能用绿点，而一些更大尺寸的封装可能用印刷线条。在不确定时，查阅该型号的规格书（Datasheet）是最保险的做法。
技术规格书解读：掌握贴片光敏二极管的关键参数
拿到一份贴片光敏二极管规格书，看到密密麻麻的参数是不是有点头大？别怕，我们来帮你划重点，教你读懂最重要的几个参数。
电气特性：暗电流、光电流、响应时间和峰值波长
暗电流 (Id, Dark Current)：在无光照、规定反向偏压下的电流。这是噪声的主要来源，数值越小越好。通常在nA（纳安）级别。
光电流 (Il, Light Current)：在特定光照强度和波长下的电流。它反映了器件的灵敏度。
响应时间 (tr, tf, Response Time)：指电流从光照变化的10%上升到90%（上升时间tr）或从90%下降到10%（下降时间tf）所需的时间。时间越短，对光线变化的反应越快，单位通常是ns（纳秒）。
峰值波长 (λp, Peak Wavelength)：光敏二极管响应最灵敏的光波长。选择时要确保它与你的光源波长（如红外LED）相匹配。
光学特性：光谱响应范围与灵敏度分析
光谱响应范围 (Spectral Response Range)：指光敏二极管能有效响应的光波长范围。比如，有些对可见光敏感，有些则专为红外光设计。
灵敏度 (Responsivity)：单位光功率输入所能产生的光电流大小，单位是A/W。这个值越高，代表器件越灵敏，能检测到更弱的光。
封装尺寸与引脚定义：以PT0805为例详解
规格书里还会详细标明封装尺寸图。以常见的PT0805为例，它的尺寸大约是2.0mm × 1.25mm。规格书会提供精确的长、宽、高以及焊盘尺寸，这对于PCB电路板设计至关重要。同时，图中会明确标出哪个引脚是阳极（Anode, A），哪个是阴极（Cathode, K），与前面提到的正负极识别方法相互印证。
光敏二极管封装类型详解：0603、0805 与 1206
选择贴片光敏二极管时，封装尺寸是一个绕不开的话题。市面上主流的封装有0603、0805、1206等，这些数字代表了什么？又该如何选择呢？

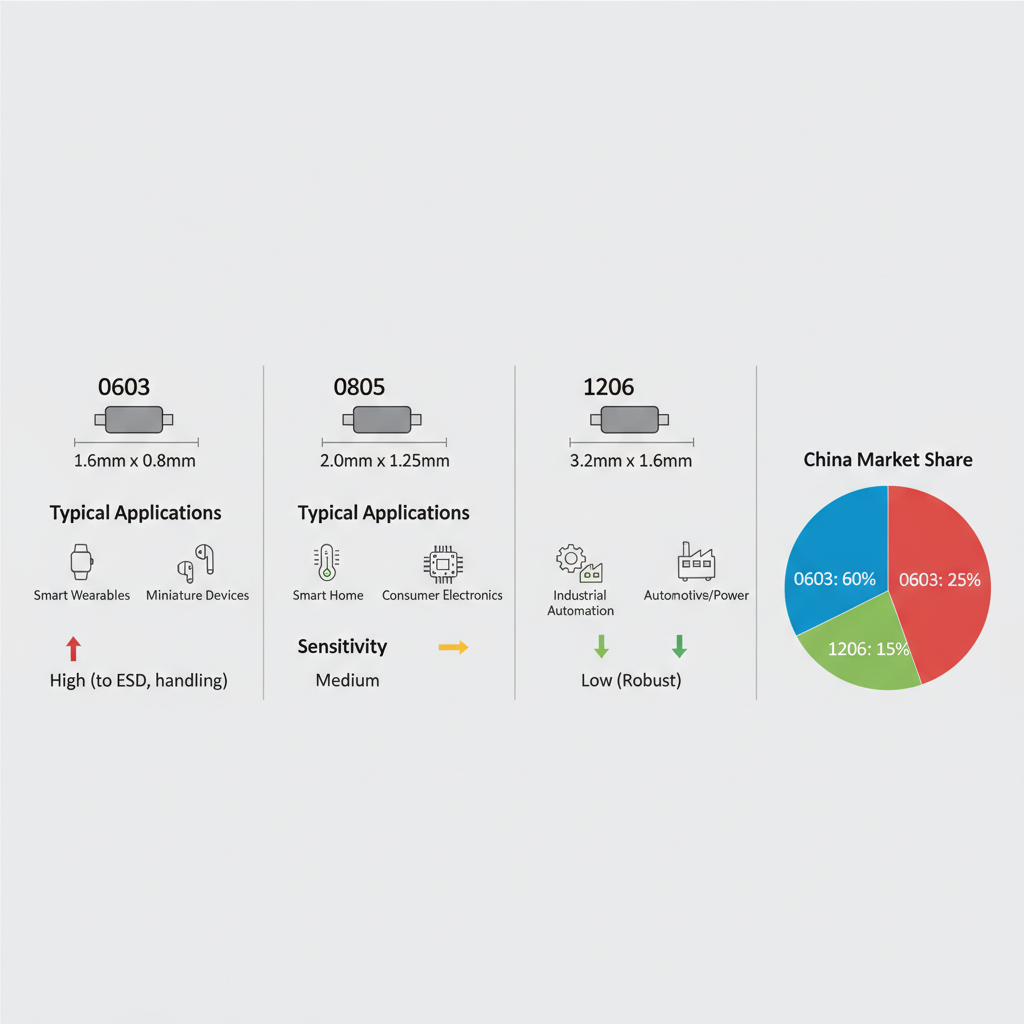

主流封装类型对比：尺寸、功率与应用场景
| 封装类型 | 尺寸 (mm) | 特点 | 主要应用场景 |
|---|---|---|---|
| 0603 | 1.6 × 0.8 | 体积超小，集成度高 | 智能穿戴、手机、微型传感器 |
| 0805 | 2.0 × 1.25 | 尺寸适中，性能与成本均衡，通用性强 | 智能家居、安防监控、消费电子 |
| 1206 | 3.2 × 1.6 | 尺寸较大，功率和灵敏度更高，易于焊接 | 工业自动化、汽车电子、光通信设备 |
市场占有率分析：为何0603封装在中国市场占主导？
根据中国半导体行业协会（2024）的数据，0603封装的市场占有率高达45%。
这背后的原因是什么呢？随着消费电子产品（如智能手机、TWS耳机）向着更轻、更薄、更小的方向发展，对元器件的尺寸要求越来越苛刻。0603封装凭借其极小的体积，完美契合了这一趋势，使其在高度集成的电路板上大行其道。
如何根据PCB设计选择合适的二极管封装类型
选择封装时，需要权衡几个因素：
空间限制：你的PCB板上预留了多大空间？这是首要考虑。
生产工艺：你的贴片机（SMT）是否支持超小尺寸的0603封装？如果是手动焊接样品，0805或1206会更容易操作。
性能要求：如果需要更高的灵敏度或承受更大功率，尺寸稍大的1206可能是更好的选择，因为它有更大的感光面积。
贴片光敏二极管与其它光敏元件的深度对比
在光电检测领域，光敏二极管并非唯一的选择。它的“兄弟们”——光敏三极管和光敏电阻，也各有神通。它们之间到底有什么区别？
光敏二极管 vs. 光敏三极管：响应速度与增益的权衡
光敏三极管：可以看作是在光敏二极管的基础上集成了一个放大电路（三极管）。它的优点是灵敏度极高，因为光电流被内部放大了，可以直接驱动一些小负载。但缺点是响应速度慢，不适合高速应用。
光敏二极管：虽然灵敏度（原始光电流）较低，需要外接放大电路，但它的响应速度非常快，可以达到纳秒级别。
业内专家观点：“在需要快速捕捉光信号变化的场合，比如光纤通信和高速光电开关，光敏二极管是无可替代的选择。而在一些对速度要求不高、但希望简化电路的慢速检测应用中，光敏三极管则更具优势。”
光敏二极管 vs. 光敏电阻：线性度与响应速度的差异
光敏电阻 (LDR)：它的阻值随光照强度变化而变化，光越强，阻值越小。它的优点是灵敏度高、光谱范围宽、价格便宜。缺点是响应速度非常慢（毫秒到秒级），且线性度差，受温度影响大。
光敏二极管：光电流与光强度的线性关系非常好，响应速度快，性能稳定。
光敏二极管在现代电子设计中的优势
综合来看，贴片光敏二极管凭借其响应速度快、线性度好、可靠性高、体积小的综合优势，在精密、高速的光电检测应用中占据了主导地位，成为了现代电子元器件设计的首选。
常见问题解答
贴片光敏二极管有哪些常见应用案例？
它被广泛应用于：
消费电子：智能手机、平板电脑的屏幕亮度自动调节。
智能家居：根据室内光线自动开关窗帘或灯光。
安防监控：用于夜视摄像头的红外光检测。
工业自动化：生产线上的物体检测、计数和定位。
光通信：光纤网络中的光信号接收器。
如何根据应用需求选择合适的贴片光敏二极管型号？
确定光源：你的光源是可见光还是红外光？选择峰值波长与之匹配的型号。
评估速度要求：如果是高速通信，选择响应时间在ns级别的型号。如果只是检测环境光，ms级别的也可以。
考虑灵敏度：是否需要检测非常微弱的光？如果是，选择暗电流小、灵敏度高的型号。
检查空间限制：根据你的PCB布局，选择合适的封装尺寸（0603, 0805, 1206等）。
如何确保贴片光敏二极管的长效使用与可靠性？
防静电 (ESD)：它是一种静电敏感器件，在存储、运输和焊接过程中必须做好防静电措施。
控制焊接温度：遵循规格书推荐的回流焊或手工焊接温度曲线，避免过热损坏。
保持清洁：确保其感光表面清洁无污物，否则会影响灵敏度。
选择可靠供应商：选择像恒彩电子这样通过ISO9001认证、拥有严格品控体系的厂家，能从源头上保证产品质量。
哪里可以找到贴片光敏二极管规格书免费下载资源？
通常，你可以在元器件制造商的官方网站上找到。例如，在我们恒彩电子的官方网站上，你可以轻松查阅并下载我们全系列产品的详细规格书，以支持你的设计和选型工作。
来自恒彩电子的技术洞察与专业支持
核心价值贴片光敏二极管是精密光电应用的关键
从高速的光纤通信到我们身边的智能设备，贴片光敏二极管以其卓越的性能，成为了连接光与电世界的关键桥梁。掌握它的工作原理、选型方法和使用技巧，对于任何一位硬件工程师或产品设计师来说，都是一项不可或缺的技能。
预计到2025年，全球光敏二极管市场规模将增长至16.3亿美元，这充分显示了其在光通信和传感器领域不可动摇的核心地位。
专业建议：选择具备ISO9001认证和强大研发能力的供应商
在选择供应商时，价格固然重要，但产品的可靠性和一致性更为关键。一个具备ISO9001等国际质量体系认证、拥有强大研发实力和多年行业经验的供应商，不仅能提供高品质的产品，还能在你遇到技术难题时提供专业支持，助你缩短研发周期，规避潜在风险。
获取恒彩电子全系列产品规格书或申请免费样品
我们深知，理论与实践相结合才能创造出卓越的产品。作为一家专注于LED灯珠及相关光电器件研发生产的厂家，我们乐于分享我们的知识与产品。
如果你正在为项目寻找合适的贴片光敏二极管，或想深入了解更多技术细节，欢迎立即联系我们！
