我在电子行业摸爬滚打了十几年，见过太多因为一个微小的焊盘尺寸错误而导致整个项目延误甚至失败的案例。尤其是在处理像0402这样精密的元件时，每一个细节都至关重要。一个看似不起眼的焊盘，其实是决定电路板能否稳定工作的关键。今天，我将以恒彩电子小编的身份，把这些年积累的经验和行业标准分享给大家，希望能帮你彻底搞懂0402焊盘设计的那些事儿。
0402焊盘设计标准尺寸核心问题速览
0402焊盘的标准尺寸是多少？ 行业通用标准尺寸是 0.4mm 宽度 x 0.8mm 长度。不过，这个尺寸会根据具体应用、元件规格和PCB制造工艺进行微调。
焊盘尺寸对电路板性能有何关键影响？ 合适的尺寸能确保焊接牢固，避免虚焊、短路和“立碑效应”（元件一端翘起）。它直接关系到产品的可靠性和使用寿命。
如何选择正确的0402焊盘尺寸以避免设计错误？ 关键是参考 IPC-7351 行业标准，并结合元件数据手册的推荐值。同时，与你的PCB制造商充分沟通，了解他们的工艺能力。
0402焊盘设计的宽度与间距规范是什么？ 宽度通常为0.4mm，焊盘之间的间距（Gap）一般在0.2mm左右，但这需要根据元件尺寸和防止锡桥短路的需求来精确计算。
什么是0201和0402焊盘的区别？ 主要区别在于尺寸。0201焊盘（约0.25mm x 0.5mm）比0402更小，适用于更微型化的设备，但对制造工艺的要求也更高。
焊盘尺寸是指什么？ 它指的是PCB上用于焊接电子元件引脚的裸露铜箔区域，是元件与电路板连接的物理基础。
为什么需要遵循0402焊盘设计标准？ 遵循标准能最大程度地保证不同供应商元件的兼容性，提高生产直通率，并确保最终产品的电气性能和机械稳定性。
0402焊盘设计对于LED灯珠有何影响？ 合适的焊盘设计能保证LED灯珠焊接牢固，散热良好，从而确保其发光稳定性和长寿命，避免因焊接不良导致的闪烁或失效。
什么是0402焊盘设计标准尺寸？（2025年最新解读）
在电子设计的微观世界里，“0402”这个代号代表着一种尺寸极其微小的表面贴装元件（SMD），其尺寸大约为0.04英寸 x 0.02英寸（即1.0mm x 0.5mm）。而0402焊盘设计标准尺寸，就是为了将这种微小元件稳固地焊接到电路板（PCB）上而设计的铜箔图形尺寸规范。一个设计合理的焊盘，是保证元件与电路“握手”成功的关键。
定义：焊盘尺寸是指什么？为何0402如此普遍？
简单来说，“焊盘尺寸是指什么？”——它就是PCB上为元件引脚预留的焊接“地基”。这个“地基”的大小、形状和间距，直接决定了焊接的成败。0402元件之所以如此普遍，是因为它在尺寸小型化和生产便利性之间取得了绝佳的平衡。它足够小，能满足当今消费电子、智能穿戴等产品对紧凑空间的要求；同时，其尺寸又在大多数标准SMT（表面贴装技术）生产线的处理能力范围之内。
基于IPC-7351和J-STD-001的0402焊盘大小尺寸标准数据（2023-2024）
行业内最权威的指导文件是IPC（国际电子工业联接协会）发布的一系列标准。对于焊盘设计，我们主要参考 IPC-7351。

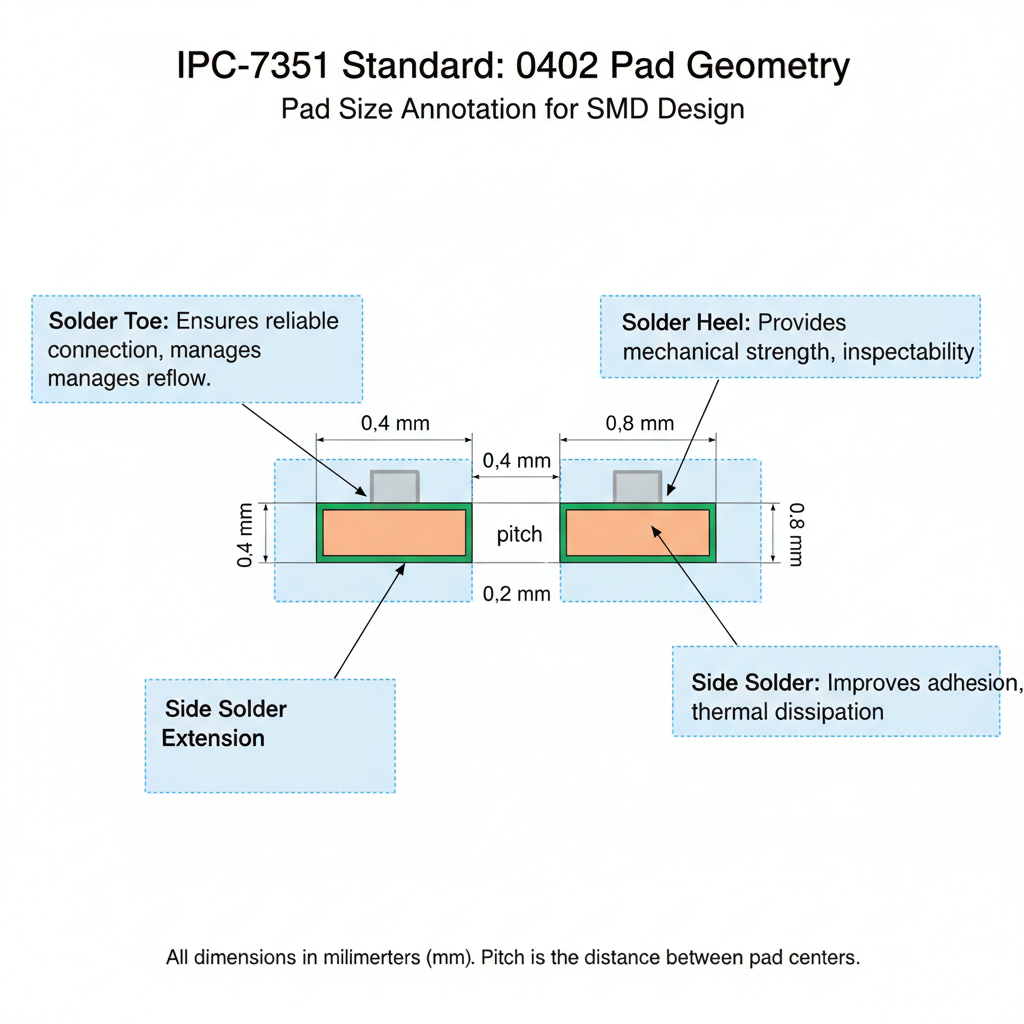

根据IPC-7351标准，为了达到最佳焊接效果，0402焊盘的推荐尺寸会根据焊接密度等级（Level A: 最大, Level B: 标称, Level C: 最小）有所不同。一个通用的标称尺寸（Level B）建议如下：
焊盘宽度 (X): 0.40 mm
焊盘长度 (Y): 0.80 mm
焊盘间距 (G): 0.20 mm
同时，J-STD-001 标准也强调，为了保证焊接的可靠性，必须采用合适的焊接温度与工艺，这些都与焊盘设计紧密相关。
遵循0402焊盘设计标准对产品可靠性的重要性
为什么我们如此强调标准？想象一下，如果焊盘设计得太小，焊锡量不足，元件轻轻一碰就可能脱落，造成虚焊。如果设计得太大或间距太近，融化的焊锡可能会流到一起，形成短路，导致整个电路板报废。遵循标准，就像给你的产品上了一道保险，它能最大程度地保证生产良率，降低返修成本，并确保产品在各种环境下都能稳定工作。
0402焊盘设计与电路板性能的直接关系
你可能会觉得，一个不到1毫米的焊盘能有多大影响？事实是，它的影响是“牵一发而动全身”的。从焊接质量到信号完整性，再到产品的长期可靠性，都与这个小小的铜箔区域息息相关。错误的焊盘设计是工程师最头疼的问题之一，因为它常常在生产阶段才暴露出来，造成巨大的损失。
焊盘尺寸如何影响焊接质量：虚焊、短路与立碑效应
焊盘设计是焊接质量的“第一道关卡”。不合理的尺寸会直接引发三大经典焊接缺陷：
虚焊 (Cold Solder Joint): 焊盘太小，焊锡量不足，或者焊盘与元件引脚的接触面积不够，导致连接不牢固。这在产品经受振动或温度变化时，极易导致电路时通时断。
短路 (Solder Bridging): 焊盘间距太小，或焊盘过宽，在回流焊过程中，液态的焊锡很容易因为表面张力而连接起来，形成“锡桥”，导致短路。
立碑效应 (Tombstoning): 当元件两端的焊盘尺寸或受热不均时，一端的焊锡先融化，其表面张力会把元件像“墓碑”一样拉起来，导致另一端完全没有焊上。
如何通过调整0402焊盘设计标准尺寸优化PCB板布局？
优化PCB布局不仅仅是把元件摆放整齐。根据0402焊盘设计标准，你可以进行更精细的调整。例如，在高密度布局中，你可以参考IPC标准的最小尺寸（Level C）来设计焊盘，以节省宝贵的电路板空间。但在需要高可靠性或良好散热的区域（如LED附近），则应采用标称（Level B）甚至最大尺寸（Level A）的焊盘，以确保更强的机械连接和更好的热传导。
0402焊盘设计中常见的尺寸误差及实用解决方法
最常见的误差就是直接套用元件尺寸作为焊盘尺寸。这是绝对错误的！焊盘必须比元件引脚在各个方向上都稍大一些，这个多出来的部分称为“焊趾”（Toe）、“焊跟”（Heel）和“侧焊”（Side），它们是形成良好焊点的关键。
解决方法： 记住一个简单的经验法则：焊盘的尺寸 = 元件引脚尺寸 + 各方向的焊点延伸量。这个延伸量需要参考IPC-7351标准中的计算公式，或者直接使用PCB设计软件中符合IPC标准的焊盘生成器。
技术细节：0402焊盘设计的宽度、间距与材料选择
掌握了基本概念后，我们来深入探讨一些决定成败的技术细节。焊盘的宽度、间距以及制造它的材料，共同决定了最终的焊接质量和电路性能。这些参数的选择不是随意的，而是基于严格的行业规范和物理原理。
0402焊盘宽度与间距的最佳实践（焊盘设计规范）
焊盘宽度设计 是核心中的核心。对于0402元件，0.4mm的宽度是行业公认的“黄金尺寸”。这个宽度能提供足够的附着力，同时又不容易在回流焊时与相邻焊盘产生锡桥。
间距（Gap） 同样重要。0.2mm的间距是安全起点，但它需要根据你的PCB制造商的能力进行调整。如果制造商的工艺精度很高，可以适当缩小间距以实现更高密度的布局。反之，如果工艺能力有限，则应适当增加间距，以提高生产良率。
不要为了追求极致的密度而挑战制造商的工艺极限。在设计阶段与他们沟通，确认其最小线宽/线距能力，并将这个参数作为你的设计底线。
如何根据RoHS标准选择适合0402焊盘尺寸的环保材料？
自2006年欧盟RoHS指令生效以来，无铅焊接已成为行业主流。这意味着我们使用的焊膏和PCB表面处理工艺都必须是无铅的。无铅焊料的熔点更高、润湿性更差，这对焊盘设计提出了更高的要求。
2025年，欧盟指令进一步强调了电子产品全生命周期的环保要求。这意味着，不仅要无铅，还要考虑材料的可回收性和低能耗。
为了适应无铅工艺，0402焊盘设计可能需要比传统有铅工艺稍大一点，以改善焊料的流动和润湿。常用的环保表面处理工艺包括：
OSP (有机可焊性保护剂): 成本低，但耐热性较差。
沉金 (ENIG): 表面平整，可焊性好，是0402等小尺寸元件的理想选择。
沉银/沉锡: 成本和性能介于OSP和沉金之间。
为保证焊接可靠性，应选择何种设备与工艺？
完美的焊盘设计需要精良的设备和工艺来执行。对于0402尺寸的元件：
钢网 (Stencil): 钢网的开孔必须与焊盘设计精准匹配。开孔尺寸通常比焊盘尺寸略小，以控制焊膏的印刷量，防止过多焊膏导致短路。
贴片机 (Pick-and-Place Machine): 必须具备高精度的视觉对位系统，确保能将微小的0402元件准确地放置在焊盘中心。
回流焊炉 (Reflow Oven): 温区设置至关重要。一个平滑、精确的温度曲线是激活助焊剂、融化焊锡并形成完美焊点的保证。
为何符合0402尺寸标准的焊盘设计对LED电路至关重要？
对于我们恒彩电子这样的LED灯珠生产厂家来说，我们深知焊盘设计对LED性能的直接影响。LED灯珠不仅是一个电子元件，它还是一个发热体。一个设计不良的焊盘，不仅可能导致电气连接失败，还可能严重影响LED的散热，从而缩短其寿命、降低光效。
0402焊盘设计对LED灯珠焊接稳定性的影响

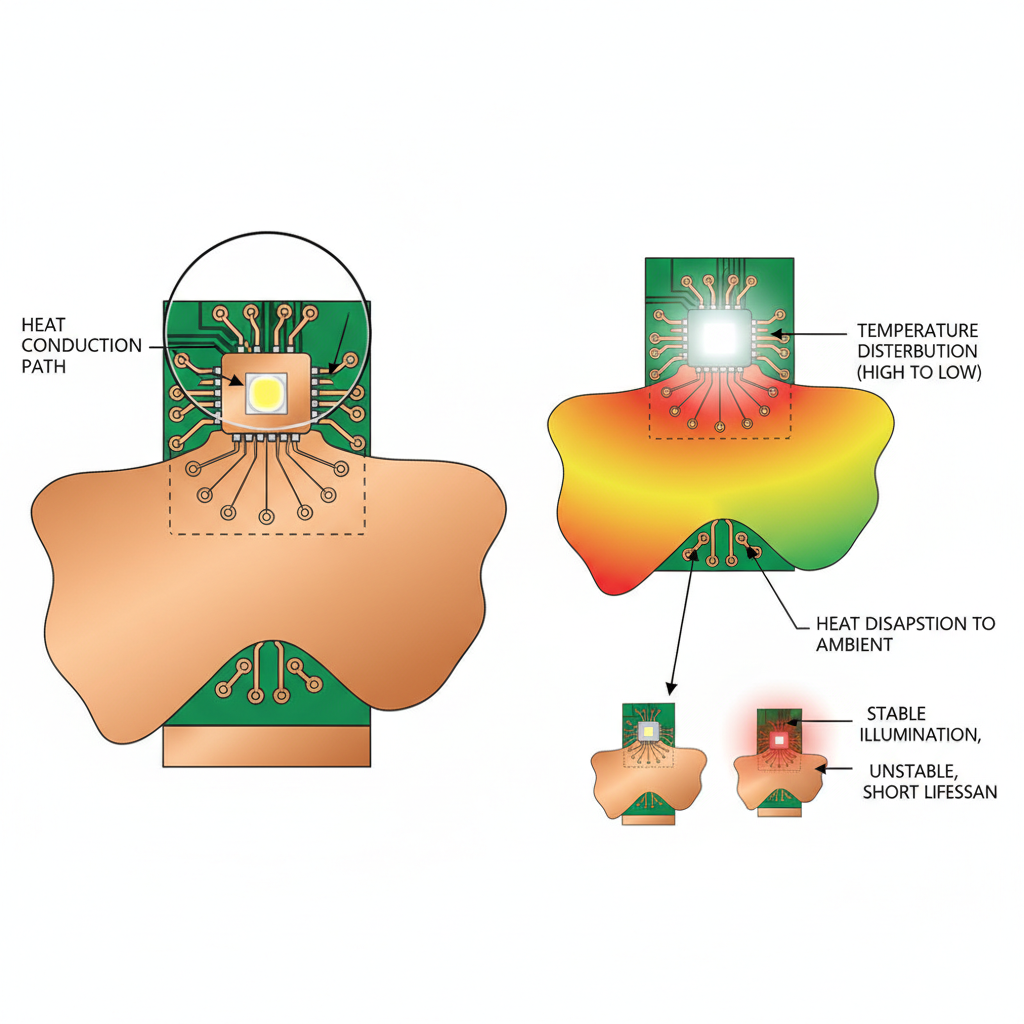

LED灯珠在工作时会产生热量，这些热量主要通过其引脚和焊盘传导到PCB板上散发出去。如果焊盘尺寸过小，或焊接存在虚焊，热量就会积聚在LED内部，导致光衰加剧，甚至烧毁。一个符合标准的0402焊盘，尤其是带有散热焊盘设计的LED，能够提供足够大的接触面积，保证焊接的机械强度和优良的导热路径。
案例分析：恒彩电子如何利用标准焊盘设计提升LED产品可靠性
在我们为一家知名消费电子品牌定制一款指示灯模组时，客户的初期设计就遇到了问题：小批量试产中出现了高达15%的LED失效。经过分析，我们发现其PCB上的0402焊盘设计过小，导致在长时间老化测试中，LED因散热不良而光衰严重。我们建议客户根据IPC-7351 Level B标准重新设计焊盘，并为LED底部增加了一个微小的散热过孔。最终，产品的失效率降至0.1%以下，大大提升了可靠性。
如何确保0402焊盘与LED组件的电气和机械兼容性？
确保兼容性的关键在于三点：
查阅数据手册： 始终以LED灯珠供应商（如恒彩电子）提供的数据手册（Datasheet）为准，其中通常会包含推荐的焊盘尺寸图。
考虑热设计： 对于功率稍大的LED，需要设计专门的散热焊盘（Thermal Pad），并通过多个过孔（Vias）连接到PCB的接地层或散热层。
阻焊层开窗（Solder Mask Opening）： 确保阻焊层的开窗要比焊盘略大，以防止阻焊油墨覆盖到焊盘上，影响焊接。
焊盘尺寸对比：0201与0402，哪种更适合您的项目？
随着电子产品向更小、更轻、更薄的方向发展，工程师们面临着一个常见的选择：是继续使用成熟的0402，还是挑战更小的0201？这个选择没有绝对的对错，完全取决于你的项目需求、成本预算和制造能力。
0201与0402焊盘尺寸的差异：大小、精度与应用场景
| 特性 | 0402焊盘 | 0201焊盘 |
|---|---|---|
| 元件尺寸 | 约 1.0mm x 0.5mm | 约 0.6mm x 0.3mm |
| 标准焊盘尺寸 | 约 0.4mm x 0.8mm | 约 0.25mm x 0.5mm |
| 应用场景 | 手机、笔记本、大多数消费电子 | 智能手表、TWS耳机、医疗植入设备 |
| 设计/制造难度 | 中等，大多数工厂可处理 | 高，需要先进的设备和严格的工艺控制 |
| 维修性 | 较难，但仍可手动返修 | 极难，几乎无法手动返修 |
0201焊盘尺寸大小的急剧缩小，带来了指数级增长的制造挑战，包括更精密的钢网、更准确的贴片精度和更严格的回流焊控制。
从01005到0402：不同焊盘尺寸的设计要点与挑战
尺寸的演进之路是不断挑战物理极限的过程。
0402: 行业的“主力军”，技术成熟，成本效益高。
0201: 高端消费电子的“新宠”，对设计和制造提出更高要求。
01005 (约0.4mm x 0.2mm): 尺寸接近一粒沙，目前主要用于射频模块、微型传感器等尖端领域。01005焊盘设计标准要求极高的精度，PCB翘曲、钢网厚度、锡膏颗粒大小等都会成为影响良率的关键因素。
“当你开始设计01005焊盘时，你考虑的就不再仅仅是电气连接，而是量子隧道效应和静电是否会影响元件的贴装。”
评估项目需求：何时选择0201，何时坚持使用0402？
坚持使用0402： 如果你的产品对空间没有极致要求，或者成本和供应链稳定性是首要考虑因素，那么0402无疑是更安全、更经济的选择。它的生态系统成熟，从元件到代工厂，选择都非常丰富。
挑战0201： 如果你的产品是可穿戴设备、高端智能手机或任何以“小”为核心卖点的产品，那么采用0201将是实现产品差异化竞争优势的关键。但在做出决定前，请务必与你的PCB和SMT供应商进行深入沟通，确认他们具备稳定量产0201的能力。
关于0402焊盘设计的常见问题
0402焊盘设计规范与尺寸要求具体有哪些？核心规范来自IPC-7351，它为不同密度等级提供了详细的尺寸推荐。通常，标称尺寸为0.4mm x 0.8mm，间距0.2mm。此外，还需考虑阻焊层开窗、钢网开孔等相关设计要求。
如何设计0402焊盘尺寸以保证最佳性能？最佳实践是：首先查阅元件数据手册的推荐尺寸，然后结合IPC-7351标准进行调整，并与你的PCB制造商确认其工艺能力。使用专业的PCB设计软件内置的IPC焊盘生成器是最高效、最不易出错的方法。
0201焊盘尺寸大小与0402有何根本区别？根本区别在于物理尺寸及其带来的工艺挑战。0201的尺寸大约只有0402的一半，这意味着它对贴装精度、锡膏印刷、回流焊控制的要求呈几何级数增长，且返修极其困难。
掌握0402焊盘设计标准，奠定高质量产品基石
掌握 0402焊盘设计标准尺寸 不仅仅是记住几个数字，更是理解其背后关于可靠性、可制造性和成本的深刻权衡。从焊盘的宽度、长度到间距，再到与LED等特定元件的适配，每一个细节都可能成为决定你产品成败的关键。
核心要点回顾：
标准尺寸是基础： 遵循IPC-7351标准，以0.4mm x 0.8mm为基准进行设计。
性能影响是关键： 合理的设计能有效避免虚焊、短路和立碑，并改善散热。
实践出真知： 结合元件手册、与制造商沟通，并善用设计工具，是成功的保障。
一个可靠的产品，源于对每一个微小细节的极致追求。希望这篇指南能为你未来的PCB设计之路扫清障碍。
立即行动起来，在你的下一个项目中应用这些标准设计吧！ 如果你在LED灯珠选型或其焊盘设计上需要更专业的支持，欢迎随时联系我们 恒彩电子 的专家团队。我们不仅提供高质量的LED组件，更乐于分享我们的经验，助您的产品大放异彩。
