本文为您提供RGB 5050 6脚LED灯珠的引脚定义、4脚与6脚区别、工作电压电流参数及接线计算方法，帮助您规避发热与光衰风险并完成精准选型。
在氛围照明、智能家居及汽车内饰灯光设计中，RGB 5050 6脚灯珠凭借其独立控制的灵活性与高亮度表现，成为众多电子工程师与采购商的常用光源。相比于传统的4脚灯珠，6脚设计为多通道色彩调校与复杂的电路拓扑提供了更广阔的发挥空间。
RGB 5050 6脚 灯珠核心要点速览
| 关键项目 | 核心参数与要点 | 选型技术考量 |
|---|---|---|
| 物理尺寸 | 5.0 mm × 5.0 mm × 1.6 mm | 行业标准贴片封装，易于SMT自动化贴片与手工焊接。 |
| 引脚数量 | 6个引脚（R、G、B各占2个） | 每个发光芯片回路完全独立，支持多样的电路连接方式。 |
| 单颗功率 | 约 0.2W - 0.24W（三色全亮） | 在高亮度输出与PCB散热设计之间实现平衡。 |
| 发光角度 | 120° 宽视角 | 出光均匀，减少暗区，适合混光要求高的柔性灯带。 |
| 核心应用 | 智能幻彩灯带、汽车内饰氛围灯、电竞外设 | 适用于需要精细色彩控制与动态混光效果的场景。 |
一、 RGB 5050 6脚 LED灯珠的技术定义

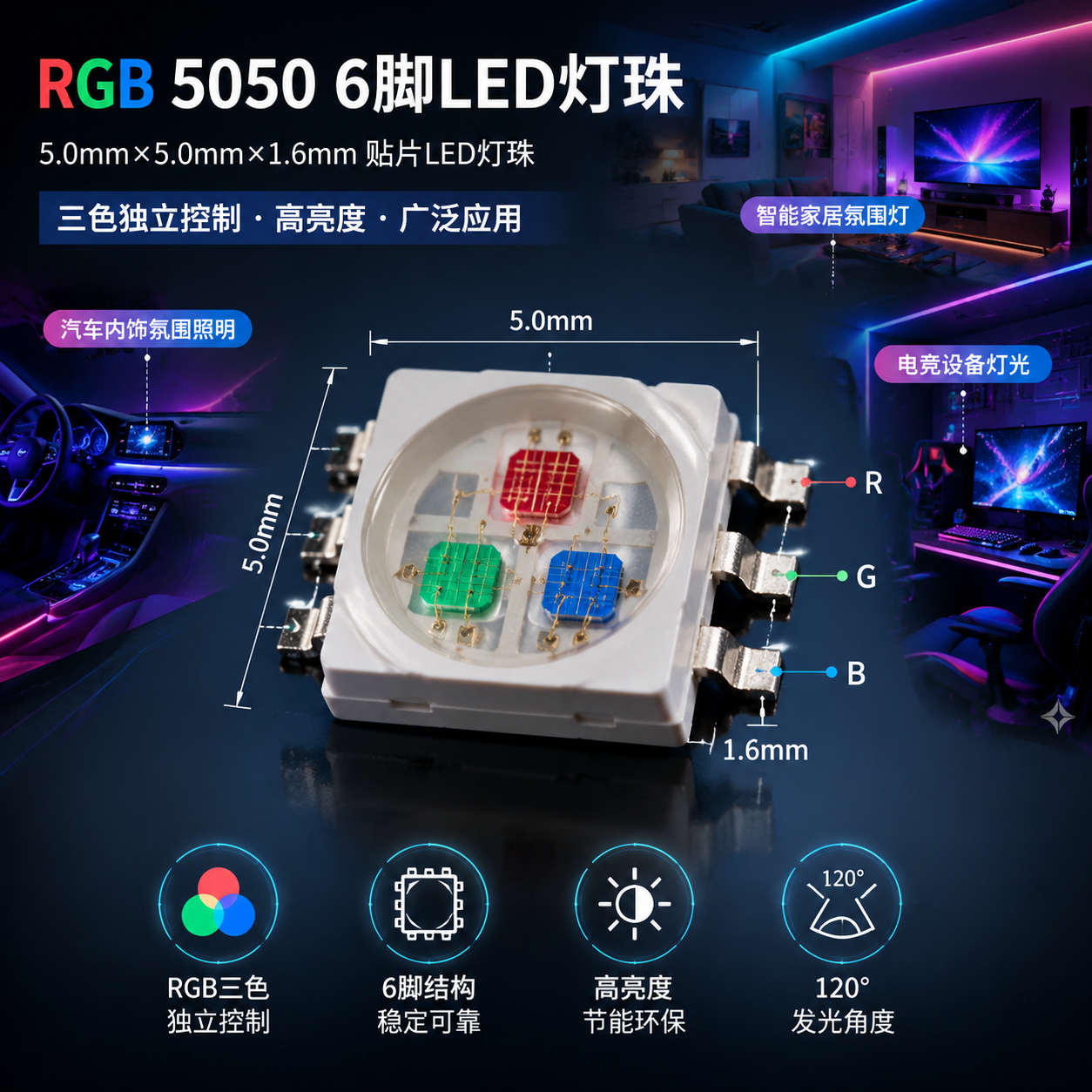

1. 5050贴片封装的基本规格
5050指代LED灯珠的外形尺寸为5.0 mm × 5.0 mm，高度通常在1.6 mm左右。这种正方形的表面贴片封装（SMD）在彩色照明领域极为经典，不仅便于机械自动化贴片，其较宽的基座也有利于芯片的散热。
2. 内部三合一芯片的物理混光
在5050的封装支架内部，集成了红（R）、绿（G）、蓝（B）三颗独立发光的LED芯片。这三种基色通过不同比例的电流驱动，可在空气中物理混合出从暖白、正白到各种彩色光，实现平滑的色彩渐变与动态效果。
3. 六引脚设计的电路设计优势
相比于4脚灯珠（通常为共阳极或共阴极设计），RGB 5050 6脚灯珠的三个发光芯片各自拥有完全独立的阳极与阴极引脚。这意味着设计人员在布线时，可以根据控制器的要求，自由配置成共阳、共阴，甚至进行多灯珠串联、并联的混合接线，极大提高了电路拓扑的灵活性。
4. 影响寿命的核心原材料配置
优质的6脚灯珠在原材料选择上有着严苛的标准。芯片作为光源核心，通常采用大尺寸、高发光效率的晶片；连接芯片与引脚的键合线则优先使用99.99%的纯金线，以规避热胀冷缩导致的断线风险；支架基座多采用耐高温、抗黄变的PCT或EMC材料；封装硅胶则需具备高透光率与优异的抗紫外线性能。作为封装厂商，恒彩电子在制造过程中采用高纯度金线和PCT/EMC支架，保障了高频使用下的产品可靠性。
二、 5050 RGB 4脚 vs 6脚：架构与应用对比
1. 内部结构与极性连接差异
4脚灯珠在封装内部已经将红、绿、蓝三个芯片的其中一级（通常是阳极）连接在一起，仅引出一个公共端和三个颜色控制端。而6脚灯珠则保持六个电极完全独立，内部不作任何电气连接。
2. 电路控制与驱动灵活性
4脚灯珠由于公共端固定，其驱动方式受到限制，通常只能采用恒压或恒流的低端开关驱动。6脚灯珠则允许设计人员在不同的回路上施加不同的工作电压，甚至可以对红、绿、蓝芯片分别进行独立的恒流控制，从而实现更精准的色彩调校（Color Calibration）。
3. 典型应用场景的选型建议
在普通单色或简单变色的RGB灯带、玩具礼品中，选择4脚灯珠可以简化PCB走线、降低物料与生产成本。但在车载仪表盘、精密商业照明、机器视觉检测等对色彩一致性、色容差要求极高的应用中，6脚灯珠是更稳妥的选择。
三、 关键参数解析：波长、电压与驱动控制
1. 三色波长与视觉感知
红光波长通常处于620 nm - 630 nm，绿光波长在520 nm - 530 nm（人眼视觉敏感度最高），蓝光波长在460 nm - 470 nm。不同波长的芯片在封装时需要精准配比，以保证混合出的白光不偏色。
2. 工作电压与额定电流的差异
由于半导体材料不同，各色芯片的正向导通电压（Vf）存在差异。红光芯片的Vf通常在1.8V - 2.2V之间，而绿光和蓝光芯片的Vf则在2.8V - 3.2V之间。三色芯片的额定工作电流一般均为20mA。在设计驱动电路时，必须针对不同通道的电压特性进行限流设计，避免因红光通道超载而导致灯珠烧毁。
3. 发光角度与光通量表现
标准5050灯珠的发光角度为120°，呈现宽角度漫反射特性，有助于在近距离内实现均匀混光。在20mA满载工作下，单颗灯珠的三色全亮总光通量通常在10 - 15流明。
四、 引脚识别与接线电路设计
1. 快速识别一号引脚
在RGB 5050 6脚灯珠表面，通常会有一个切角标记。该切角所在的角位对应的引脚即为1脚。顺着1脚逆时针旋转，即可依次确认2脚至6脚的排列。在进行PCB封装设计时，务必对照供应商提供的规格书核对各引脚对应的颜色极性。

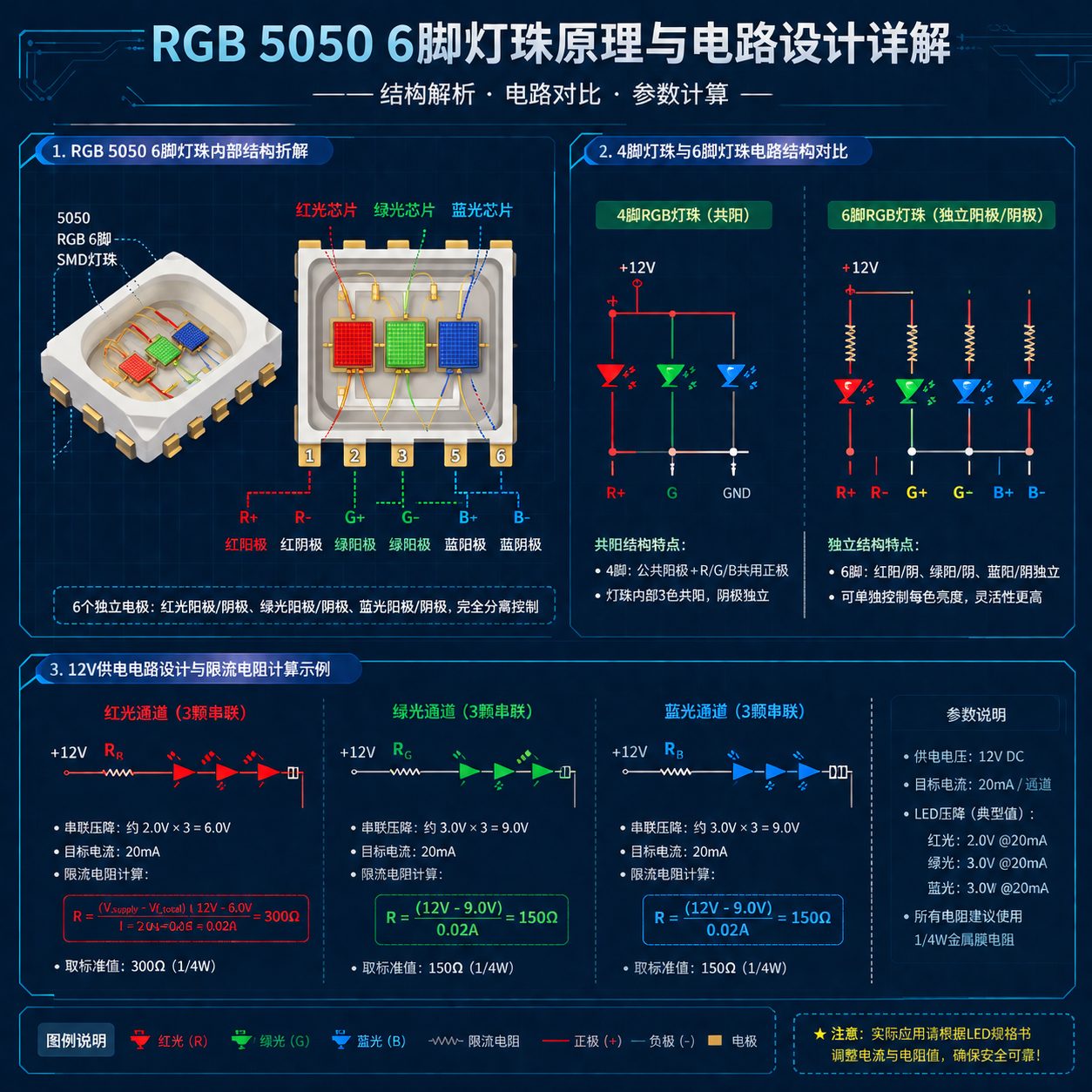

2. 经典接线电路与限流电阻计算
在使用12V直流电源驱动三颗串联的6脚灯珠时，必须根据不同颜色的工作电压计算限流电阻值。
- 红光通道：3颗红光芯片串联，总电压降约 2.0V × 3 = 6.0V。若目标电流为20mA（0.02A），限流电阻阻值 R = (12V - 6.0V) / 0.02A = 300Ω。
- 绿光/蓝光通道：3颗芯片串联，总电压降约 3.0V × 3 = 9.0V。限流电阻阻值 R = (12V - 9.0V) / 0.02A = 150Ω。
3. SMT贴片与手工焊接温度控制
贴片LED对热应力极为敏感。进行手工焊接时，烙铁温度应控制在300℃以下，单次焊接时间不超过3秒。若采用回流焊工艺，应严格遵循无铅回流焊温度曲线，峰值温度不建议超过260℃，以防止高温导致键合金线断裂或环氧/硅胶封装体剥离。
五、 行业趋势与应用场景升级
随着智能照明和电竞外设市场的普及，RGB 5050 6脚灯珠的应用场景正在发生结构性升级。在智能家居控制系统中，灯珠需要配合PWM控制器实现无级调光调色，6脚灯珠的独立电极设计为此提供了高频响应的技术支持。而在新能源汽车内饰氛围灯领域，车规级5050灯珠不仅要求高显色、高一致性，更要求在宽温区（-40℃至85℃）内保持光电参数稳定。
六、 选购高品质 RGB 5050 6脚 灯珠的关键要素
1. 评估内部键合线与芯片配置
采购时需向供应商确认是否采用99.99%纯金线焊接。部分低成本灯珠可能使用合金线或铜线，在频繁冷热循环下易发生断裂，导致死灯风险。
2. 考察支架材料的散热与抗黄变性能
长期工作在高电流下的灯珠，支架材质至关重要。PCT和EMC支架相比传统的PPA材质，具有更好的导热系数和耐高温性能，能延缓因支架黄变引起的光衰。
"在光电封装领域，灯珠的长期稳定性取决于热路径设计。高导热支架与纯金线的配合，是确保RGB灯珠在恶劣环境下不发生早期光衰的技术基石。" —— 资深封装技术专家
3. 重视分光分色的一致性
分光分色工艺直接决定了终端产品的色彩均匀度。在选购时，建议通过小电流点亮测试，观察多颗灯珠在微亮状态下是否存在明显的波长（偏色）或亮度差异。作为专业的封装企业，恒彩电子通过精密的自动化分光分色设备，能够确保出厂产品的颜色波长与亮度高度一致，降低客户因批次差异引起的色差问题。
