今台 0805 贴片灯珠替代料（尺寸与兼容选型指南）

寻找今台 0805 贴片灯珠替代料时，需要重点确认封装尺寸、电气参数、发光效果和焊接兼容性。即使两颗灯珠的外形尺寸相同，也不代表它们能够直接互换。只有机械结构、电气性能、光学参数和焊接要求符合原有设计，才能降低更换元件后的质量风险。

选择替代型号时，应先查阅原产品规格书，再对照候选产品的尺寸图、电气参数和光学指标。如果原型号已经停产或资料不完整，可以通过实物测量、PCB 焊盘图和电路工作条件缩小候选范围。

一、0805 贴片灯珠替代料需要核对哪些参数？

0805 是常见的贴片封装规格，并不代表固定的芯片类型或电气性能。不同厂家可能采用不同的芯片、封装材料、电极布局和内部结构，因此不能仅凭封装名称判断兼容性。

1. 封装尺寸与焊盘结构

选型时需要确认以下信息：

• 长度和宽度： 确认灯珠能否安装在原有 PCB 焊盘上。
• 封装厚度： 避免与外壳或周边元件发生干涉。
• 焊盘尺寸： 确认焊接面积和焊点位置符合设计要求。
• 电极布局： 核对正负极位置及极性标识。
• 发光面位置： 确认光线能够进入原有导光结构。

两款产品即使都标注为 0805，也可能存在厚度、端电极尺寸或出光位置上的差异。如果电极布局不一致，可能无法直接安装，需要进一步评估 PCB 修改方案。

2. 正向电压与工作电流

正向电压 VF 和正向电流 IF 是替代选型中的关键电气参数。

红光 LED 的正向电压通常低于蓝光和白光 LED，但具体数值取决于芯片材料、工作电流和产品结构。选型时应以数据手册中的典型值、最小值和最大值为依据。

如果原电路采用限流电阻，还需要根据替代灯珠的正向电压变化，检查实际工作电流是否仍在允许范围内。

不能因为替代灯珠能够点亮，就认为它适合原电路。工作电流过大可能造成温升增加、光衰加快或使用寿命缩短。

3. 亮度、颜色与发光角度

对于仪表、显示面板和指示灯产品，光学参数同样重要。

比较两款灯珠的亮度时，应尽量保持测试电流、测量设备和环境条件一致。对于颜色要求严格的项目，可以将替代样品与原产品并排点亮，并在实际外壳或导光结构中检查效果。

二、0805 贴片 LED 的标准尺寸与封装规格

1. 0805 灯珠的尺寸是多少？

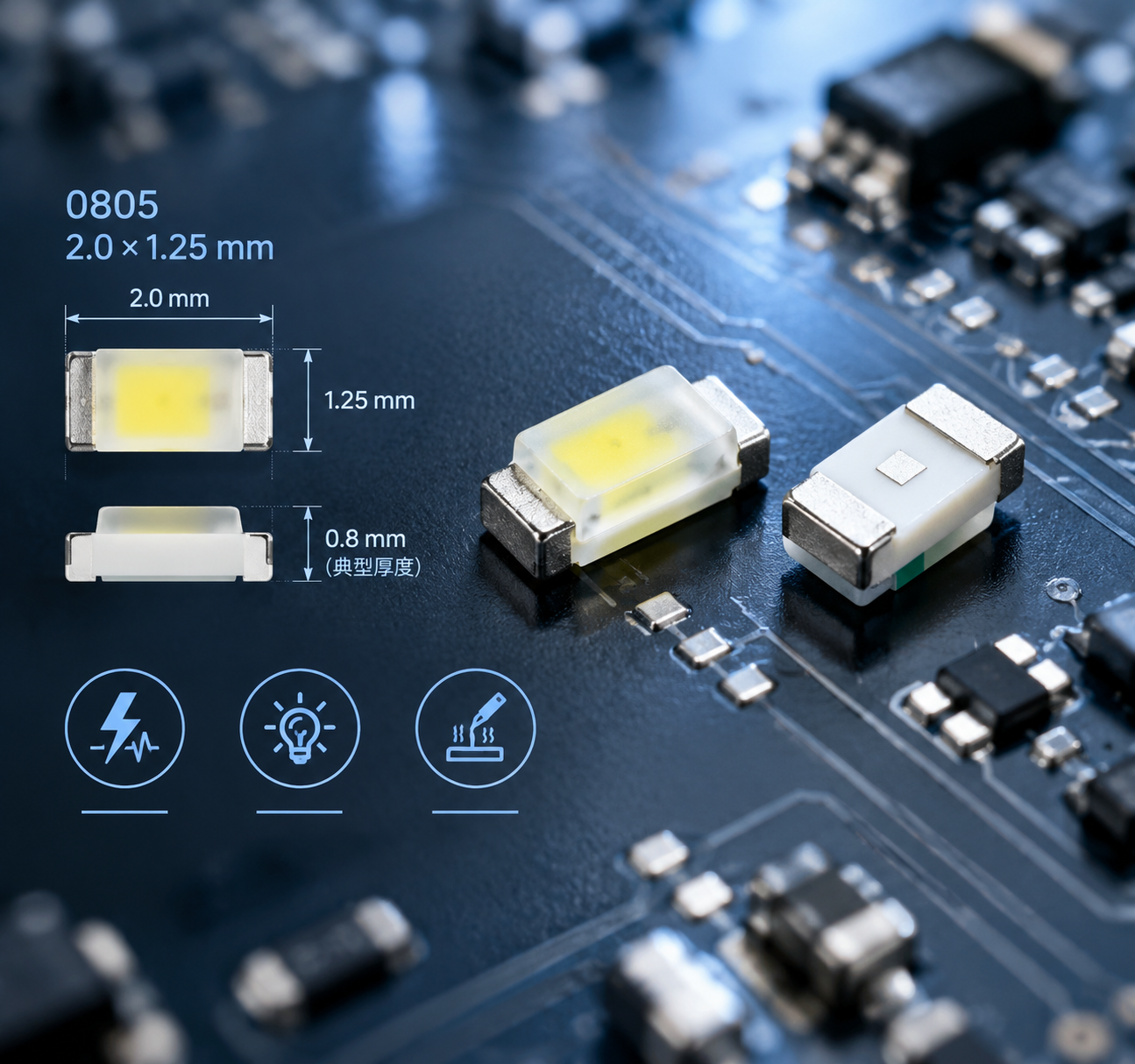

0805 通常对应约 2.0 × 1.25 mm 的外形尺寸，在公制封装体系中常称为 2012 封装。

不过，封装标识并不能完整说明产品的厚度、电极结构和发光位置。不同厂家的具体型号仍需以机械尺寸图为准。

寻找替代料时，应同时核对长度、宽度、厚度、焊盘尺寸和极性标识。如果产品安装在狭窄空间内，还需要确认灯珠与外壳、导光板及其他元件之间的间隙。

2. 如何判断替代型号的电气规格？

建议将原型号与候选型号的数据手册逐项对照。

如果某项参数没有公开，不应直接假设其与原产品相同。可以向供应商索取正式规格书，再决定是否安排样品验证。

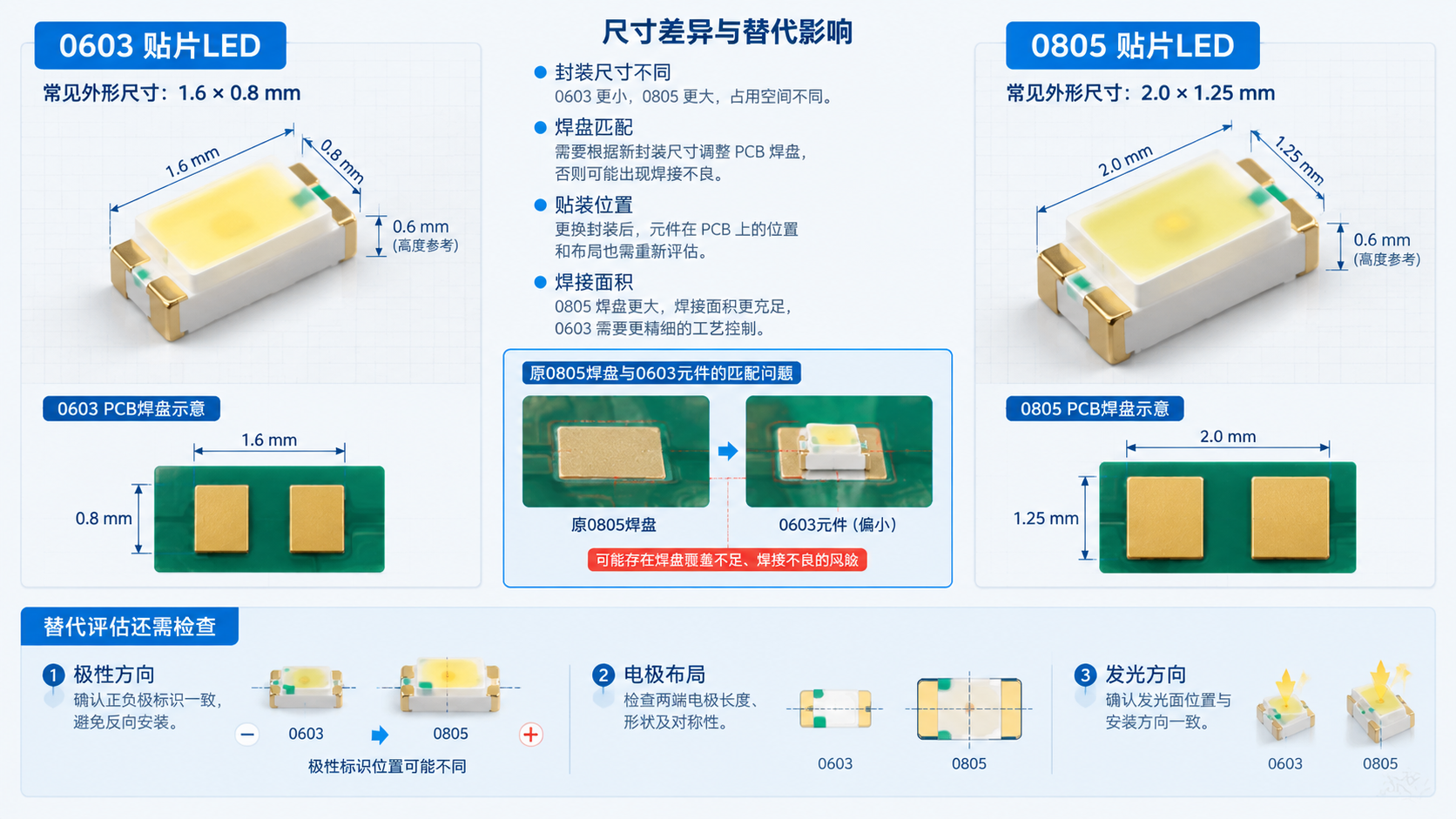

三、0603 与 0805 贴片 LED 有什么区别？

当原有 0805 灯珠出现停产、交期延长或采购成本变化时，可以评估其他封装。不过，0603 和 0805 的尺寸不同，不能默认直接互换。

0603 能直接替代 0805 吗？

通常不能保证直接替换。

0603 的外形更小，原有 0805 焊盘可能无法提供合适的焊接位置。两种封装的发光面积、亮度表现和光线分布也可能不同。

如果 PCB 已经定型且不允许修改，建议优先寻找同为 0805 封装的候选产品。如果项目允许重新设计线路板，则可以进一步评估 0603 等更小的封装。

更换封装前，还需要检查驱动方式、焊盘布局、发光角度和散热条件。如果灯珠用于背光结构，应确认光线能否均匀进入导光板，避免出现亮斑或暗区。

四、0805 侧面发光 LED 灯珠如何选择？

部分设备需要使用侧面发光的贴片 LED，以适应狭窄的安装空间或特定的导光结构。侧发光产品与顶部发光产品的出光方向不同，因此不能仅凭外形尺寸判断是否兼容。

1. 确认发光方向

首先检查光线从灯珠的哪个方向射出。如果原设计需要灯珠朝 PCB 边缘出光，替换为顶部发光型号后，光线可能无法进入原来的导光位置。

2. 核对安装高度

检查灯珠整体厚度、安装位置以及与外壳之间的间隙，避免影响机械装配和光线传输。

3. 匹配亮度与颜色

确认替代前后的发光强度、波长或色度是否符合要求。如果多个指示灯并排安装，还需要关注灯珠之间的颜色一致性。

4. 检查焊盘与极性

核对电极位置、焊盘形状和极性标识。外形相似但电极布局不同的产品，可能无法直接使用原有 PCB。

5. 验证实际光学效果

如果灯珠用于显示面板或背光组件，应在实际装配状态下检查亮度分布、出光方向和均匀度，避免更换后出现局部过亮或光线偏移。

五、0805 RGB 灯珠的参数与控制方式

如果设备需要多种颜色，可以评估 RGB 贴片灯珠。RGB 分别代表红、绿、蓝三种颜色，通过调节三个通道的亮度，可以混合出不同的颜色。

1. RGB 灯珠的参考参数

以上数值仅用于初步了解，并非所有 RGB 产品的统一规格。实际波长和电压应以具体型号的数据手册为准。

选型时还需要核对共阳极或共阴极结构、引脚数量、各通道工作电流以及控制方式。如果引脚定义或电气参数不同，可能需要修改驱动电路。

2. RGB 灯珠如何实现多种颜色？

常见方式包括外部控制和内置控制。

• 外部控制： 使用单片机或专用驱动电路，分别调节红、绿、蓝通道的亮度。
• 内置控制： 部分产品集成控制芯片，可以按照预设程序执行颜色变化或动态效果。

普通 RGB 灯珠通常只负责发出三种颜色的光，需要外部控制电路实现调色。只有具备相应控制功能的产品，才能按设计实现自动变色或自闪效果。

如果替换的是原有 RGB 灯珠，应先明确控制方式，再核对供电方式、引脚定义和控制协议，避免出现能够点亮却无法实现原有灯效的问题。

六、今台 0805 贴片灯珠替代料的五步选型流程

第一步：确认原型号

查看原灯珠型号、采购记录、BOM 清单或产品数据手册。

如果只有实物，可以测量外形尺寸，并记录发光颜色、出光方向、极性和电路连接方式。仅凭外观通常无法确认芯片类型和全部电气参数，因此应尽可能补充历史规格书或供应商资料。

第二步：核对封装和焊盘

确认灯珠的长、宽、厚度、电极布局和焊盘结构。

如果希望不修改 PCB 就完成替换，应优先选择封装和焊接结构匹配的产品。侧发光型号还需要确认出光位置与方向。

第三步：匹配电气参数

对比正向电压、工作电流和额定功率，确认替代产品适用于现有驱动电路。

如果电路使用限流电阻，应根据替代灯珠的正向电压变化检查实际电流。对于 RGB 产品，还需要分别核对各颜色通道的参数。

第四步：比较光学效果

在相同测试条件下比较亮度、颜色、波长和发光角度。

如果灯珠用于仪表、显示面板或导光结构，应尽量在实际安装环境中测试，确保亮度和颜色符合产品要求。

第五步：完成样品验证

在正式批量采购前，建议将候选灯珠安装到实际 PCB 上，进行点亮测试和必要的工艺验证。

重点检查以下项目：

• 点亮是否正常，有无闪烁或不亮的情况。
• 亮度和颜色是否符合原设计。
• 回流焊后是否存在外观损伤。
• 连续工作时是否出现异常发热。
• 多颗灯珠之间的亮度和颜色是否一致。
• 不同批次样品的表现是否稳定。

对于可靠性要求较高的项目，还可以根据实际使用环境安排温度循环、长时间点亮或其他适用的可靠性测试。

规格书匹配是初步筛选的依据，实际应用验证则是确认替代可行性的关键。完成样品验证后，可以再进行小批量试产，确认生产工艺和产品表现稳定后再安排批量采购。

七、0805 贴片 LED 替代料的焊接注意事项

0805 灯珠通常采用 SMT 贴片工艺。更换供应商或产品型号后，应重新核对焊接要求，不能因为封装相同就默认使用完全相同的工艺参数。

1. 检查正负极

不同型号的极性标记可能存在差异。贴片前，应核对规格书、实物标识和 PCB 设计文件，避免因极性接反导致灯珠无法正常点亮或受到电气损伤。

2. 控制回流焊温度

优先采用产品规格书推荐的回流焊温度曲线，并结合焊锡膏及 PCB 工艺进行确认。

焊接温度过高或高温持续时间过长，可能损伤封装材料或内部连接结构。

3. 确保焊盘与贴装精度

贴片偏移、焊锡量不均或焊盘设计不合理，都可能造成虚焊、偏位等问题。

批量生产前，应检查钢网开口、焊锡膏印刷和贴片精度，确保焊点稳定。

4. 焊接后进行检查

完成焊接后，应确认灯珠正常点亮，外观没有裂纹、污染或其他明显损伤。对于多颗灯珠组成的显示区域，还需要检查颜色、亮度和安装位置的一致性。

如果替代灯珠在焊接后出现不亮、亮度下降或颜色异常，应先检查极性、焊点和工艺参数，再判断是否存在产品本身的兼容性问题。

八、0603、0805 与 7020 贴片灯珠的区别

当原型号无法采购时，可以根据产品用途评估其他封装。不过，不同封装的尺寸和结构差异明显，不能简单地视为通用替代品。

0603 适合空间紧凑的线路板设计，但需要关注较小焊盘带来的贴装和焊接要求。

0805 在安装空间、焊接操作和常见指示应用之间提供了较为均衡的选择，具体表现仍取决于芯片、封装结构和额定参数。

7020 的尺寸明显大于 0603 和 0805。相关产品可能用于需要更大发光面积或特定功率表现的场景，但具体应用必须结合完整型号确认。

如果线路板已经定型，通常应优先寻找同封装替代料。如果允许重新设计 PCB，则可以进一步比较不同封装的光学效果、功率、散热和安装成本。

九、替代方案评估与供应商配合要点

寻找替代灯珠时，除了价格，还应考虑参数一致性、技术资料完整程度和供货稳定性。

恒彩电子从事 LED、SMD 灯珠的研发、生产和销售，核心团队拥有近二十年的封装技术背景，并配备自动化生产设备和独立实验室。其产品包括 SMD 2835、EMC 3030、5050、3528、3433，以及 1–5W 陶瓷系列和多种颜色的 LED 光源。

这些产品可以作为不同照明和显示项目的选型参考，但不能仅凭其他 SMD 封装产品的存在，就认定其现有产品能够直接替代某一款今台 0805 灯珠。是否适用，仍需根据具体型号资料和测试结果判断。

1. 确认封装匹配

询问是否有尺寸、厚度、焊盘结构和出光方向相符的具体型号。如果原 PCB 不允许修改，同封装匹配尤为重要。

2. 核对电气参数

检查正向电压、工作电流、额定功率和极性。对于 RGB 灯珠，还应核对各颜色通道的参数及引脚定义。

3. 比较光学表现

确认亮度、颜色、波长和发光角度。如果用于背光，还需要检查实际装配后的光线均匀度。

4. 确认生产工艺适配性

核对候选产品是否适合现有 SMT 贴片和回流焊流程，并获取相应的焊接条件和技术资料。

5. 进行样品验证

在正式批量采购前，检查点亮效果、连续工作表现和焊接后的外观。根据项目要求，再决定是否安排小批量试产。

6. 评估长期供货能力

确认供应商能否提供完整规格书、明确的交期信息和批次管理资料。这些信息有助于采购部门评估后续供货稳定性，并为质量追踪保留依据。

如果原型号已经停产，可以提供实物照片、尺寸测量结果、BOM 信息、PCB 焊盘图和实际工作条件，帮助供应商缩小候选范围。

替代选型不宜只根据报价决定。即使两款产品价格接近，只要亮度、颜色或焊接表现存在差异，就可能增加后续生产和质量管理成本。

产品资料可通过恒彩电子官网查询。

十、今台 0805 贴片灯珠替代料常见问题

1. 0805 贴片 LED 灯珠的尺寸是多少？

0805 贴片 LED 通常采用约 2.0 × 1.25 mm 的外形尺寸，也常称为公制 2012 封装。实际厚度、电极布局和焊盘尺寸应以具体型号的机械尺寸图为准。

2. 今台 0805 贴片灯珠可以用其他品牌替代吗？

可以评估其他品牌的产品，但需要确认封装、电气参数、光学性能和焊盘结构是否符合原设计，再通过样品测试验证。

如果产品对颜色和亮度一致性要求较高，还应检查不同批次之间的表现。

3. 0603 灯珠可以替代 0805 灯珠吗？

不一定。0603 通常比 0805 小，原有焊盘可能无法匹配。如果不能修改 PCB，建议优先寻找同为 0805 封装的候选型号。

如果允许重新设计线路板，则可以进一步评估 0603 的尺寸、光学效果和焊接要求。

4. 0805 灯珠的工作电压是多少？

工作电压取决于发光颜色、芯片结构和具体型号。红光 LED 的正向电压通常低于蓝光和白光 LED，但准确数值应以产品数据手册为准，不能直接套用其他型号的数据。

5. 0805 RGB 灯珠一定支持七彩自闪吗？

不一定。普通 RGB 灯珠通常需要外部控制电路调节颜色。只有具备相应控制功能的产品，才能实现自动变色或自闪效果。

替换时还需要确认控制芯片、供电方式、引脚定义和控制协议。

6. 更换 0805 灯珠后，需要重新设计 PCB 吗？

如果替代型号的封装尺寸、焊盘和引脚布局一致，且电气参数与光学表现满足要求，就有机会不修改 PCB 完成替换。

如果新灯珠的电极布局、厚度或出光方向不同，则可能需要调整线路板或安装结构。最终应以规格书核对和样品验证结果为准。

7. 如何降低 0805 贴片灯珠替代后的质量风险？

可以从三个方面进行控制：

• 资料核对： 选择具有明确规格书的产品，逐项比较关键参数。
• 样品测试： 检查颜色、亮度、极性、焊接质量和工作温升。
• 小批量验证： 确认批次一致性和生产工艺稳定后，再安排批量采购。

对于需要长期供货的项目，还应保留替代型号的规格书、样品测试记录和批次信息，以便后续质量追踪。

十一、今台 0805 贴片灯珠替代料的选型重点

选择 0805 贴片灯珠替代料，不能只比较价格或封装名称。真正影响替换结果的，是机械结构、电气性能、光学表现和制造工艺之间的匹配程度。

实际选型时，应先确认原型号和 PCB 焊盘，再核对电压、电流、颜色、亮度和发光方向。完成参数筛选后，通过样品测试确认灯珠能否在原有电路和生产流程中稳定工作。

如果项目允许修改 PCB，可以进一步评估其他封装；如果线路板已经定型，则优先寻找尺寸、焊盘和出光方向一致且关键参数相符的产品，通常更便于控制换料风险。

对于需要优化采购成本和提高供货稳定性的项目，可以结合原灯珠型号、规格书和实际应用要求，评估候选产品的适用性。最终替代结论应以具体型号资料、样品验证和生产工艺确认结果为依据。
