手电筒灯珠8050(规格参数、选型对比与更换维修指南)

本文解析手电筒灯珠8050的尺寸、电压与功率等核心参数，对比常见型号并提供测试与更换教程，解决手电筒光源选型与维修难题。

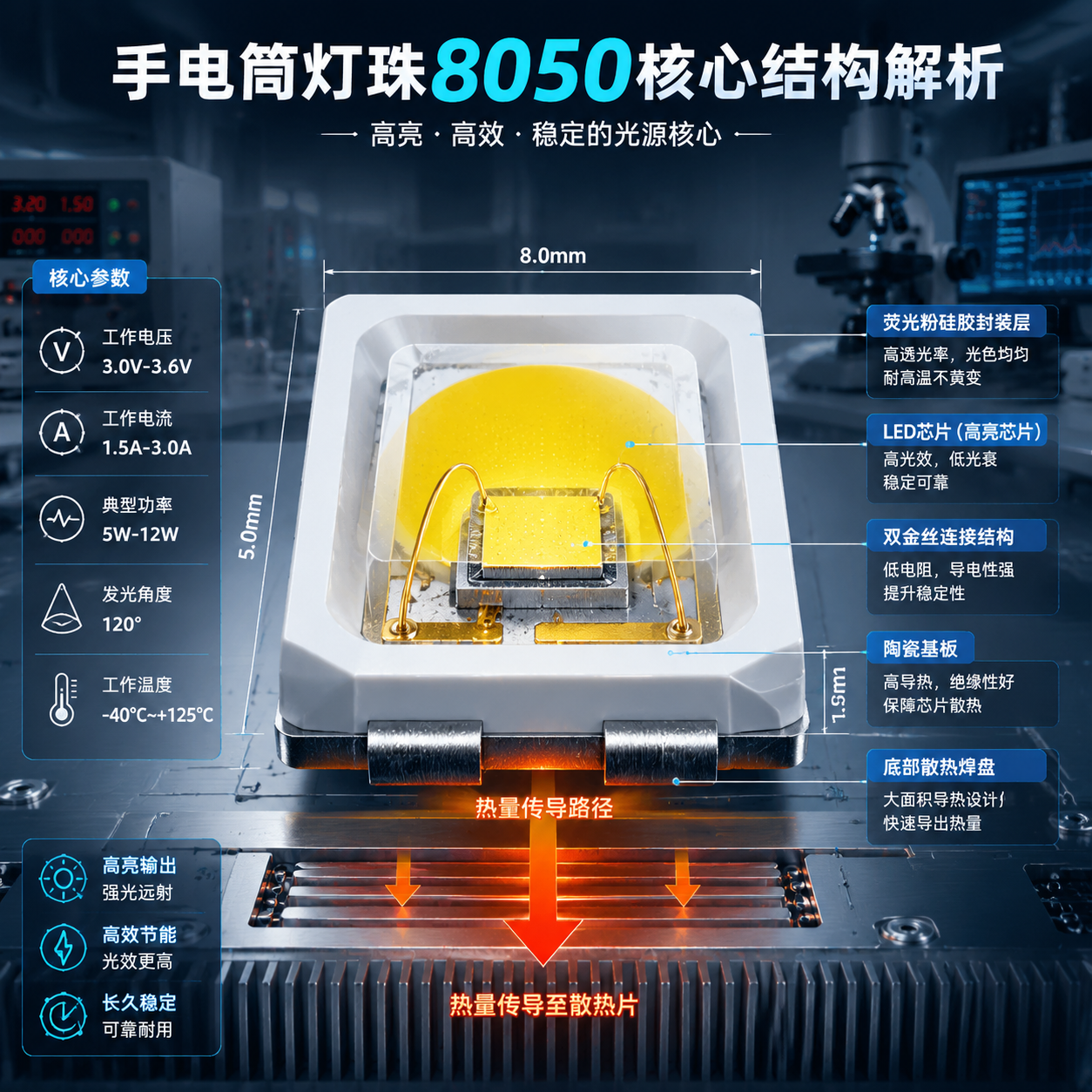

一、手电筒灯珠8050核心规格参数解析

手电筒灯珠8050因其8.0×5.0mm的物理尺寸而得名。这种较大尺寸的贴片式LED（SMD）在大功率照明设备中应用广泛。以下为核心参数与设计特征：

1. 物理尺寸与散热设计

8050灯珠的长宽尺寸为8.0mm×5.0mm。较大的底面积不仅能够承载更大的电流，还提供了更优的散热路径。其基板通常采用高导热的氮化铝（AlN）陶瓷，相比普通塑料或普通铝基板，热阻大幅降低，热量可迅速传导至外部散热片。

2. 电压、电流与功率匹配

• 工作电压：通常在 3.0V 至 3.6V 之间，适合单节3.7V锂电池（如18650或21700电池）驱动。
• 工作电流：一般在 1.5A 至 3.0A 之间。
• 典型功率：介于 5W 至 12W 之间，光效通常可达 100 lm/W 以上，能在低能耗下提供高亮度输出。

3. 原材料与内部结构

• 芯片与衬底：采用高亮度LED芯片，多生长于蓝宝石或碳化硅衬底上。
• 连接导线：内部采用双金丝（纯度99.99%）进行键合，确保在高电流冲击下电学连接的稳定性。
• 封装材料：表面覆盖混有高性能荧光粉的耐高温硅胶，实现高显色、高光通量的白光输出。

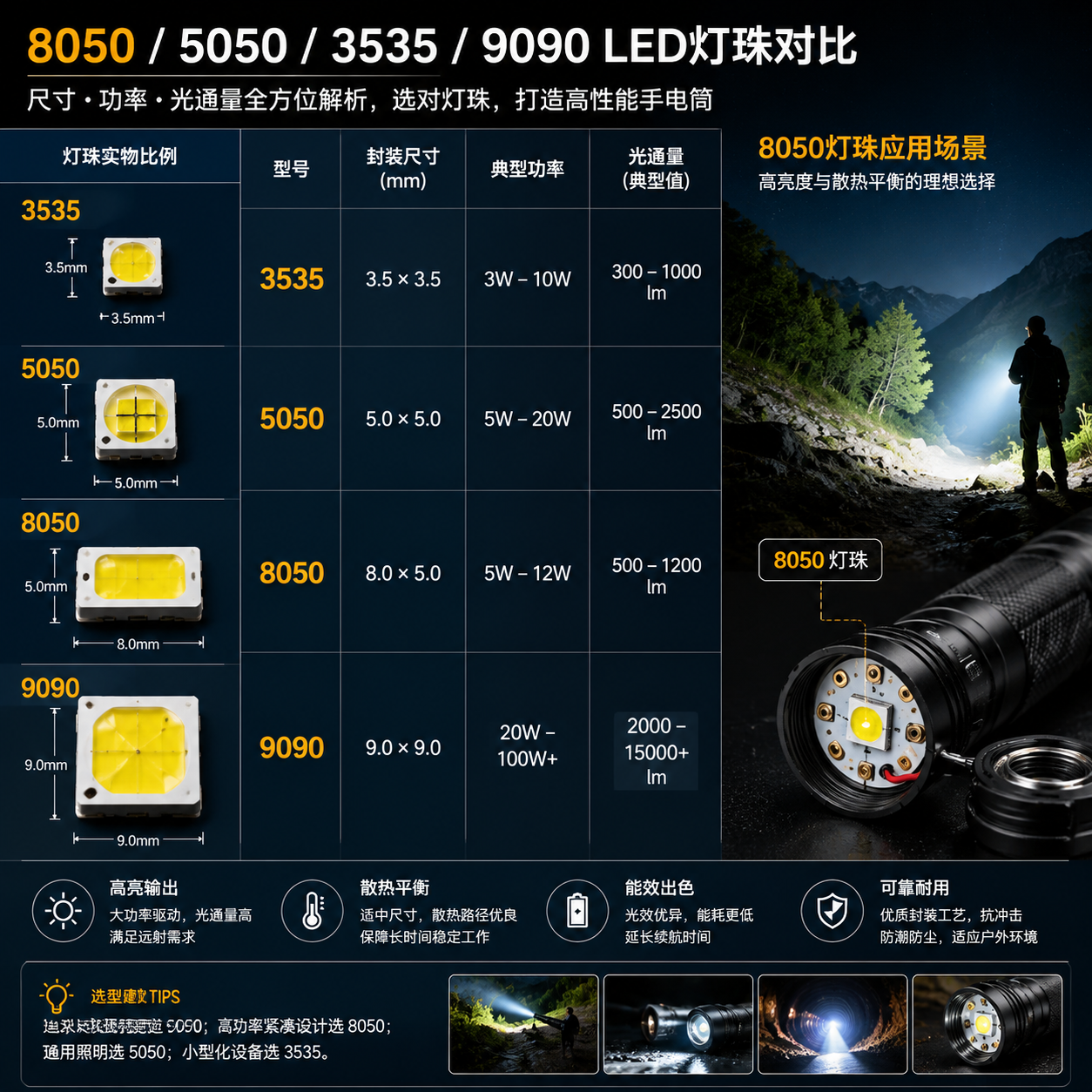

二、手电筒常用灯珠型号对比（8050、3535、5050）

在手电筒及移动照明选型中，灯珠尺寸直接影响反光杯的设计、出光角度及光斑质量。以下为市面上主流LED灯珠型号的对比：

1. 8050与其他型号的结构优势

相较于正方形的5050灯珠，手电筒灯珠8050的长方形结构在条形排布或紧凑型双灯设计中更为灵活。较大的陶瓷基板底面积使其散热效率优于同功率下的5050灯珠，在大电流持续工作时，光衰控制表现更为稳定。恒彩电子等专业封装厂生产的陶瓷系列灯珠，正是利用了这一物理特性来提升光源的耐用度。

三、手电筒灯珠功率与亮度分级

1. 功率标准与应用场景

手电筒的实际功率需根据散热条件和电池容量进行匹配：

• 微型/家用应急手电（1W - 3W）：通常使用普通干电池，亮度较低，发热小，注重续航。
• 户外强光手电（5W - 15W）：此区间为手电筒的“黄金功率段”。手电筒灯珠8050即处于此范围，能够在保证高亮度（500-1200流明）的同时，将发热量控制在手电筒金属外壳可自然散热的范围内。
• 专业搜救/探照灯（20W - 100W+）：亮度极高，但需要主动散热（如风扇、热管）及高倍率电池支持，通常无法长时间满功率运行。

2. 亮度排名与选型标准

在移动照明领域，灯珠亮度不仅取决于型号，更取决于芯片光效与驱动电流。在散热充足的前提下：

1. 第一梯队（极高亮度）：9090、7070系列。适合大体积专业照明。
2. 第二梯队（高均衡性）：8050、5050系列。亮度和发热平衡佳，是主流高端强光手电的首选。
3. 第三梯队（便携实用）：3535、2525系列。适合日常随身携带（EDC）的手电。

四、驱动电路设计与接线指南

1. 为什么不能将电池直接连接灯珠

LED是电流型半导体器件，具有负温度系数特征（温度升高，电阻减小）。若将锂电池直连灯珠，随着灯珠发热，电流会呈指数级上升，迅速导致热击穿并烧毁内部金丝。

2. 恒流驱动电路的作用

必须在电源与灯珠之间接入恒流驱动板。驱动板的作用是无论电池电压如何波动（例如锂电池从满电4.2V降至3.0V），均输出恒定的电流，从而保证灯珠亮度稳定，延长工作寿命。

3. 电路接线步骤

基本电路连接顺序如下：

• 电池正极（B+）连接至驱动板输入正极（IN+）。
• 电池负极（B-）连接至驱动板输入负极（IN-）。
• 驱动板输出正极（LED+）连接至灯珠板正极（+）。
• 驱动板输出负极（LED-）连接至灯珠板负极（-）。

注意：由于8050灯珠工作电流较大，建议使用22AWG或更粗的耐高温硅胶导线，以减少线损和发热。

五、手电筒灯珠好坏测试方法

当手电筒出现不亮或闪烁故障时，可通过以下三种方法排查灯珠状态：

1. 外观排查法

拆开手电筒灯杯，直观观察8050灯珠表面。若黄色荧光粉中心出现发黑的烧焦斑点、表面硅胶开裂或内部金丝断裂，说明灯珠已物理损坏。

2. 万用表检测法

将万用表拨至“二极管档”或“蜂鸣档”：

• 红表笔接触灯珠正极，黑表笔接触负极。
• 若灯珠微亮且万用表显示导通电压（通常在2.5V-3.0V左右），说明灯珠基本完好。
• 若完全不亮且显示屏无数值变化（开路）或蜂鸣器持续响（短路），则灯珠已损坏。

3. 外部低压电源测试法

使用两节1.5V干电池串联（约3.0V），在回路中串联一个10Ω限流电阻，用导线瞬时碰触灯珠正负极。若灯珠能正常发光，说明光源无故障，问题可能出在开关或驱动电路上。

六、手电筒灯珠8050更换与维修教程

1. 准备工具

• 电烙铁（40W以上）及焊锡丝
• 镊子、导热硅脂
• 助焊剂（松香或焊膏）
• 备用手电筒灯珠8050

2. 拆卸旧灯珠

1. 用电烙铁焊开连接灯珠铝基板的红黑导线。
2. 将铝基板置于加热台（或用电烙铁在基板底部加热），待焊锡熔化后，用镊子垂直夹起损坏的8050灯珠。
3. 用吸锡线清理干净基板焊盘上的残留焊锡。

3. 焊接新灯珠与散热优化

1. 在基板焊盘上涂抹少量助焊剂，将新8050灯珠按正负极方向对齐放置（注意灯珠底部的极性标记）。
2. 加热基板使焊锡熔化，确保灯珠底部的散热焊盘与电极焊盘均与基板良好共晶焊接。
3. 在铝基板背面均匀涂抹一层薄薄的导热硅脂，然后将其紧密贴合在手电筒金属仓内，拧紧固定螺丝。
4. 重新焊上正负极导线，装入电池通电测试。

七、大功率LED选购建议

选购大功率手电筒灯珠时，应优先考虑封装工艺与基板材质：

• 基板选择：陶瓷基板（如氮化铝）的导热性能远优于传统玻纤或普通铝基板，是高功率连续工作的保障。
• 品牌与工艺：恒彩电子提供高品质的陶瓷系列LED灯珠及一站式PCBA加工服务，其产品在热阻控制与光衰表现上具有明显优势，适合高要求的工业照明、强光手电及汽车照明应用。

八、常见问题解答（FAQ）

Q1：手电筒灯珠8050的工作电压是多少？

单颗8050灯珠的工作电压通常在 3.0V - 3.6V 之间。实际使用时，必须搭配恒流驱动电路，不能直接连接未经限流的电池，否则会导致灯珠过载烧毁。

Q2：如何避免新更换的8050灯珠再次烧毁？

首先，必须确保灯珠基板背面涂抹了导热硅脂，且与手电筒金属外壳紧密接触，以保证热量能及时散发。其次，检查驱动板的输出电流是否在灯珠的额定范围（1.5A - 3.0A）内，避免超频驱动。

Q3：8050灯珠可以用于汽车雾灯或射灯改装吗？

可以。由于其高光通量和优异的散热底座，8050常被用于汽车辅助照明。但在汽车12V或24V电学系统中使用时，必须配备专用的降压恒流驱动模块。

Q4：为什么手电筒亮度开到最大后会自动变暗？

这是由于灯珠发热导致温度升高。高品质的手电筒驱动电路具有温度保护功能，当检测到温度过高时会自动调低输出电流以保护灯珠。若无此功能，灯珠长期在高温下工作会发生严重光衰甚至烧毁。
