璨圆 2727RGB 显示屏灯珠兼容(规格对比与替换指南)

璨圆 2727RGB 显示屏灯珠能否替换原有灯珠，需要综合核对封装尺寸、电气参数、芯片结构、光学表现、散热条件和焊接要求。外形相近并不代表可以直接替换，只有关键参数符合要求，并经过样品测试，才能判断是否适用于具体设备。

对于显示屏维修人员、LED 灯珠采购人员和模组生产企业，建议先确认原灯珠型号，再对比产品规格书，最后通过点亮测试和温升测试验证兼容性。这样有助于降低选型错误、返工和后续维修成本。

一、璨圆 2727RGB 显示屏灯珠的基本规格

1.1 什么是 2727RGB 灯珠？

2727RGB 是用于描述封装规格与 RGB 发光功能的产品称呼。按照常见命名习惯，2727 通常对应约 2.7 × 2.7 mm 的封装外形，具体尺寸及公差应以对应产品的正式规格书为准。

RGB 是红色、绿色和蓝色的缩写。RGB 灯珠通常集成三个颜色通道，通过分别控制各通道的发光强度，实现不同颜色的混合效果。

这类灯珠可用于 RGB 光源模组、电子设备、指示照明及部分显示相关应用。实际用途取决于产品结构、驱动方式和光学设计，不能仅凭封装名称确定。

需要注意的是，封装尺寸相同，不代表内部芯片结构、引脚定义和电气参数完全一致。

1.2 选购时需要核对哪些参数？

不同型号的参数可能存在差异。没有对应规格书时，不宜直接套用其他 RGB 灯珠的数据。

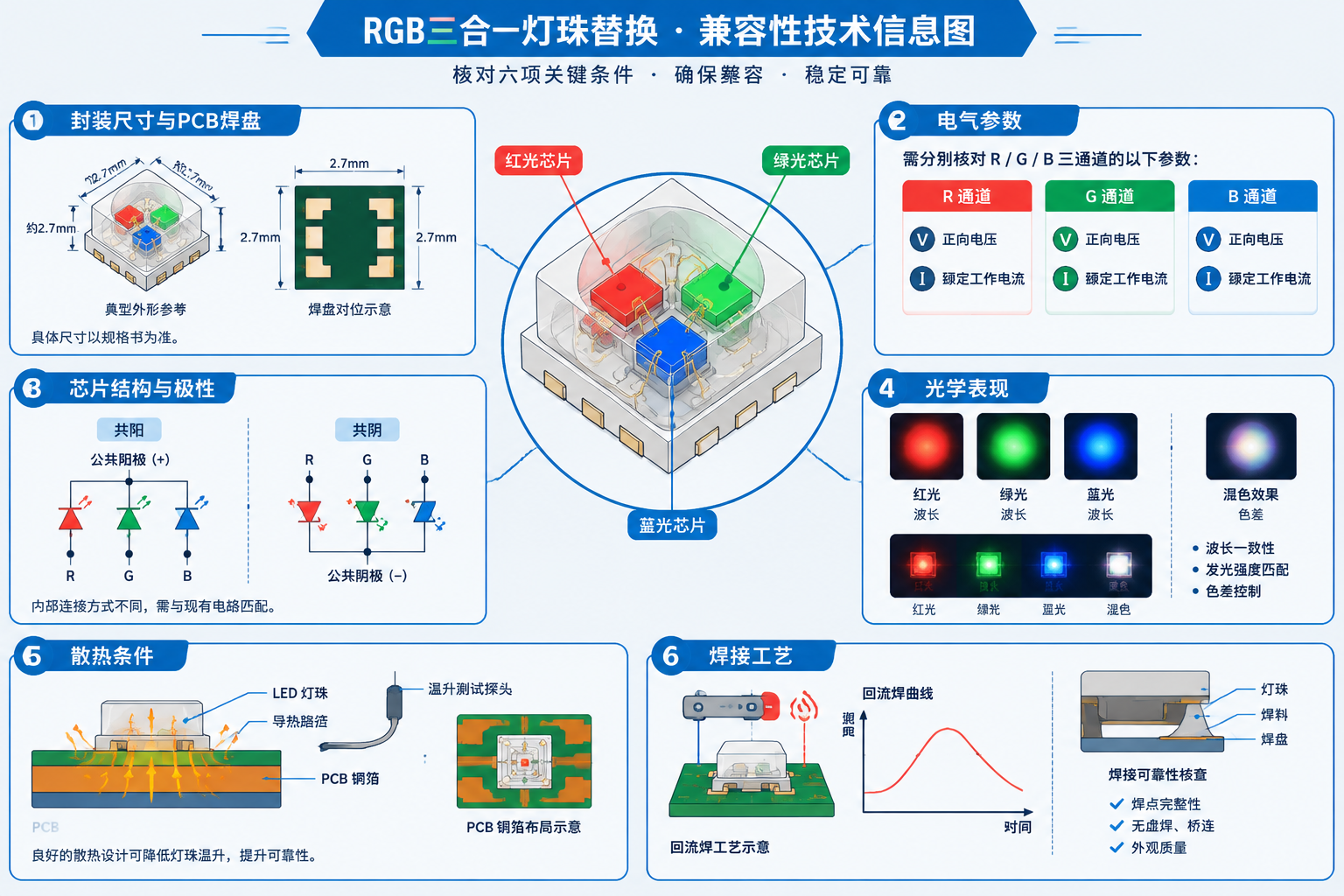

二、璨圆 2727RGB 显示屏灯珠兼容吗？六项关键判断

2.1 封装尺寸与焊盘是否匹配？

尺寸是判断灯珠兼容性的第一步，但不是唯一依据。

除了测量灯珠的长、宽、高，还需要检查 PCB 焊盘的大小、间距和位置。如果新灯珠底部电极布局不同，即使外形接近，也可能无法可靠焊接。

灯珠高度同样值得关注。对于带有导光板、反射片或其他光学组件的产品，封装高度变化可能影响安装空间和光线传播。

因此，判断尺寸兼容时，应同时核对外形图、焊盘图和实际安装结构。

2.2 工作电压与电流是否适配？

RGB 灯珠包含红、绿、蓝三个发光通道，不同颜色芯片的正向电压可能不同。

更换前，需要分别核对三个通道的正向电压、额定工作电流和电流限制，并确认原电路采用恒流驱动、限流电阻还是其他驱动方式。

如果新灯珠需要的电流超出原驱动电路的能力，可能出现亮度不足或工作异常。若实际电流超过灯珠允许范围，则可能导致过热、光衰加快甚至芯片损坏。

此外，还需要区分持续工作电流和脉冲电流。允许短时间使用的峰值电流，不代表可以作为长期工作电流。

判断电气兼容性，应核对完整的电气规格，而不是只比较单个电压数值。

2.3 RGB 芯片结构与引脚定义是否一致？

RGB 三合一通常表示一个封装中集成红、绿、蓝三个发光通道，但不同产品的芯片排列、内部连接和引脚定义可能不同。

例如，共阳结构与共阴结构的驱动要求并不相同。如果原电路与替换灯珠的连接方式不一致，即使封装尺寸相同，也不能直接认定兼容。

采购前应确认产品的引脚定义图、内部结构说明及驱动要求。如果现有资料无法明确相关信息，应先向供应商核实，再决定是否采购样品。

2.4 亮度与颜色能否保持一致？

RGB 灯珠的颜色表现主要受到各通道波长、发光强度和驱动条件等因素影响。

如果新灯珠的绿色通道明显偏亮，或者红色通道的波长与原产品差异较大，混合后的颜色就可能发生变化。

对于由大量灯珠组成的显示模组，新旧产品的光学差异还可能形成局部色块。灯珠能够正常点亮，并不代表最终显示效果一致。

建议在相同驱动条件、环境温度和测试方式下，对比新旧灯珠的发光强度与颜色表现。对于颜色要求严格的应用，还应核对分光分色数据及批次一致性。

2.5 工作温升与散热条件是否合适？

灯珠工作时会产生热量。若散热条件不足，芯片温度升高可能影响亮度、颜色和长期可靠性。

更换前，应对比新旧产品的功耗、热性能和推荐工作条件，并检查 PCB 铜箔面积、散热路径及周围环境温度。

即使两款灯珠外形相同，也可能因芯片结构和工作电流不同而产生不同的温升。

建议在规定的驱动条件下开展温升测试，观察持续点亮后的亮度和颜色变化，并按照产品规格书中的温度限制进行评估。

2.6 焊接工艺是否适用？

不同灯珠的焊盘设计、封装材料和推荐焊接条件可能不同。若直接沿用原有工艺而不核对新产品要求，可能出现虚焊、焊料不足或封装受损等问题。

更换前，应检查焊盘图、焊接要求和推荐回流焊曲线。完成焊接后，还需要进行连接检查、电气测试和点亮测试。

对于手工维修，应使用适合精密电子元件的设备，并控制加热时间。对于批量生产，则应验证焊接工艺窗口和生产良率。

三、2727RGB 与 2835 RGB 灯珠有什么区别？

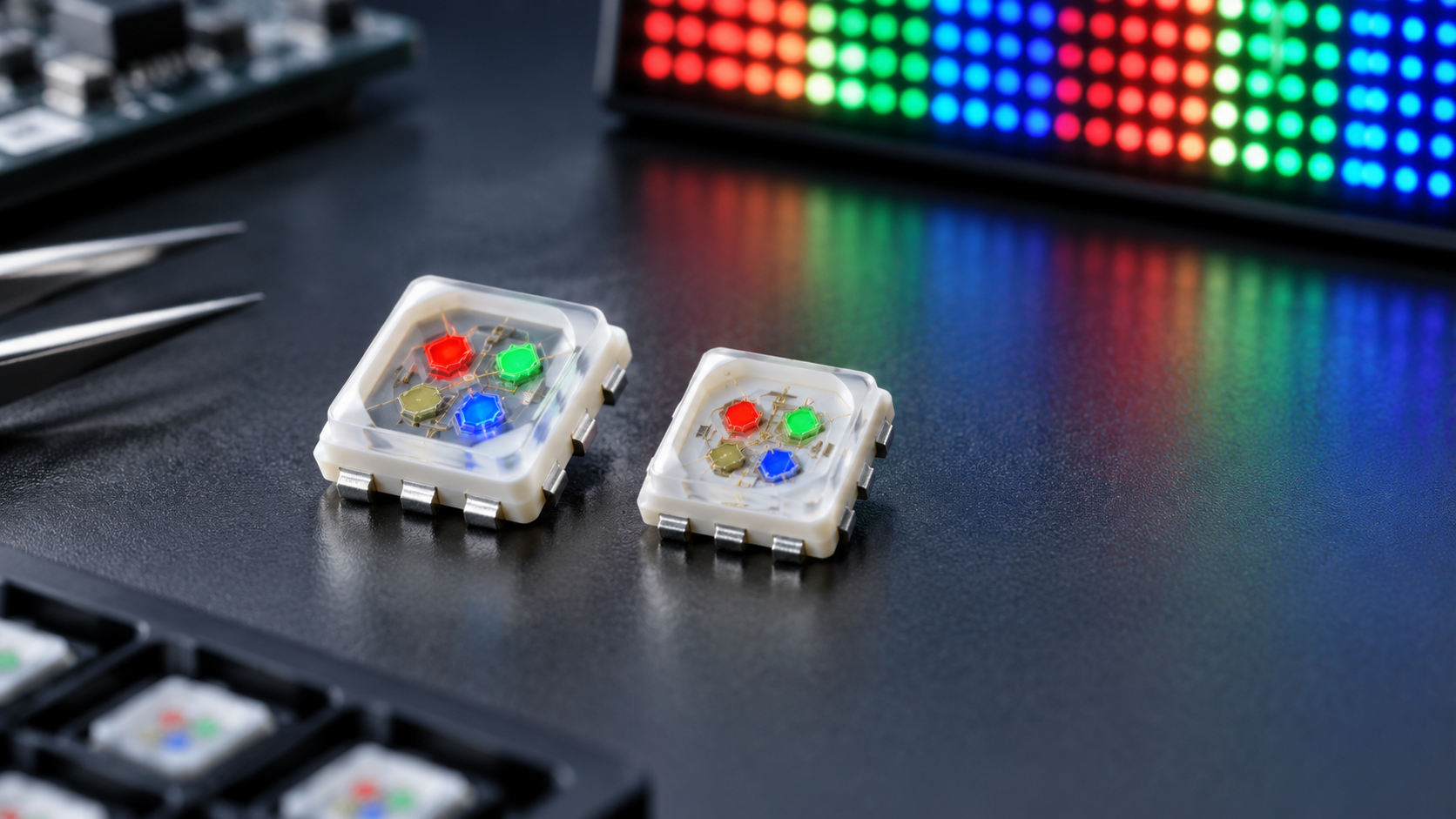

3.1 封装尺寸与安装要求对比

2727RGB 和 2835 RGB 的常见外形尺寸不同，因此对应的 PCB 设计和安装要求也可能不同。

以上尺寸仅供初步参考，具体产品应以对应规格书为准。尤其需要注意，2835 这一封装名称本身并不能证明产品一定集成 RGB 三色芯片。

3.2 2727RGB 一定比 2835 RGB 更省电吗？

不一定。封装尺寸不能直接决定功耗。

灯珠的实际功耗与工作电压、工作电流和驱动方式有关，芯片发光效率及散热条件也会影响最终表现。

如果需要比较两款产品的能耗，应在相同目标光输出、相近环境条件和合理工作范围内测量实际输入功率。仅凭封装尺寸，无法判断哪款产品更节能。

3.3 哪些情况下优先考虑 2727RGB？

如果原 PCB 焊盘与 2727RGB 匹配，而且安装空间有限，可以优先评估这种封装。

但对于维修和量产项目，还需要核对三个颜色通道的电气参数、发光强度、波长及散热条件。

如果原有产品对颜色一致性要求较高，应在样品阶段完成光学对比，并确认后续批次的规格稳定性。

3.4 哪些情况下不建议直接替换？

以下情况不适合未经验证就直接更换：

• 原灯珠型号和电气连接方式不明确。
• 新旧灯珠的波长或发光强度存在明显差异。
• PCB 焊盘与新灯珠不匹配。
• 原驱动电路无法满足新灯珠的工作要求。
• 产品对颜色一致性要求严格，但尚未进行光学验证。
• 新灯珠的焊接要求与现有生产工艺不匹配。

出现上述情况时，应先补齐技术资料，再进行样品验证。必要时，还需要评估驱动电路、PCB 或光学结构的调整方案。

四、如何测试 2727RGB 灯珠是否兼容？

4.1 第一步：收集原灯珠资料

在购买替换产品之前，建议尽可能准备以下信息：

• 原灯珠型号和实物照片。
• 原产品规格书及封装尺寸。
• 红、绿、蓝通道的电气和光学参数。
• PCB 焊盘图与驱动电路资料。
• 原产品的工作环境和温度要求。
• 现有焊接工艺及安装方式。

如果原型号无法识别，可以通过实物测量、照片记录和电路检查缩小候选范围。

但照片和外观测量只能用于初步判断，无法单独确认芯片结构、内部连接方式及完整电气参数。

4.2 第二步：建立新旧规格对照表

拿到候选灯珠的资料后，可以逐项核对关键参数。

关键参数缺失时，应先向供应商索取正式资料，不宜直接安排批量替换。

4.3 第三步：进行样品点亮测试

规格对照完成后，可以先采购少量样品，验证实际工作表现。

测试时，应检查红、绿、蓝三个通道是否能够独立正常工作，并测量实际电压和电流。

建议重点观察：

• 各颜色通道能否正常点亮。
• 实际电压和电流是否符合设计要求。
• 新旧灯珠的亮度是否接近。
• 混合颜色是否出现明显偏差。
• 是否存在闪烁、异常发热或颜色变化。

测试过程中，应尽量保持驱动方式、环境温度和测试条件一致，以减少外部因素造成的误判。

4.4 第四步：进行温升与稳定性测试

样品能够正常点亮，并不代表适合长期工作。

在规定的工作条件下，应检查灯珠和 PCB 的温升，并观察持续点亮后的亮度及颜色变化。

如果产品需要长时间运行，建议结合实际使用环境制定测试时长和判定标准。对于高温或封闭空间内使用的产品，还应重点评估散热能力。

短时间点亮只能说明样品在当前测试条件下能够工作，不能直接证明其长期寿命或批量可靠性。

4.5 第五步：开展小批量验证

通过规格核对和样品测试后，可以安排小批量试产。

试产阶段应记录产品批次、焊接参数、测试结果和不良情况，重点观察焊接良率、装配偏差及不同批次之间的颜色差异。

如果测试结果符合项目要求，再经过质量评审，逐步确定批量采购方案。

兼容性结论应建立在实际测试数据和明确判定标准的基础上，不宜在缺乏测试报告的情况下宣称某款灯珠适用于固定数量的显示屏型号或具有特定兼容率。

五、显示屏灯珠坏了，更换一个多少钱？

5.1 更换成本由哪些因素决定？

显示屏灯珠的更换费用没有统一标准，实际成本主要取决于灯珠型号、维修难度、检测要求和更换范围。

灯珠采购成本

单价会受到封装规格、芯片性能、采购数量和供货方式影响。特殊波长、颜色分档或定制规格，也可能增加采购成本。

维修人工成本

维修通常涉及设备拆装、故障定位、旧灯珠拆除和新灯珠焊接。若产品结构复杂或维修位置不易操作，人工成本可能增加。

检测成本

检测项目可能包括电气检查、点亮测试、颜色对比和温升测试。对于颜色一致性要求较高的产品，验证工作通常更复杂。

配件成本

如果故障只涉及单颗灯珠，可以评估单颗更换。如果故障涉及灯条、PCB 或整个背光组件，则需要根据实际损坏范围计算配件费用。

返修风险

如果替换型号不匹配，可能需要再次拆装或更换其他部件，从而增加整体维修成本。

5.2 单颗灯珠更换与整条灯条更换有什么区别？

如果只有一颗灯珠损坏，且原型号明确、焊接条件合适，可以评估单颗更换。

如果同一组灯珠已使用较长时间，并出现多颗老化或亮度下降，则应比较单颗维修和整组更换的综合成本。

如果灯条或线路本身损坏，单纯更换灯珠可能无法解决问题，需要进一步检查连接器、电路和相关部件。

5.3 如何获取准确报价？

向供应商询价时，建议准备以下资料：

1. 灯珠型号或清晰的实物照片。
2. 原灯珠规格，包括电压、电流、亮度、波长和引脚定义。
3. 采购数量，说明样品、小批量或长期批量需求。
4. 目标工作条件，包括驱动方式、工作温度和颜色要求。
5. 附加需求，例如样品测试、检测报告或定制服务。

同时，应确认产品是否有现货、是否需要打样，以及批量供货的预计交期。

具体报价应以当前产品型号、采购数量和实际供货条件为准，不宜在缺乏可靠依据时使用固定市场价格。

六、RGB 三合一灯珠的芯片结构如何判断？

6.1 RGB 三合一是什么意思？

RGB 三合一通常表示在一个封装中集成红、绿、蓝三个发光通道。

• R（Red）：红色发光通道。
• G（Green）：绿色发光通道。
• B（Blue）：蓝色发光通道。

通过控制三个通道的发光强度，可以混合出不同颜色。实际色彩表现还会受到波长、驱动电流、光学结构和散热条件影响。

6.2 2835 RGB 是否一定采用三个芯片？

不能仅凭 2835 这个封装名称判断芯片数量。

2835 通常用于描述常见的 LED 封装外形，具体产品是否集成 RGB 三色通道、采用何种内部连接方式，都需要查看产品规格书。

2727RGB 也是如此。封装数字主要用于描述外形规格，RGB 用于说明颜色功能，两者并不能完整说明内部结构。

因此，采购时应索取芯片结构说明、引脚定义图和电气参数，避免仅凭封装名称推断技术细节。

6.3 芯片结构会影响哪些性能？

电气连接方式： 内部连接结构不同，可能导致引脚定义和驱动要求不同。

亮度与功耗： 芯片效率、工作电流和散热条件共同影响亮度和实际功耗。

颜色混合效果： 各颜色通道的波长、发光强度和芯片位置会影响最终的混光表现。

焊接与安装设计： 焊盘位置、极性和封装结构会影响 PCB 设计及焊接工艺。

因此，2727RGB 与 2835 RGB 的比较不能只关注外形尺寸，还应结合电气、光学和机械参数进行综合判断。

七、如何选择适合 2727RGB 兼容项目的供应商？

7.1 优先核对技术资料

采购前，应确认供应商能否提供完整的产品规格书、封装尺寸图、引脚定义和必要的光学数据。

对于原型号已经停产或资料不完整的项目，还需要结合实物测量、电路检查和样品测试进行评估。

供应商能够提供相近封装的 LED 产品，并不意味着这些产品都可以直接替换特定型号。具体兼容性仍需根据实际技术参数和测试结果确认。

7.2 关注颜色一致性和批次管理

对于多颗灯珠组成的显示模组，颜色一致性会直接影响最终显示效果。

选型时，应关注红、绿、蓝各通道的波长、发光强度及分档信息。对于长期采购项目，还应确认批次管理方式和后续补货的一致性要求。

如果产品对色彩表现要求较高，建议在样品阶段进行多颗对比，并保留经过确认的样品和测试记录。

7.3 评估样品验证与量产能力

样品验证不仅用于确认灯珠能否正常点亮，还需要检查焊接适应性、温升、颜色表现和批次一致性。

对于 OEM、ODM 和批量生产项目，应提前明确封装尺寸、颜色通道、电气参数、目标亮度和工作环境。

进入量产前，还需要确认检验标准、产品规格、生产工艺和供货计划。实际定制范围、交期及供货能力，应根据具体型号和订单要求进一步确认。

7.4 结合项目需求选择产品

不同 LED 封装和颜色方案适用于不同应用场景。选择时，应先明确安装空间、驱动方式、光学要求和工作环境，再对照正式规格书筛选候选产品。

恒彩电子提供 LED、SMD 灯珠相关产品与技术信息，涉及 SMD 2835、EMC3030、5050、3528、3433 及陶瓷系列等封装产品。具体产品是否适合 2727RGB 替换项目，需要根据对应规格和样品验证结果确定。

更多产品信息可访问官网：https://www.h-cled.com/

八、采购 2727RGB 灯珠时，如何避免选错？

8.1 不要只看封装尺寸

尺寸相同不代表电气参数、芯片结构和引脚定义一致。采购前应逐项比较原产品与候选灯珠的规格书，并确认焊盘是否匹配。

8.2 不要只比较单颗价格

采购成本还包括样品验证、焊接测试、质量检查和潜在返工费用。比较报价时，应确认不同供应商提供的产品在规格、测试条件和质量要求方面是否具有可比性。

8.3 不要忽略颜色一致性

不同灯珠的波长、发光强度和驱动条件可能存在差异。如果在同一模组中混用参数差异较大的灯珠，可能出现局部色差。

对于颜色要求较高的项目，应核对光学参数和分档信息，必要时进行多颗样品对比。

8.4 不要跳过样品测试

即使两款灯珠的规格参数接近，也应通过实际测试确认其工作表现。

维修项目可以先进行少量替换验证；量产项目则应安排小批量试产，记录焊接良率、温升、亮度和颜色变化。

8.5 采购前检查清单

• [ ] 已确认原灯珠型号。
• [ ] 已核对封装尺寸和焊盘布局。
• [ ] 已核对红、绿、蓝通道的电压与电流。
• [ ] 已确认芯片结构和引脚定义。
• [ ] 已比较发光强度、波长和颜色一致性。
• [ ] 已确认工作温度和散热条件。
• [ ] 已完成样品点亮测试。
• [ ] 已开展必要的温升和稳定性测试。
• [ ] 已确认焊接工艺要求。
• [ ] 已明确批次一致性和供货要求。

项目对颜色一致性和长期稳定性的要求越高，就越需要完整的技术资料与测试记录。

九、璨圆 2727RGB 显示屏灯珠兼容常见问题

9.1 璨圆 2727RGB 兼容哪些显示屏？

需要根据显示屏内部灯珠型号、PCB 焊盘、驱动电路和光学要求判断。不能仅凭显示屏品牌或外观确定兼容性。

9.2 2727RGB 可以直接替换 2835 RGB 吗？

不一定。两者的常见封装尺寸不同，焊盘布局、电气参数和内部结构也可能存在差异。只有在关键参数匹配并通过样品测试后，才能判断是否适合替换。

9.3 2727RGB 灯珠的工作电压是多少？

不同型号及颜色通道的正向电压可能不同。具体数值应以对应产品的正式规格书为准，并结合实际驱动电流确认。

9.4 2727RGB 灯珠的亮度是多少？

亮度取决于芯片性能、颜色通道、驱动电流和测试条件。比较不同产品时，应采用相近的测试条件，并确认数据对应的颜色通道，不能直接套用其他型号的参数。

9.5 更换 RGB 灯珠后为什么会出现色差？

可能原因包括芯片波长不同、亮度分档不同、驱动电流不一致，以及光学结构发生变化。

如果同一模组中混用了新旧灯珠，原有灯珠的老化程度也可能造成亮度差异。应先检查驱动条件，再对比各通道的光学参数，必要时统一批次并进行分光分色验证。

9.6 显示屏灯珠坏了，可以自行更换吗？

具备电子维修经验和适当设备的人员，可以评估是否自行更换。但显示屏拆装和精密焊接存在一定风险，操作不当可能损坏 PCB、焊盘或周围的光学部件。

如果缺乏相关经验，建议交由专业维修人员处理。操作前应按照设备安全要求断电。

9.7 如何判断替换灯珠是否适合长期使用？

除规格核对和点亮测试外，还需要根据实际工作条件进行温升、稳定性和必要的可靠性测试。

短时间测试只能证明样品在特定条件下能够工作，不能直接证明长期寿命。对于批量项目，还应评估批次一致性和持续供货情况。

9.8 如何获取兼容替代方案？

建议准备原灯珠型号、规格书、实物照片、PCB 信息、采购数量和工作条件，再根据关键参数筛选候选产品。

如果现有产品无法满足要求，还需要评估定制方案的可行性、样品测试安排和批量供货条件。具体型号和交期应以实际确认结果为准。

十、如何判断 2727RGB 显示屏灯珠是否值得替换？

璨圆 2727RGB 显示屏灯珠的替换判断，应从封装尺寸、电气参数、芯片结构、光学表现、热性能和焊接条件六个方面入手。

对于维修项目，首先确认原灯珠型号、焊盘和驱动电路，再评估单颗更换或整组更换的成本。对于采购与量产项目，则需要进一步关注颜色一致性、焊接良率、批次管理和长期供货稳定性。

实际选型时，可以按照规格核对、样品点亮、温升测试和小批量验证的顺序逐步开展。只有关键条件满足要求，并获得相应测试结果，才能确定替换方案是否适用。

如果原灯珠资料不完整，应优先补齐关键参数；如果新旧产品存在明显差异，则应先评估是否需要调整驱动电路、PCB 或光学结构，而不是仅凭封装尺寸作出替换决定。
