亿光 35-28S 3528 灯珠替换，不能只看外形尺寸是否一致，还需要核对正向电压、工作电流、亮度、色温、焊盘、极性及散热条件。对于不修改原 PCB 的项目，优先选择封装尺寸、电气参数和光学表现均符合设计要求的兼容型号，并通过样品测试确认实际使用效果。
| 关键检查项 | 替换前需要确认什么？ |
|---|---|
| 封装尺寸 | 长、宽、高及尺寸公差是否符合原设计 |
| 正向电压 VF | 候选灯珠的电压范围是否适合原驱动电路 |
| 工作电流 IF | 额定电流及允许工作条件是否满足要求 |
| 发光效果 | 亮度、色温、显色指数和发光角度是否符合要求 |
| 焊盘与极性 | 电极位置、焊盘尺寸及正负极方向是否匹配 |
| 散热与寿命 | 工作温度、散热条件和可靠性要求是否满足 |
| 供货与成本 | 批次一致性、交期、技术资料及综合成本是否合适 |
替换前，应先确认原型号的完整规格，并结合实际电路和测试结果判断兼容性。封装名称相同，不代表两款灯珠可以直接互换。
1. 3528 灯珠是什么？为什么需要替换？
1.1 3528 灯珠的基本特点
3528 通常指一种表面贴装 LED 封装规格，常见外形尺寸约为 3.5 mm × 2.8 mm。其体积较小，适合安装在空间有限的 PCB 电路板上，常见于装饰照明、指示灯、灯条及部分显示设备。
需要注意，3528 表示的是常见封装尺寸，并不代表固定的功率、亮度或工作电压。不同型号在芯片结构、封装材料、电气参数和光学表现方面可能存在差异。
选型时，应重点查看以下资料：
- 封装尺寸图及尺寸公差。
- 正向电压和额定工作电流。
- 亮度或光通量分档。
- 色温、显色指数及发光角度。
- 电极位置、极性及焊盘要求。
- 工作温度范围和相关可靠性资料。
如果只有灯珠实物，可以通过测量尺寸、观察焊盘和检查原电路进行初步判断，但这些信息不能完全代替产品数据手册。
1.2 哪些情况下需要替换灯珠？
实际生产和维修中，更换 3528 灯珠通常有以下原因。
- 原型号供货不足： 交期较长或采购渠道发生变化，需要评估其他兼容产品。
- 采购成本调整： 希望降低物料成本，同时保持产品性能和质量要求。
- 灯珠出现故障： 使用过程中发生不亮、亮度下降或颜色变化等问题。
- 产品性能调整： 需要重新评估色温、显色指数、亮度或发光效率。
- 增加供应来源： 通过验证其他产品，降低对单一物料来源的依赖。
替换的目标并非简单地找到尺寸相同的零件，而是在满足电路要求的前提下，尽量保持原产品的发光效果、运行稳定性和生产良率。

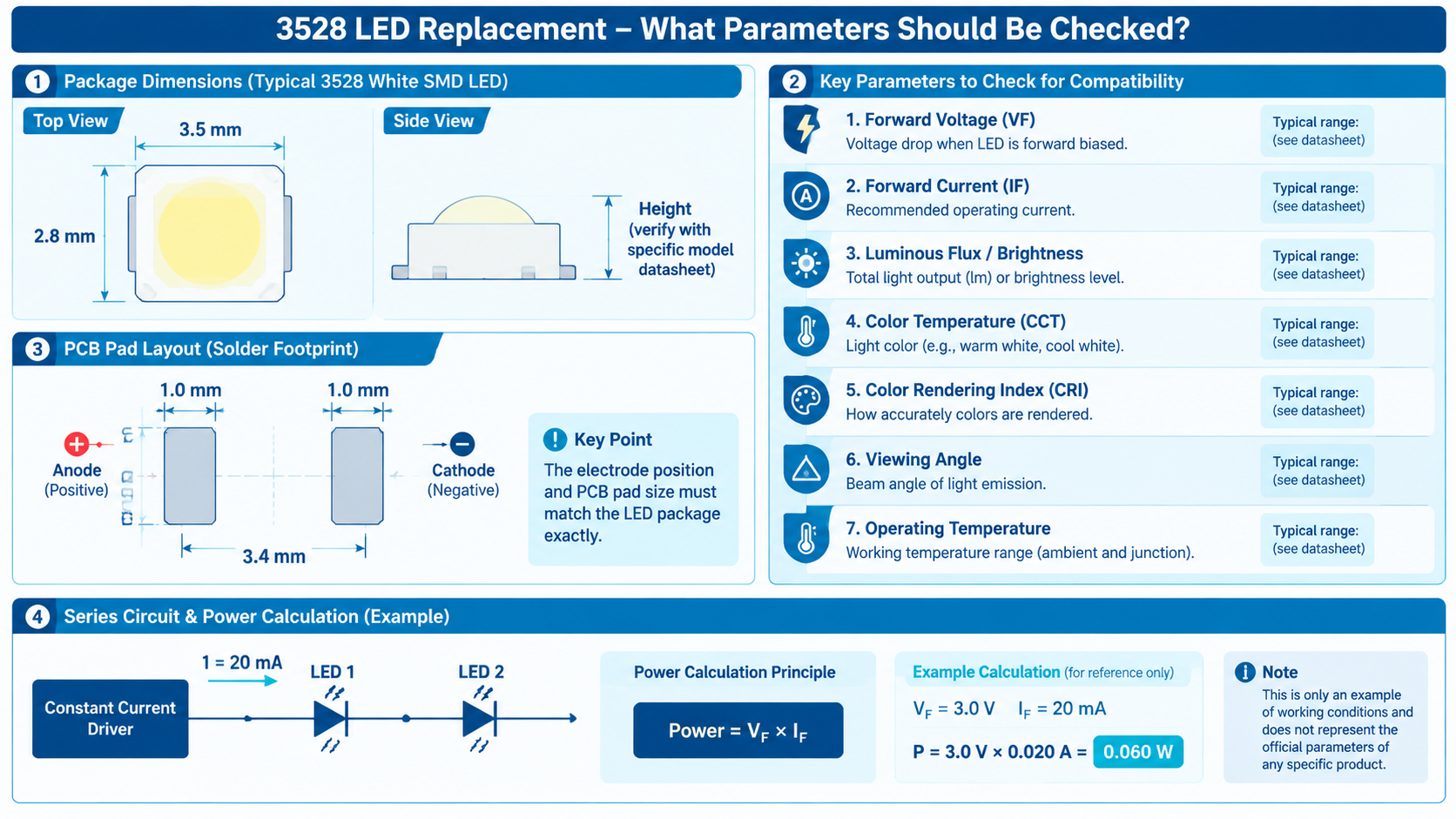

2. 3528 灯珠替换需要核对哪些参数？
判断候选灯珠能否替换原型号，需要综合检查封装、电气参数、光学表现和热性能。
2.1 尺寸与封装是否匹配？
常见 3528 SMD LED 的外形尺寸约为 3.5 mm × 2.8 mm，但不同产品的高度、焊盘形状和尺寸公差可能有所不同。
替换前，应重点检查以下项目：
- 长度和宽度： 确认灯珠能够安装在原有 PCB 的指定位置。
- 封装高度： 检查灯珠是否会与灯罩、透镜或相邻元件发生干涉。
- 焊盘位置： 确认电极与 PCB 焊盘能够正确接触。
- 极性方向： 检查正极和负极排列是否符合原电路。
- 焊接条件： 确认候选产品适用于现有焊接工艺。
即使两款产品都标注为 3528，也不能据此认定它们的封装结构完全一致。对于空间紧凑的灯板，尺寸和电极位置的细微差异都可能影响安装与焊接。
如果 PCB 无法修改，应优先选择封装图和焊盘布局均经过核对的候选型号。
2.2 正向电压与工作电流
正向电压 VF 是 LED 在指定工作条件下两端的电压，工作电流 IF 则是流过灯珠的电流。这两个参数直接影响灯珠的工作状态和驱动要求。
例如，某款灯珠在指定电流下的正向电压约为 3 V。如果替代灯珠的正向电压不同，串联后的总电压需求也会发生变化。
工作电流同样需要重点检查。如果候选灯珠的允许工作电流低于原电路实际提供的电流，继续沿用原驱动条件可能导致温升增加、光衰加快或器件损坏。
选型时应注意：
- 对比两款产品在相同测试条件下的正向电压范围。
- 确认候选灯珠的额定电流和允许工作条件。
- 检查驱动器的输出电流及电压范围。
- 考虑正向电压随器件差异和温度变化的情况。
- 不要将不同测试条件下的参数直接进行比较。
白光 LED、红光 LED 及其他颜色的 LED，其正向电压可能存在明显差异。不能仅凭颜色、封装或外观判断电气兼容性。
2.3 亮度、色温与显色指数
电气参数匹配后，还需要确认替换灯珠能否保持原有发光效果。
亮度与光通量： 应根据产品数据手册中的对应指标进行比较，并确认测试电流和测试条件一致。若同一灯板上的灯珠亮度差异明显，点亮后可能出现明暗不均。
色温： 色温会影响白光的视觉感觉。较低色温通常呈现偏暖的白光，较高色温则更偏冷。需要保持灯板颜色一致时，应选择符合原设计要求的色温范围。
显色指数 CRI： 该指标用于描述光源还原物体颜色的能力。对于商业照明、展示照明和需要准确辨色的应用，应根据产品要求进行核对。
发光角度： 不同灯珠的出光分布可能不同，即使电气参数接近，也可能改变灯具的照射范围和表面亮度分布。
此外，色温相同不代表颜色一定完全一致。色容差、显色指数、封装结构及灯具光学设计都可能影响最终效果。
对于需要整板颜色统一的产品，建议在相同驱动条件下对比样品，并根据实际应用确定可接受的亮度和颜色偏差。
2.4 工作温度与可靠性
LED 的可靠性与工作电流、工作温度、散热条件和封装材料等因素有关。
替换前，应查看候选产品的数据手册，确认其工作温度范围和相关热性能要求。对于长期点亮的灯具，还需要检查 PCB 的散热能力以及灯珠周围是否容易积热。
不同产品的寿命数据不一定可以直接横向比较，因为测试环境、驱动条件和寿命判定标准可能不同。
实际验证时，可以使用热电偶或红外测温设备检查样品温升。测试过程中应尽量保持环境温度、驱动条件和测量位置一致。
2.5 原型号与候选型号参数对照表
| 对比项目 | 原型号 | 候选替代型号 |
|---|---|---|
| 完整型号 | 根据原始标签或数据手册填写 | 根据产品资料填写 |
| 外形尺寸 | 核对封装图 | 核对封装图 |
| 正向电压 VF | 记录测试条件及范围 | 对照原型号要求 |
| 工作电流 IF | 记录额定工作条件 | 确认允许工作范围 |
| 亮度或光通量 | 记录分档及测试条件 | 对照原产品要求 |
| 色温及显色指数 | 根据实际应用记录 | 确认符合设计要求 |
| 极性与焊盘 | 根据 PCB 和封装图确认 | 确认能够正确安装 |
| 工作温度 | 核对数据手册 | 核对数据手册 |
| 供货信息 | 记录原采购情况 | 核对交期、批次及技术资料 |
由于目前没有提供原型号的完整数据手册，上表不填写未经核实的具体参数。取得原始资料后，再逐项填写实际数值，能够提高替换判断的准确性。
3. 3528 灯珠与 2835 灯珠有什么区别？可以直接互换吗？
3528 和 2835 都是常见的 SMD LED 封装类型，但两者不一定能够直接互换。即使外形尺寸接近，也需要核对焊盘、电气参数、极性及散热条件。
| 对比项目 | 3528 灯珠 | 2835 灯珠 |
|---|---|---|
| 常见尺寸 | 3.5 mm × 2.8 mm | 2.8 mm × 3.5 mm |
| 封装结构 | 取决于具体型号 | 取决于具体型号 |
| PCB 焊盘 | 按封装图核对 | 按封装图核对 |
| 电气参数 | 取决于具体型号 | 取决于具体型号 |
| 热性能 | 取决于内部结构及安装条件 | 取决于内部结构及安装条件 |
| 直接替换 | 需要验证 | 需要验证 |
3.1 两种封装的主要区别
两种封装的名称通常与其外形尺寸有关，但名称本身不能完整说明内部结构。
不同产品在芯片尺寸、封装材料、电极设计和散热结构方面可能存在差异。部分 2835 产品针对发光效率或散热需求进行了设计，但不能据此认定所有 2835 灯珠都比 3528 更亮或更耐用。
同样，两种封装的额定功率也不是固定值。具体性能需要结合芯片结构、工作电流和产品规格判断。
对于 PCB 设计，焊盘尺寸与电极位置尤其重要。如果封装布局不同，即使灯珠能够放入安装区域，也可能无法正确焊接。
3.2 什么情况下可以考虑使用 2835 替代 3528？
如果原灯板允许调整，可以评估采用 2835 的可行性。重点检查以下三个方面：
- PCB 是否允许修改： 如果焊盘不匹配，可能需要重新设计电路板。
- 驱动电路是否适用： 新灯珠的正向电压和工作电流必须符合驱动条件。
- 散热和光学设计是否满足要求： 替换后需要重新检查温升、亮度分布及照射范围。
如果产品已经量产，且无法修改 PCB，通常应优先寻找经过尺寸和电气验证的 3528 兼容型号。
如果正在开发新产品，则可以将两种封装纳入评估，通过样品测试比较亮度、功耗、温升和整体成本，再确定合适的方案。
4. 3528 灯珠的功率是多少？如何计算？
3528 是封装规格，不代表固定的功率等级。不同芯片、颜色和工作条件下，灯珠的电功率可能存在差异。
4.1 3528 灯珠的功率计算方法
LED 的电功率可以通过以下公式计算：
电功率（W）＝正向电压（V）× 工作电流（A）
例如，某款灯珠在指定工作条件下的正向电压为 3.0 V，工作电流为 20 mA。
首先将电流换算成安培：
20 mA ＝ 0.020 A
然后代入公式：
3.0 V × 0.020 A ＝ 0.060 W
因此，该灯珠在这一工作条件下的电功率为 0.060 W。
这个数值仅为计算示例，不代表原型号的官方功率参数。实际计算时，应使用具体产品在相应工作条件下的正向电压和电流。
4.2 替换灯珠时，功率越高越好吗？
功率更高并不代表发光效率一定更高。
如果一款灯珠消耗更多电能，却没有带来相应的光输出提升，其能效可能并不理想。较高的工作电流还可能增加发热，使灯珠和周围元件承受更大的热负担。
因此，选型时应同时比较光输出、工作电流、温升和驱动条件。对于原有灯具，不应仅凭候选产品的标称功率更高，就直接进行替换。
4.3 如何估算整板功耗？
整板功耗需要结合灯珠数量及电路连接方式进行计算。
串联电路： 同一串中的灯珠流过相同电流，总正向电压约等于各灯珠正向电压之和。
并联电路： 不同支路需要合理分配电流。如果直接并联多颗参数存在差异的 LED，可能出现电流分配不均的问题。
如果一块电路板包含多串灯珠，可以分别计算各支路功耗，再将各支路功耗相加。若需要估算整机输入功耗，还应考虑驱动器的转换损耗。
对于生产和维修项目，建议记录实际输入电压、工作电流和温升，以便判断替换方案是否增加了电路负担。
5. 替换 3528 灯珠时，串联和驱动需要注意什么？
即使候选灯珠的封装和参数基本匹配，驱动电路仍然会影响替换结果。连接方式不合理，可能导致电流过大、发光不稳定或器件损坏。
5.1 串联电路需要满足什么条件？
串联电路中，每颗灯珠流过的电流相同，因此所有灯珠都必须能够承受该工作电流。
设计和替换时，应确认以下项目：
- 每颗灯珠的正向电压及其变化范围。
- 所有灯珠串联后的总正向电压。
- 恒流驱动器的输出电压范围。
- 驱动器的额定输出电流。
- 整串灯珠的极性和连接方式。
如果候选灯珠的正向电压与原型号不同，整串灯珠的电压需求也可能变化。此时应检查驱动器是否仍能维持稳定的恒流输出。
对于多串并联电路，还应考虑支路之间的电流平衡，不能只根据灯珠数量和电源电压判断电路是否安全。
5.2 12 V 电源可以直接驱动多少颗 3528 灯珠？
不能只根据电源标称电压决定串联数量。
例如，假设某款 LED 在目标工作电流下的正向电压约为 3 V，那么 4 颗串联后的总正向电压约为 12 V。
但这并不意味着可以将 4 颗灯珠直接接到 12 V 电源上。LED 的正向电压会随器件差异和温度变化，电源电压也可能存在偏差。
如果缺少合适的限流措施，流过灯珠的电流可能超出允许范围，进而造成过热、亮度变化或器件损坏。
更合适的做法是根据数据手册确定工作点，并使用符合要求的恒流驱动器。如果采用限流电阻，则需要结合电源电压、灯珠正向电压和目标电流进行计算。
对于已经设计完成的灯具，替换前还应检查原驱动器规格。若采用恒压供电方案，应确认限流设计和各支路的连接方式，而不是仅凭 12 V 或其他电源标称值决定灯珠数量。
6. 如何选择 3528 灯珠的替代产品？
替代产品的选择需要兼顾技术兼容性和供应稳定性。采购价格固然重要，但如果灯珠无法正常焊接，或批次之间的色温差异过大，后续检测与返工成本也可能增加。
6.1 选择替代灯珠时，需要比较哪些项目？
建议从以下六个方面进行评估。
- 封装兼容性： 外形尺寸、高度、焊盘位置和极性符合原设计。
- 电气参数： 正向电压、额定电流及允许工作条件满足要求。
- 光学参数： 亮度、色温、显色指数和发光角度符合产品标准。
- 可靠性资料： 能够提供可查阅的数据手册及适用的测试资料。
- 供应能力： 批次一致性、交期和后续供货安排符合项目需求。
- 综合成本： 同时考虑采购价格、检测费用、返工风险和预期使用寿命。
工程师可以先建立参数对照表，再对候选型号进行筛选。对于批量生产项目，还应保留样品编号、测试记录和批次信息。
在替代关系尚未验证之前，不宜直接将两个型号标注为完全等效。即使规格表中的部分数值接近，也需要检查实际应用中的表现。
6.2 恒彩电子的 3528 SMD LED 替代方案
针对 3528 SMD LED 替换项目，可以从原型号资料入手，逐项确认封装、电气参数和光学要求。恒彩电子提供 SMD LED 相关产品与选型支持，产品系列涵盖 3528、2835、5050 和 EMC3030 等封装。
如果项目用于灯条、指示灯或其他照明产品，还应说明工作环境、驱动方式、点亮时间和温升要求。这些信息有助于缩小候选型号范围。

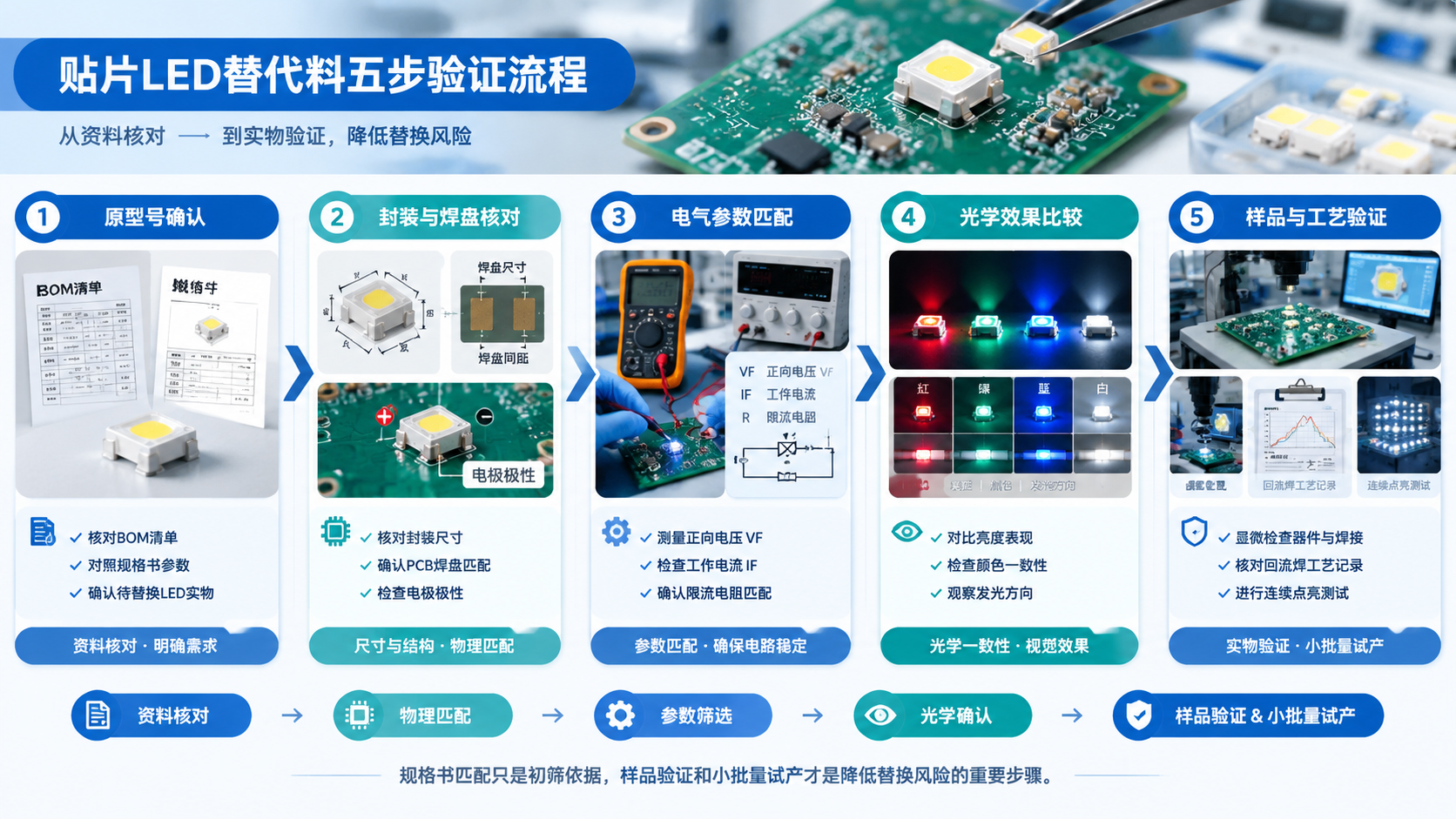

实际选型可以按以下流程进行：
- 提供原灯珠完整型号及数据手册。
- 提供 PCB 焊盘图、实物照片或封装尺寸。
- 说明目标工作电流、驱动电压和所需发光效果。
- 对比候选型号的规格与测试条件。
- 通过样品测试确认是否满足原设计要求。
在缺少具体型号数据和测试结果时，不能直接认定某款候选灯珠与原型号完全等效。只有经过参数核对和样品验证，才能判断其是否适用于目标产品。
6.3 替换前为什么建议先测试样品？
样品测试能够提前发现尺寸、电气和光学方面的问题。对于批量生产项目，这一步有助于降低后续返工风险。
检查焊接效果。 确认灯珠能够正确安装，焊点是否均匀，有无偏移或虚焊。
比较发光表现。 在相同驱动条件下，对比亮度、色温和出光分布。
测量电气参数。 记录工作电压、工作电流及其变化情况。
检查温升。 在接近实际使用的条件下运行样品，确认温度符合产品要求。
验证整机稳定性。 如果灯珠用于灯条、灯具或显示设备，应在实际工作环境中检查发光均匀性和运行状态。
在测试条件允许时，还可以安排连续点亮测试或温度循环测试。测试时间和判定标准应根据产品要求确定，不能仅凭短时间点亮就认定寿命和可靠性完全相同。
完成样品验证后，可以先进行小批量试产，确认生产良率、光学表现和温升符合要求，再安排后续批量采购。
7. 3528 灯珠替换常见问题
7.1 3528 灯珠的标准尺寸是多少？
常见 3528 SMD LED 的外形尺寸约为 3.5 mm × 2.8 mm。不过，实际高度、焊盘形状和尺寸公差需要以具体型号的封装图为准。
替换时，应先确认原型号的准确尺寸，再检查 PCB 焊盘是否匹配。
7.2 3528 灯珠可以用普通 3528 灯珠替换吗？
有可能，但不能只看封装名称。
替换前需要核对正向电压、工作电流、亮度、色温、极性和散热要求。如果新灯珠的焊盘或电气参数不同，还需要评估 PCB 和驱动电路是否允许调整。
对于批量产品，建议先进行样品测试，再确认替换方案。
7.3 3528 灯珠和 2835 灯珠哪个更好？
两者没有适用于所有场景的绝对优劣。
如果需要保持原 PCB 不变，通常应优先寻找兼容的 3528 型号。如果可以修改电路板，则可以根据亮度、散热、功耗和成本评估 2835。
最终选择应依据具体型号的参数和实际测试结果，而不是只看封装名称。
7.4 3528 灯珠一般是多少瓦？
3528 是封装规格，不代表固定功率。
灯珠的电功率可以通过正向电压乘以工作电流计算。例如，工作电压为 3.0 V、电流为 20 mA 时，电功率为 0.060 W。
这个数值仅适用于上述示例条件。实际产品应以数据手册和工作点为准。
7.5 替换灯珠时，色温必须完全相同吗？
如果产品需要保持原有的白光效果，建议选择相同或符合允许偏差的色温。
不过，色温相同不代表两款灯珠的颜色看起来一定完全一致。显色指数、色容差、发光角度和实际光学结构也可能影响最终效果。
对于需要整板颜色统一的产品，建议在相同条件下比较样品，并根据产品标准确定可接受的偏差范围。
7.6 如何判断候选灯珠是否可以直接替换？
可以先检查封装尺寸、焊盘位置和极性，再对比正向电压、工作电流、亮度及色温等参数。
如果 PCB 和驱动电路均不允许修改，候选灯珠应满足原设计的关键要求。完成参数核对后，还需要通过样品焊接、电气测试、温升检查和整机验证，才能确认其适用性。
8. 替换 3528 灯珠时，如何降低风险？
替换过程中，最重要的是确认候选灯珠能否满足原有电路和产品要求，而不是单纯寻找外形相同的零件。
- 确认封装： 核对尺寸、焊盘、高度和极性。
- 比较参数： 检查正向电压、工作电流、亮度和色温。
- 验证样品： 检查焊接效果、温升和整机表现。
- 评估供货： 关注技术资料、批次一致性、交期和后续供货能力。
对于工程师和采购人员，建议在替换前准备原型号、数据手册、PCB 图片及驱动参数，并建立完整的候选型号对照记录。
经过参数核对、样品测试和必要的小批量试产后，再确定是否适用于原产品及后续生产。这样能够更有效地控制焊接返工、发光差异和长期运行风险。
