本文系统解析UVC 275nm灯珠的深紫外杀菌原理、核心电性参数、散热设计与主流应用场景，帮助产品工程师与采购商高效完成消杀方案选型。
一、 UVC 275nm灯珠的深紫外杀菌原理与结构组成

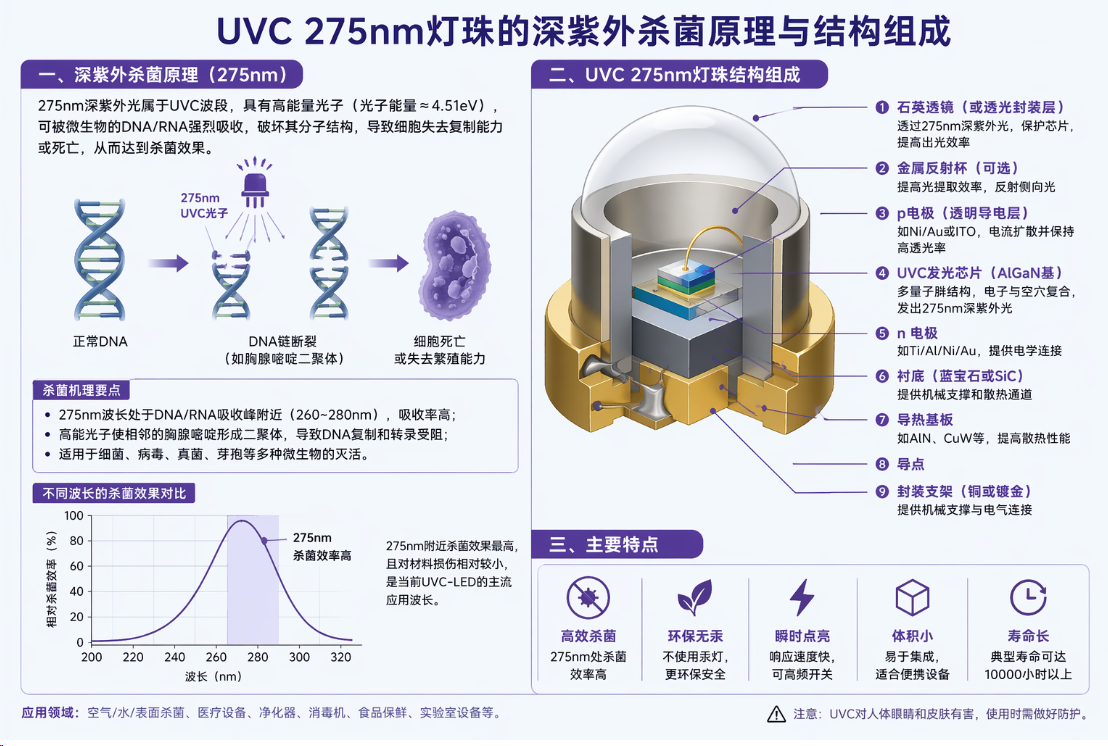

1.1 深紫外（UVC）LED半导体发光原理
UVC 275nm灯珠是一种发射深紫外波段（200-280nm）光线的固体半导体发光器件。其核心部件是基于宽禁带半导体材料的芯片，通过在PN结上施加正向电压，电子与空穴在有源区复合，将电能直接转化为具有高光子能量的深紫外光。与传统的化学消毒或热消杀相比，UVC LED消杀具有无需添加化学试剂、无有害副产物残留、绿色环保等核心特征。
1.2 物理消杀机制：破坏核酸分子链
深紫外光线的杀菌过程属于纯物理消杀机制。细菌、病毒等单细胞微生物的核酸物质（DNA和RNA）对250-280nm波段的紫外线具有极强的吸收峰值。当UVC 275nm的光子照射到病原体时，其携带的高能量会打断核酸链中的分子键，导致胸腺嘧啶（T）或尿嘧啶（U）发生二聚化。这种结构性破坏使病原体丧失转录与复制能力，从而在不产生抗药性的前提下，实现对大肠杆菌、金黄色葡萄球菌及多种流感病毒的彻底灭活。
1.3 核心封装材料与物理结构
为确保UVC灯珠在高能量紫外辐射与发热环境下的长期可靠性，其封装材料和物理结构具有极高的技术门槛：
蓝宝石衬底：作为高结晶质量的外延生长基底，具备优异的物理稳定性和高透光性。
铝镓氮（AlGaN）外延层：通过精确调整铝（Al）元素的组分比例，控制带隙宽度，使其稳定发射275nm波长的深紫外光。
高纯度金线：用于内部电极的电气连接，提供极佳的导电性与抗氧化、抗拉伸性能。
高导热陶瓷基板：由于UVC LED的电光转换效率通常在5%以下，其余电能均转化为热能，因此底座必须采用高热导率的氮化铝（AlN）或氧化铝（Al2O3）陶瓷基板，以降低热阻，确保热量快速导出。
石英玻璃透镜：普通玻璃对深紫外线有极强的吸收作用，因此封装外壳必须采用高纯度的半球形或平面石英玻璃，以保证高透光率和均匀的光束分布。
二、 275nm波段的选型优势：与254nm及222nm的深度对比
2.1 灭活效率与发光效率的平衡点
虽然微生物核酸的紫外线吸收峰值位于260-265nm之间，但在半导体材料学中，波长越短，AlGaN外延片的晶格畸变越严重，导致发光效率（外量子效率 EQE）和使用寿命急剧下降。275nm波段是目前全球半导体材料工程在“生物杀菌效率”与“芯片电光转换效率及寿命”之间达到的黄金平衡点。该波段灯珠技术成熟度高、光功率输出稳定、性价比极佳。
2.2 275nm LED 与 254nm 传统汞灯对比
过去工业与民用消杀主要依赖254nm低压汞灯，但随着《关于汞的水俣公约》的落地实施，环保合规性成为首要考量：
环保安全：254nm汞灯含有剧毒重金属汞（水银），存在破碎泄露风险，废弃处置成本高；275nm LED为固态冷光源，完全不含汞，符合RoHS等环保指令。
响应速度：汞灯需要数分钟的预热才能达到最大辐射强度，且频繁启闭会急剧缩短寿命；275nm LED可实现微秒级瞬间启闭，且不受高频开关切换的影响。
结构尺寸：汞灯体积庞大且易碎，限制了设计灵活性；275nm LED封装尺寸通常在3.5mm x 3.5mm以内，极易集成于各类微型设备中。
2.3 275nm 与 222nm 准分子光源对比
222nm（远紫外 Far-UVC）因其无法穿透人体皮肤角质层和眼睛角膜，展现出“人机共存”的消杀潜力。然而，222nm准分子灯目前存在发光效率极低、功耗大、制造成本高昂等瓶颈。相比之下，275nm LED技术成熟、量产规模大、成本可控，是目前民用智能家电和工业消杀设备最务实的选型方案。
三、 UVC 275nm 灯珠的关键技术参数与电性特征
在进行消杀产品设计时，研发工程师需重点关注以下技术指标，以确保电路匹配度与系统热管理合理性：
| 参数名称 | 典型范围/数值 | 选型参考与应用说明 |
|---|---|---|
| 峰值波长 (Peak Wavelength) | 270nm - 280nm (典型值 275nm) | 严格控制在此波段内，确保处于最佳杀菌谱线范围内。 |
| 辐射通量 (Radiant Flux) | 2mW - 100mW+ | 即光功率，决定杀菌效率。微型表面消杀多用5-10mW；静态水净化多用10-30mW；流动水或空气消杀需50mW以上或多颗阵列。 |
| 正向电压 (Forward Voltage) | 5.0V - 7.5V | 远高于常规照明LED（约3.0V）。驱动电路需提供足够的电压余量。 |
| 正向电流 (Forward Current) | 100mA - 150mA (典型值) | 必须采用恒流驱动（CC Mode），严禁使用恒压源，防止电流失控烧毁芯片。 |
| 热阻 (Thermal Resistance) | 10°C/W - 15°C/W | 越低越好。陶瓷基板封装的低热阻是保证芯片结温不超过安全阈值的关键。 |
| 辐射角度 (Viewing Angle) | 60° / 120° | 60°透镜光束集中，适合窄空间、长距离消杀；120°平面结构覆盖面积大，适合大面积表消或水箱。 |
四、 UVC 275nm 灯珠的主流应用场景与方案实例
4.1 水质净化系统
在净水设备中，275nm灯珠可集成于静态水箱顶部或水机出水管道中。对于动态水流，通过高功率UVC LED（如30mW以上）配合流道设计，在水流经过的瞬间破坏水中的大肠杆菌和菌落总数，实现无副产物残留的即开即饮消杀方案。
4.2 空气循环消杀系统
空调、空气净化器以及新风系统内部风道是病菌滋生的温床。在空气过滤网或风道死角处布置275nm灯珠阵列，当室内空气循环通过照射区域时，空气中的气溶胶病毒和浮游菌被快速灭活，构筑起一道无形的动态空气净化屏障。
4.3 表面消杀与便携式智能硬件
由于275nm LED体积小巧，极易嵌入到母婴消毒盒、智能牙刷架、手机消毒器等消费类电子产品中。利用短距离照射，可在数十秒内完成对贴身物品表面的深度消杀，完美契合个人健康护理市场的升级需求。
4.4 行业应用实例分析
在母婴消杀产品开发中，某母婴品牌曾面临紫外灯珠光衰快、消杀时间长的问题。通过选用恒彩电子研发的高散热3535陶瓷封装UVC灯珠，配合高导热铝基板与恒流驱动电路，将灯珠工作结温控制在60°C以下。实际测试表明，该方案不仅将奶瓶消杀周期缩短了30%以上，且在连续运行5000小时后，光功率维持率依然保持在85%以上，极大降低了售后客诉率。
五、 紫外线消杀剂量与灭活效率计算模型

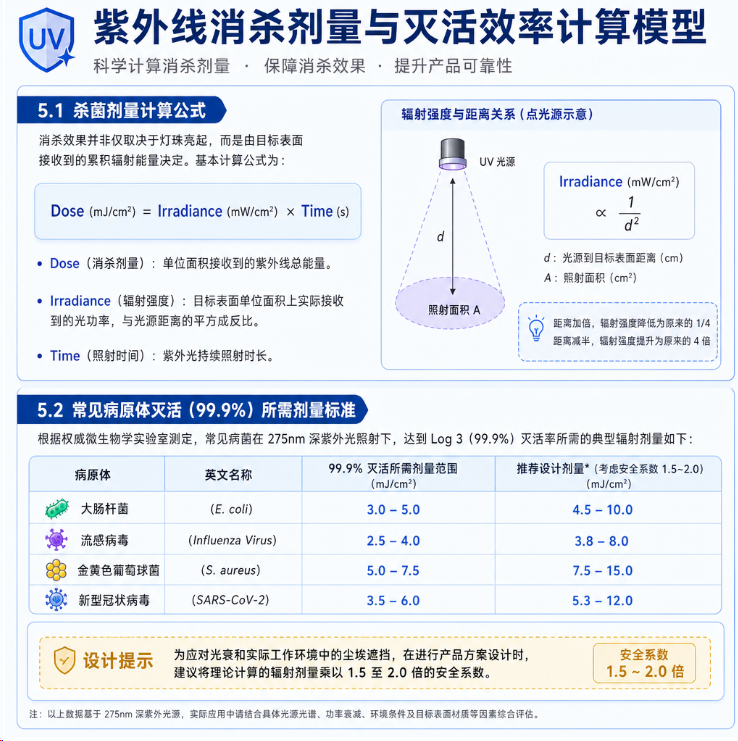

5.1 杀菌剂量计算公式
消杀效果并非仅取决于灯珠亮起，而是由目标表面接收到的累积辐射能量决定。基本计算公式为：
$$ ext{Dose } (mJ/cm^2) = ext{Irradiance } (mW/cm^2) imes ext{Time } (s)$$
Dose（消杀剂量）：单位面积接收到的紫外线总能量。
Irradiance（辐射强度）：目标表面单位面积上实际接收到的光功率，与光源距离的平方成反比。
Time（照射时间）：紫外光持续照射时长。
5.2 常见病原体灭活（99.9%）所需剂量标准
根据权威微生物学实验室测定，常见病菌在275nm深紫外光照射下，达到Log 3（99.9%）灭活率所需的典型辐射剂量如下：
大肠杆菌 (E. coli): $3.0 - 5.0 ext{ mJ/cm}^2$
流感病毒 (Influenza Virus): $2.5 - 4.0 ext{ mJ/cm}^2$
金黄色葡萄球菌 (S. aureus): $5.0 - 7.5 ext{ mJ/cm}^2$
新型冠状病毒 (SARS-CoV-2): $3.5 - 6.0 ext{ mJ/cm}^2$
设计提示：为应对光衰和实际工作环境中的尘埃遮挡，在进行产品方案设计时，建议将理论计算的辐射剂量乘以 1.5 至 2.0 倍的安全系数。
六、 安全规范、热管理与合规性认证
6.1 光生物安全保护与防护设计
275nm深紫外线属于不可见光（通常伴有微弱的蓝紫色可见杂光作为工作指示），其高光子能量会对人体皮肤表皮和眼睛角膜造成辐射损伤，导致电光性眼炎或皮肤红斑。因此，终端产品设计中严禁允许UVC光线直接照射人体。通常需在产品中加入重力感应器（G-Sensor）、人体红外热释电传感器（PIR）或机械微动开关。一旦设备发生倾斜、翻转或盖板被打开，系统必须立即在毫秒级内切断灯珠电源。
6.2 热管理对使用寿命的决定性影响
UVC LED属于温度敏感型器件。芯片结温（Junction Temperature）过高会导致外延层缺陷增多、内量子效率下降、环氧树脂或硅胶老化加速，从而导致严重的光衰，甚至芯片烧毁。因此，设计中必须采用以下散热优化措施：
选用高导热基板：PCB基板应优先选用热导率 $\ge 130 ext{ W/(m·K)}$ 的氮化铝（AlN）陶瓷板，或高导热铝基板。
保证焊接质量：控制回流焊工艺，确保灯珠底部散热焊盘与PCB的焊接空洞率在10%以下，避免形成局部热阻。
系统级被动散热：在外壳设计中预留足够的金属散热片或导热通路，确保灯珠引脚温度处于安全范围内。
6.3 国际市场准入合规认证
消杀产品进入国际和国内市场，必须通过严格的第三方合规检测：
IEC 62471 / EN 62471：灯和灯系统的光生物安全测试，评估紫外辐射对皮肤和眼睛的危害等级，通常要求达到免除类（Exempt Group）或低危害类（Risk Group 1）。
RoHS / REACH：确认封装物料中不含铅、汞、镉等有害物质。
EPA 注册：出口美国市场的消杀类电子产品需获得美国环保署（EPA）的商号注册认证。
七、 2026 年市场趋势与行业展望
7.1 民用消杀市场的常态化与集成化
随着公众卫生意识的长期沉淀，UVC消杀正从过去的“应急性消费”转变为家电产品的“标配功能”。未来的洗碗机、扫地机器人、智能垃圾桶、冰箱保鲜室等设备，都将深度集成275nm LED消杀模块，呈现多点、低功耗、智能启闭的嵌入式应用趋势。
7.2 供应链国产化带来的高性价比时代
过去，高功率UVC LED芯片核心技术主要掌握在日本、美国等少数外资企业手中，单颗器件成本居高不下，限制了其大规模民用化。近年来，中国本土封装与外延芯片产业链快速崛起。诸如恒彩电子等国内资深封装厂商，通过引入全自动无尘封装生产线与高散热陶瓷材料工艺，在保证发光效率与寿命指标比肩国际一流水平的前提下，显著降低了量产成本。这极大加速了深紫外消杀技术向中低端消费电子市场的渗透，保护更多终端用户的健康安全。八、 UVC 275nm 灯珠常见问题解答（FAQ）
Q1: UVC 275nm 灯珠工作时的正向电压为什么比普通照明 LED 高得多？
答：普通照明LED（如蓝光或白光LED）的禁带宽度较窄，其正向工作电压通常在3.0V左右。而UVC 275nm灯珠采用的是高铝组分的AlGaN半导体材料，其禁带宽度极宽，激发产生高能量的深紫外光子需要消耗更高的电势能。因此，其正向导通电压通常在5.0V至7.5V之间，设计驱动电路时需匹配升压或专用恒流控制芯片。
Q2: 275nm 深紫外光线能穿透普通玻璃或透明塑料吗？
答：基本不能。普通硅酸盐玻璃、亚克力（PMMA）、PET等常见透明塑料对275nm波段的深紫外线具有极高的吸收率（阻挡率通常超过95%）。这意味着，如果将UVC灯珠封在普通玻璃罩或塑料外壳内，杀菌光线将几乎无法透出。消杀设备的光路视窗或透镜必须使用高纯度的石英玻璃（Quartz Glass）或特种氟塑料（如FEP），以保证光线的有效穿透。
Q3: 为什么不能直接使用恒压源来驱动 UVC 275nm 灯珠？
答：UVC LED具有典型的半导体伏安特性，当正向电压超过导通电压后，极小的电压波动就会导致电流发生指数级变化。此外，随着灯珠工作发热，其正向压降（Vf）会呈负温度系数下降，在恒压驱动下电流会进一步增大，形成“发热-电阻减小-电流增大-发热加剧”的恶性循环，极易导致芯片烧毁。因此，必须使用输出电流恒定的恒流源（Constant Current Driver）进行驱动。
Q4: 如何在没有专业辐射强度计的情况下，判断 UVC 灯珠是否正常点亮并工作？
答：由于275nm光线属于不可见光，肉眼无法直接观测。通常合格的UVC灯珠在封装时会搭配一颗可见光指示芯片（如发射微弱蓝光或绿光的指示灯），或利用AlGaN芯片自身的次级辐射发出一层极其微弱的蓝紫色可见杂光。需要注意的是，千万不能为了确认工作而用肉眼直视光源。最安全的验证方法是使用紫外线显色卡（UVC测试卡），将其放在灯珠下方，若卡片感光区域发生显色反应（如由白变紫），则证明275nm深紫外线正在正常辐射。
