用于墨滴观测的平行点光源，解决的从来不只是“亮不亮”，而是液滴边缘是否足够清楚、图像是否长期稳定、测量结果能否重复一致。当液滴尺寸只有几十到几百微米、运动速度又高时，普通照明往往能拍到，却很难拍准。
什么是用于墨滴观测的平行点光源
用于墨滴观测的平行点光源，是指将较小发光面通过准直光学结构整理成近似平行光束的光源。它的核心用途不是泛照明，而是帮助相机更稳定地提取液滴轮廓。
简单理解，它更像一种成像辅助光源。在液滴穿过光路时，方向更一致的光线会形成更干净的明暗边界，从而让图像分割、边缘识别和尺寸测量更稳定。
3句快速定义
用于墨滴观测的平行点光源，本质上是适合液滴轮廓成像的近似平行光源。
它依赖小发光面 + 准直透镜/反射结构来提高光线方向性。
它的实际价值在于减少误差、提升边缘对比、增强批量一致性。
为什么墨滴观测更适合平行点光源
墨滴观测最难的地方，不是看见液滴，而是稳定看清液滴边界。当曝光时间压到微秒级、目标又处于高速飞行状态时，任何一点杂散光、光晕或反光，都会让轮廓判断产生偏差。
对液滴检测来说，真正影响算法稳定性的，通常不是峰值亮度，而是边缘过渡宽度是否足够短。
与普通LED照明相比，平行点光源的优势主要体现在以下几个方面：
边缘对比更高：液滴轮廓更容易被相机与算法识别
杂散光更少：背景更干净，阈值更稳定
重复性更好：长时间测试时，数据波动更小
更适合高速成像：与触发、频闪驱动组合时更容易冻结运动状态
平行点光源、普通光源与激光的区别
| 光源类型 | 主要特点 | 墨滴观测表现 | 常见问题 |
|---|---|---|---|
| 普通 LED 光源 | 亮度高，应用广 | 可照明，但轮廓锐度一般 | 杂散光较多 |
| 背光源 | 适合轮廓观察 | 对大目标友好 | 小液滴边缘可能发虚 |
| 平行点光源 | 方向性更强 | 更适合液滴边缘观测 | 需匹配发散角与距离 |
| 激光光源 | 极强方向性 | 部分实验场景可用 | 散斑、干涉影响识别 |
一个常见现场：为什么“看得到”不等于“测得准”
场景一：喷墨打印头测试
在喷墨设备调试中，工程师通常关注喷射角度、飞行姿态、卫星滴、断裂状态。这类测试常见的误区是，只要图像里能看到墨滴，就认为光源足够。
但实际情况往往相反。液滴飞行速度高，若使用普通背光或扩散光，边缘会出现发虚、拖尾或局部光晕。软件在做阈值分割时，液滴直径可能出现5%到15%的测量漂移，卫星滴还可能被背景噪声掩盖。
这时，采用发散角更小、亮度稳定性更高的平行点光源，往往能显著压缩边缘过渡区。对高速喷射液滴而言，边缘更“硬”，就意味着算法更容易判断液滴是否拉丝、分裂或偏喷。
当你要判断的是几十微米级的卫星滴时，边缘模糊1个像素，结论可能就完全不同。
场景二：在线点胶检测
在线点胶设备更看重的是节拍稳定性和批量一致性。很多产线前期打样效果不错，但一到连续运行阶段，检测结果开始波动。
问题通常不只在相机，而在于光源亮度随温升漂移、安装空间受限导致角度偏差，或工作距离变化后光斑变形。结果就是：上午判定合格，下午同样参数却开始误判。
在这类场景中，平行点光源的价值不只是轮廓清晰，更体现在：
亮度输出更稳定，降低阈值波动
方向性更可控，减少背景反光干扰
适合与触发同步配合，提升重复检测一致性
对于持续运行设备，如果驱动与热管理设计合理，图像稳定性通常比普通照明方案更容易控制。
用于墨滴观测的平行点光源，核心工作原理是什么

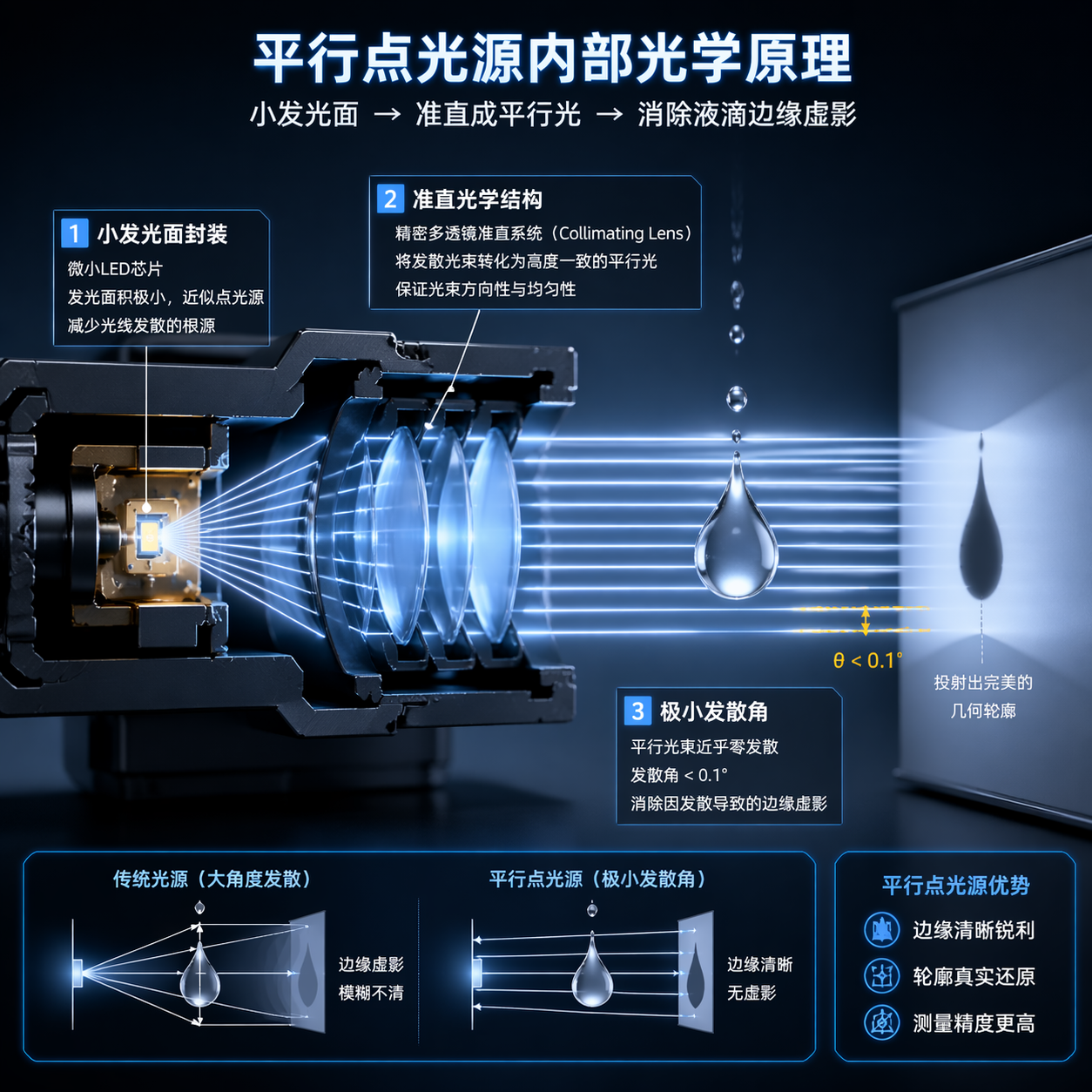

它的基本逻辑可以概括为：点发光 + 准直结构 = 近似平行光束。
发光面越小，光线越容易被整理；光学结构越精确，输出光束的方向一致性越高。虽然工程上很难做到理论上的绝对平行，但在有限工作距离内，只要发散角足够小，就能够满足液滴轮廓成像需求。
发光面为什么重要
较大的发光面会让不同位置发出的光线更难统一方向，最终导致边缘成像变软。对于墨滴观测，小发光面封装通常更有利于形成锐利轮廓。
准直光学为什么关键
透镜形状、透过率、表面处理、装配公差，都会影响最终出光质量。即使同样标称为平行点光源，不同产品在实际液滴边缘表现上仍可能存在明显差异。
发散角为什么是核心参数
发散角决定光束在传播过程中的扩散程度。发散角越小，通常越接近平行，工作距离变化时光斑和边缘表现也越稳定。
但发散角也不是越小越好。如果目标区域较大，而发散角过小，可能出现覆盖不足。因此正确做法是把以下因素一起看：
工作距离
液滴尺寸范围
相机视野
安装空间
平行点光源适合哪些墨滴观测场景
典型应用
喷墨打印头测试：观察偏喷、卫星滴、拉丝、断裂
工业点胶检测：检测胶滴大小、位置、轮廓
微流控液滴实验：观察液滴生成、合并、分裂
高速相机拍摄：配合频闪冻结高速运动
透明或半透明液体观测：提升边界分离能力
机器视觉在线检测：追求长时间稳定运行
应用场景对照表
| 应用场景 | 推荐程度 | 关注重点 |
|---|---|---|
| 喷墨打印头测试 | 很高 | 边缘清晰度、同步触发、波长 |
| 在线点胶检测 | 很高 | 稳定性、尺寸、寿命 |
| 高速液滴拍摄 | 很高 | 亮度、脉冲驱动、散热 |
| 显微液滴观测 | 高 | 光斑控制、工作距离 |
| 微流控实验 | 高 | 小视野均匀性、轮廓表现 |
| 透明液体检测 | 高 | 波长匹配、杂散光控制 |
如何选择用于墨滴观测的平行点光源
选型不建议只看价格或标称功率。真正影响结果的，是参数是否与系统条件匹配。
核心选型维度
1. 发散角
决定光束方向性。对液滴轮廓成像来说，通常是优先级很高的指标。
2. 亮度稳定性
若亮度漂移过大，图像阈值会随时间变化。连续运行设备尤其要关注亮度波动率与热稳定表现。
3. 波长
不同液体颜色、透明度、背景材质及相机感光曲线，对波长响应不同。很多场景下，单色光比白光更利于稳定识别。
4. 工作距离
必须确认光源在真实安装距离下仍能保持有效轮廓效果，而不是只看近距离样图。
5. 光斑尺寸
既要覆盖目标区域，也要避免能量过度分散。
6. 驱动方式
若需要高速成像，应优先确认是否支持外部触发、脉冲驱动、频闪控制。
7. 散热与寿命
温升会影响亮度、波长漂移和器件寿命。工业在线场景下，热管理往往直接决定长期一致性。
参数速查表
| 参数 | 重点判断 | 影响 |
|---|---|---|
| 发散角 | 是否与距离匹配 | 决定轮廓锐度 |
| 亮度稳定性 | 连续工作是否漂移 | 决定测量重复性 |
| 波长 | 是否匹配液体与相机 | 决定对比度 |
| 工作距离 | 是否在有效范围内 | 决定光斑与成像稳定性 |
| 驱动方式 | 是否支持触发/频闪 | 决定高速冻结能力 |
| 散热能力 | 长时间运行是否稳定 | 决定寿命与一致性 |
实用选型顺序
确定液滴尺寸范围
确定工作距离与安装空间
确认相机快门、帧率和曝光时间
选择波长与光斑尺寸
匹配发散角与驱动方式
检查散热、寿命和批量一致性
平行点光源、背光源、同轴光、激光该怎么选
如果目标是液滴轮廓，平行点光源通常比同轴光更合适，因为同轴光更偏向平面反射目标。若目标较大且对边缘锐度要求不高，普通背光也可以先做验证。
激光虽然方向性极强，但在实际工程中常因散斑和干涉增加识别难度。相比之下，平行点光源在成像稳定性、调试难度、系统兼容性之间更平衡。
四类方案对比
| 光源方案 | 优点 | 局限 | 适合场景 |
|---|---|---|---|
| 平行点光源 | 边缘清楚、杂散光少 | 需精确匹配距离 | 喷墨、点胶、高速液滴 |
| 普通背光源 | 面积大、方案成熟 | 小液滴边缘可能偏软 | 一般轮廓检测 |
| 同轴光源 | 适合平面反射 | 不适合立体液滴轮廓 | 表面检测 |
| 激光光源 | 方向性极强 | 散斑、调试复杂 | 特殊实验 |
影响墨滴观测效果的，不只有光源
很多项目更换光源后效果仍不理想，根源往往在系统链路的其他环节。
常见影响因素
镜头分辨率不足：边缘细节无法真实还原
曝光时间过长：高速液滴产生拖影
触发同步不准：每次拍到的状态不一致
背景材料反光：轮廓被局部高光污染
液体透明度差异大：白光并非总是最佳选择
安装角度偏差：液滴轮廓对角度非常敏感
一个实用排查顺序
确认工作距离是否超出设计范围
确认发散角是否匹配视野
确认镜头分辨率与倍率是否足够
确认曝光与触发同步是否稳定
确认背景材质与反光控制
确认波长是否适合液体特性
确认散热是否导致亮度漂移
墨滴观测中常见问题与解决方法
墨滴边缘发虚怎么办
常见原因包括发散角偏大、镜头不匹配、曝光过长、安装角度偏差。优先排查距离、镜头和曝光，再判断是否需要调整波长或更换光学结构。
图像有光晕怎么办
通常与杂散光、背景反射、液滴表面反光有关。可尝试以下方法：
调整光源角度
更换低反射背景
采用更合适的单色波长
清洁透镜、保护窗和成像窗口
减少环境杂光干扰
亮度够了，对比还是不高，为什么
因为亮度高不等于边缘对比高。如果背景过亮、波长不匹配或液滴本身透明度较高，即使增加功率，图像也未必更容易分割。
工作距离变长后效果下降，为什么
平行点光源在工程上是“近似平行”，并非无限距离内完全不扩散。距离超出设计范围后，光斑会放大，边缘表现也会减弱。
是否需要定制平行点光源
很多墨滴检测项目中，标准件可以完成初步验证，但要真正进入稳定量产，定制往往更有效。
适合定制的情况
安装空间狭小，标准外形无法落地
透明液体或特殊墨水，需要特定波长
高速拍摄，需要专用脉冲驱动
长时间在线运行，需要加强散热
批量设备一致性要求高，需统一结构与接口
常见可定制方向
波长
发光尺寸
封装形式
准直结构
驱动方式
外形尺寸与安装孔位
散热方案
出线与接口方式
定制的意义不在于“特别”，而在于减少反复调试，把光源性能真正对准设备需求。对于有封装和光学配合经验的团队，例如恒彩电子这类方案方，通常更容易在波长控制、一致性和结构适配上做出稳定结果。
FAQ
平行点光源和平行光源有什么区别？
平行点光源通常强调点状发光源经过准直形成近似平行光，更突出小发光面与轮廓成像能力；平行光源则是更宽泛的称呼。
墨滴观测为什么要用平行点光源？
因为它更容易获得清晰液滴边缘、较少杂散光和更稳定的图像对比，从而降低测量误差。
平行点光源适合高速相机吗？
适合。前提是光源具备足够亮度，并支持触发同步或脉冲驱动，这样更容易冻结高速液滴运动。
平行点光源适合透明液滴吗？
通常适合，但应特别注意波长、背景材质和安装角度。透明液滴对光学配置更敏感。
如何测量平行点光源的平行度？
工程上更常参考发散角、不同距离下的光斑变化、实际液滴边缘成像效果，而不仅是理论计算值。
白光和单色光哪个更适合墨滴观测？
两者都可能适合。白光调试直观，单色光通常更利于稳定对比和算法处理，具体应结合液体特性与相机响应确定。
平行点光源能不能用于在线检测设备？
可以。只要寿命、散热、安装方式和一致性控制得当，它非常适合长时间在线运行。
墨滴观测光源要不要定制波长？
如果标准波长已能满足边缘识别需求，不一定需要定制。但对透明液滴、特殊墨水、特定相机响应场景，定制波长常常更有效。
用于墨滴观测的平行点光源，采购时最容易忽略什么？
最容易忽略的是亮度稳定性、驱动兼容性、真实工作距离测试。很多问题并不是样品不亮，而是连续运行后图像不稳。
墨滴边缘清楚了，为什么算法结果还是波动？
这通常说明问题不只在光源，还可能来自镜头倍率、触发时序、背景反光、阈值设置或系统装配公差。轮廓清晰只是前提，系统一致性同样关键。
用于墨滴观测的平行点光源，真正的价值在于提升液滴边缘清晰度、压低杂散光干扰、增强长期测量一致性。对喷墨、点胶、微流控和高速成像场景而言，它通常比普通照明方案更容易获得稳定结果。
选型时应优先关注发散角、亮度稳定性、波长、工作距离、驱动控制、散热能力，而不是只盯着亮度或价格。对于空间受限、液体特殊或节拍要求高的项目，定制方案往往比标准件更省调试成本。
