5050 RGB灯珠驱动板选型指南

5050 RGB灯珠驱动板怎么选？从灯珠类型、电压、电流、功率计算、接线方式到采购检查点，帮助减少色差、压降和返修风险。

选5050 RGB灯珠驱动板，不能只看能不能点亮。真正影响稳定性的，是灯珠类型、电压、电流余量、控制方式、散热、PCB工艺和批量一致性。这些条件确认清楚后，接线、测试和采购都会顺很多。

先看懂：不同5050 RGB灯珠驱动板怎么选

RGB驱动板选型不能只看“能亮”，还要看满载温升、压降、信号稳定性和批量一致性。很多问题不是上电时出现，而是在长时间高亮运行后才暴露。

5050 RGB灯珠驱动板不是孤立零件。它与5050 RGB灯珠、PCB走线、MOS管、控制芯片、电源、线材、连接器和散热结构都有关。对于量产项目，还要提前确认老化测试、线序规范和批次稳定性。

5050 RGB灯珠驱动板是什么

5050 RGB灯珠驱动板，是用来控制5050 RGB灯珠亮灭、调光和变色的电路板。 它不仅给灯珠供电，还会分别控制红、绿、蓝三路发光芯片的亮度，让三种颜色按不同比例混合，形成不同灯效。

“5050”通常指灯珠封装尺寸约为5.0mm × 5.0mm，属于常见SMD贴片LED封装。由于体积适中、颜色表现丰富，5050 RGB灯珠常用于灯带、灯条、广告灯箱、氛围灯和智能照明产品。

RGB表示灯珠内部包含红光、绿光和蓝光三种发光芯片。驱动板会根据设计要求分配电压和电流，并通过PWM调光或数据控制，让每一路颜色变亮、变暗或按程序变化。

驱动板主要负责什么

5050 RGB灯珠驱动板通常承担三类功能：

• 供电：为RGB灯珠提供合适的工作电压和电流。
• 控制：分别控制R、G、B三路颜色，实现调光和混色。
• 保护：降低过流、短路、反接、过热等风险。

如果没有合适的驱动板，灯珠可能出现亮度不稳、颜色不准、发热过大，甚至死灯。对批量产品来说，驱动板设计不合理还可能带来返修和一致性问题。

常见名词说明

从结构上看，5050 RGB灯珠通常由LED芯片、支架、金线或合金线、封装胶、扩散材料、焊盘等部分组成。驱动板则通常包括PCB板、驱动IC、MOS管、电阻、电容、连接端子和焊锡材料。这些材料和工艺都会影响亮度、色差、散热和长期稳定性。

为什么5050 RGB灯珠需要驱动板

5050 RGB灯珠不是普通小灯泡，不能简单理解为“接上电源就行”。LED对电压和电流比较敏感，电流过大时会快速发热，严重时可能烧坏芯片；电流过小时亮度不足，颜色也不稳定。

RGB灯珠还有红、绿、蓝三路芯片，每一路的电气特性并不完全一致。如果直接接电，容易出现某个颜色过亮、某个颜色偏暗，甚至某一路不亮的情况。

合适的5050 RGB灯珠驱动板可以解决这些问题：

• 限流或恒流，减少过流损坏风险；
• 三路独立控制，分别调节红、绿、蓝亮度；
• PWM调光，实现渐变、呼吸、跳变等效果；
• 电源匹配，适配5V、12V或24V系统；
• 保护电路，降低反接、短路和过热风险。

在长灯带应用中，驱动板和供电方式还会影响亮度一致性。比如展示柜或背景墙灯带如果只从一端供电，末端可能明显偏暗。这类问题通常与压降、电源余量和补电方式有关，而不只是灯珠本身的问题。

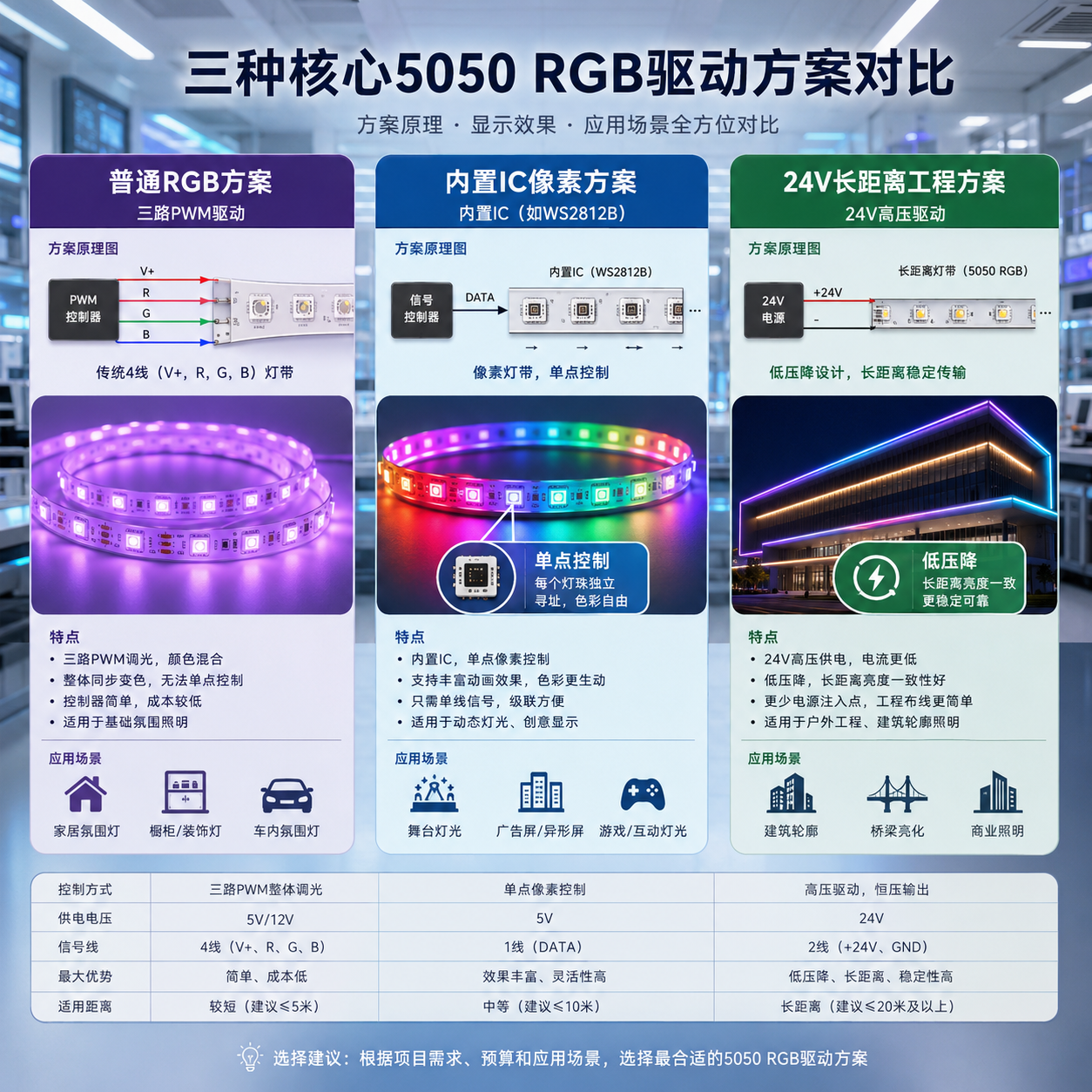

常见5050 RGB灯珠驱动板类型

普通三路PWM驱动板

普通三路PWM驱动板最常见，适用于普通RGB灯带、灯条、柜台灯和装饰灯。它通常采用一条公共电源线，加上R、G、B三路控制线，通过三路PWM信号分别控制红、绿、蓝亮度。

这种方案成本较低，生产成熟，适合整段灯带一起变色、渐变、呼吸或闪烁。不过，它通常不能单颗控制。如果需要流水灯、像素动画或逐点追逐效果，就要考虑内置IC方案。

内置IC RGB驱动方案

WS2812B、SK6812等灯珠属于常见内置IC RGB方案。它们把控制芯片和RGB发光芯片集成在同一颗灯珠内，驱动板通过数据线发送信号，每颗灯珠按接收到的数据独立发光。

这类方案适合像素灯、舞台灯、智能灯效、互动灯光和开发板项目，能实现流水、追逐、扩散、文字、图案和动画效果。

需要注意的是，内置IC方案对程序、数据线和电源稳定性要求更高。灯珠数量增加后，压降和信号衰减会更明显，通常需要规划多点补电，必要时加入信号放大或缓冲。

RGBW驱动板

RGBW驱动板比RGB多一个白光通道。普通RGB三色混合出来的白光可能偏色，而独立白光通道可以提供更自然的照明效果。

RGBW方案常用于智能照明、商业照明、高端氛围灯和展示照明。比如柜台、展厅、酒店或餐厅，既需要彩色氛围，也需要较舒适的白光，此时RGBW比单纯RGB更合适。

5050 RGB灯珠驱动板怎么选

先确认灯珠类型

选型第一步是确认灯珠类型。普通共阳或共阴5050 RGB灯珠，一般选三路PWM驱动板；WS2812B、SK6812这类内置IC灯珠，则需要数据控制驱动方案。

普通RGB和内置IC RGB外观可能都采用5050封装，但控制方式完全不同。采购时不能只看“5050 RGB”几个字，还要确认是否带IC、是共阳还是共阴、需要整段控制还是单点控制。

再看工作电压

5050 RGB灯珠驱动板常见电压包括5V、12V和24V。

5V方案常见于WS2812B、SK6812等像素灯，适合短距离、小型灯板和开发项目。12V方案在普通RGB灯带中很常见，适合家装、广告灯箱和展示灯条。24V更适合长距离和工程项目，因为同样功率下电流更小，线材损耗和压降也更容易控制。

如果是商业空间的长灯带安装，比如柜台、线性灯或楼体轮廓灯，通常不建议只按单米亮度选型，还要提前计算总功率、布线长度和补电点。否则现场可能出现前端亮、末端暗，或者满载时闪烁的问题。

输出电流要留余量

驱动板输出电流应大于灯珠实际电流，并建议预留20%到30%余量。例如实际需要6A，就不建议选择刚好6A的驱动板，更稳妥的做法是选择8A或更高规格。

余量的意义很直接：降低发热、提高满载稳定性，也能减少长期高亮运行时的压力。密封灯具、高温环境或长时间运行的产品，应更重视电流余量和散热路径。

控制接口要匹配应用

不同产品需要的控制方式不同：

• 家用灯带：常见遥控器控制；
• 智能家居：常见蓝牙、WiFi或App控制；
• 电子产品开发：常见MCU控制；
• 舞台灯光和工程亮化：可考虑DMX512或更稳定的集中控制方式。

如果只是家用氛围灯，普通PWM控制通常够用。若要做复杂动画、音乐律动或多区域联动，就要进一步确认数据协议、刷新效果、信号距离和控制系统兼容性。

PCB和散热不能忽略

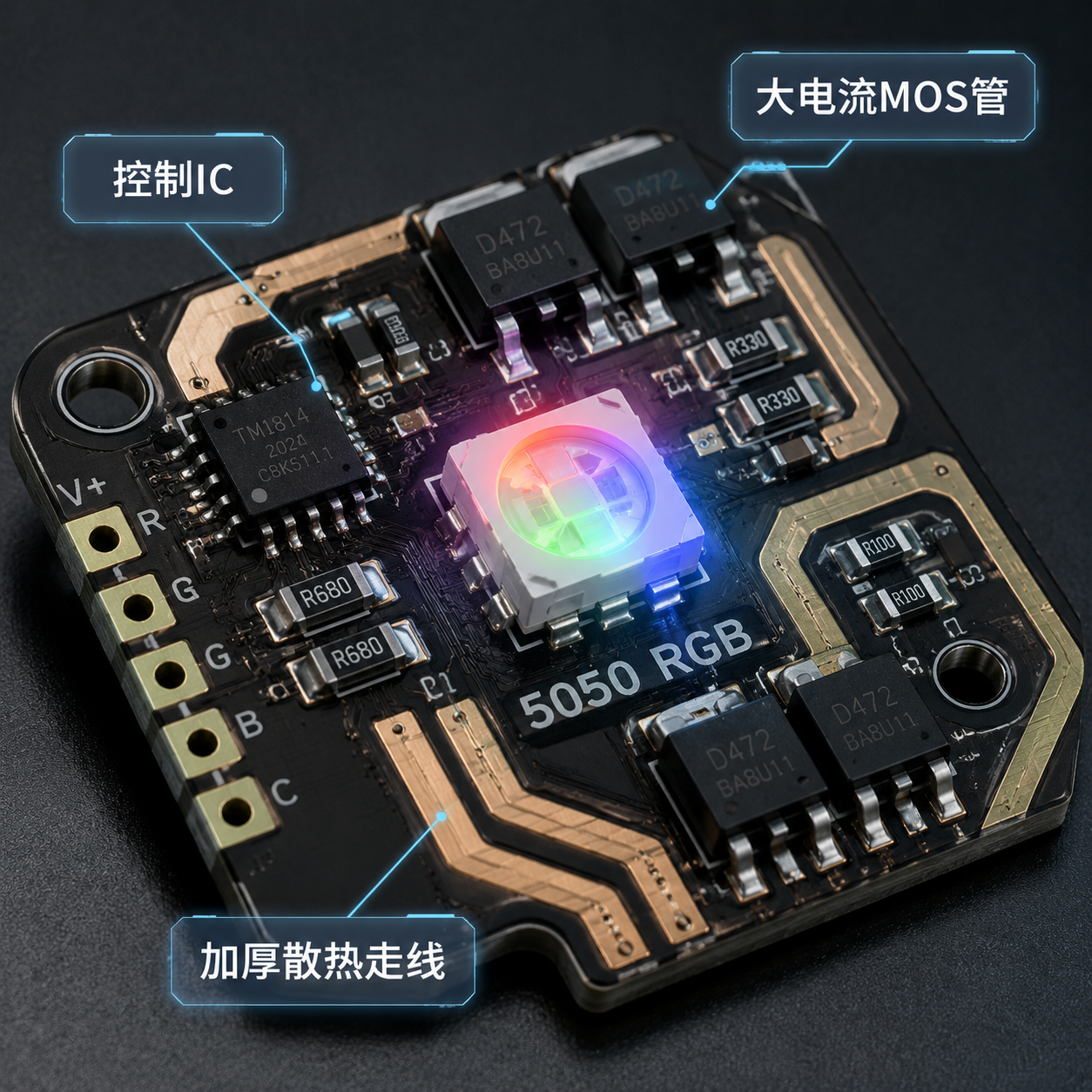

电流越大，发热越明显。PCB铜厚、走线宽度、焊盘面积、MOS管余量和散热路径都会影响长期稳定性。

选择5050 RGB灯珠驱动板时，可以重点看：

• PCB铜厚是否满足电流需求；
• 输出端走线是否足够宽；
• MOS管和驱动器件是否留有余量；
• 焊点是否饱满、端子是否牢固；
• 灯具外壳或安装空间是否利于散热。

对于密封灯具、汽车氛围灯或户外装置，热量不容易散出，还要关注抗干扰、防潮、防水和振动环境对驱动板的影响。

功率怎么计算

5050 RGB灯珠驱动板的功率计算通常按公式：

功率 P = 电压 U × 电流 I

如果已知灯带每米功率，可以先算总功率，再算电流。

假设一条12V 5050 RGB灯带规格为：

• 电压：12V
• 功率：14.4W/米
• 长度：5米

总功率为：

14.4W × 5米 = 72W

电流为：

72W ÷ 12V = 6A

考虑20%到30%余量后，可以选择12V 8A电源，或约12V 100W的电源与匹配驱动板。

如果灯带没有标清功率，可以根据灯珠数量和单颗功率估算，但实际结果会受电阻、线路、芯片、亮度设置等影响。更可靠的方式是使用实际工作电流进行确认。

驱动板和电源不宜刚好卡着功率选。灯珠满载工作会发热，MOS管、PCB走线和电源本身也会发热，预留余量更利于长期稳定。

5050 RGB灯珠驱动板怎么接线

普通RGB灯带接线

普通RGB灯带通常有4根线：

• V+
• R
• G
• B

V+是公共正极，R/G/B分别控制红、绿、蓝三路。常见普通RGB灯带多为共阳接法，也就是公共端接正极，三路颜色通过驱动板控制负极通断。

接线前应查看灯带丝印，例如“+12V、R、G、B”或“+24V、R、G、B”，并与驱动板输出端一一对应。

共阳和共阴不要混接

共阳RGB是公共端接正极，共阴RGB是公共端接负极。两者驱动方式不同，不能只看线材颜色判断。接错后可能不亮，也可能损坏驱动板。

更稳妥的做法是确认产品规格书、PCB丝印和供应商接线说明，样品阶段先低亮测试，再满载测试。

WS2812B类灯珠接线

WS2812B、SK6812类灯珠通常包括：

• VCC
• GND
• DIN
• DOUT

DIN是数据输入，DOUT是数据输出。数据方向很重要，控制信号必须从DIN进入，再从DOUT传到下一颗灯。方向接反时，后续灯珠可能不亮或灯效异常。

这类方案还要注意共地。控制器GND和电源GND需要连接在一起，否则数据电平没有共同参考，可能出现乱跳、闪烁或失控。

接线安全检查

• 接线前确认电压，不要把5V灯珠接到12V或24V电源；
• 正负极不要接反；
• 大功率灯带不要只从一端供电；
• 长灯带建议多点补电；
• 控制器和电源地线要共地；
• 数据线较长时，考虑信号放大或缓冲；
• 接线完成后先低亮运行，再进行满载测试。

常见参数怎么看

看参数时，不要只看最大电流。最大电流往往与散热条件有关，实际使用还要结合环境温度、PCB铜厚、灯带长度和安装空间判断。

同样标称12V 6A的驱动板，如果铜厚、走线、MOS管余量不同，长期满载表现也可能不同。对量产产品来说，建议在样品阶段做满载高亮、温升、线序和老化测试。

适合哪些应用

5050 RGB灯珠驱动板的应用很广，主要价值在于让灯光从单一照明变成可调颜色、可联动或可编程的效果。

LED灯带和灯条

用于家装、柜台、展示架、背景墙等场景。通过驱动板，可以实现调色、调光、呼吸和渐变效果。

广告标识和发光字

门头招牌、广告灯箱和展示牌需要稳定亮度，也常需要动态色彩。若需要变化效果，可选择带控制程序的驱动方案。

景观亮化

楼体轮廓、桥梁、公园和商业街等项目距离长、功率大，常用12V或24V方案。多点补电、线径规划和控制信号稳定性是重点。

智能家居照明

电视背景灯、床头灯、柜底灯和智能灯带常用RGB氛围灯。通过蓝牙、WiFi或控制模块，可以接入App或联动场景。

汽车氛围灯

车内装饰、脚窝灯和门板灯对一致性、抗干扰和温升更敏感。由于车内空间有限、温度变化明显，驱动板需要关注散热和长期可靠性。

舞台灯光和娱乐设备

舞台灯、像素灯、互动灯光和装置艺术需要更细的控制。内置IC RGB方案可实现流水、追逐、扩散和节奏变化，但也更依赖稳定电源和可靠信号传输。

电子DIY和开发板

Arduino、ESP32和单片机项目常用5050 RGB灯珠。普通RGB灯珠不建议直接由IO口带大电流，通常需要MOS管或驱动IC；WS2812B类灯珠可用数据线控制，但仍建议独立供电。

常见故障和处理方法

如果接好后不亮，先确认电源电压是否正确，再检查正负极和线序。普通RGB灯带还要确认共阳或共阴；WS2812B类灯珠则要确认数据线接入DIN。

颜色不对通常是R、G、B线序不匹配。样品阶段可通过单色测试快速排查，批量产品则建议在PCBA测试环节加入颜色通道检查。

亮度不均多与压降有关。灯带越长，末端电压越低。处理方式包括多点补电、增加线径、缩短供电距离，或在长距离项目中选用24V方案。

驱动板发热时，需要检查实际电流是否超过设计余量，PCB走线是否过细，MOS管发热是否集中，以及灯具是否有足够散热空间。

采购5050 RGB灯珠驱动板要关注什么

企业采购不能只看单价。低价驱动板如果带来色差、返修、发热或交期问题，后期成本可能更高。更稳妥的做法，是把灯珠、驱动板、电源、PCB、焊接和测试一起评估。

灯珠一致性

RGB灯效对颜色一致性比较敏感。批次之间亮度、色区差异过大，会影响整机效果。采购时可以要求供应商提供色区、亮度档位和批次管理说明。

驱动余量

驱动板不建议长期满载运行。实际电流应低于额定能力，并预留20%到30%余量。高温、密封、长时间高亮应用需要更谨慎。

PCB工艺

PCB走线、铜厚、焊点和端子都会影响可靠性。大电流RGB灯带输出端走线不能太细，空间允许时可增加铜皮面积辅助散热。

保护设计

可以优先确认是否具备：

• 防反接；
• 过流保护；
• 短路保护；
• 过温保护；
• 静电保护。

这些设计未必都会出现在低价板上，但对批量产品和复杂安装环境有实际意义。

老化测试

批量出货前建议进行高亮、变色、满载和老化测试。老化测试有助于发现虚焊、器件不良和温升异常，减少成品阶段返工。

定制能力

常见定制包括电压、尺寸、线序、接口、连接器、防水方式、控制程序和RGB/RGBW方案。汽车氛围灯、商照灯具和特殊设备灯光，往往需要根据结构和控制系统做定制。

恒彩电子可提供LED灯珠封装与PCBA加工配套服务，适合需要同时确认灯珠、电路板、贴片焊接和测试流程的项目。

选型检查清单

采购或打样前，可以按这份清单逐项确认：

• 灯珠是普通RGB，还是内置IC RGB？
• 灯珠是共阳，还是共阴？
• 驱动板电压是5V、12V，还是24V？
• 总功率和实际电流是多少？
• 电源和驱动板是否预留20%到30%余量？
• 是否需要PWM调光或单点控制？
• 是否需要蓝牙、WiFi、DMX或MCU接口？
• PCB铜厚和走线是否满足电流需求？
• 安装环境是否需要防水、防潮或耐温设计？
• 是否需要多点补电或信号增强？
• 是否需要老化测试？
• 是否需要定制线序、连接器或控制程序？
• 供应商是否能同时配套灯珠和PCBA加工？

小项目可以先抓住电压、功率和控制方式。比如家用RGB灯带，先确认12V还是24V，再根据每米功率和总长度选择电源与驱动板。

批量产品则要看得更细。一个样品能点亮，不代表一批产品都稳定。样品阶段就应安排满载测试、温升测试、线序测试和老化测试。

工程项目要重点看电压、压降和布线。长距离灯带可优先考虑24V方案，并提前规划补电点。若多区域联动，还要确认控制协议和现场布线方式。

FAQ

5050 RGB灯珠驱动板是干什么用的？

它用于控制5050 RGB灯珠的红、绿、蓝三路发光，实现调光、混色、渐变、跳变、流水等灯效。

5050 RGB灯珠可以直接接电源吗？

一般不建议。LED需要合适的电流控制，直接接电可能导致亮度不稳、发热过大，严重时会损坏灯珠。

5050 RGB灯珠驱动板需要多大电源？

要根据灯带长度和功率计算。比如12V、14.4W/米的灯带，5米总功率为72W，电流约6A，建议选择带20%到30%余量的电源和驱动板。

5050 RGB灯珠驱动板可以接Arduino吗？

可以，但普通RGB灯珠不建议直接接Arduino IO口，通常需要MOS管或驱动IC。WS2812B类灯珠可用数据线控制，但仍建议独立供电并保持共地。

5050 RGB和WS2812B有什么区别？

5050 RGB通常指封装和RGB三色灯珠形式；WS2812B是带内置控制IC的RGB灯珠。WS2812B可以单颗独立控制，普通5050 RGB通常是整段一起变色。

12V和24V 5050 RGB灯珠驱动板哪个好？

短距离和常规灯带使用12V很常见；长距离或工程项目更适合24V，因为同样功率下电流更小，压降相对更低。

5050 RGB灯珠驱动板为什么会发热？

常见原因包括电流过大、散热不足、电源或驱动余量不够、PCB铜厚不足、MOS管或驱动器件效率不理想。需要结合实际电流和安装环境检查。

长灯带末端变暗怎么办？

通常与压降有关。可以增加线径、多点补电、缩短单段供电距离，或根据项目条件改用24V方案。安装前最好先计算总功率和布线长度。

5050 RGB灯珠驱动板可以定制吗？

可以。常见定制包括电压、尺寸、线序、接口、连接器、防水方式、控制程序以及RGB/RGBW方案，具体需要根据产品结构和应用环境确认。
