5050 单芯灯珠尺寸：规格、参数与选型要点

5050 单芯灯珠尺寸通常为 5.0mm × 5.0mm，厚度多在 0.8mm～1.2mm。选型时还需确认焊盘、电压电流、亮度、色温、散热和可靠性。

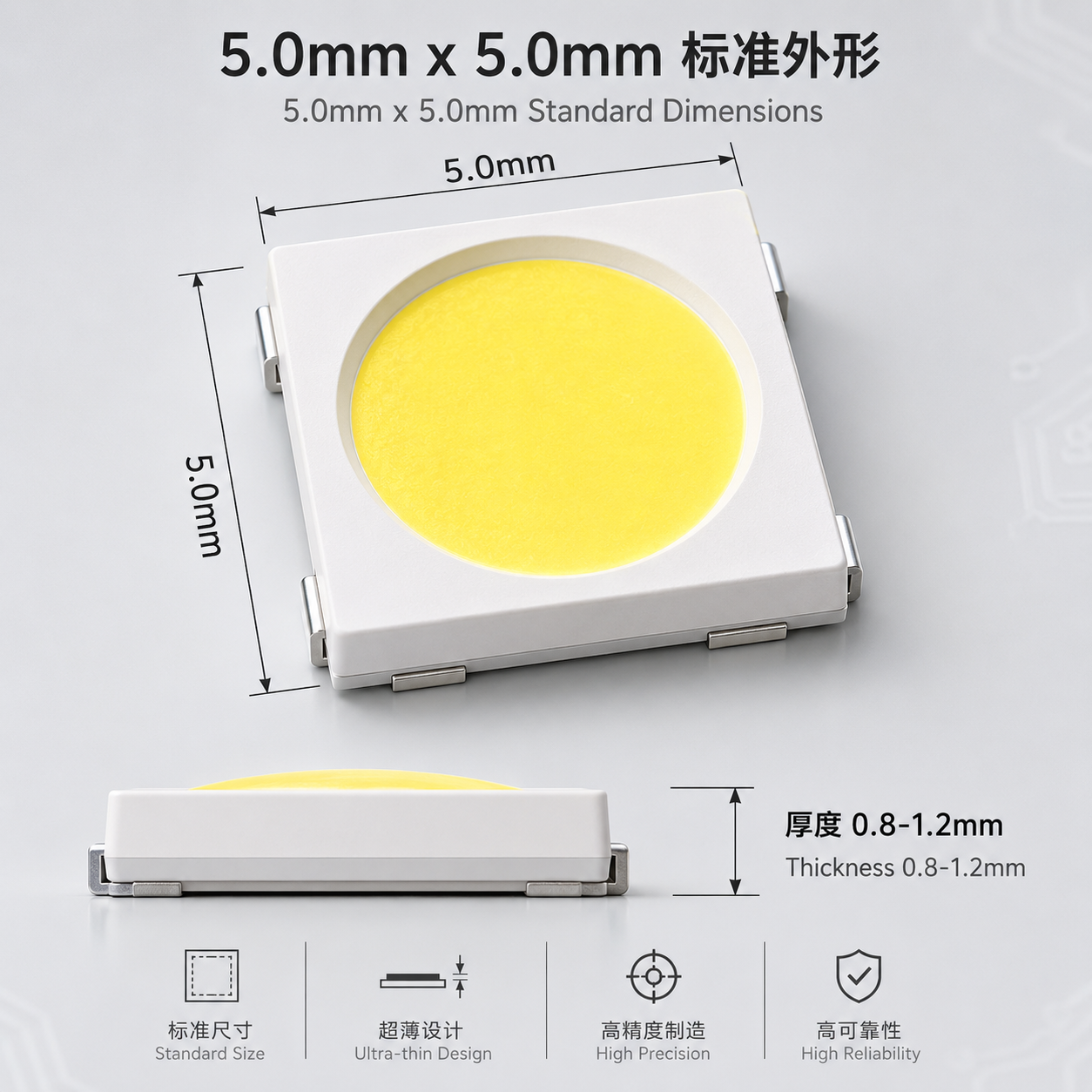

5050 单芯灯珠尺寸是多少

5050 单芯灯珠的标准封装尺寸通常是 5.0mm × 5.0mm。“5050”中的两个“50”分别对应灯珠外形的长度和宽度，单位可理解为 0.1mm。

需要注意的是，5.0mm × 5.0mm 只是外形尺寸。同样叫 5050，不同厂家的支架、胶体高度、焊盘结构和发光面设计可能不同。设计 PCB 或采购大货前，应以厂家提供的 datasheet 为准。

常见尺寸参数

为什么不能只看 5.0mm × 5.0mm

实际选型中，5050 单芯灯珠尺寸只是第一步。外形相同，并不代表焊盘完全相同，也不代表电压、电流、亮度和散热表现一致。有些 5050 单芯灯珠厚度接近 0.8mm，更适合较薄的灯条结构；有些封装厚度在 1.0mm 或 1.2mm 左右，胶体和发光面会更明显。

对于已经开好 PCB 的项目，哪怕焊盘尺寸有轻微差异，也可能造成贴片偏位、虚焊或锡珠问题。采购和工程确认时，建议重点查看：

• 外形尺寸图：确认长度、宽度、厚度是否匹配结构空间。
• 焊盘图：确认 PCB 封装库是否需要调整。
• 电性参数：确认正向电压、工作电流和功率范围。
• 光学参数：确认亮度、色温、显指、波长和发光角度。
• 可靠性资料：关注老化、光衰、高温高湿、回流焊适应性等项目。

在实际选型中，尺寸只是入口。真正影响项目稳定性的，通常是焊盘匹配、电流设计、散热路径和批量一致性。

“5050”和“单芯”分别是什么意思

很多人在看 5050 灯珠时，容易把“5050”理解成功率型号，或者把“单芯”理解成单颗灯珠。两者含义并不一样。

5050 是封装尺寸，不是功率

“5050”不是品牌名，也不是亮度等级，更不是固定功率。它主要表示灯珠外形尺寸约为 5.0mm × 5.0mm。这类命名方式在 SMD LED 中很常见，例如 2835、3528、3030、5630 等，都是以封装尺寸作为常用型号名称。

但封装尺寸相同，不代表内部芯片大小、支架材料、荧光粉方案和亮度等级完全一致。

单芯表示内部只有一颗 LED 芯片

“单芯”指的是 5050 灯珠内部只有 1 颗 LED 芯片。它常用于白光、红光、绿光、蓝光、黄光等单色发光产品。这类灯珠的线路和控制方式相对简单。例如白光灯条，只需要根据规格书设计合适的电压、电流和限流方式，就可以稳定工作。

相比之下，RGB 5050 通常包含红、绿、蓝三颗芯片，需要多路控制，PCB 线路也更复杂。可以把 5050 理解为“外壳大小”，把单芯理解为“里面有几颗发光芯片”。前者描述外形，后者描述内部结构。

5050 单芯灯珠结构图应该怎么看

看 5050 单芯灯珠尺寸结构图时，不要只看外壳长宽。焊盘、发光面、芯片位置和封装材料，都会影响贴片、出光、散热和使用寿命。

5050 单芯灯珠通常由以下部分组成：

• 支架或基板：承托芯片，并承担导电和部分散热功能。
• LED 芯片：真正发光的核心部件。
• 金线、合金线或倒装结构：连接芯片和电极。
• 荧光胶或透明胶：影响光色、亮度和稳定性。
• 焊盘：用于将灯珠焊接到 PCB 上。
• 封装胶体：保护芯片，同时影响出光角度和耐热表现。

如果灯珠用于高亮灯条或商业照明，材料稳定性更值得关注。长时间点亮后，热量会持续积累；如果芯片、支架、胶体或荧光粉方案不匹配，可能出现光衰、色漂或死灯。

5050 单芯与 2835、3528、3030、5630 的区别

选择 LED 灯珠时，5050、2835、3528、3030、5630 经常被放在一起比较。它们的主要差别在于尺寸、发光面积、散热能力和适用场景。

5050 单芯灯珠尺寸比 2835、3528 更大，发光区域通常更明显。对于装饰灯条、广告背光、发光字和商业空间，它能带来更醒目的发光效果。但尺寸并不是越大越好。如果灯条宽度很窄，或灯具结构要求很薄，2835 或 3528 可能更合适；如果项目更重视较大出光面、明显光点和亮度表现，5050 单芯通常更容易满足需求；如果做大功率照明，3030 或 5630 也可能进入备选范围。

5050 单芯灯珠尺寸会影响哪些性能

5050 单芯灯珠尺寸不是孤立参数。它会影响发光面积、灯珠间距、散热设计、外观效果和成本。

发光面积和视觉效果

5050 封装较大，发光窗口通常更宽。在灯条、广告背光、装饰线条上，它更容易形成明显亮点。例如，商场展示柜或发光字项目通常希望光点足够醒目，同时又不希望出现明显色差。此时不仅要看灯珠尺寸，还要关注色温分档、亮度分档和批次一致性。如果同一批灯珠色温差异过大，最终成品可能出现局部偏黄或偏白的问题。

散热设计

5050 单芯虽然只有一颗芯片，但如果电流设计较高，散热仍然需要认真处理。PCB 铜箔面积、铝基板厚度、铝槽结构、背胶导热能力和安装环境，都会影响灯珠实际工作温度。温度过高时，灯珠可能出现光衰加快、色温漂移、胶体老化等问题。因此，不能只用加大电流的方式追求亮度，还要评估整灯散热路径。

灯珠间距和排布

5050 灯珠体积比 2835、3528 大。在同样长度的灯条上，可排布的灯珠数量会受到尺寸限制。如果灯条需要高密度排布，可能要选择更紧凑的封装；如果希望减少灯珠数量，同时保持较强的亮度和明显发光面，5050 单芯灯珠会更合适。

成本构成

5050 单芯灯珠尺寸较大，封装材料用量通常更多。实际价格还会受到芯片等级、亮度分档、显指、色温公差、订单数量和测试要求影响。采购时不建议只比较单价。对于灯条、广告标识和商业照明项目，后期光衰、色差和返修成本往往比灯珠初始价差更值得关注。

常见电压、电流、功率和亮度参数

了解 5050 单芯灯珠尺寸后，还需要确认电压、电流、功率和亮度。这些参数直接决定灯珠能否在目标产品中稳定工作。

白光 5050 单芯灯珠常见正向电压约为 3.0V～3.2V。但这只是常见范围，实际电压会受到芯片材料、电流大小和温度影响。不同颜色的电压也不同。红光、黄光通常电压较低，蓝光和白光通常接近。不能直接用白光参数套用所有颜色。

亮度也不是只由尺寸决定。芯片大小、荧光粉、封装胶、色温、显指都会影响最终表现。高显指灯珠颜色还原更好，但在同等条件下光效可能与普通显指方案不同；冷白看起来更亮，暖白视觉更柔和，展示照明则更重视颜色还原。

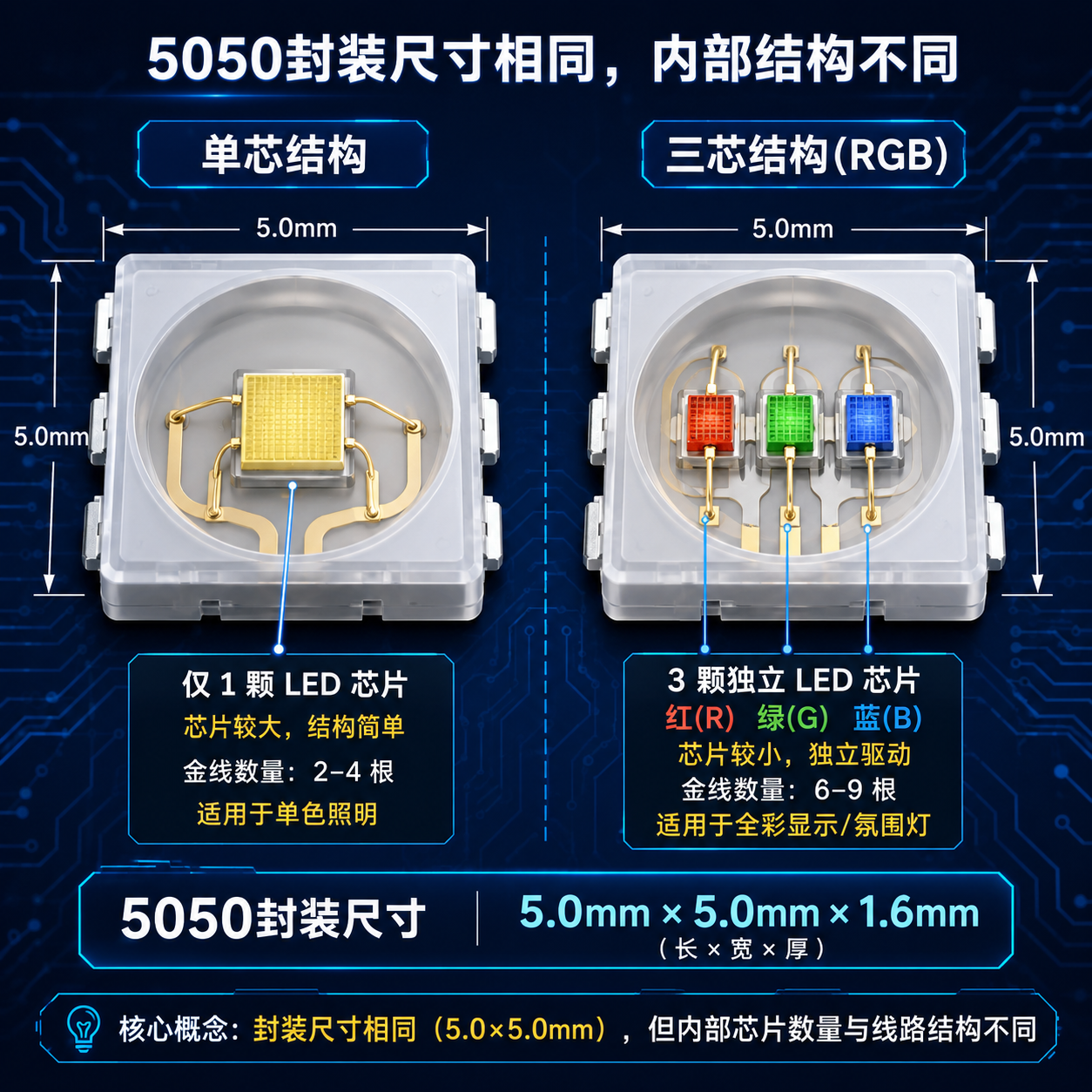

5050 单芯灯珠和 5050 三芯灯珠的区别

5050 单芯灯珠和 5050 RGB 灯珠外形可能相近，但内部结构、焊盘和控制方式并不相同。

如果产品只需要一种颜色，例如白光灯条、红光标识或蓝光装饰线，5050 单芯灯珠更直接。采购时重点确认颜色、电压、电流、亮度、色温或波长即可。如果产品需要变色效果，5050 三芯 RGB 灯珠更合适。它通常包含红、绿、蓝三颗芯片，通过不同电流组合实现颜色变化，但需要控制器和更复杂的 PCB 线路。两者不能只因为都叫 5050 就直接替换。三芯灯珠通常有更多引脚，焊盘设计也可能完全不同。

5050 单芯灯珠适合哪些应用

5050 单芯灯珠尺寸较大，发光面明显，适合需要较强视觉亮度或较大发光面积的产品。

LED 灯条

5050 单芯灯珠常用于高亮装饰灯条、橱柜灯、线性灯和氛围灯。它的发光面积较大，视觉效果更饱满。如果灯条安装在柜体、墙面或天花槽内，应同时关注灯珠间距和扩散结构。间距过大可能出现明显光斑；间距过小则要重新评估 PCB 宽度、贴片空间和散热。

广告标识和背光

广告灯箱、发光字和背光模组也常使用 5050 单芯灯珠。它的光点明显，适合需要较强视觉识别度的场景。这类项目对颜色一致性比较敏感。选型时建议确认色温分档、亮度分档和同批次一致性，而不是只看单颗样品的亮度。

商业照明

展示柜、货架灯和装饰照明可以使用 5050 单芯灯珠。如果照射商品，应重点关注显色指数。Ra80 可满足多数普通商业空间；Ra90 更适合珠宝、服装、化妆品、食品展示等对颜色还原要求较高的场景。显指选择需要结合亮度、成本和散热条件综合判断。

景观亮化与户外应用

建筑轮廓、装饰线条和户外视觉效果也可能用到 5050 单芯灯珠。如果用于户外，灯珠本身只是光源之一，还需要检查防水结构、灌胶材料、耐候性、电源稳定性和安装环境。

汽车内饰和特殊照明

5050 单芯灯珠也可用于氛围灯、信号提示灯等特殊场景。汽车相关项目通常对工作温度、震动、湿热和批次一致性要求更严，需以项目规格和客户测试要求为准。

如何选择合适的 5050 单芯灯珠

选型时可以从结构、电性、光学和可靠性四个方向逐步确认，避免只看尺寸或价格。

先看安装空间

确认 PCB 位置是否能放下 5.0mm × 5.0mm 的灯珠，同时检查灯具高度、透镜或扩散罩空间。如果灯条很窄，或结构很薄，需要评估 2835、3528 等封装是否更合适。

再看亮度需求

如果只是装饰照明，低功率方案可能已经足够；如果产品需要较高亮度，应确认芯片尺寸、电流设计和散热能力。不建议单纯依靠提高电流来提升亮度。温度升高后，光衰、色漂和胶体老化风险都会增加。

确认颜色、色温和显指

家居氛围常用 2700K～4000K，光感更柔和；办公和商业空间常用 4000K～6500K，看起来更明亮。普通照明可根据需求选择 Ra70 或 Ra80；展示、摄影、商业陈列等场景建议重点评估 Ra90 方案。植物照明则应关注红光、蓝光或全光谱方案，不同植物和生长阶段对光谱的要求不同。

检查可靠性资料

样品阶段能点亮不代表适合量产。量产前应关注光衰、高温高湿、回流焊适应性、批次一致性和电性分档。选型确认时，可以按这份清单逐项核对：

• 是否确认 5050 单芯灯珠外形尺寸和厚度？
• 是否确认 PCB 焊盘与灯珠焊盘匹配？
• 是否确认正向电压、工作电流和功率？
• 是否确认亮度、色温、波长或显指要求？
• 是否确认工作温度和散热条件？
• 是否确认应用是否需要 RoHS、LM-80、EN62471 等资料？
• 是否完成样品测试，并确认大货分档要求？

采购时容易忽略的问题

5050 单芯灯珠的很多问题并不是出在尺寸本身，而是出在细节没有确认。

只看外形，不看焊盘

外形同为 5.0mm × 5.0mm，不代表底部焊盘完全一样。有些 5050 灯珠焊盘较宽，有些较窄。如果 PCB 已经开板后才发现不匹配，会增加返工成本。开板前应根据灯珠规格书检查 PCB 封装库，必要时先做小批量贴片验证。

只看价格，不看光衰

低价灯珠在初始点亮时可能看起来足够亮，但使用一段时间后可能出现亮度下降或色温变化。灯条、广告标识和商业照明通常更需要关注长期稳定性。采购时建议确认芯片等级、封装材料、老化测试和光衰资料。

只看亮度，不看散热

提高电流可以提升初始亮度，但热量也会增加。如果 PCB、铝槽、外壳或安装环境散热不足，灯珠会长期处于高温状态，影响寿命和颜色稳定性。

只看样品，不看批量一致性

样品表现好，不等于大货稳定。批量生产时，亮度、色温、电压分档都需要确认。对灯条客户来说，一卷灯条内的颜色一致性和整批货的一致性都会影响成品体验。

没有提前确认认证和环保要求

出口或工程项目可能需要 RoHS、LM-80、EN62471 等资料。不同资料对应的范围和版本可能不同，采购前应提前确认，以免影响项目交付节奏。

可靠性测试和常见资料

5050 单芯灯珠不仅要尺寸准确，还要在目标环境中稳定工作。可靠性测试可以帮助提前发现光衰、色漂、死灯和焊接适应性风险。常见测试项目包括：

• 高温老化测试：观察灯珠在高温环境下的稳定性。
• 高温高湿测试：评估湿热环境下的可靠性。
• 冷热冲击测试：检查温度快速变化时的承受能力。
• 回流焊测试：确认贴片焊接后灯珠是否正常。
• 光衰测试：观察长时间点亮后的亮度变化。
• 色温一致性测试：减少同批灯珠色差。
• 电性一致性测试：确认电压、电流分布稳定。

常见资料包括：

• ISO9001：质量管理体系相关资料。
• LM-80：LED 光源光通维持测试相关资料。
• RoHS：环保限制物质相关资料。
• EN62471：光生物安全相关资料。

5050 单芯灯珠尺寸可以用卡尺测量，但寿命和稳定性不能只靠外观判断。对于灯条、广告标识、商业照明等批量项目，可靠性资料和样品验证都值得提前安排。恒彩电子从事 LED 灯珠封装研发、生产和销售，可提供 5050、2835、3030、3528、RGB、RGBW、高显指、全光谱等 LED 光源方案。具体选型仍应根据应用场景、PCB 尺寸、亮度要求、颜色要求和散热条件来判断。

5050 单芯灯珠为什么适合定制光源项目

5050 封装空间相对充足，适合搭配不同芯片、荧光粉和胶体方案，因此在定制颜色、定制色温、显指和亮度方案中较常见。

颜色和色温选择更灵活

5050 单芯灯珠可用于红、绿、蓝、黄、粉红、湖蓝、紫罗蓝、黄金色等颜色。不同颜色需要匹配对应芯片波长和封装方案。白光方案常见色温范围为 2700K～6500K。暖白适合家居氛围，自然白适合办公和商业空间，冷白适合需要更明亮视觉效果的场景。

高显指和全光谱需求增加

商业空间更重视商品颜色呈现，植物照明更重视光谱组合，家居照明也越来越关注舒适度。高显指、全光谱和定制光色方案会在更多项目中被评估。

小批量、多品类打样更常见

很多品牌会同时推出多种款式、颜色和亮度版本。对 LED 封装厂家来说，稳定的封装经验、设备能力和测试能力，会影响小批量打样和后续量产的一致性。

5050 单芯灯珠尺寸常见问题

5050 单芯灯珠尺寸是多少？

通常为 5.0mm × 5.0mm。不过厚度、焊盘和发光面会因厂家设计不同而变化，采购前应查看规格书。

5050 单芯灯珠厚度是多少？

常见厚度约 0.8mm～1.2mm。不同封装结构可能不同，应以厂家 datasheet 为准。

5050 单芯灯珠和 5050 RGB 灯珠一样吗？

不一样。5050 单芯灯珠内部通常只有 1 颗芯片；5050 RGB 灯珠通常包含红、绿、蓝 3 颗芯片，控制方式和焊盘结构也可能不同。

5050 单芯灯珠适合做 LED 灯条吗？

适合。它的封装尺寸较大，发光面积明显，常用于高亮灯条、装饰灯条、广告背光和商业照明。设计时需要确认灯珠间距、PCB 宽度和散热条件。

白光 5050 单芯灯珠电压是多少？

白光常见正向电压约为 3.0V～3.2V。红光、黄光、绿光、蓝光等颜色的电压可能不同，不能直接套用白光参数。

5050 单芯灯珠功率一般是多少？

常见功率会随芯片、电流和封装方案变化，原文参考范围为 0.06W～0.2W。实际设计应按规格书确认电流、功率、亮度和散热条件。

5050 单芯灯珠寿命多久？

寿命取决于芯片质量、封装材料、驱动电流、散热设计和使用环境。合理电流和良好散热有助于降低光衰和失效风险。

PCB 已经设计好，还能直接换另一款 5050 单芯灯珠吗？

不建议直接替换。即使外形都是 5.0mm × 5.0mm，焊盘、厚度、极性、电性参数和发光面也可能不同。替换前应核对规格书，并进行贴片和点亮测试。

户外使用 5050 单芯灯珠要注意什么？

户外应用除了灯珠参数，还要确认防水结构、灌胶材料、耐候性、抗 UV 能力、电源稳定性和散热路径。灯珠本身不能单独决定整灯寿命。
