当我们在全屋智能照明中试图用传统4脚RGB灯条调配出阅读所需的纯白光时，往往会得到一种边缘泛蓝、显色指数极低的“刺眼伪白光”。为了实现动态电竞氛围与高显指护眼照明的完美融合，RGBCCT多通道灯条成为行业标配。本文将直击多通道布线痛点，提供一份符合电气标准的 rgb6脚灯接线图，并深度拆解从底层物理连接到长距离供电衰减的系统级排障方案。
场景化拆解：为什么全屋智能需要 6 脚灯条？
深夜的居家办公区，你刚结束一场沉浸式的RGB电竞游戏，准备切换到高专注度的阅读模式。此时若使用传统4脚灯条，三原色强行混合的白光会让纸质书页呈现出诡异的紫红色。
核心危机：长期在低显色指数（CRI<70）的混合白光下工作，不仅无法还原物体真实色彩，更会导致眼部睫状肌持续紧张，引发严重的视觉干涩与不可逆的疲劳。
为了彻底解决这一痛点，工程端在原有的红绿蓝发光芯片旁，植入了两个独立的白光通道。一条通道负责输出 2700K色温的暖白光（Warm White），另一条则输出 6000K色温的冷白光（Cool White）。
这种被称为RGBCCT的架构，直接将显色指数提升至 CRI>90 的专业照明级别。它需要额外的两个物理引脚来独立控制白光芯片，这就是6脚灯条的由来。通过精准的通道切换，用户可以在氛围照明与专业级工作照明之间实现无损转换。
标准 rgb6脚灯接线图 与端子定义
在多通道照明系统中，物理接线的准确性直接决定了控制信号的传达率。整个拓扑结构由 AC-DC电源适配器、PWM智能控制器 以及 LED灯条本体 三部分组成。
以下是标准的6脚灯条物理引脚定义与接线逻辑对照：
| 物理引脚编号 | 丝印符号 | 电气功能定义 | 终端接线规范 |
|---|---|---|---|
| 引脚 1 | +V (12V/24V) | 直流电源正极 | 接入控制器V+端（核心供电，严禁反接） |
| 引脚 2 | R | 红色通道控制 | 接入控制器 R (Red) 信号端 |
| 引脚 3 | G | 绿色通道控制 | 接入控制器 G (Green) 信号端 |
| 引脚 4 | B | 蓝色通道控制 | 接入控制器 B (Blue) 信号端 |
| 引脚 5 | W / WW | 暖白通道控制 | 接入控制器 W 信号端（驱动2700K芯片） |
| 引脚 6 | CW | 冷白通道控制 | 接入控制器 CW 信号端（驱动6000K芯片） |
物理接线实操规范
在剥线环节，必须使用专业剥线钳预留 5-8毫米 的裸露铜丝。严禁让细微的铜丝分叉，以防相邻通道之间发生微短路。将线束完全插入控制器的镀锡端子后，需施加标准扭矩锁紧螺丝，确保在 20N的物理拉力 下不发生松动。
核心排障：接线后色彩错乱与长距离光衰
耗时数小时完成全屋吊顶的暗装布线，通电瞬间却发现灯带前端光线刺眼，而超过5米的尾端不仅亮度减半，原本设定的纯白光甚至变成了暗黄色。
核心危机：这是典型的“末端电压降（Voltage Drop）”现象。当大电流在长距离导线中传输时，线材的物理电阻会消耗掉大量电能，导致末端芯片无法达到额定的驱动电压。

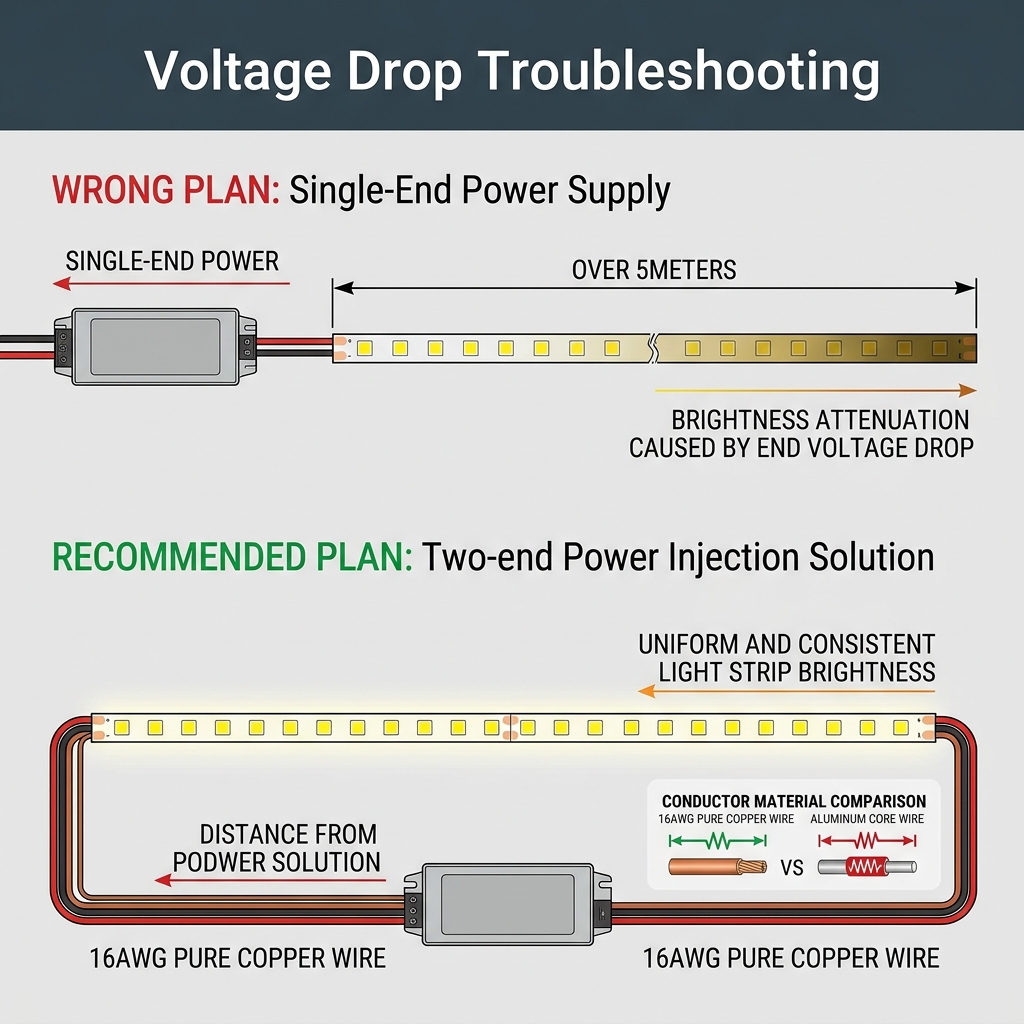

1. 应对电压降的“两端补电”方案
针对超过5米的连续布线，单端供电已无法满足物理定律。必须在灯条的尾端，引出一条并联的电源主线（V+与V-），直接连接至主电源。在主干线材的选择上，建议放弃劣质铝芯线，全面采用 16AWG或18AWG的纯铜线缆。高纯度无氧铜能将百米电阻控制在极低水平，确保整条灯带的照度均匀度达到 95%以上。
2. 供电电压的硬性匹配
市售的6脚灯带存在 12V 与 24V 两种绝对隔离的电压规格。若将12V灯带误接入24V电源，通电瞬间的过载电流会产生极高热量，直接造成半导体芯片的 热击穿与永久性碳化。反之，24V灯带接入12V电源，则会因为驱动能量不足而完全无法点亮。
3. 通道线序错乱的快速修正
若控制器下发红光指令，灯带却呈现蓝光，说明信号控制线在端子处发生了物理错位。此时无需恐慌，只需切断前端交流电源，比对灯带PCB板上的丝印字母（R/G/B/W/CW），将导线重新归位至对应的控制器端口即可恢复正常的色彩映射。
工业级制造标准：决定寿命的微观结构
多通道灯带的抗老化能力，完全取决于微观层面的用料与热管理设计。剥开高品质5050灯珠的硅胶封装，可以观察到内部高度集成的半导体架构。
优质的制造工厂（如恒彩电子等深耕行业多年的供应链）会在芯片键合环节，坚持使用 99.99%的纯金线。纯金线具备极高的抗氧化性与延展性，能够完美抵御长期点亮带来的热胀冷缩，从根源上杜绝了因断线导致的“死灯”故障。
在散热基板方面，高纯度镀银紫铜支架 是保证光通量维持率的核心。紫铜的导热系数远超普通铁合金，能将芯片产生的热量在毫秒级内传导至外部PCB板，确保白光通道的高显色荧光粉在 85℃的安全结温 下稳定工作，大幅延缓光衰进程。
多通道LED接线高频技术问答
1. 能否将6脚灯条直接接入Arduino或树莓派的GPIO引脚？
绝对不能。 微控制器的GPIO引脚仅能输出 3.3V/5V 的微弱电压，且电流承载极限通常不超过 40mA。而6脚灯条是典型的大功率负载（每米功耗可达15W-24W）。必须在两者之间串联 PWM驱动模块 或 MOSFET放大电路，由微控制器输出低压控制信号，驱动模块负责接通外部大功率直流电源，否则瞬间的浪涌电流将彻底烧毁主板。
2. 施工时必须预留多少的安全功率余量？
在选配AC-DC开关电源时，必须遵循 “80%负载定律”。若测算得出全屋灯带满载运行（全通道点亮）的理论峰值功耗为200W，则必须配备额定功率至少为 250W 的电源适配器。保留20%以上的工程余量，能避免电源元件长期处于高温满负荷状态，显著降低热失控带来的电气火灾风险。
3. 智能控制器PWM频率过低导致手机拍摄频闪，应如何解决？
廉价控制器通常使用 300Hz-500Hz 的低频PWM（脉冲宽度调制）来控制亮度，这不仅会导致手机镜头下出现严重的水波纹，还可能引发敏感人群的偏头痛。解决方案是更换具备 高频PWM驱动（>2000Hz） 甚至 CCR（恒流降压） 混合调光技术的高阶控制器，从物理输出端彻底消除频闪，实现影视级的无频闪照明环境。
4. 多个6脚灯条串联与并联在接线逻辑上有什么本质区别？
串联是指将前一条灯带的尾部直接插入下一条灯带的头部。这种方式极易导致末端电压骤降，通常仅适用于 5米以内 的短距离布线。并联则是将每一条独立灯带的首端，都通过主分线器直接连接到控制器的输出端。并联架构能保证每一根灯带都获得等额的初始电压，是大型空间内实现 10米以上无损亮度同步 的唯一标准电气方案。
