4芯5050灯珠参数、接线与选型指南

4芯5050灯珠常用于RGB灯带、氛围灯和景观亮化，选型时要看参数、接线方式、分光分色、散热和驱动匹配。

4芯5050灯珠是一种常见的RGB贴片LED灯珠，封装尺寸约为 5.0mm × 5.0mm。在常见结构中，它由一个公共端和红、绿、蓝三路颜色端组成，可通过PWM调光实现多种颜色变化。

它适合RGB灯带、广告标识、景观亮化、舞台灯光、智能氛围灯等需要彩色变化的场景。如果项目需要逐颗控制、流水动画或像素效果，则更适合考虑WS2812这类带控制IC的智能灯珠；如果只做白光照明，普通白光5050灯珠通常更合适。

采购4芯5050灯珠时，不建议只看价格和亮度。芯片、封装、分光分色、电性一致性、散热和规格书匹配，才是影响批量效果和长期稳定性的关键。

4芯5050灯珠是什么？

“5050”指的是LED灯珠的封装尺寸，约为 5.0mm × 5.0mm。它属于SMD贴片LED，适合通过自动贴片工艺安装在PCB板、灯带或模组上。

“4芯”在市场中常被用来指代4个电气连接端，常见结构为：

• 1个公共端
• 1个红光R端
• 1个绿光G端
• 1个蓝光B端

红、绿、蓝三路分别控制后，可以混出紫色、青色、黄色、粉色、白色等多种视觉效果。实际应用中，控制器通常通过PWM方式调节各颜色通道的亮度。

不过，不同厂家对“4芯”“4脚”“4PIN”的叫法可能不完全一致。采购时不能只听名称判断，应以产品规格书中的引脚定义、电压、电流、波长和焊接条件为准。

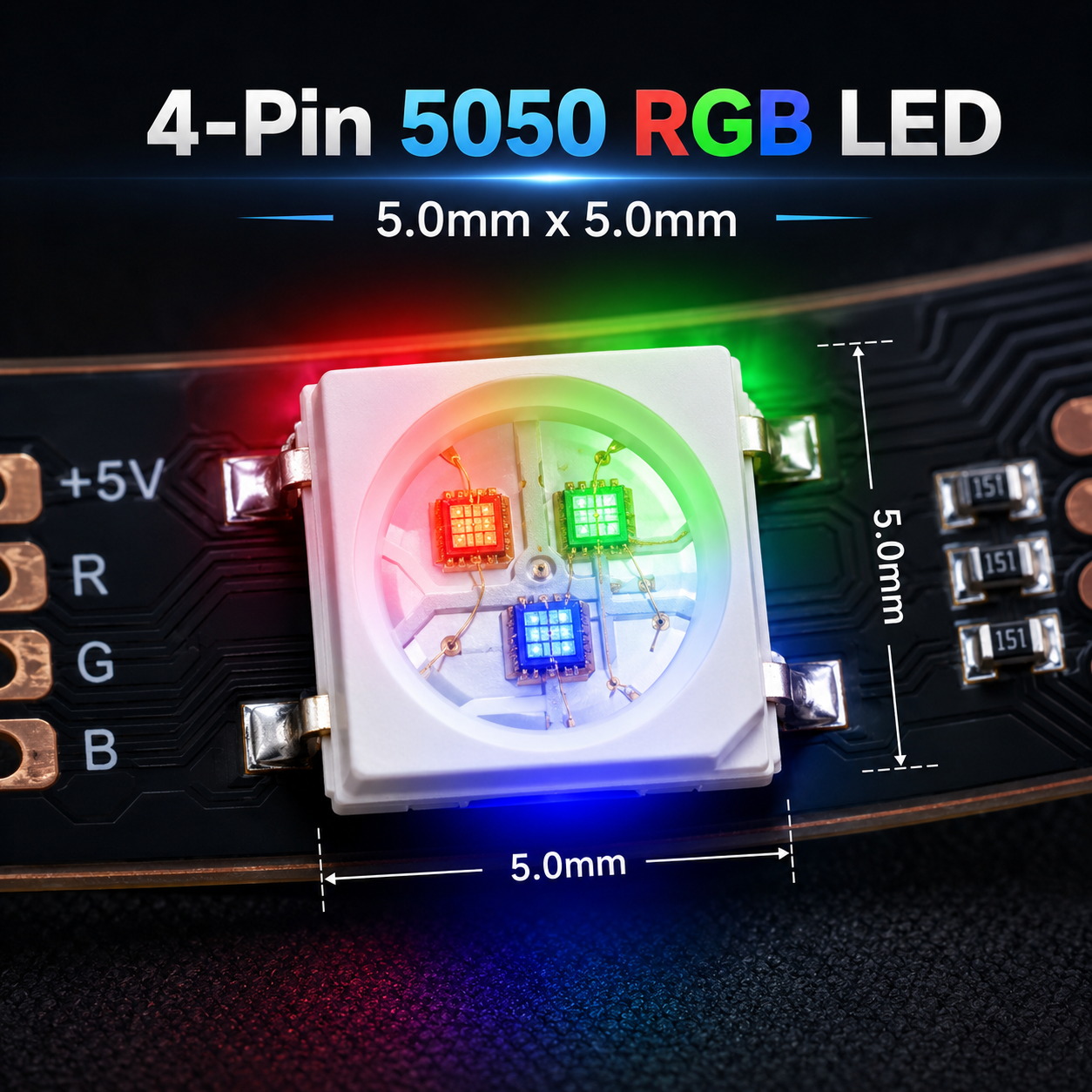

4芯5050灯珠的结构

外观结构

4芯5050灯珠外观看起来像一个小方块，底部或侧边带有焊盘，用于贴装到PCB上。由于封装空间比3528等小尺寸灯珠更大，5050封装可以容纳多颗发光芯片，因此常用于RGB、RGBW或多芯结构。

它的主要特点包括：

• 尺寸适中，适合灯带和模组设计
• 可自动贴片，适合批量生产
• 出光角度较大，适合装饰照明
• 封装成熟，配套控制方案较多

在RGB灯带中，一颗颗5050灯珠排列在柔性线路板上，搭配控制器后可以实现渐变、跳变、呼吸、闪烁等灯效。

内部结构

常见4芯5050 RGB灯珠内部集成红、绿、蓝三颗发光芯片。芯片固定在支架或基板上，再通过金线或合金线连接到对应引脚，最后由封装胶覆盖保护。

影响灯珠性能的关键材料包括：

• LED发光芯片：影响亮度、颜色、光衰和寿命基础。
• 支架或基板：影响导电、导热和机械强度。
• 焊线材料：影响电连接可靠性。
• 封装胶水：影响透光率、耐热性和抗黄变能力。
• 分光分色工艺：影响批次一致性和混色效果。

RGB灯珠对一致性要求较高。只要红、绿、蓝任一路差异明显，最终混色就可能出现偏色或亮暗不均。

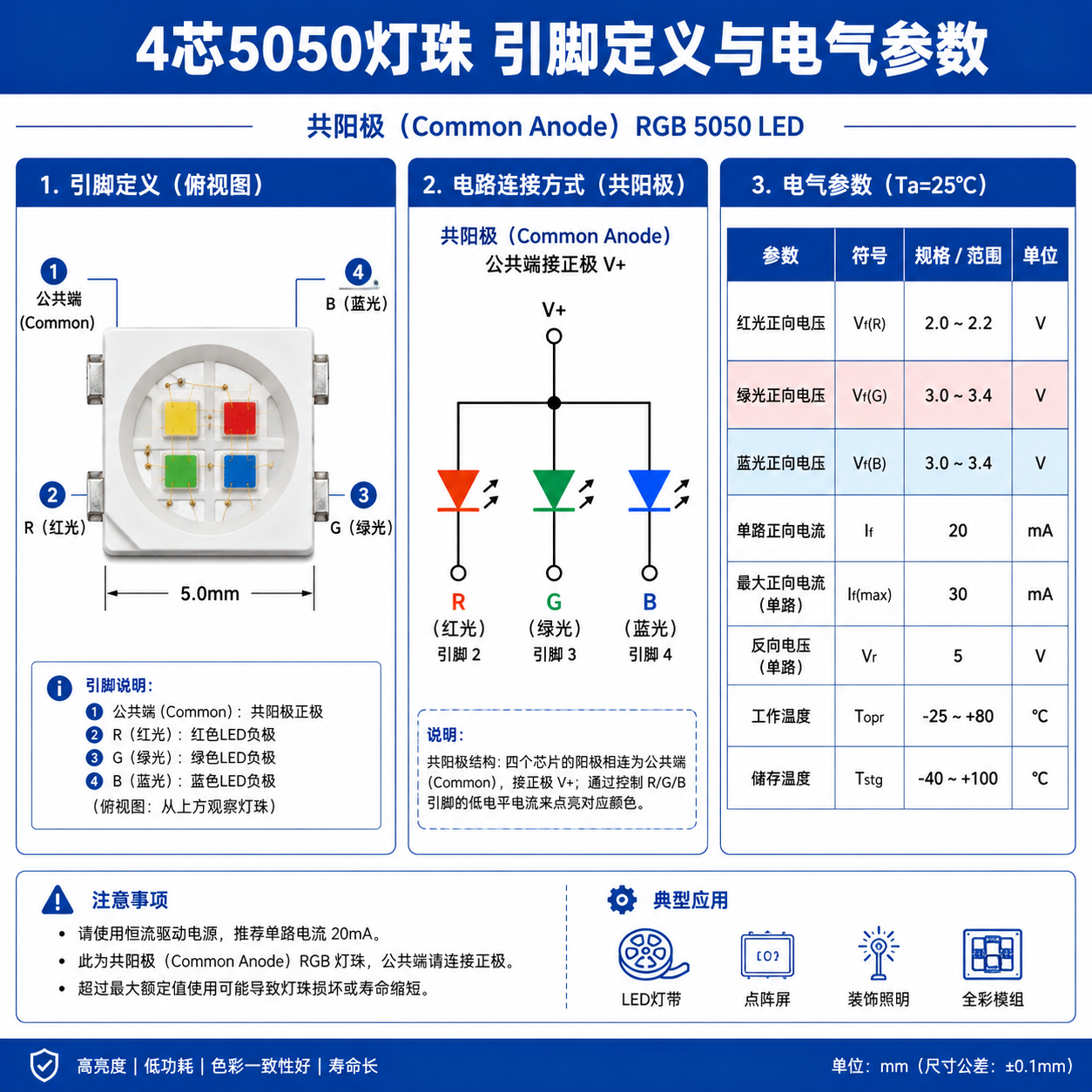

共阳极与共阴极

4芯5050灯珠常见有共阳极和共阴极两种结构。

常见参数怎么看？

4芯5050灯珠的参数不能孤立看。亮度高并不一定代表更适合项目，还要结合电压、电流、波长、发光角度、散热条件和应用环境判断。

红、绿、蓝电压不同

RGB三路芯片的正向电压不同。红光通常在2.0V–2.2V左右，绿光和蓝光通常在3.0V–3.4V左右。设计电路时，不能把三路颜色当成完全相同的负载处理。

如果R、G、B三路电流设计不合理，可能出现颜色偏差、亮度不均或某一路过热的问题。

电流不是越大越好

单色通道常见电流约20mA，三色同时点亮时总电流可能接近60mA。长期超电流使用虽然可能短时间提高亮度，但会增加温升，加快光衰，也可能影响封装胶和焊线可靠性。

在高亮灯带、广告模组或长时间点亮的项目中，应优先考虑热管理和寿命，而不是单纯追求更高亮度。

波长决定颜色表现

红、绿、蓝三色都有对应波长范围。波长一致性越好，批量灯珠的颜色越统一。对于广告灯箱、线性灯、景观亮化和商业空间装饰，色差会直接影响最终视觉效果。

如果同一条灯带上不同位置颜色略有差异，很多时候并不是控制器问题，而是灯珠分光分色、批次混用或电流压降共同造成的。

4芯5050灯珠怎么接线和驱动？

4芯5050灯珠不建议直接接电源试亮。LED本身需要限流，如果没有限流电阻或恒流驱动，电流可能瞬间过大，造成发热、光衰加快，甚至烧坏灯珠。

常见驱动方式包括：

• RGB控制器
• 单片机 + MOSFET
• 灯带控制器
• 恒流驱动方案
• 智能家居控制模块

普通RGB灯带多采用控制器加限流电阻方案；对稳定性要求更高的产品，可以考虑恒流驱动或更细致的电流设计。

接线时容易忽略的问题

实际接线和设计中，常见问题主要集中在以下几个方面：

• 共阳/共阴不匹配：控制器与灯珠结构不一致，会导致不亮或颜色异常。
• RGB三路未独立限流：不同颜色压降不同，不能简单并联处理。
• 公共端走线过细：三色同时工作时公共端电流更大，走线过细会发热和压降。
• 长灯带压降明显：前端亮、后端暗，甚至末端颜色偏差。
• 散热不足：长时间满功率点亮会加快光衰。

在家装RGB灯带中，用户常遇到“刚装好很亮，使用一段时间后末端偏暗或偏色”的情况。排查时不要只换控制器，还应检查灯带长度、电源余量、铜箔厚度和是否采用分段供电。

对于较长灯带，可以采用两端供电、分段供电或加宽线路的方式降低压降。户外或商业项目还要考虑防水结构、灌胶材料和长期温升。

4芯5050灯珠和普通5050灯珠有什么区别？

5050只是封装尺寸，不代表一定是RGB。普通5050灯珠可以是白光、单色，也可以是RGB、RGBW或其他结构。

4芯5050灯珠的重点在于RGB三路控制结构，适合彩光变化场景；普通单色5050灯珠通常用于照明、背光、补光或单色装饰。

如果项目需要高显指白光，不建议单纯依赖RGB混白。RGB混出的白色可以满足部分氛围效果，但在显色性、色温稳定性和舒适度上通常不如专用白光LED。

4芯5050灯珠和3528灯珠怎么选？

3528灯珠尺寸约为3.5mm × 2.8mm，明显小于5050。由于封装空间更小，3528通常用于低功率、小尺寸或高密度布灯场景。

如果产品空间紧凑、功率要求不高，3528可能更合适；如果需要更明显的彩光、更高亮度和成熟RGB方案，4芯5050灯珠更常用。

灯带选型时还要看每米灯珠数量、整条功率、PCB铜箔厚度、电源规格和使用环境。单颗灯珠参数只是判断依据之一。

4芯5050灯珠和WS2812有什么区别？

4芯5050灯珠通常属于模拟RGB灯珠，本身不带控制IC，需要外部控制器调节R、G、B三路亮度。同一段电路上的灯珠通常一起变色。

WS2812类灯珠则通常内置控制IC，可以通过数字信号控制单颗灯珠的颜色和亮度，更适合做流水灯、像素屏、动态动画和互动灯效。

如果项目只需要整条灯带一起变色，4芯5050灯珠通常更直接，成本和维护也更可控。如果需要每颗灯独立显示不同颜色，则应考虑WS2812或类似智能灯珠。

适合哪些应用场景？

RGB灯带

4芯5050灯珠最常见的应用之一是RGB灯带。它常用于吊顶、电视墙、柜底、楼梯、展柜、门头和商业空间背景装饰。搭配控制器后，可以实现变色、渐变、呼吸和闪烁效果。

景观亮化

在楼体轮廓、桥梁亮化、文旅夜游和户外装饰灯具中，RGB效果可以增强空间层次。但户外项目不仅要看灯珠，还要看防水结构、PCB防护、电源稳定性、胶水耐候性和散热设计。

如果户外灯带长期处于潮湿、高温或紫外线环境中，建议重点确认防护等级、封装材料耐候性和长期老化表现。

广告标识

广告发光字、灯箱、招牌和广告模组对亮度和颜色一致性要求较高。若灯珠分档不稳定，同一块招牌可能出现局部偏色或亮暗不均。

广告项目通常点亮时间长，选型时应关注光衰、散热和批次一致性，而不是只比较单颗价格。

舞台与娱乐照明

舞台灯、KTV灯光、酒吧氛围灯和活动现场装饰，需要频繁切换颜色。4芯5050灯珠可以满足基础彩光变化，但如果需要复杂动画或分区像素效果，需要结合控制系统重新评估。

汽车氛围灯与智能家居

车内脚窝灯、门板氛围灯、仪表背景光以及智能灯带都可能用到RGB 5050灯珠。这类应用需要关注体积、温度范围、控制兼容性和长期稳定性。车内场景还应考虑电压波动、震动和高低温环境。

采购4芯5050灯珠要看哪些指标？

采购时不能只看“能不能亮”和“价格多少”。对于批量产品或工程项目，建议优先确认以下指标：

• 规格书完整性：确认尺寸、电压、电流、亮度、波长、焊接条件。
• 芯片品质与批次管理：影响亮度、颜色、寿命和稳定性。
• 封装工艺：固晶、焊线、点胶、烘烤和包装都会影响可靠性。
• 分光分色能力：决定颜色一致性，尤其影响RGB混色效果。
• 电压电流一致性：影响整条灯带亮暗均匀度。
• 散热表现：高亮和长时间点亮场景尤其重要。
• 样品测试：量产前应验证亮度、颜色、电流、温升、焊接和老化表现。
• 定制与配套能力：如波长分档、亮度分档、包装方式或PCBA加工需求。

采购RGB灯珠时，一个常见误区是只对比单颗亮度。实际落地后，用户更容易感知的是整条灯带颜色是否一致、长时间点亮后是否偏色、末端是否变暗，以及返修率是否可控。

常见质量问题与排查方向

死灯或单色不亮

死灯可能表现为整颗不亮，也可能是红、绿、蓝其中一路不亮。常见原因包括过流、静电损伤、焊接温度过高、虚焊、短路或封装可靠性不足。

处理方向：

• 驱动电路增加限流保护
• 生产过程做好ESD防护
• 按规格书设置回流焊温度曲线
• 检查PCB短路、虚焊和焊盘设计

色差

RGB灯珠色差可能来自芯片批次、波长分档、封装胶差异或驱动电流不一致。对于灯带、广告模组和景观项目，色差往往比单颗亮度更影响观感。

建议同一项目尽量避免不同批次混用，并在批量采购前做样品和小批量验证。

亮度不均

长灯带前端亮、后端暗，常见原因是电压压降。PCB铜箔过薄、线路过长、电流过大或电源余量不足，都会加重这种问题。

改善方式包括：

• 分段供电
• 两端供电
• 加宽铜箔或优化走线
• 降低单段长度
• 选择更合适的电源和控制器

光衰过快

光衰与芯片、封装材料、工作温度、电流和散热条件有关。长期高温和超电流使用会加快光衰。高密度灯带或封闭空间使用时，应做温升测试，而不是只看短时间点亮效果。

焊接不良或焊盘脱落

焊接不良可能与焊盘设计、回流焊曲线、PCB质量和返修操作有关。工程设计时应参考厂家推荐焊盘尺寸，避免焊盘过小导致强度不足，或焊盘过大导致回流焊偏移。

PCB设计注意事项

4芯5050灯珠用于灯带、模组或控制板时，PCB设计会直接影响亮度、颜色一致性和寿命。

焊盘按规格书设计

不同厂家5050封装外形接近，但焊盘细节可能不同。焊盘尺寸不合适会影响贴片稳定性、焊接强度和返修良率。

公共端走线要留余量

三色同时点亮时，公共端承载的是R、G、B三路总电流。公共端走线过细会带来发热和压降，影响亮度和颜色一致性。

RGB三路要分别计算

红、绿、蓝三路正向电压和发光效率不同，限流电阻或恒流参数应分别设计。直接套用同一参数，可能导致混色偏差或某一路负载过重。

散热铜箔不能忽略

5050灯珠三色同时工作时会产生热量。PCB上增加铜箔面积、优化灯珠间距和控制单段功率，有助于降低温升。

长距离灯带要处理压降

灯带越长，线路电阻越明显。压降不仅让末端变暗，还可能造成混色偏差。工程项目中常采用分段供电、两端供电或降低单段长度的方式改善。

户外应用要考虑防护

户外使用要重点关注防水、防潮、抗紫外线、抗硫化和材料老化。潮气进入后可能导致焊盘氧化、线路腐蚀或灯珠失效。灯珠可靠性只是其中一部分，灯具结构和整体工艺同样重要。

如何选择4芯5050灯珠厂家？

选择供应商时，可以从生产能力、检测能力和技术配合三个方面判断。

是否具备封装能力

源头封装厂家通常更了解灯珠结构和材料差异，也更容易在芯片、支架、焊线、胶水和分档上做一致性控制。若项目涉及定制参数、异常分析或批量一致性，沟通效率通常更重要。

是否有必要的生产与测试设备

稳定的RGB 5050灯珠离不开固晶、焊线、点胶、分光分色、老化测试和光电参数测试。自动化程度和测试流程会影响批量一致性。

是否能提供规格书和样品

正规供应商应能提供规格书，并支持样品验证。工程项目建议先测试亮度、颜色、电流、温升、焊接表现和老化表现，再决定批量采购。

是否支持项目配套

部分项目不只需要灯珠，还涉及灯带、模组、控制板或PCBA加工。若供应商能提供选型建议、封装方案和配套加工，有助于减少灯珠、电路和结构之间的匹配风险。

深圳市恒彩电子有限公司可围绕LED灯珠研发、封装、生产和销售提供相关产品支持，覆盖SMD 2835、3030、5050、3528、3433、RGB、RGBW、全光谱、高显指等系列。具体选型仍应以项目参数、样品测试和规格书为准。

常见问题 FAQ

4芯5050灯珠一定是RGB吗？

不一定。市场上常说的4芯5050灯珠很多指RGB结构，但不同厂家命名可能不同。采购时应查看规格书中的引脚定义和内部结构。

4芯5050灯珠可以直接接12V吗？

不建议直接接。灯珠本身通常需要限流电阻、恒流驱动或灯带电路。如果直接接12V，电流可能过大，容易烧坏灯珠。

4芯5050灯珠能调光吗？

可以。常见方式是通过PWM分别控制R、G、B三路亮度，从而实现调光和混色。

4芯5050灯珠能做白光吗？

可以通过RGB混光形成白色效果，但这种白光通常更适合氛围用途。如果需要高显指、低色偏或舒适照明，建议选用专用白光LED灯珠。

4芯5050灯珠和RGBW灯珠怎么选？

如果只需要彩光变化，RGB通常可以满足需求。如果项目还要求较好的白光效果，RGBW更合适，因为它增加了独立白光通道。

4芯5050灯珠适合户外吗？

灯珠可以用于户外产品，但最终稳定性取决于灯具防水结构、PCB防护、封装材料、散热设计和使用环境。户外项目应重点关注高温、潮气、紫外线和硫化风险。

4芯5050灯珠寿命一般多久？

在合理电流和良好散热条件下，优质LED灯珠可达到数万小时寿命。实际寿命会受芯片、封装、温度、电流和环境影响，长期高温会明显缩短寿命。

为什么同一条RGB灯带会出现颜色不一致？

常见原因包括灯珠分光分色不一致、不同批次混用、驱动电流不均、线路压降或散热差异。排查时应同时检查灯珠批次、电源、走线和供电方式。

4芯5050灯珠适合做植物灯吗？

普通RGB 4芯5050灯珠不是专业植物照明的优先选择。植物灯通常需要特定红光、蓝光或全光谱方案，应根据植物生长需求选择对应光谱。

长灯带使用4芯5050灯珠时最容易忽略什么？

最容易忽略电压压降和散热。灯带越长，末端越容易变暗或偏色；灯珠密度越高，热量越集中。建议根据长度、功率和安装环境设计分段供电和散热结构。
