一根信号线，能让上百颗灯珠各自变出 1600 万种颜色，还能 30 fps 流畅刷新——WS2812LED灯珠 凭什么这么神？答案藏在它那条极其挑剔的 1.25µs 脉宽编码里。
一：什么是WS2812LED灯珠
WS2812灯珠（包括升级版 WS2812B）是世界半导体（Worldsemi）推出的内置 IC 的全彩 RGB 灯珠。一颗LED灯珠封装里塞了 R/G/B 三色 LED 加一颗时序解码芯片，WS2812B的灯珠包含型号有（5050/3528/3535）对外只露 4 个引脚：VDD / GND / DIN / DOUT。
类比一下：传统三色 LED灯珠 像三个独立工人，每人都要单独的指挥线（PWM）；WS2812 像一辆"传话公交车"——你只需要把指令喊给第一颗灯珠，它截取属于自己的 24 bit 数据，剩下的全部从 DOUT 口转发给下一颗，依次类推。无论 64 颗点阵屏还是 5 米灯带，主控 MCU 始终只需一个 GPIO。
二：为什么要用WS2812LED灯珠
没有 WS2812 LED灯珠的世界长这样：要想做一块 8×8 的全彩灯阵，你得用 192 路 PWM 或者外挂 TLC5940/MAX7219 之类的扫描驱动；接 5 米灯带？布线复杂度爆炸，PCB 成本飙升。WS2812LED灯珠 把整套方案压缩到了"一根信号线 + 一个电源"。
代价是什么？协议时序极其严苛——±150 ns 的偏差就可能让灯带集体抽风。这正是为什么 Raspberry Pi 这类跑 Linux 的板子驱动它常常翻车，而 STM32 / ESP32 / AVR 这种能精确控制时钟的 MCU 是天然搭档。WS2812灯珠 用脉宽编码，把"一根信号线"变成了一条 800 kbps 的全彩流水线。
三：协议拆解：1µs内的极致编码

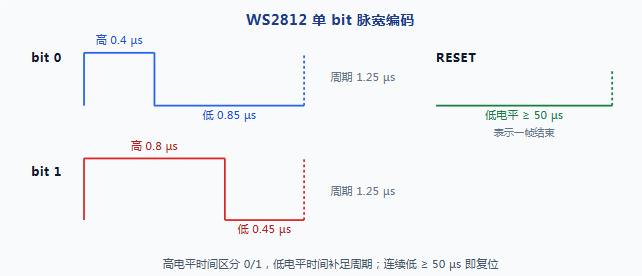

WS2812LED灯珠 的协议核心只有一句话：用脉冲宽度区分 0 和 1。每一位的总周期都固定为 1.25 µs，区别只在高电平占多长。
3.1：颜色顺序是GRB 不是 RGB
这是新手第一坑。WS2812LED灯珠 上电按 G → R → B 顺序接收 24 位数据，而不是直觉中的 RGB。如果你直接把 0xFF0000 当红色发，结果会得到一颗绿灯。每颗灯珠会"吃掉"前 24 bit，剩下的从 DOUT 透传给下一颗，最后的 RESET 脉冲让所有 IC 把缓冲区里的颜色一齐锁存输出——这就是级联自整形。
四：常用的主流方案

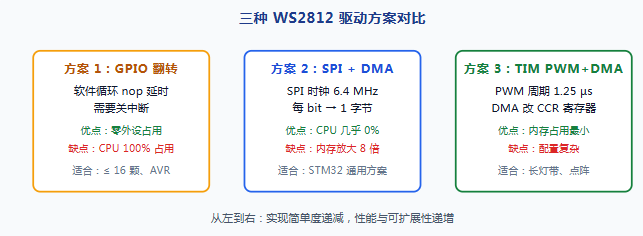

虽然协议简单，但产生 1.25 µs 精确脉冲并不容易。工程实践中有三套主流方案，各有适用场景。
四：WS2812翻车点规避核心原则
WS2812的翻车本质是：电源；信号；散热；工艺；环境；控制；选型；七个环节的缺陷叠加，规避的核心原则是；
4.1：电源可靠；功率冗余+多点供电，降低压降，确保供电稳定。
4.2：信号完整；匹配电阻+屏蔽抗干扰，确保信号输出不丢失。
4.3：散热充分；合理设计散热路径，避免高温累计。
4.4：工艺规范；严格焊接工艺，避免虚焊，静电损伤。
4.5：环境适配；根据应用场景设计防护措施，应对潮湿；高低温；振动。
4.6：控制精准；严格遵循协议；确保波特率；数据格式正确。
通过针对性规避以上翻车点，可大幅度提升WS2812LED灯珠应用的可靠性，减少失效风险，确保产品稳定运行。
