LED显示屏基板全解析：定义、核心材质与制造工艺指南

在过去近二十年的封装技术一线工作中，我接触过无数因为选错“地基”而导致整个LED显示项目崩盘的案例。很多朋友问我：“LED显示屏基板到底是什么？不就是一块板子吗？” 其实，LED显示屏基板不仅是承载LED芯片的物理支架，更是负责散热和电气连接的生命线。

这就好比盖房子，如果你把摩天大楼建在沙地上，外观再漂亮也会倒塌。对于LED显示屏来说，基板就是那个地基。在这篇文章中，我将摒弃那些晦涩难懂的学术词汇，用工程师的视角带你深入了解这块“板子”背后的技术逻辑。

关于LED显示屏基板，你需要知道的几个核心要点：

• 定义： 它是固定LED灯珠或芯片，并提供电流路径和散热通道的特制电路板。
• 核心材质： 主要分为FR-4玻纤板、金属基板（铝/铜）和陶瓷基板三大类。
• 关键作用： 决定了显示屏的平整度、散热效率和使用寿命。
• 结构组成： 通常包含线路层（铜箔）、绝缘层（导热介质）和基层（金属或玻纤）。
• 选型误区： 并非越贵越好，而是要根据功率密度和应用场景（户内/户外）来匹配。
• 未来趋势： 随着小间距显示屏的普及，对基板的平整度和线路精度的要求正呈指数级上升。

什么是LED显示屏基板？

简单来说，LED显示屏基板就是显示屏的“骨架”和“神经系统”。

定义解析：支撑LED芯片的核心载体与电路骨架

当你看到一块绚丽多彩的LED大屏幕时，你看到的只是发光的表面。而在每一个发光点（像素）的背后，都有一块默默工作的基板。它是通过特殊工艺制造的印制电路板（PCB），专门为了适应LED发光元器件的特性而设计。

它不像电脑里的主板那样只需要处理信号，LED基板必须同时处理高电流和高热量。特别是对于恒彩电子这类专注于高精密封装的企业来说，基板的质量直接决定了SMD灯珠或COB模组能否在长期工作中保持色彩一致性。

基板在LED显示屏系统中的三大核心功能

1. 电气连接（输血管道）： 基板上蚀刻着复杂的铜箔线路，就像血管一样，将电源提供的电能精准地输送到每一个LED芯片，同时传输控制信号，告诉芯片什么时候亮、什么颜色亮。
2. 物理支撑（骨骼架构）： LED芯片非常脆弱且微小，基板为它们提供了一个坚固的安装平台，保护它们免受机械损伤和振动影响。
3. 热传导（散热通道）： 这是最关键的功能。LED发光时会产生大量热量，如果散不出去，芯片就会光衰甚至烧毁。优质的基板能像吸热海绵一样，迅速将热量从芯片底部导出。

💡 行业小贴士： 在高密度小间距屏幕中，基板的散热能力往往比芯片的发光效率更重要。如果基板热阻过高，再好的芯片也会因为积热而出现“死灯”现象。

LED显示屏基板的主流材质分类与性能详解

市面上的基板材质五花八门，选错了材质，不仅浪费钱，还可能导致产品不合格。目前主流的材质主要有以下三种。

FR-4 玻纤板：传统选择的性价比与局限性分析

FR-4 是我们在电子产品中最常见的绿色电路板，由环氧树脂和玻璃纤维布压合而成。

• 优点： 技术极其成熟，加工成本低，绝缘性能好。
• 局限性： 导热性很差（通常仅为 0.3 W/m·K 左右）。
• 适用场景：： 主要用于对散热要求不高的户内低端显示屏，或者作为控制卡的载体。在稍微大功率的LED应用中，它已经逐渐被淘汰。

金属基板 (MCPCB)：铝基板与铜基板的散热性能深度对比

这是目前LED显示屏行业的主力军。金属基板通常由“金属底层 + 绝缘层 + 铜箔线路层”组成。

• 铝基板： 性价比之王。利用铝材良好的导热性，能快速将热量传导出去。目前市面上70%以上的户外LED大屏和高亮屏都使用铝基板。
• 铜基板：： 贵族选择。铜的导热系数是铝的很多倍，散热效果极佳，但价格昂贵且密度大（重）。通常只用于极其高端、功率密度极大的精密显示屏或军工级产品。

陶瓷基板：高功率密度应用下的高导热与绝缘优势

陶瓷基板（如氧化铝、氮化铝）是近几年随着Mini/Micro LED兴起而受到关注的材料。

• 优势： 陶瓷本身就是绝缘体且导热性极好，不需要额外的绝缘层（绝缘层通常是阻碍散热的瓶颈），且热膨胀系数与LED芯片接近，非常稳定。
• 缺点：： 易碎，加工难度大，成本高昂。

材质横向对比：导热系数、热膨胀系数 (CTE) 与机械强度

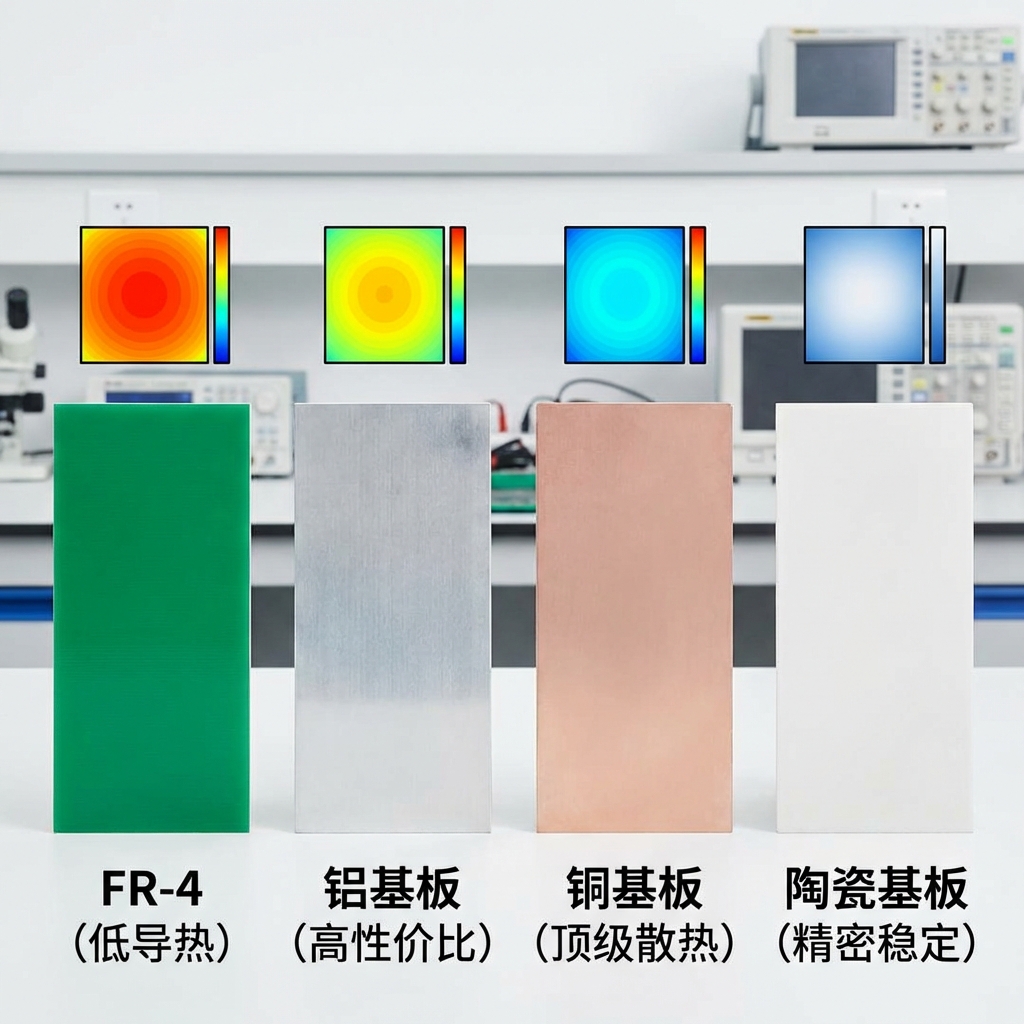

为了让你更直观地选择，我整理了这份对比表：

📊 行业数据洞察： 根据2023年的市场调研数据，铝基板占据了LED显示屏基板市场约60%的份额，预计到2025年，随着Mini LED的爆发，陶瓷和高导热铝基板的占比将提升至25%左右。

LED显示屏基板的内部结构与PCB设计剖析

很多采购人员只看基板厚度，这其实是不够的。基板的内部结构才是决定性能的关键。

分层结构详解：线路层、绝缘层与金属基底的协同工作

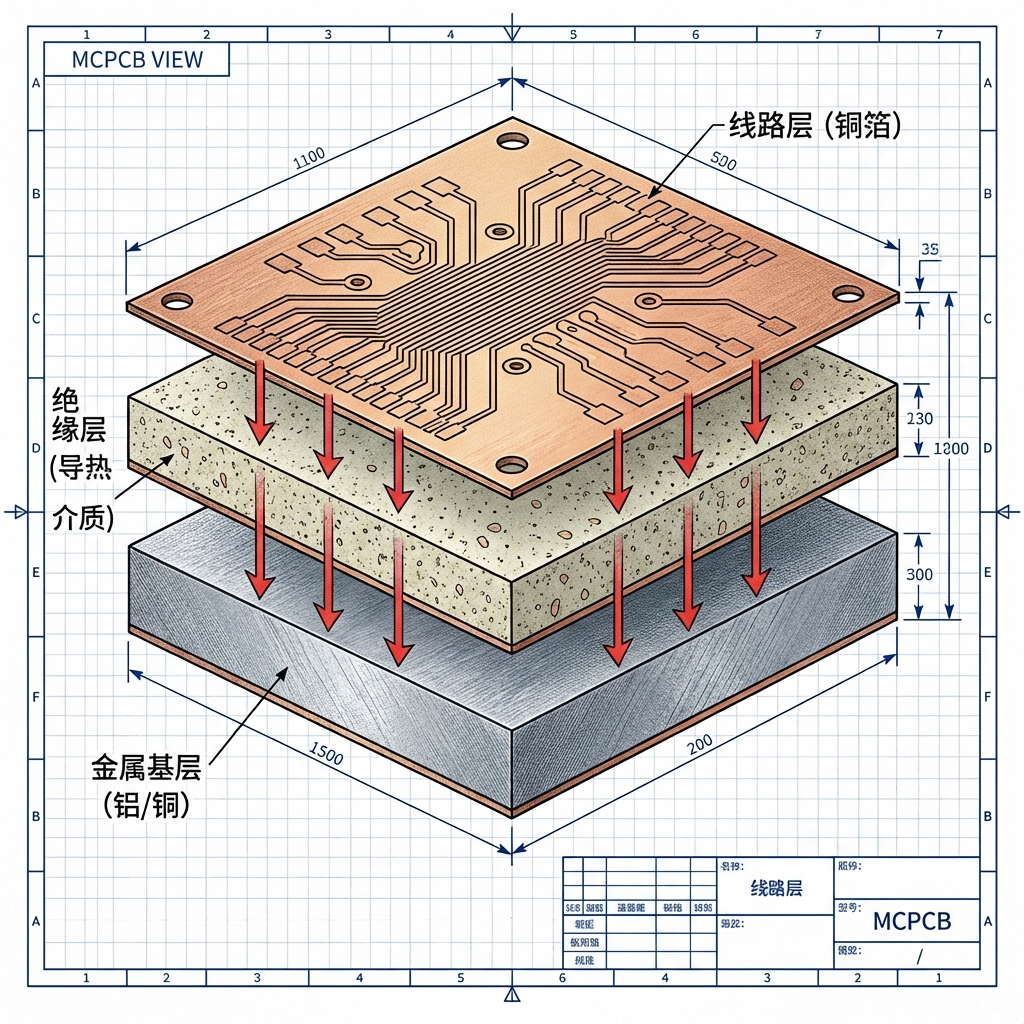

如果你把金属基板切开看，它就像一个三明治：

1. 线路层（顶层）： 也就是铜箔，负责导电。对于大电流的户外屏，铜箔需要做得更厚（如2oz或3oz）以减少电阻。
2. 绝缘层（中间层）： 这是最核心的技术所在。 它既要阻隔铜箔和金属底座导电，又要让热量快速通过。恒彩电子 在研发高端光源时，特别注重这一层的材料选择，因为它直接决定了基板的耐压值和导热效率。
3. 金属基层（底层）： 通常是铝板或铜板，负责支撑和最终散热。

SMD LED基板与COB封装基板的结构差异

• SMD基板： 灯珠是封装好后再焊接到基板上的。基板主要负责连接和散热，对表面平整度要求相对宽松。
• COB基板： 芯片（Die）直接贴在基板上封装。这对基板表面的粗糙度、反射率和气密性要求极高，任何微小的凹凸都会导致死灯或显示麻点。

关于不同封装技术对基板的需求差异，如果你想了解更传统的DIP封装技术如何应用，可以参考我们之前的技术文章：基板DIPLED全方位解析：技术、应用与核心优势，里面详细介绍了DIP技术与现代基板的结合。

多层板设计：应对高密度像素间距 (Fine Pitch) 的布线挑战

随着像素间距越来越小（P1.2, P0.9），由于单位面积内的线路太多，单层或双层板已经布不下了。这时候就需要使用多层盲埋孔技术。也就是在基板内部打孔连线，这就好比在城市地下修建立交桥，极大地增加了制造难度，但解决了微小间距下的布线难题。

关键制造工艺：从原材料到成品的技术流程

一块好基板的诞生，需要经历几十道工序。这里主要讲几个对品质影响最大的环节。

图形转移与蚀刻工艺：确保微细线路精度的关键步骤

这一步就像是在铜板上“雕刻”电路。首先将电路图通过光刻技术转移到感光膜上，然后用化学药水蚀刻掉多余的铜。在小间距屏幕中，线路的宽度可能只有头发丝的一半。如果蚀刻过度，线路变细，电阻增大，发热就会严重；如果蚀刻不净，就会造成短路。

表面处理技术：沉金 (ENIG)、OSP 与喷锡工艺

基板上的焊盘（焊灯珠的地方）如果不处理就会氧化，导致焊不上。

• 喷锡 (HASL)： 便宜，但表面不够平整，不适合小间距贴装。
• 抗氧化 (OSP)： 表面平整，成本低，但存放时间短，易氧化。
• 沉金 (ENIG)： 这是高端屏的标配。 在铜表面镀上一层镍和金。表面非常平整，抗氧化性极强，焊接可靠性最高，虽然成本高，但能保证显示屏几年后依然稳定。

阻焊层与丝印制作：保护电路与标识定位的工程细节

那个绿油油或者黑乎乎的颜色就是阻焊层（Solder Mask）。在LED显示屏中，为了提高对比度，通常使用黑色哑光阻焊油墨。这不仅能保护线路绝缘，还能吸收环境光，让屏幕看起来更黑，对比度更高。

核心技术指标：评估LED基板质量的工程标准

作为B端买家或工程师，拿到供应商的规格书时，你应该重点看哪些参数？

热阻 (Thermal Resistance)

这是决定显示屏寿命的“生死线”。热阻越低，热量传导越快。普通铝基板热阻在1.0℃/W左右，而高端产品可以做到0.5℃/W以下。

击穿电压 (Breakdown Voltage)

这是安全指标。尤其是户外屏，电压波动大，如果绝缘层耐压不够（比如低于3000V），高压可能会击穿绝缘层导致漏电，引发火灾隐患。

剥离强度 (Peel Strength)

指的是铜箔和基材粘得紧不紧。如果剥离强度不够，在高温回流焊时，铜箔可能会起泡、脱落，导致整块模组报废。

平整度与翘曲度控制

对于P1.5以下的小间距屏，基板哪怕只有0.1mm的翘曲，都会导致模块拼接时出现明显的亮暗线，严重影响视觉效果。

液晶显示屏基板 vs. LED显示屏基板：技术差异解析

很多外行容易把这两者混淆，其实它们是完全不同的物种。

透光性 vs. 散热性

• 液晶 (LCD) 基板： 核心是玻璃。因为液晶屏是被动发光（靠背光灯），光线需要穿透基板，所以它必须是透明的玻璃，对透光率和表面极其光滑度要求极高。
• LED显示屏基板： 核心是散热。LED是自发光，不需要透光，反而需要基板不透光且能导热。所以LED基板绝对不能用玻璃（Micro LED的玻璃基板技术除外，目前尚未大规模普及）。

驱动方式的区别

LCD基板上集成了TFT（薄膜晶体管）阵列，电路是在玻璃上“生长”出来的。而LED基板主要提供电源和简单的驱动IC连接，更侧重于承载大电流。

常见技术问题与工程故障排查

在实际应用中，基板问题往往是由于工艺控制不当引起的。

基板开路与短路

这通常是蚀刻工艺的问题。如果有灰尘落在感光膜上，就会造成线路断开（开路）或连在一起（短路）。在工厂里，我们通常用AOI（自动光学检测）设备来拦截这些不良品。

爆板分层 (Delamination)

这是最让工厂头疼的问题。如果基板在仓库里吸了潮气，在过260度的高温回流焊炉时，内部的水分会瞬间气化膨胀，把基板像吹气球一样撑爆。

📢 专家建议： “所有的LED基板在上线贴装前，必须进行严格的烘烤除湿处理。忽视这一步，是导致后期大面积死灯的主要元凶。”

焊盘脱落

如果焊接温度过高或者焊接时间过长，加上基板铜箔剥离强度不够，焊盘就会连着灯珠一起掉下来。这通常需要优化回流焊的温度曲线来解决。

常见问题解答

Q: LED显示屏铝基板和铜基板哪个更好？A: 没有绝对的好坏，只有合不合适。铝基板性价比高，适合90%的场景；铜基板性能极致但太贵，只适合对散热有极端要求的超高清小间距屏。

Q: 为什么小间距LED显示屏对基板平整度要求极高？A: 因为灯珠太密了，基板稍微一点弯曲，就会导致相邻的模块拼缝变大，或者灯珠高低不平，画面看起来就会有明暗条纹。

Q: 户外LED显示屏基板需要做哪些特殊的防护处理？A: 必须做三防漆（防潮、防盐雾、防霉）涂覆，且线路层铜箔要加厚以承载大电流，阻焊油墨要具有抗UV（紫外线）能力，防止老化变色。

Q: LED基板的绝缘层厚度如何影响导热性能？A: 这是一个矛盾体。绝缘层越薄，导热越好；但太薄了耐压又不够。高技术的基板在于能把绝缘层做得极薄的同时，还能保证高耐压。

如果把LED显示屏比作一个人，芯片是眼睛，电源是心脏，那么基板就是强健的骨骼和血管。选择一款高质量的基板，虽然前期成本略有增加，但能为后期的维护节省巨大的精力和费用。希望这篇深度的解析能帮助你在面对复杂的参数表时，做出更专业的判断。
