我见过太多项目因为选错了灯珠而导致产品光衰严重，甚至直接烧毁。特别是在紫外线（UV）应用领域，很多采购新手很容易被表面参数迷惑。前段时间我在实验室测试一批样品时就发现，虽然同样标着“3W大功率”，但普通封装和陶瓷封装在365NM波段下的表现简直是天壤之别。
今天，咱们不谈虚的，我就以恒彩电子一线研发的视角，带大家彻底拆解一下3535 365NM 3W这款工业级灯珠的硬核技术细节。

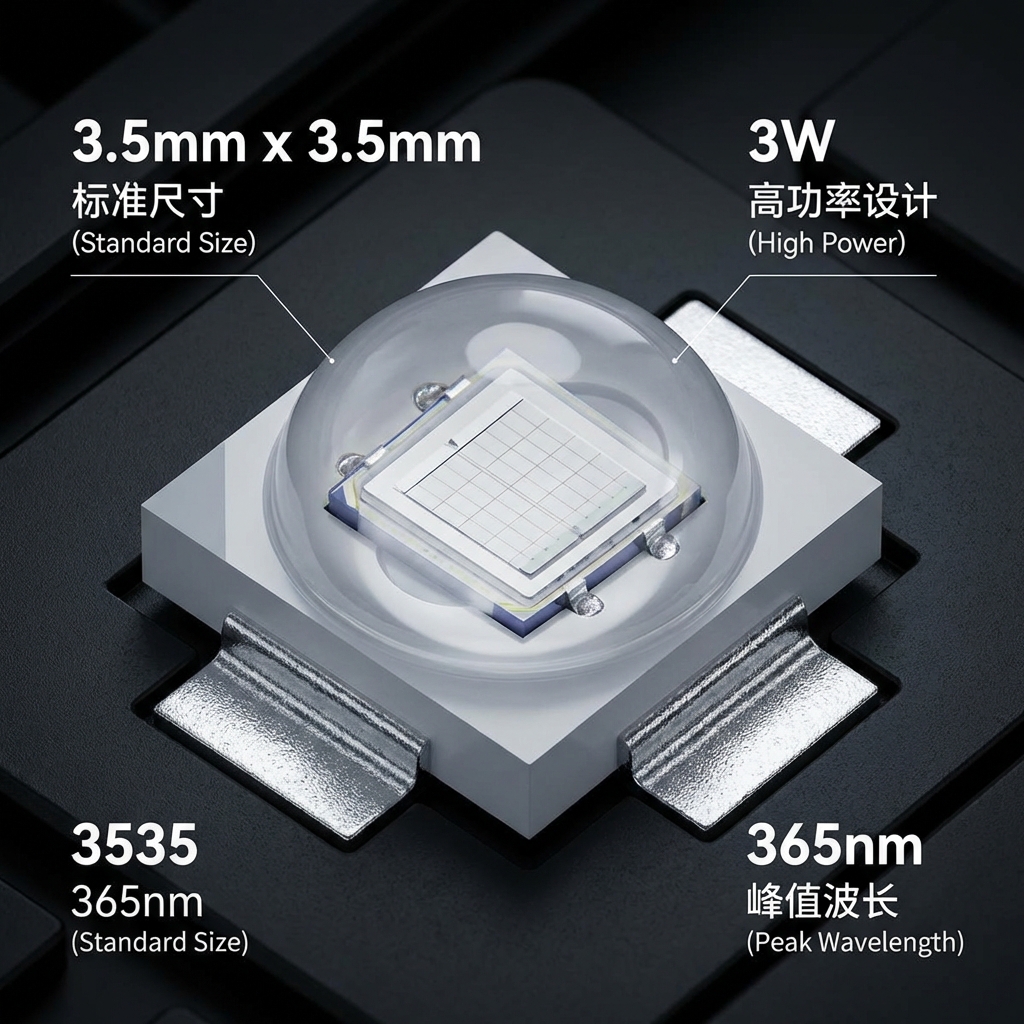

3535 365NM 3W大功率LED灯珠，是指采用3.5mm x 3.5mm标准化表面贴装尺寸，波峰集中在365纳米（UV-A波段），额定功率达到3瓦的高能效紫外光源。 它通常采用高导热的陶瓷基板配合石英玻璃或耐UV硅胶透镜封装，专门为了解决工业固化、无损检测等高辐射通量需求而设计，核心在于解决高电流密度下的散热与材料耐受性问题。
要想真正看懂这款灯珠，你得先抓住这几个关键技术点：
- 封装尺寸标准：3.5mm x 3.5mm 的工业通用尺寸，兼容性极强。
- 波长纯度：365nm 属于不可见光为主的 UV-A 波段，能量比 395nm 更强。
- 功率密度：3W 的功率在如此小的体积内释放，对散热要求极高。
- 材料特性：必须使用抗紫外线老化的无机材料（如陶瓷、玻璃）。
- 电光转换：在 3W 驱动下，辐射通量（Radiant Flux）是衡量效率的核心指标。
- 热阻控制：极低的热阻设计是保证 20,000 小时以上寿命的前提。
- 应用门槛：主要用于需要瞬间高能量激发的工业场景，而非普通照明。
什么是3535 365NM 3W大功率LED灯珠？
简单来说，这是一款为“干重活”而生的光源。
3535封装尺寸定义的工程含义
在LED行业，“3535”并不仅仅代表长宽是3.5毫米。对于工程师而言，它代表了一种高功率密度的工业标准。相比于常见的2835或者5050封装，3535通常配备了专门的、电隔离的散热焊盘（Thermal Pad）。这意味着，我们在设计PCB电路板时，可以将电路层和散热层分开处理，极大地提高了热传导效率。这种设计是承载3W大功率的基础，否则热量堆积瞬间就会把芯片烧坏。
365NM波段（UV-A）的光谱特性与物理定义
很多客户问我：“为什么365nm的灯珠看起来没有395nm的亮？” 其实，这是一个误区。人的肉眼对365nm的紫外光非常不敏感。
行业专家指出：365nm 波长的光子能量明显高于 395nm，它能更有效地激发光引发剂（Photoinitiator）或荧光物质。如果你看到 365nm 灯珠发出刺眼的蓝白光，那大概率是封装胶水受激发产生的荧光，或者是漏光，真正纯净的 365nm 几乎是不可见的。
3W高功率驱动下的光电转换效率解析
标称“3W”，实际上指的是它的电功率（Electrical Power），通常是在 3.4V - 3.8V 电压下，通入 700mA - 1000mA 的电流。但是，我们更关心的是它能通过 3535灯珠365NM 3W大功率 产生多少“辐射通量”（Radiant Flux，单位mW）。一颗优质的3W 365nm灯珠，其辐射通量通常在1000mW-1400mW之间。这不仅考验芯片的量子效率，更考验封装工艺是否能把光“完整地导出来”。
3535 UV LED灯珠的核心光电参数与规格书解读
拿到一份规格书（Datasheet），如果你只看第一页的标题，那肯定会被坑。作为采购或研发，你必须学会读懂曲线图。
正向电压 (Vf) 与正向电流 (If) 的特性曲线分析
LED是非线性元件。在规格书中，你会看到一条陡峭的伏安特性曲线。对于3W的大功率灯珠，电压微小的波动（例如从3.6V跳到3.7V）可能会导致电流剧增，从而产生过量的热。因此，恒流驱动是必须的。我们在恒彩电子的实验室里测试时发现，如果电压分档（Binning）做得不好，并联使用时很容易出现“亮暗不均”甚至连锁烧毁的现象。
辐射通量 (Radiant Flux) 与光功率密度的关系
千万别用流明（Lumen）来衡量UV灯珠！流明是人眼对光的感知度，UV光用流明测出来可能是个位数的，但这毫无意义。你要看的是辐射通量（mW）。
💡 即使是两款同样标称 3W 的灯珠，如果一款辐射通量是 800mW，另一款是 1200mW，固化同样厚度的胶水，后者的效率可能快 50% 以上。
峰值波长 (λp) 的一致性对固化效果的影响
UV胶水或油墨对波长非常挑剔。如果你的胶水配方要求365nm激发，而灯珠实际波长漂移到了370nm，固化深度和表干效果就会大打折扣。高端的3535灯珠，波长公差通常控制在 ±5nm 以内。
可视角度 (Viewing Angle) 与透镜设计的关联
常见的角度有30°、60°、90°和120°。
- 120°：适合大面积照射，比如印刷机。
- 60°/30°：适合光强要求极高的点光源固化，能量更集中。透镜不仅决定角度，还决定了光的损耗率。
高功率3535灯珠的封装材料与热管理技术
这是区分“工业级”和“消费级”产品的分水岭。UV光具有很强的破坏性能量，普通的有机材料根本扛不住。

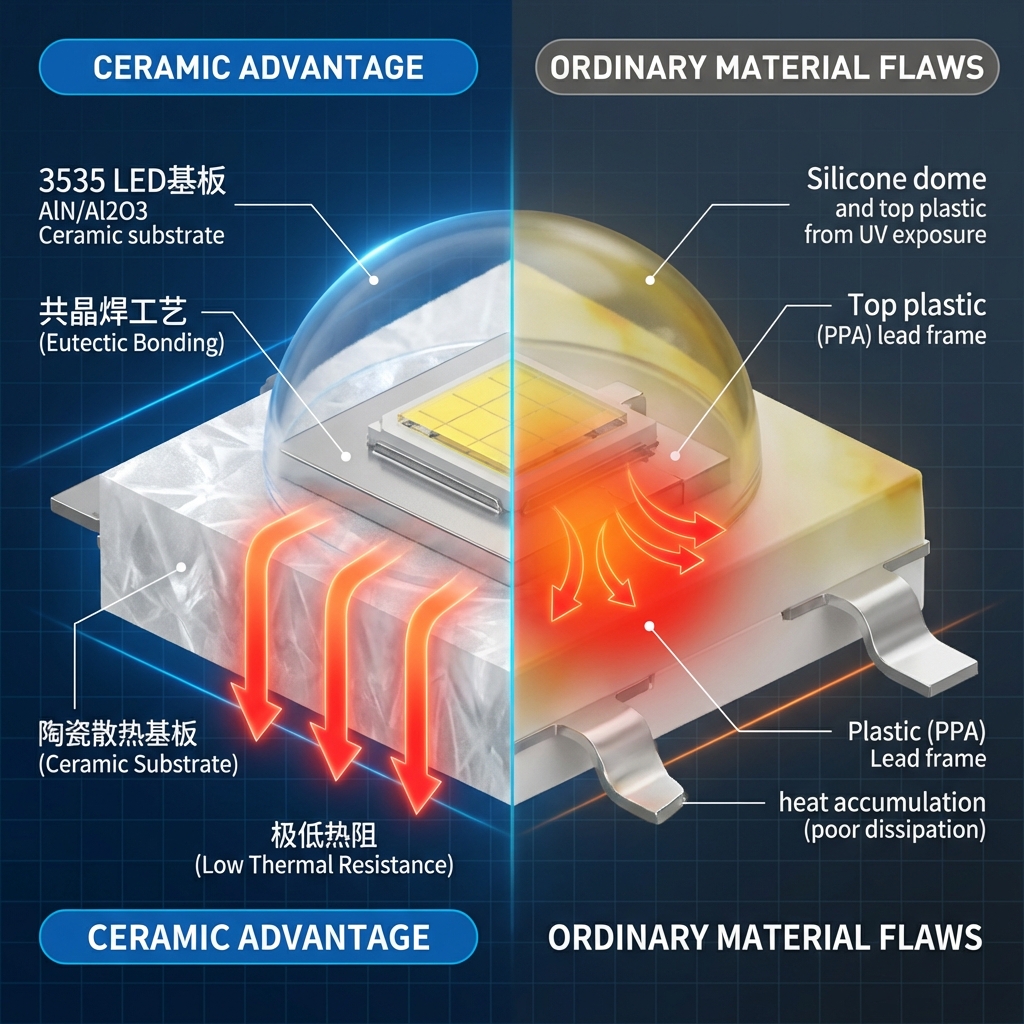

陶瓷基板 vs EMC支架：UV耐受性与导热性能对比
如果你打算长期使用，一定要选陶瓷基板（ALN或Al2O3）。
- EMC支架：虽然便宜，但长期在365nm紫外线照射下会发黄、脆化，导致光衰急剧增加。
- 陶瓷基板：无机材料，完全不怕紫外线，而且导热系数极高，能迅速把芯片产生的热量导出去。
我们来看一组数据对比：
| 封装材料 | 导热系数 (W/m·K) | 耐UV性能 | 5000小时光衰预估 | 建议应用场景 |
|---|---|---|---|---|
| PPA (塑料) | < 1 | 极差 | > 30% (严重发黄) | 低端指示灯 (不推荐UV) |
| EMC (环氧) | 1 - 3 | 一般 | 10% - 15% | 中低功率短时应用 |
| 陶瓷 (AlN) | 170 - 230 | 极好 | < 3% | 3W及以上高功率工业应用 |
石英玻璃透镜与硅胶透镜在365NM波段的透光率分析
为了保护芯片，上面必须有个“盖子”。普通的PC透镜会被瞬间“烧糊”。目前最好的方案是石英玻璃透镜，它对365nm波段的透光率高达90%以上，且永不老化。当然，为了降低成本，也有使用特殊改性UV硅胶的，但耐用性略逊一筹。
共晶焊工艺 (Eutectic Bonding) 在降低热阻 (Rth) 中的作用
你是用银胶粘芯片，还是用共晶焊？这是核心机密。3W的热量非常大，传统的银胶导热能力有限。共晶焊是通过金锡合金在高温下直接将芯片与基板熔合，实现了原子级别的连接，热阻极低。这就像是把高速公路的收费站拆了，热量可以畅通无阻地跑出来。
3535与3525、2835封装形式的技术差异对比
很多客户为了省成本，想用几颗2835拼凑来代替一颗3535，这在工程上往往是行不通的。
功率承载能力对比：为何3535更适合大电流驱动
2835封装通常设计功率在0.2W到0.5W，顶多做到1W。强行加到3W，芯片面积太小，电流密度过大，瞬间就会过热失效。而3535的大尺寸陶瓷底座，天生就是为了承载大尺寸芯片（如45mil或以上）设计的，能稳稳吃住700mA的大电流。
散热通道设计差异：热电分离技术的应用
这是最本质的区别。普通的2835很多是正负极导热，热电不分离。而3535采用垂直结构或倒装结构配合热电分离基板，热量直接通过中间的焊盘走到底部的铝基板上，不经过电极层。
数据显示：在同等 3W 总功率输出下，使用单颗 3535 陶瓷灯珠的系统结温（Tj），比使用多颗高负荷 2835 拼凑的方案要低 15℃ - 20℃，这意味着寿命延长了一倍以上。
365NM 3W UV LED的关键工业应用场景
说了这么多参数，这玩意儿到底是用在哪里的？
UV光固化领域：UV胶水、UV油墨与光刻胶的快速固化原理
这是最大的市场。比如手机屏幕的贴合、PCB板的三防漆固化、家具的UV油漆涂装。365nm的高能量能瞬间打断光引发剂的化学键，让液体在几秒钟内变成固体。这要求灯珠的辐射通量必须足够高且稳定，否则胶水固化不彻底，会发粘。
无损检测 (NDT)：荧光渗透探伤中的光谱要求
在飞机发动机叶片、石油管道的检测中，工程师会涂上荧光渗透液。在365nm紫外灯照射下，微小的裂纹会发出明亮的黄绿光。这里要求灯珠不能有太多的可见光杂光，否则会干扰裂纹的观察。
生物医疗与刑侦鉴定：蛋白质荧光反应与痕迹显现
体液、指纹、黄曲霉素等在365nm激发下会有特殊的荧光反应。这要求光源的光斑均匀，不能有光斑暗区。
影响3535 UV灯珠光衰与可靠性的工程因素
如果你买回去的灯珠用了两个月就坏了，多半是以下原因造成的。
紫外线对封装胶材的老化机理分析
紫外线是高能光子，它会打断有机高分子的碳链。如果封装厂偷工减料，用了劣质胶水，光子还没跑出来就被发黄的胶水挡住了，能量变成了热量，进一步加速老化，形成恶性循环。
驱动电流过载对芯片量子效率的不可逆损伤
有些电源设计不合理，启动瞬间有浪涌电流超过了1.2A。虽然芯片短时间没烧，但内部的量子阱结构已经受损，导致发光效率永久下降（Droop效应）。
静电防护 (ESD) 设计在工业环境中的重要性
UV芯片对静电非常敏感。优质的3535灯珠内部都会并联一颗齐纳二极管（Zener Diode）作为保护神。如果你发现灯珠莫名其妙死灯，检查一下是不是生产车间的静电防护没做好，或者买到了内部没加齐纳管的廉价货。
经常被问到的技术细节
3535 365NM灯珠的正常工作温度范围是多少？通常建议结温（Tj）控制在125℃以内，焊点温度（Ts）控制在85℃-90℃以内效果最好。超过这个温度，光衰会显著加快。
如何区分365NM和395NM波长的视觉效果差异？拿一张百元大钞。照上去，如果防伪荧光清晰可见且背景光很暗，那是365nm；如果照上去一片紫光，防伪荧光不明显，那是395nm。
3W功率下是否必须配合铝基板使用？必须！绝对必须！普通玻纤板（FR4）导热太差，点亮几秒钟热量就散不去了。必须使用高导热系数的铝基板或铜基板。
3535灯珠是否支持PWM调光控制？支持。在固化机中，经常需要通过PWM调整光强来适应不同的固化速度。但要注意PWM的频率，以免产生频闪干扰检测设备。
选择高标准光源对工业制造的价值
在工业制造中，光源往往是那个“看不见”但决定成败的关键。一颗几块钱的灯珠，如果因为光衰导致整条流水线的产品固化不良，损失是巨大的。
选择3535 365NM 3W大功率灯珠，看重的是它在极限环境下的稳定性。无论是陶瓷封装的耐候性，还是共晶工艺的散热能力，都是为了保证在几千小时的工作后，它依然能输出稳定的紫外能量。对于像恒彩电子这样拥有近二十年封装经验的源头厂商来说，我们深知每一颗灯珠背后的责任。我们投入大量资源在独立实验室进行双85测试（高温高湿）和冷热冲击测试，就是为了确保交到工程师手中的每一颗灯珠，都能经得起工业现场的严苛考验。
希望这篇文章能帮你把那些晦涩的参数看透。选对光源，工程难题也就解决了一半。
