在UV领域，材料就是生命线。
尤其是现在的UV3535 灯珠 双波 3-5mW规格，看似功率不大，但对光谱的纯度和封装的气密性要求极高。今天，小编就结合我们在恒彩电子实验室的近二十年测试数据，和大家聊聊这款工业级灯珠背后的技术门道。
UV3535双波段LED灯珠是一种集成化光源。它在标准的3.5mm x 3.5mm陶瓷基板上，封装了不同波长的芯片（如365nm+395nm或UVA+UVC）。其3-5mW的光功率输出，专为便携式杀菌、精密固化及传感检测设计，能在低能耗下提供精准的紫外辐射能量。
核心技术要点速览：
封装标准： 3535陶瓷基板，导热率高，耐紫外线老化。
双波优势： 单颗灯珠实现“杀菌+指示”或“深层+表层”固化双重功能。
功率特性： 3-5mW光功率（Radiant Flux），属于低功耗高光效区间。
应用场景： 牙刷消毒盒、光敏树脂固化、荧光防伪检测。
寿命预期： 陶瓷封装配合石英/玻璃透镜，寿命可达10000小时以上。
散热管理： 热阻低，适合密集排布。
什么是UV3535双波段LED灯珠？
在深入技术细节前，我们需要统一一下概念。很多客户看到“3535”只知道是尺寸，其实它代表的是一种工业级的封装标准。
UV3535封装尺寸与陶瓷基板定义的工业标准
“3535”指的是灯珠的长宽均为3.5mm。这不仅仅是一个尺寸数字，更是大功率与高可靠性的代名词。与便宜的2835或5050塑料支架不同，UV3535通常采用ALN（氮化铝）或Al2O3（氧化铝）陶瓷基板。
为什么一定要用陶瓷？因为紫外线（UV）能量极大，是有机材料的“杀手”。普通的塑料支架在UV照射下会迅速老化、脆化。而陶瓷是无机物，无论照多久都不会变质，这就保证了灯珠的长期稳定性。
双波段技术原理解析：为何集成不同波长？
所谓的“双波段”，就是在一个小小的灯珠里放入了两颗或多颗不同波长的芯片。最常见的组合有两种：
UVC (275nm) + UVA (395nm)： UVC负责杀菌（肉眼不可见），UVA负责发出紫光（可见），起到工作指示灯的作用，同时也有一点抑菌效果。
365nm + 395nm： 这种组合常用于固化。365nm穿透力强，负责深层固化；395nm能量高，负责表层快速干燥。
3-5mW光功率在精密工业中的意义
大家注意，这里的3-5mW指的是光功率（Radiant Flux），也就是灯珠实际辐射出来的光能量，而不是消耗的电功率。
行业数据指出： 在微型表面杀菌应用中，只要距离足够近（<1cm），3-5mW的UVC光功率在30秒内即可达到99.9%的杀菌率。
对于我们的UV3535 灯珠 双波 3-5mW产品来说，这个功率区间非常“甜点”。它既不需要庞大的散热片，又能满足手持设备或精密仪器的辐射需求，是便携式产品的首选。
深入解析双波段特性：UVA与UVC的协同效应
很多工程师在选型时会纠结：为什么要买双波段？单波段不是更便宜吗？其实，双波段解决的是单一波长的短板问题。
双芯架构技术：波段组合逻辑
在恒彩电子的封装车间里，我们通过高精度的固晶机，将两颗微小的芯片并在同一个陶瓷基板上。
如果是UVC+UVA组合：UVC是真正的杀手，波长短、能量大，直接破坏细菌DNA。但它是不可见光，用户无法判断设备是否在工作。这时，加入一颗低功率的UVA芯片发出紫光，既能当指示灯，又能让用户有“正在杀菌”的安全感。

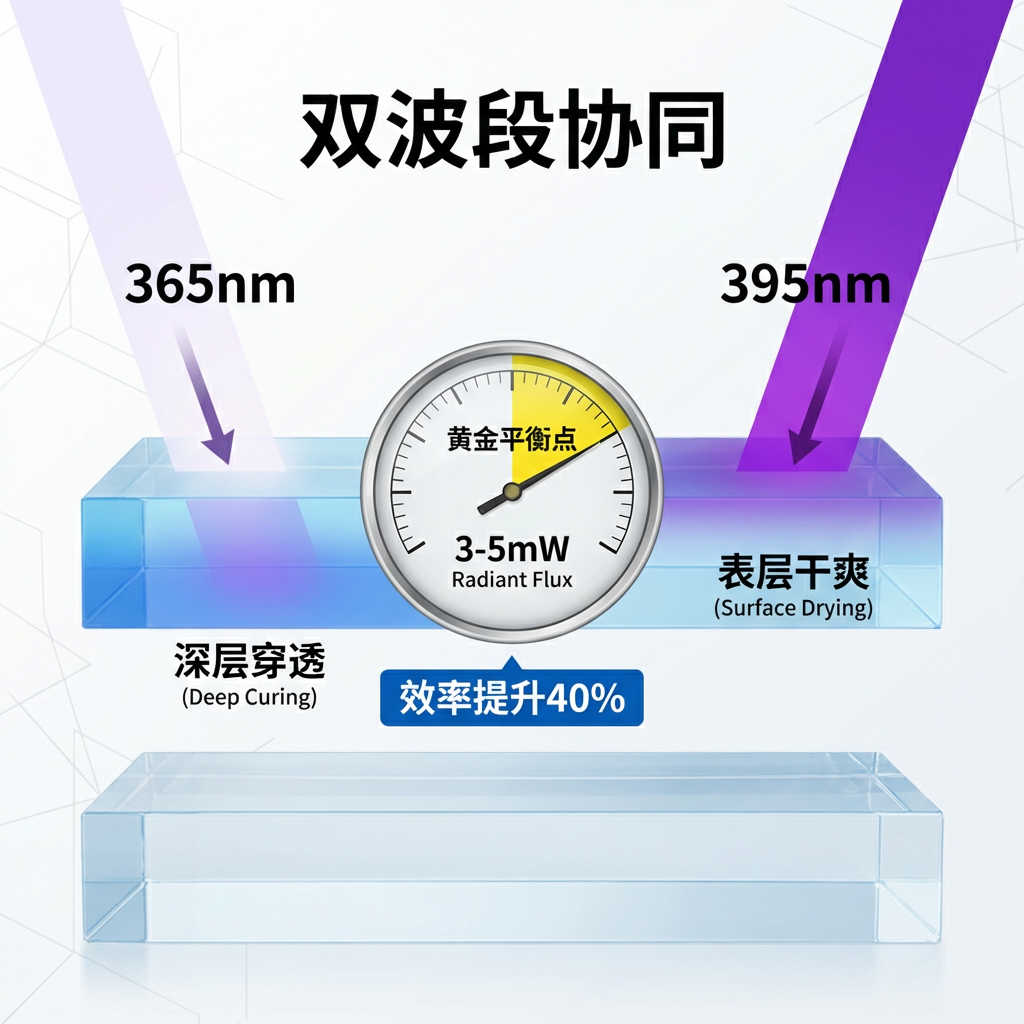

双波段在固化/杀菌中的光谱优势
在UV固化领域，单一波长往往顾此失彼。
365nm：波长短，能量密度高，穿透力极强，能固化厚胶水的底部。
395nm/405nm：波长长，穿透力弱，但能让胶水表面迅速结皮，不发粘。
双波段灯珠同时开启，胶水从里到外瞬间固化，效率提升至少40%。
解决单一波长覆盖不足的技术痛点
很多光敏材料的吸收光谱是很宽的。单一波长的LED波峰很窄（通常半波宽只有10nm左右）。双波段设计相当于拓宽了光谱覆盖范围，让更多的光引发剂能被激活，大大提高了材料的兼容性。
3-5mW光功率输出的技术规格与能效分析
别小看这3-5mW，在微观世界里，它的能量密度非常可观。
光功率(Radiant Flux)与电功率的区别
新手最容易混淆这两个概念。
电功率：电压 x 电流（例如 6V x 20mA = 120mW）。这是耗电量。
光功率：灯珠实际发出的紫外光能量（例如 3-5mW）。
目前的UVC芯片光电转换效率（WPE）大约在2%-5%左右。所以，消耗100mW的电，产出3-5mW的光，在目前的技术水平下属于主流且稳定的水准。
3-5mW规格的热管理优势
对于电池供电的便携设备（如便携式消毒棒、TWS耳机杀菌盒），散热空间极小。如果光功率过大，芯片发热会剧增。3-5mW的规格正好处于一个热平衡的黄金点。它不需要加装风扇或大型铝基板，仅靠PCB的一点铜箔就能把热量散出去，极大地简化了结构设计。
下表展示了不同功率等级的散热需求对比：
| 规格 | 光功率 (Radiant Flux) | 典型热功耗 | 推荐散热方式 | 适用场景 |
|---|---|---|---|---|
| 微功率 | 3-5 mW | ~0.1 W | 普通PCB铜箔 | 耳机盒、传感器 |
| 中功率 | 10-20 mW | ~0.5 W | 铝基板 | 手持消毒棒 |
| 大功率 | 50-100 mW | >2 W | 铝散热器+风扇 | 水处理、流水线 |
UV3535陶瓷封装工艺与材料科学
恒彩电子能在行业立足二十年，靠的就是对封装材料的死磕。如果你拆开一颗我们的UV3535灯珠，你会发现里面的乾坤。

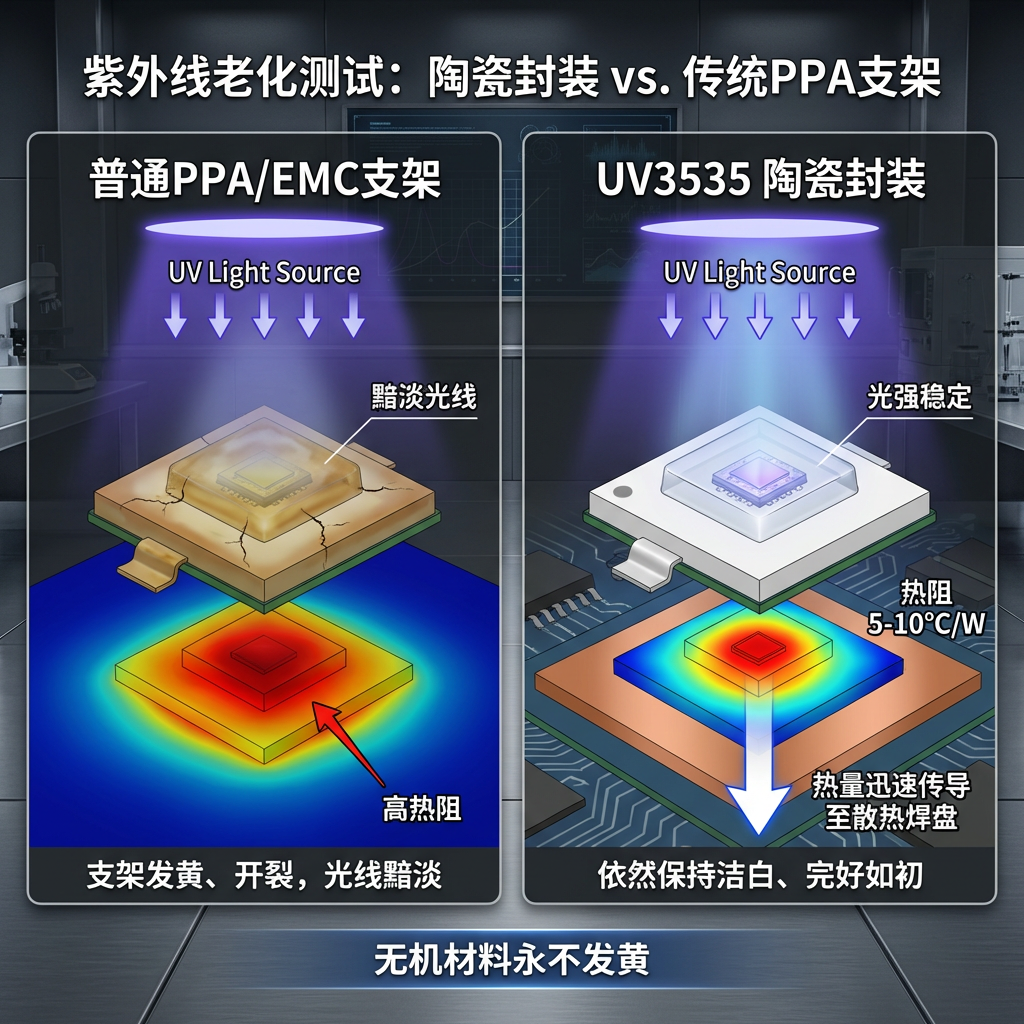

陶瓷基板对比EMC/PPA支架
很多低端UV灯珠为了省钱，用EMC（环氧树脂模塑料）甚至PPA（聚邻苯二甲酰胺）。
PPA/EMC：虽然便宜，但主要成分还是有机树脂。长期被紫外线照射，分子链会断裂，导致支架发黄、变黑，光效直线下降。
陶瓷基板：ALN陶瓷是烧结出来的石头，完全无机。它导热系数高（是树脂的几十倍），而且永不发黄。
行业专家观点： “在波长低于400nm的应用中，任何有机封装材料都是定时炸弹。只有全无机封装（All-inorganic packaging）才是保证3000小时以上光维持率的唯一解。”
石英玻璃透镜与硅胶透镜
普通的LED用硅胶做透镜。但在深紫外（UVC）波段，普通硅胶会吸收紫外光并老化。我们通常采用石英玻璃或高透紫外专用硅胶。石英玻璃的紫外透过率超过90%，且极其耐候，即使在恶劣的工业环境下也能保护芯片。
波长深度对比：365nm与395nm的技术参数差异
这是客户问得最多的问题。在下拉搜索词中，“365与395区别”也是热度最高的。
光谱穿透力分析
简单来说：
365nm（纯紫外）：光色发白或微蓝，不刺眼。它的能量更集中，能穿透墨水、涂层，激发深层的荧光物质。它是防伪检测和高端固化的标准波长。
395nm（近紫外/紫光）：光色呈现强烈的紫色，非常亮。它的穿透力较弱，但成本低，主要用于指甲油固化、UV打印机墨水固化等表面工作。
如何平衡365nm的能量密度与395nm的固化速度
双波段配置就在这里发挥作用了。在UV打印机中，我们经常建议客户使用395nm为主，混入少量的365nm。这样既利用了395nm的高效能让墨水快速定型，又利用365nm彻底固化底层，防止墨水层脱落。
UV3535双波段灯珠的关键工业应用场景
技术参数最终还是要落地到应用上。
医疗与健康：便携式杀菌
在后疫情时代，个人卫生防护成了刚需。TWS蓝牙耳机的充电仓里，现在标配一颗UV3535（UVC+UVA）双波段灯珠。耳机放进去充电时，3-5mW的UVC光就开始对耳塞进行杀菌，防止耳道感染。
工业固化：特殊光敏材料
在电子组装中，摄像头模组的点胶固化非常苛刻。胶水不能受热（怕损伤镜头），又要固化得快。双波段UV LED冷光源是唯一的解决方案。它不产生红外热辐射，却能在一秒内将胶水固化。
荧光检测与防伪
很多高档证件或货币的防伪油墨，是针对特定波长设计的。有些只能被365nm激发，有些对395nm敏感。使用双波段灯珠的手电筒，可以一次性检出所有类型的防伪标记，大大提升了识别准确性。
评估UV3535灯珠质量的关键技术指标
作为采购或工程师，你怎么判断手里的灯珠好不好？别光看亮度。
热阻(Thermal Resistance)系数
这是决定灯珠寿命的隐形杀手。热阻越低，芯片产生的热量越容易传导到基板上。
劣质灯珠热阻高，热量积聚在芯片内部，导致死灯。
优质的UV3535陶瓷灯珠，热阻通常控制在 5-10°C/W 以内。
波长漂移(Wavelength Shift)
好的灯珠，冷态和热态下的波长应该是一致的。如果温度一升高，波长就漂移了5nm，那你的杀菌效果或固化效果就会大打折扣。我们在出厂前都会进行高温老化测试，确保波长锁定在规格书范围内。
Tip: 收到样品后，用积分球测试一下点亮瞬间和点亮30分钟后的光功率数据。如果跌落超过10%，说明散热设计或封装材料不过关。
常见问题解答
UV3535双波段灯珠是否需要特殊的驱动电路？是的。虽然是双波段，但UVC和UVA芯片的正向电压（Vf）可能不同（UVC通常电压较高，约5-7V，UVA约3-4V）。如果是并联封装，需要外部电路限流；如果是独立引脚封装，建议分路驱动。
3-5mW的光功率是否足以进行有效的表面杀菌？只要距离够近（1-2厘米内）且照射时间足够（30-60秒），对于大肠杆菌等常见细菌是有效的。但如果要给整个房间杀菌，这个功率远远不够。
陶瓷封装UV LED与普通贴片LED在使用寿命上有何本质区别？本质区别在于抗紫外老化能力。普通贴片LED的PPA支架在UV光下寿命可能只有几百小时，而陶瓷封装可以轻松达到上万小时。
双波段灯珠工作时产生的热量如何有效导出？3-5mW功率较小，通常依靠PCB板的铜箔面积散热即可。建议PCB采用铝基板，并保证灯珠底部的导热焊盘焊接良好，无虚焊。
高品质UV3535灯珠的技术价值
UV3535双波段灯珠虽小，却是光学、材料学与热学技术的集大成者。3-5mW的精准功率输出，配合陶瓷封装的超高稳定性，让它成为了精密固化与微型杀菌领域的“心脏”。
对于追求产品质量的B端企业来说，选择一款经过时间验证的灯珠至关重要。深圳市恒彩电子有限公司作为拥有近二十年封装经验的高新技术企业，我们的核心团队源自国内光学研究院。无论是SMD3535、EMC3030还是全无机封装的UV系列，我们都坚持用数据说话，用标准生产。
如果您正在为您的新产品寻找可靠的UV光源解决方案，不妨测试一下我们的样品。好的光源，能让您的产品在市场上走得更远。
