在LED封装行业摸爬滚打了这么多年，我见过无数工程师因为选错了灯珠规格，导致整个项目的散热设计推倒重来。特别是现在，大家对光密度的要求越来越高，传统的带透镜灯珠在某些高强度照明场景下已经有点力不从心了。这也是为什么今天我要和大家好好聊聊 3535平面LED灯珠。它不仅仅是一个尺寸标准，更是目前汽车大灯、强光手电和高性能路灯背后的“隐形冠军”。
如果你正在为新的照明方案寻找高亮度、小体积的光源，或者单纯想搞懂为什么高端手电筒都爱用这种“没透镜”的灯珠，那你来对地方了。
封装尺寸：标准的 3.5mm x 3.5mm 工业尺寸，兼容性极强。
光学结构：平面封装（Flat）设计，去除了传统硅胶球透镜。
核心优势：极高的中心光强，非常适合远射和精准控光。
散热基板：多采用陶瓷或EMC材料，耐热性能优异。
主要应用：汽车前大灯（远近光）、强光战术手电、户外路灯。
驱动特性：支持大电流驱动，单颗功率通常在 1-5W 甚至更高。

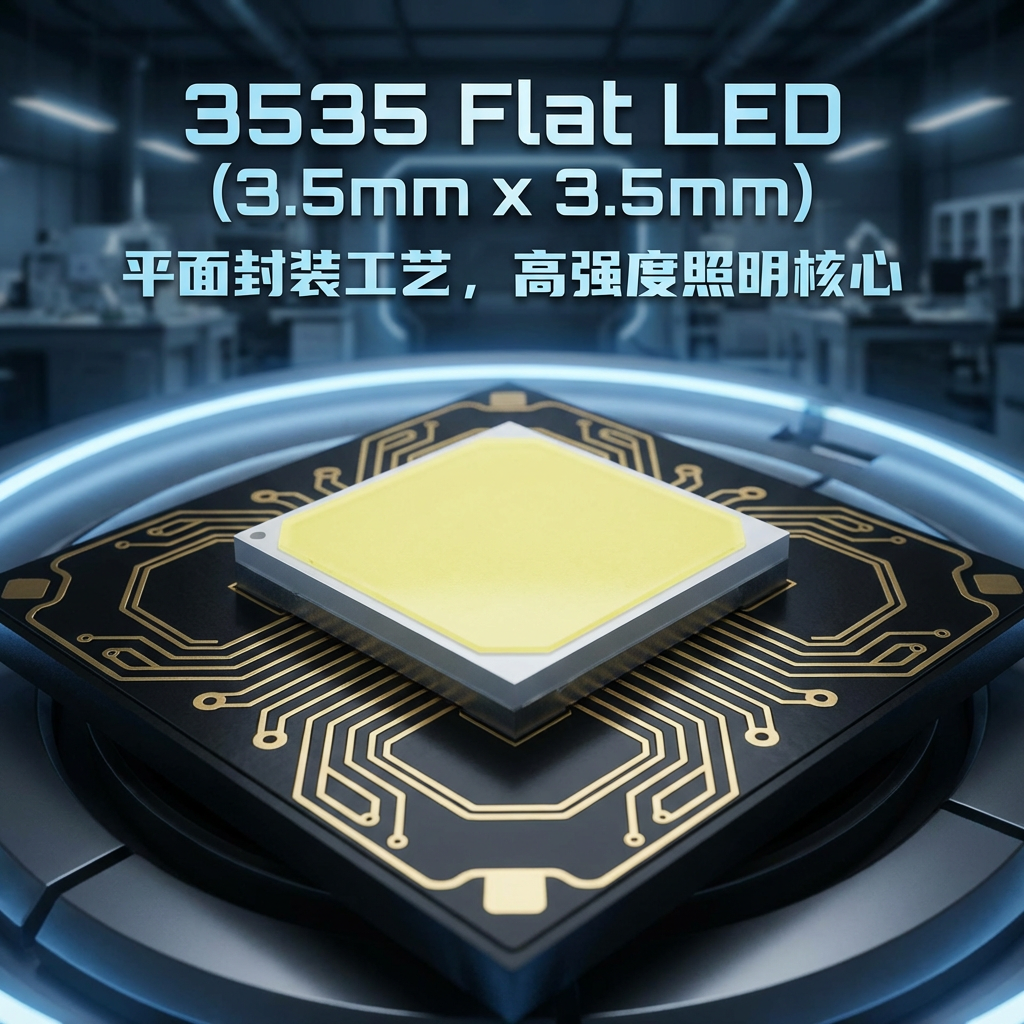

什么是3535平面LED灯珠？核心定义与技术背景
3535封装尺寸详解：3.5mm x 3.5mm 的工业标准
在LED行业里，“3535”这个数字代表的是灯珠的物理尺寸，即长宽各为3.5毫米。这就像是干电池里的“5号”或“7号”一样，是一个全球通用的工业标准尺寸。这种标准化设计让工程师在设计PCB电路板时非常省心，不同品牌的3535灯珠往往可以直接通过“焊盘对焊盘”进行替换（当然，前提是电压和电流参数匹配）。
相比于小功率的2835或者大尺寸的5050，3535的尺寸恰到好处。它既足够小，能塞进紧凑的车灯模组里；又足够大，能容纳大尺寸的倒装芯片，为大电流驱动提供物理基础。

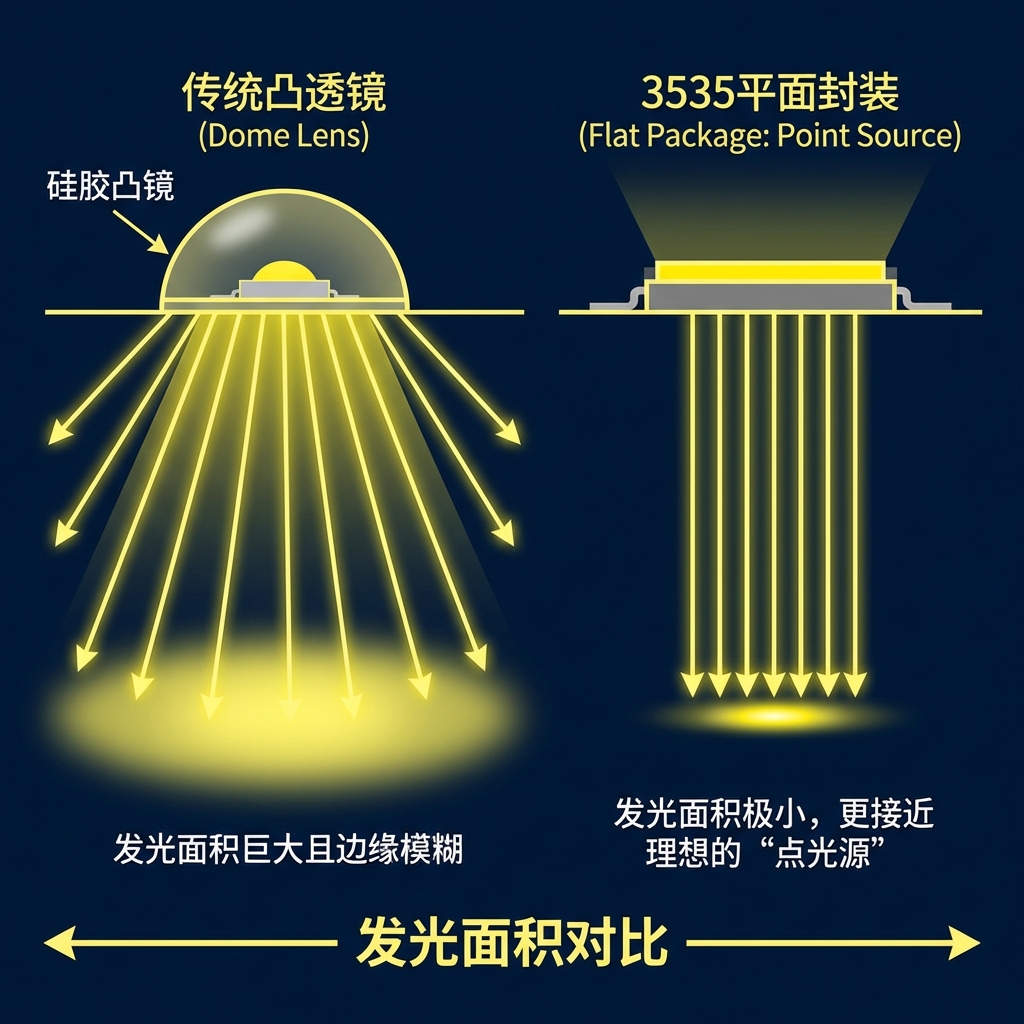

平面封装（Flat）与传统凸透镜（Dome）的光学结构差异
这是3535平面灯珠最迷人的地方。传统的LED灯珠通常带有一个半球形的硅胶透镜（Dome），这个透镜的作用是把光导出来，增加总光通量。但是，球透镜会把发光面积“放大”，导致光源看起来很大，这对于需要聚光的应用（比如车灯和手电）简直是灾难。
平面封装（Flat）直接去掉了这个球透镜，只保留一层薄薄的荧光粉保护层。这样做虽然损失了一点点总流明，但换来的是极小的发光面积。在光学设计中，发光面积越小，光就越容易被反光杯或透镜聚焦，从而射得更远。
在光学领域有一个铁律：光源越接近点光源，后续的光学系统（透镜/反光杯）效率就越高，光束角就能做得越窄。
EMC与陶瓷基板：决定3535灯珠耐热性的关键材料
普通的LED可能会用PPA塑料支架，这种材料一热就容易发黄、变脆。而高性能的 3535灯珠 平面led灯珠汽车路灯手电筒照明用 几乎清一色采用 陶瓷基板 或者 EMC（环氧塑封料） 支架。
陶瓷基板的热导率非常高，能像高速公路一样迅速把芯片产生的热量传导到铝基板上。这对于经常在高温下工作的汽车大灯和户外路灯来说，是寿命的根本保障。恒彩电子在研发高端陶瓷系列时，就特别注重基板的热膨胀系数与芯片的匹配，防止长期冷热冲击导致焊点脱落。
3535 LED灯珠的内部封装架构与材料特性

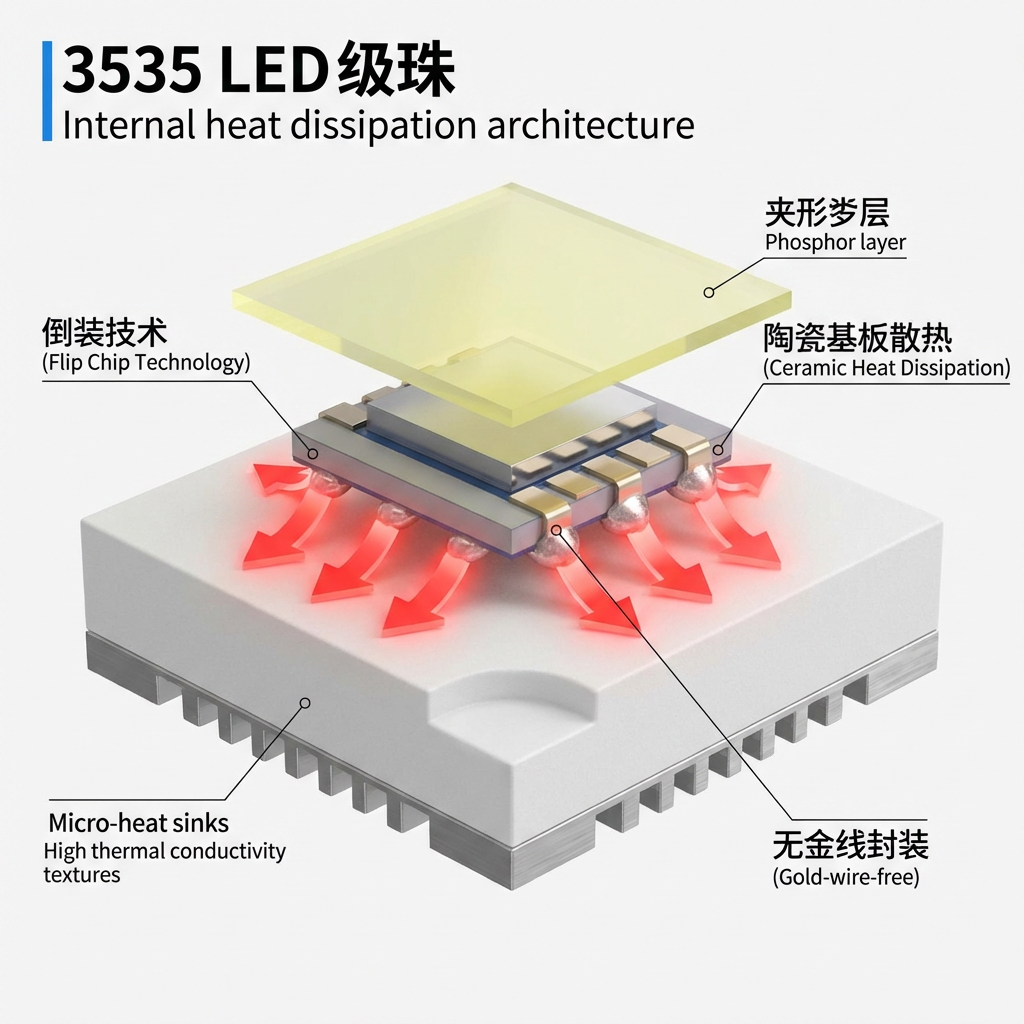

倒装芯片技术（Flip Chip）在3535封装中的应用
现在的3535灯珠，特别是用于大功率照明的，基本都采用了倒装芯片（Flip Chip）技术。你可以把它想象成芯片“趴”在基板上，发光面朝上，电极面直接与基板焊接。
这种结构最大的好处就是散热路径极短。热量不需要穿过蓝宝石衬底，直接通过金属焊点传导出去。这就好比以前我们要绕远路才能把热量送出去，现在直接开了一条直达隧道。
金线焊接 vs 无金线封装：稳定性大比拼
传统的正装芯片需要用金线连接电极，这根细细的金线就像悬在头顶的达摩克利斯之剑。在大电流冲击或者震动环境下（比如汽车行驶中），金线很容易断裂，导致灯珠直接“死灯”。
倒装工艺的3535灯珠实现了无金线封装。没有了脆弱的金线，灯珠的物理结构变得异常坚固，抗震能力大幅提升，这也是为什么车规级LED必须倾向于这种结构的原因。
荧光粉涂覆工艺对显色指数与光效的影响
平面LED的荧光粉涂覆通常采用喷涂或者贴片工艺，必须极其均匀。如果涂层厚度不均，就会出现“黄圈”或者色温漂移。高质量的3535灯珠，其荧光粉层不仅要保证高光效，还要在高温下保持化学性质稳定。
数据显示，采用先进保形涂覆工艺的LED，在运行3000小时后的光色漂移量（u'v'）可控制在0.003以内，远优于传统点胶工艺。
为什么高端照明青睐平面LED？3535灯珠的光学性能分析
中心光强与亮度密度：远射应用的神器
如果你拆解过高端的户外手电筒，你会发现核心光源往往是一颗小小的平面3535。这是因为平面LED拥有极高的亮度密度（cd/mm²）。虽然它的总流明可能不如带透镜的大灯珠，但它在单位面积内发出的光强度是惊人的。
这种高密度光线配合深光面反光杯，可以轻松实现几百米甚至上千米的照射距离。这对于搜救、打猎或者高速公路驾驶来说至关重要。
二次光学设计的匹配性
对于做灯具设计的工程师来说，3535平面灯珠简直是“梦中情珠”。因为它没有凸起的硅胶透镜，二次透镜可以贴得非常近，几乎零距离耦合。这意味着灯具可以做得更薄、更紧凑，光线的利用率也更高，浪费的杂散光更少。
色漂移控制：高温下的表现
带半球透镜的LED，在高温下硅胶透镜会发生热膨胀，导致光路发生微小改变，产生色漂移。而平面封装结构简单，受热变形的影响极小。在路灯这种常年经历风吹日晒和昼夜温差的环境下，光色一致性表现得更加稳定。
表1：3535平面灯珠 vs 传统凸透镜LED
| 特性 | 3535平面封装 (Flat) | 传统凸透镜封装 (Dome) |
|---|---|---|
| 发光角度 | 约 120° (朗伯体) | 约 115°-140° (可调) |
| 中心光强 | 极高 (适合聚光) | 一般 (适合泛光) |
| 光斑效果 | 边界清晰，切线锐利 | 边缘过渡柔和 |
| 应用场景 | 车灯、远射手电 | 室内照明、面板灯 |
| 二次光学匹配 | 极佳，易于准直 | 较难，易有杂光 |
汽车照明专题：3535与3570 LED灯珠的车规级应用对比
明暗截止线（Cut-off Line）设计优势
汽车近光灯有一个硬性指标：必须有清晰的明暗截止线，不能晃到对面司机的眼睛。3535平面灯珠因为发光面平整、边缘清晰，就像是自带了一把“尺子”。配合透镜，可以切出非常漂亮的截止线，这是大尺寸或带透镜光源很难做到的。
3535 vs 3570：工程权衡
最近大家常问“汽车led灯珠3570啥意思”以及它和3535的区别。简单来说，3570是两颗或多颗芯片封装在一起的长条形灯珠（3.5mm x 7.0mm）。
3535：单点发光，适合做远光灯或者矩阵大灯的独立像素。
3570：发光面积大，功率更高，适合做需要高流明输出的主大灯。
但在散热受限的紧凑型车灯里，3535的灵活性更高。如果你的灯具空间有限，或者需要极致的聚光效果，3535依然是首选。
电压与耐温性要求
车规级应用环境极其恶劣。发动机舱的高温加上冬天的极寒，要求LED必须能承受 -40℃ 到 +125℃ 的考验。此外，汽车电路电压波动大，虽然灯珠本身通常是3V或6V，但驱动电路必须极其稳健。恒彩电子的陶瓷系列3535正是针对这种严苛环境设计的，热阻极低，能快速导出热量。
手电筒与移动照明：高强度3535 LED的驱动与效率
极限流明输出与“超频”
手电筒玩家圈子里有个词叫“超频”。因为3535平面灯珠散热好、无金线，很多发烧友会给它通过超过额定值的电流（例如额定3A，推到5A），以此换取爆发性的亮度。虽然我们作为厂商不建议长期超频，但这侧面证明了3535结构的强悍体质。
电池续航与亮度的平衡
在移动照明设备中，电能是宝贵的。3535灯珠不仅要亮，还要省电。现代的高效芯片配合荧光粉技术，使得3535灯珠在保持高亮度的同时，光效（lm/W）也在逐年提升。这意味着同样的一节18650电池，现在可以让手电筒亮得更久。
行业专家指出：在便携式照明中，盲目追求总流明是没有意义的。能够长时间维持且不降档的亮度（Sustained Output），才是衡量LED灯珠热管理系统优劣的真标准。
户外路灯与工矿灯：可靠性与寿命评估
抗硫化与防潮性能
路灯常年暴露在户外，空气中的硫元素会腐蚀LED的镀银层，导致发黑死灯。好的3535灯珠会采用特殊的抗硫化材料和气密性封装工艺。这是区分“工程级”灯珠和“地摊货”的重要指标。
大功率模组的热阻计算
路灯通常是由几十颗甚至上百颗3535灯珠组成的阵列。这时候，单颗灯珠的热阻（Rth）就变得至关重要。如果热阻太高，热量堆积在芯片内部散不出去，光衰就会非常快。这就是为什么在这个领域，大家都在拼陶瓷基板的技术。
常见工程技术问答
Q1: 3535 LED灯珠的标准正向电压和最大驱动电流是多少？通常白光3535灯珠的正向电压（Vf）在 2.8V - 3.4V 之间。如果是高压版本，可能是 6V, 9V 或 12V。最大驱动电流取决于芯片尺寸和散热条件，普通版本通常在 350mA - 700mA，大功率版本可达 1.5A 甚至 3A。务必查看具体规格书。
Q2: 如何区分3535 LED灯珠的正负极与焊接方向？仔细观察灯珠底部或正面，通常会有一个缺角标记，或者在底部焊盘上有特殊的图形标记（例如负极焊盘较大或有T型标记）。焊接前一定要用万用表二极管档测试一下点亮，确认极性，焊反了可就麻烦了。
Q3: 用汽车LED大灯灯珠改装手电筒需要注意什么？核心是驱动匹配和散热。汽车LED可能设计为12V输入，而手电筒通常是单节锂电池（3.7V - 4.2V）。你需要确认灯珠电压是否匹配。另外，汽车灯珠功率大，手电筒必须有足够大的铜基板和筒身散热结构，否则几秒钟就会过热降亮度。
Q4: 3535灯珠在高显指（High CRI）要求下光效会损失多少？是的，高显指（CRI>90）意味着荧光粉成分更复杂，对蓝光的吸收转换更多，通常会比普通显指（CRI 70）损失 15% - 20% 的亮度。这是物理规律，需要在光质和光量之间做取舍。
任何抛开散热谈寿命的LED应用都是耍流氓。无论是改装手电还是设计路灯，请务必保证铝基板与灯珠底部的导热接触面足够平整，并涂抹高品质导热硅脂。
3535平面LED灯珠凭借其强悍的光学控制能力和优异的散热性能，早已成为高性能照明领域的标配。无论你是想DIY一把强力手电，还是为新的车灯项目选型，理解它的特性都是成功的第一步。
