作为一名在这个行业摸爬滚打多年的从业者，我见过太多因为一颗小小的灯珠脱落而导致整块大屏返修的惨痛案例。合格的 LED 灯珠焊盘牢固度，是指在规定的焊接工艺下，焊盘与 PCB 能够承受标准规定的剪切力（Shear Force）和拉力（Pull Force）而不脱落，且能通过冷热冲击等环境测试。 简单来说，像 3030 或 5050 这样常见的规格，通常要求剪切强度至少达到 1.0kgf - 1.5kgf 以上（具体视封装尺寸而定），才能保证在运输震动和长期热胀冷缩中“稳如泰山”。
在我早年刚入行处理售后问题时，记得有一批货因为回流焊温度曲线没调好，导致大批灯珠“冷焊”，轻轻一碰就掉，那时候才深刻体会到焊盘牢固度就是产品的生命线。本文将带你深入了解如何界定标准、哪些因素在捣鬼，以及如何通过工艺优化解决这些问题。
- 标准量化： 合格的焊盘通常需承受 1.5kg 以上的侧向推力（以 3030 为例）。
- 材料关键： EMC 支架比 PPA 支架与焊锡的结合力更强，更耐高温。
- 工艺影响： 回流焊的恒温区时间过短会导致助焊剂未挥发，造成虚焊。
- 常见失效： “焊盘坑裂”通常源于 PCB 变形应力，而非焊锡本身强度不足。
- 检测手段： 推拉力计是标配，但切片分析（Cross-section）才能看到内部裂纹。
- 修复建议： 焊盘脱落严重时，需使用飞线或专用修补胶，但首选预防。
什么是合格的 LED 灯珠焊盘牢固度？(行业标准与定义)
当我们讨论“牢固度”时，不能只凭感觉说“用手扣不掉”。在工业级应用中，这是一组严谨的数据。对于 B 端采购和工程师来说，理解这些标准是验货的第一步。
核心指标解读：剪切强度 (Shear Force) 与抗拉强度 (Pull Force)
焊盘牢固度主要通过两个物理维度来衡量。剪切强度是指从侧面推动灯珠直到它脱落所需要的力，这是最常用的测试方法。抗拉强度则是垂直向上拔起灯珠的力。
对于不同尺寸的灯珠，合格线是不一样的。例如，小尺寸的 2835 灯珠，侧推力达到 8N-10N（约 0.8-1kg）通常被认为合格；而对于接触面积更大的 5050 或陶瓷大功率灯珠，我们通常期望它能承受 20N 以上的推力。
根据 IEC 61341 标准数据指出：LED 器件的焊点在经受剪切力测试时，失效模式应发生在焊锡本体或引脚断裂，而非焊盘与 PCB 的分离。如果是焊盘被连根拔起（Pad Cratering），即便数值很高，也被视为潜在的可靠性风险。
参照标准详解：IEC、JEDEC 与 IPC 的应用
在这个领域，我们有几本“圣经”。IPC-A-610 是电子组件的可接受性标准，它详细规定了焊点外观——比如润湿角要小于 90 度，侧面爬锡高度要达到引脚高度的 25% 以上。
JEDEC 标准则更多用于可靠性测试，比如规定了焊点必须经受住 500 次甚至 1000 次的冷热循环（-40℃ 到 +125℃），牢固度下降不能超过初始值的 20%。如果你的产品是用于户外严苛环境，这个指标比单纯的推力更重要。
不同应用场景的差异化要求
不是所有灯珠都需要造得像坦克一样结实。室内通用照明（如球泡灯、灯管）环境相对温和，震动小，只要满足基本的 IPC 二级标准即可。
但对于 LED 显示屏 或者 车用 LED，要求就是另一回事了。尤其是户外大屏，经常面临卡车运输的颠簸和昼夜温差。这时候，焊盘的抗疲劳强度成为关键。我们曾遇到客户要求 3030 灯珠必须能承受高达 3kg 的推力，这就逼着我们在封装材料上下足功夫。
决定 LED 灯珠焊盘牢固度的关键材料与工艺因素
很多朋友问我，为什么同样的锡膏、同样的炉温，有些灯珠焊得牢，有些却一碰就掉？这往往是由于灯珠本身的“体质”决定的。
封装支架材质的影响：PCT、EMC 与陶瓷
这是最基础的物理因素。早期的 PCT 或 PPA 塑料支架，其金属引脚与塑料的结合力主要靠机械咬合。在高温回流焊时，塑料膨胀系数大，容易把金属脚顶松，导致焊盘附着力下降。

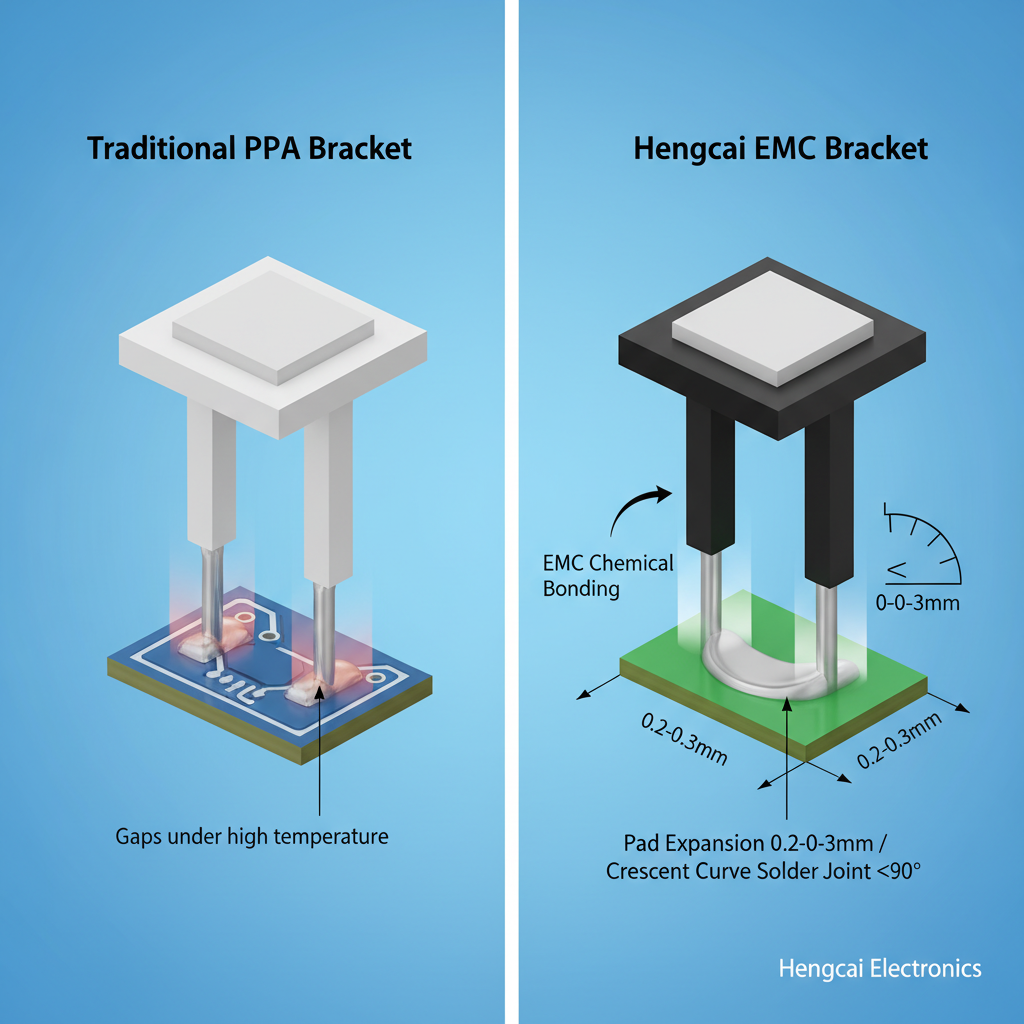

现在恒彩电子主推的 EMC (Epoxy Molding Compound) 支架，是一种热固性材料。它和金属引脚的结合是通过化学键合实现的，结合力极强，且耐高温性能优异。高端的 陶瓷基板 产品，由于陶瓷本身与金属层的烧结工艺，其焊盘牢固度更是达到了顶级水平。
镀层工艺的重要性：镀银层厚度与抗氧化
灯珠引脚表面的镀层就像是胶水。如果镀银层太薄（低于 80u''），或者储存不当导致表面氧化发黑，锡膏就无法很好地“润湿”引脚。
行业数据显示，镀银层经过抗硫化处理的 LED 灯珠，在含硫环境下的焊接强度保持率比未处理产品高出 40% 以上。
这就是为什么我们反复强调，开封后的灯珠要尽快用完，或者重新真空包装。氧化层是焊接牢固度的头号杀手。
焊盘尺寸设计学：接触面积的决定作用
物理规律很简单：接触面积越大，抓力越强。3014 这种侧发光灯珠，焊盘很小，焊接难度大，容易掉。相比之下，5050 或 3535 这种大尺寸封装，底部有巨大的散热焊盘（Thermal Pad），再加上两个电极焊盘，三点固定，自然稳如泰山。
这也是为什么在设计 PCB 时，我们建议焊盘设计要比灯珠引脚稍微外扩 0.2mm-0.3mm，让锡膏能爬升到引脚侧面，形成一个漂亮的“月牙弯”圆角，这能极大提升机械强度。
常见的 LED 焊盘焊接失效模式及根本原因分析
只有知道了怎么坏的，才能知道怎么修。以下这三种情况，是工厂里最让人头疼的“杀手”。
虚焊与冷焊：温度曲线的锅
这是最常见的。冷焊是指回流焊温度不够或时间太短，锡膏没有完全熔化，看起来是连上的，实际上中间夹着助焊剂残渣，呈豆腐渣状。
虚焊则可能是因为预热区升温太快，助焊剂过早挥发，导致焊接时没有足够的活性去除氧化物。这两种情况下的焊盘，推力值极低，轻轻一拨就掉。
焊盘脱落（Pad Cratering）：最可怕的隐形杀手
这种情况是：灯珠掉了，而且把 PCB 上的铜箔焊盘也撕下来了，留下一个坑。这通常不是焊接不牢，而是焊接太牢了！
根本原因在于 PCB 板材与灯珠的热膨胀系数（CTE）不匹配。当回流焊冷却时，PCB 收缩快，灯珠收缩慢，产生了巨大的内应力，直接把 PCB 铜箔扯裂了。这在铝基板上尤为常见。
锡裂与脆化：金属间化合物（IMC）过厚
焊接的本质是形成一层金属间化合物（IMC）。这层 IMC 既要生成，又不能太厚。如果回流焊高温时间过长，IMC 层长得太厚，焊点就会变脆。就像饼干一样，虽然硬，但是一掰就断。这种失效通常发生在产品使用一段时间后，非常隐蔽。
提升 LED 灯珠焊接牢固度的技术工艺与优化方案
既然知道了问题，解决方案也就呼之欲出了。如果你是生产端的负责人，以下几点是必须核查的。
SMT 贴片工艺优化：精准控制锡量
钢网（Stencil）的开口设计至关重要。对于 3030 灯珠，我们通常建议钢网厚度在 0.12mm-0.15mm 之间。开口可以做成“防锡珠”设计，或者内切处理。
锡膏量过多会导致灯珠漂移，过少则强度不足。一个经验法则是：焊接后，焊锡应该覆盖引脚高度的至少 1/3 到 1/2。
回流焊温区管控：预热与回流的艺术

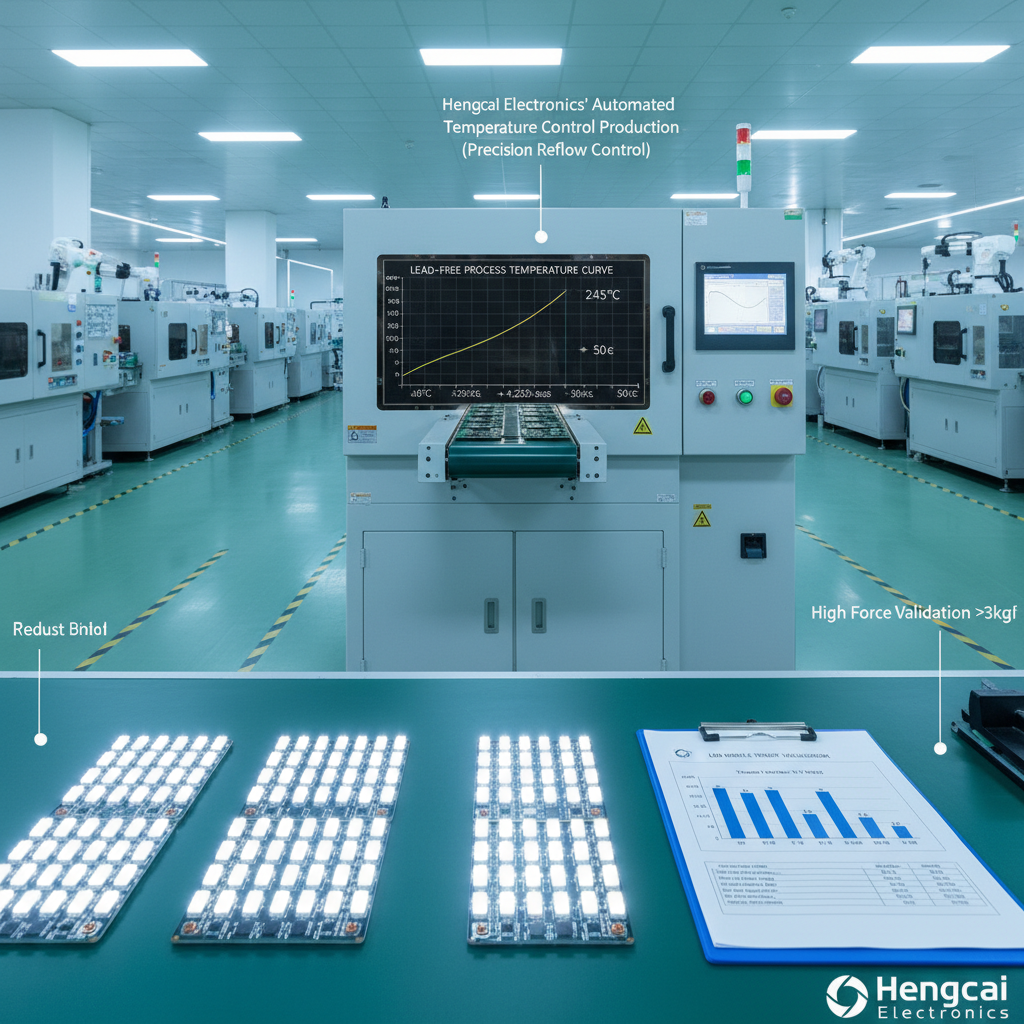

如果你发现大面积掉灯珠，第一件事就是去测炉温曲线。对于无铅锡膏（SAC305），峰值温度一般设定在 240℃-250℃，且 220℃ 以上的时间要控制在 40-60 秒。
更重要的是冷却速率。冷却太慢，晶粒粗大，强度低；冷却太快，热冲击大，容易裂。一般建议冷却斜率控制在 2-4℃/秒。
灯珠焊盘焊掉了怎么办？补救措施
如果不幸发生了焊盘脱落，别急着报废板子。
- 轻微脱落： 如果只是灯珠掉了，焊盘还在，可以用吸锡带清理后，手动补焊。
- 焊盘剥离： 如果 PCB 焊盘都没了，对于直插或简单的电路，可以尝试飞线连接到最近的线路上。
- 加固： 对于高震动环境，可以在焊接后点胶（红胶或黄胶）加固灯珠四周。
想要深入了解不同类型的固定与维修技术，可以参考这份详细指南：LED直插灯珠固定:安装指南、技术详解与稳定性优化(2026版)，里面有更多关于物理固定的实操技巧。
实验室级 LED 焊盘牢固度检测流程与验证方法
我们不能靠猜，必须靠测。在恒彩电子的独立实验室里，每一个新批次的灯珠都要经过这些“酷刑”。
推拉力测试（Bond Shear/Pull Test）

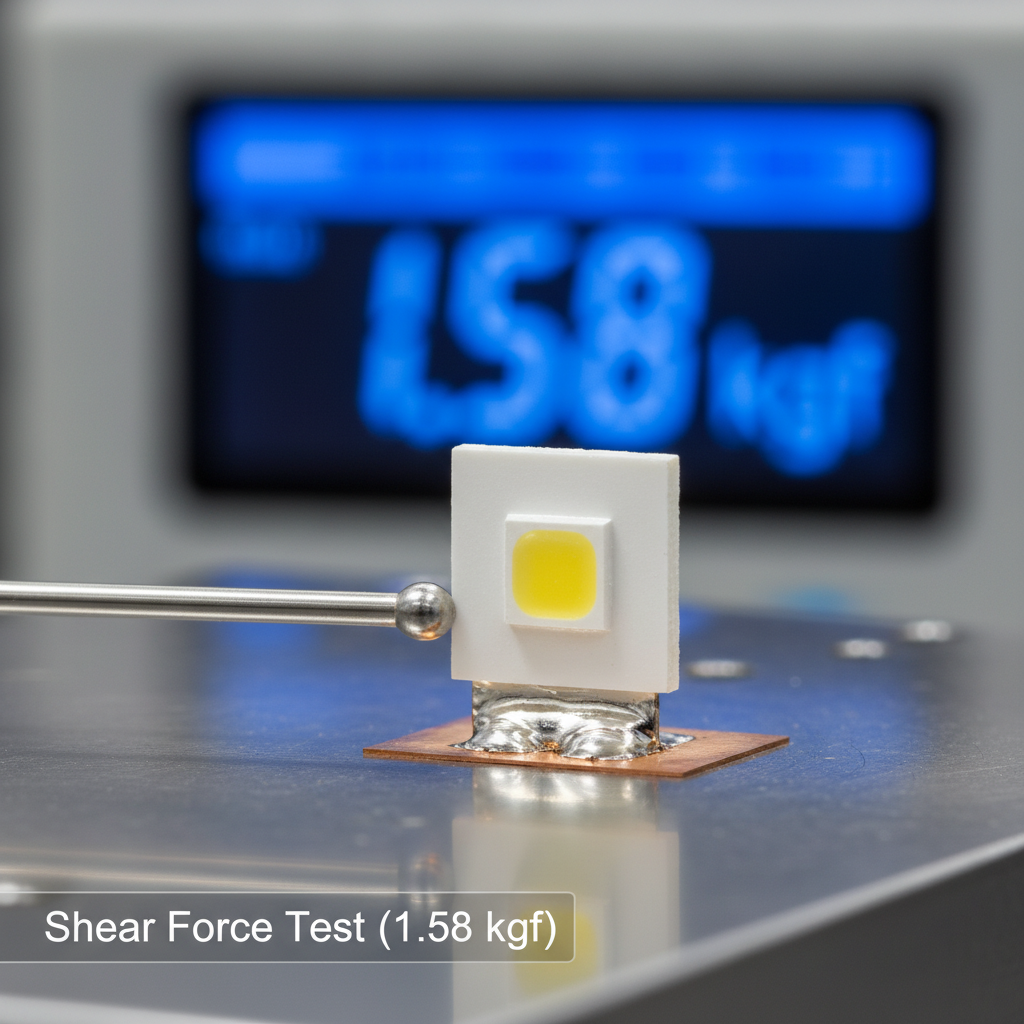

这是最直观的测试。使用专业的推拉力计，以固定的速度（通常是 200μm/s）推动灯珠侧面。
| 测试项目 | 目标值 (3030封装) | 目标值 (5050封装) | 判定标准 |
|---|---|---|---|
| 剪切力 (Shear) | > 1.2 kgf | > 2.0 kgf | 焊点断裂或引脚断裂 (合格) 界面分离 (不合格) |
| 拉力 (Pull) | > 0.8 kgf | > 1.5 kgf | 同上 |
环境可靠性验证：冷热冲击
把焊好的灯板扔进冷热冲击箱，在 -40℃ 和 +100℃ 之间反复循环。这能模拟出几年甚至十几年的老化效果。如果 500 个循环后，灯珠依然纹丝不动，电性能正常，那才是真的稳。
破坏性物理分析（DPA）
把焊点切开，磨平，放在高倍显微镜下看。我们需要检查是否有微裂纹，IMC 层的厚度是否均匀（一般要求 1-4μm），以及是否有空洞（Voiding）。空洞率超过 25% 就会严重影响牢固度和散热。
恒彩电子如何通过精密封装技术保障焊盘长期稳定性
作为一家拥有近二十年封装技术背景的企业，恒彩电子深知“千里之堤，溃于蚁穴”的道理。我们的核心团队来自国内光学研究院，对每一个微米都较真。
自动化生产设备的优势
我们引进了世界级的高精密全自动生产设备。在固晶环节，我们能将银胶的厚度控制在微米级误差内，保证芯片与底座的结合力。在焊线环节，精准的压力控制确保金线不会因为拉力过大而损伤焊盘根部。
针对 EMC3030 与 5050 高功率系列的特殊加固
针对市场主流的 EMC3030 和 5050 系列，我们在支架设计上做了特殊的“锚定”结构设计，增加塑料与金属的咬合面积。
对于 1-5W 陶瓷系列，我们采用特殊的共晶焊接工艺，彻底解决了传统回流焊中可能出现的虚焊问题，让焊盘牢固度达到航天级标准。
全流程质量控制（QC）
从原材料进厂开始，我们就会测试支架镀层的结合力。生产过程中，每 2 小时进行一次推拉力抽检。出货前，还会进行跌落测试。这种闭环管理，确保送到客户手中的每一盘灯珠，都是经得起考验的。
关于 LED 灯珠焊接质量的常见问题解答
在与客户的日常交流中，有几个问题出现的频率特别高。
LED 灯珠焊盘牢固度多少才算合格？这取决于封装尺寸。通俗来讲，像 2835/3030 这种中小功率，侧推力能在 1.5公斤 上下就很优秀了；像 5050 或大功率陶瓷灯珠，通常要求 2-3公斤 以上。但这只是参考值，一定要结合 IPC 标准看破裂模式。
为什么 LED 显示屏灯珠在运输过程中容易掉落？除了焊接本身的问题，这通常和 LED 模组的面罩设计有关。如果面罩没有很好地保护灯珠，运输震动会直接作用在灯珠上。另外，如果 PCB 板太薄，运输震动导致板子弯曲，也会把灯珠崩掉。
使用无铅锡膏焊接是否会影响焊盘的牢固度？理论上，无铅焊料（如 SAC305）的熔点高，润湿性确实比有铅焊料差一点点，且更脆。但只要工艺调整得当（适当提高温度和活性），完全可以达到甚至超过有铅焊接的可靠性。这是环保的大势所趋，不用担心。
3535 与 2835 灯珠在焊接牢固度处理上有何区别？3535 通常是大功率陶瓷封装，散热焊盘（Thermal Pad）很大。焊接时，必须保证中间散热盘的锡膏量足够，但又不能把灯珠顶起来造成侧偏。而 2835 主要是靠两个引脚受力，侧重点在于爬锡高度。
总结
LED 灯珠焊盘牢固度虽小，却牵一发而动全身。它不仅仅是一个简单的推力数值，而是材料科学、封装设计和焊接工艺的综合体现。对于 B 端企业来说，选择像 恒彩电子 这样工艺成熟、质控严格的供应商，本质上是在降低售后的隐性成本。
如果您在生产中遇到了棘手的掉灯珠问题，或者正在寻找高可靠性的光源方案，欢迎随时联系我们。毕竟，在这个行业二十年，我们不仅懂光，更懂如何让光稳定地延续下去。
行业专家观点： “未来的 LED 封装竞争，不仅仅是光效的比拼，更是可靠性的比拼。谁能把焊盘牢固度的 PPM（百万分之缺陷率）降得更低，谁就能赢得高端市场。” —— 某知名半导体封装技术总监
