我经常在深夜的实验室里陪着客户调试电路，听过无数工程师抱怨：“明明灯珠没问题，为什么EMC测试就是过不了？” 作为一个在LED封装领域深耕多年的老家伙，我可以直接告诉你答案：白色3535 LED灯完全可以通过EMC辐射杂散测试，且通常情况下，灯珠本身并不是辐射超标的罪魁祸首。
能不能过测试，关键不在于灯珠是否“发光”，而在于驱动电源的设计、PCB板的布局（Layout）以及系统整体的匹配度。3535灯珠作为一种成熟的陶瓷封装器件，其低热阻和良好的电气稳定性，反而有助于提升系统的抗干扰能力。如果你的产品在30MHz到1GHz的频段内辐射超标，请先把目光从灯珠移开，去检查你的开关电源回路。
在深入探讨技术细节之前，为了让你快速抓住重点，我整理了几个核心
源头不在灯珠：LED本质是二极管，属于非线性负载，自身不产生高频开关噪声，真正的干扰源通常是驱动电源（Driver）。
环路是关键：PCB设计中过大的电流环路面积会形成“天线效应”，将驱动产生的高频噪声辐射出去。
封装优势：高质量的3535陶瓷封装具有更低的寄生电感，相比传统支架封装，更有利于高频下的信号完整性。
标准硬指标：产品必须符合IEC 61000-3-2或CISPR 15标准，这是出口欧盟和国内CCC认证的红线。
误区澄清：EMC辐射是电磁波干扰，与“紫外线辐射”或“核辐射”完全是两码事，对人体无致癌风险。
核心解答：白色3535 LED灯能否通过EMC辐射杂散测试？
当我们讨论“白色3535 LED灯”能否通过测试时，我们实际上是在讨论一个“系统工程”。很多人误以为换一个品牌的灯珠就能解决EMC（电磁兼容性）问题，这往往是治标不治本。
影响EMC测试结果的关键变量：不仅仅是灯珠本身
你需要明白，EMC测试主要包含EMI（电磁干扰）和EMS（电磁抗扰度）。对于LED灯具，我们最头疼的通常是EMI中的辐射杂散（Radiated Emission）。
根据行业数据统计，超过85%的LED灯具EMC测试失败案例，归因于电源驱动的开关频率谐波未被有效滤除，而非LED光源本身。
为什么这么说？因为白色3535 LED灯珠工作在直流（DC）状态下。虽然电流流过会产生磁场，但它是恒定的或低频变化的。真正产生高频辐射（30MHz以上）的，是驱动电源中的MOS管高速开关动作。如果你的灯珠是连接在一个没有任何滤波措施的劣质开关电源上，哪怕你用的是全世界最好的灯珠，测试也一定会在几百兆赫兹的频点上“爆红”。
合规的必要性：EMC辐射杂散对电子设备的潜在干扰
为什么要死磕这个测试？因为如果不通过，你的产品就是“电磁垃圾”。
想象一下，你家里的LED灯一打开，收音机全是杂音，或者Wi-Fi信号突然变差，这就是EMC辐射超标的后果。合规不仅是为了拿到CE、FCC或CCC证书以便销售，更是为了保证产品不干扰周围的电子环境。对于B端采购商而言，恒彩电子这类注重合规性的供应商，提供的不仅仅是灯珠，更是后续整灯过认证的保障。
3535封装结构的电气特性与电磁兼容性潜力
3535封装（指尺寸为3.5mm x 3.5mm）通常采用陶瓷基板。与传统的PPA支架封装相比，陶瓷基板的绝缘性更好，且内部线路设计更紧凑。
这种结构带来的直接好处是寄生电感（Parasitic Inductance）极低。在高频电路中，寄生电感和寄生电容会引起震荡，从而产生辐射。3535封装的紧凑设计在物理层面上减少了这种震荡的可能性，为整灯通过EMC测试打下了良好的“地基”。
深度解析：导致白色3535 LED辐射杂散超标的根本原因
既然灯珠本身很“无辜”，那为什么装上灯珠后，辐射还是超标了？这里我们需要像侦探一样，深入电路内部寻找真凶。
高频开关电源（Driver）产生的传导与辐射干扰
这是万恶之源。现代LED驱动多采用开关电源（SMPS），工作频率通常在65kHz到200kHz之间。你可能会问：“EMC测试不是测30MHz以上吗？这频率差远了。”
这就涉及到了谐波的概念。一个方波信号包含了基波和无数次奇次谐波。虽然基波只有100kHz，但它的第几百次谐波能量依然可能很强，刚好落在30MHz-300MHz的测试范围内。如果驱动电源输出端的滤波电容（输出电容）ESR（等效串联电阻）过大，高频纹波电流就会直接流向LED负载，通过连接线辐射出去。
PCB布局设计缺陷：环路面积与寄生电感的影响
这是很多初级工程师容易犯的错误。在PCB Layout中，电流从电源流出，经过LED，再流回地线（GND）。这个路径形成了一个闭合的环路。
电子工程界有一句名言：高频信号总是寻找阻抗最低的路径，而不是电阻最低的路径。
如果你的PCB设计中，电源线和地线围成的面积（Loop Area）过大，这个环路就变成了一个完美的磁场天线。根据电磁感应定律，辐射强度与环路面积成正比。哪怕你用的3535灯珠性能再好，只要PCB走线绕了一大圈，EMC测试必挂无疑。
灯珠内部金线键合工艺与引脚寄生参数的作用
虽然3535封装优势明显，但如果封装厂的工艺不达标，依然会有隐患。灯珠内部是通过金线将芯片电极连接到支架引脚的。如果金线打得过长、弧度过高，就会增加微小的寄生电感。
在恒彩电子的独立实验室测试中，我们发现采用99.99%纯金线且键合弧度控制精确的灯珠，在高频下的阻抗特性更平稳。如果你使用了劣质灯珠，金线虚焊或者材料不纯，可能会在高温工作下产生微小的电弧或阻抗突变，这也可能成为一个不可忽视的干扰源。
| 干扰来源 | 常见原因 | 对EMC的影响程度 | 解决方案 |
|---|---|---|---|
| 驱动电源 | 开关频率谐波、MOS管震荡 | ★★★★★ (极高) | 增加磁珠、优化变压器屏蔽 |
| PCB布局 | 环路面积过大、地线不完整 | ★★★★☆ (高) | 减小回路面积、铺铜接地 |
| 连接线缆 | 线缆过长、充当发射天线 | ★★★☆☆ (中) | 加装磁环、使用双绞线 |
| LED灯珠 | 内部键合线不良、阻抗不稳 | ★★☆☆☆ (低) | 选用高品质3535陶瓷灯珠 |
提升EMC合规性的工程解决方案：从封装到电路设计
既然找到了原因，解决问题的思路就清晰了。我们需要从源头抑制、路径切断和敏感设备保护三个方面入手。
优化PCB Layout：减小电流环路与地线设计技巧
这是成本最低、效果最好的整改方案。
最小化环路：让LED的正极走线和负极走线尽可能靠近，甚至紧挨着平行走线。如果是多层板，最好上下层垂直走线或重叠走线。
大面积铺地：保留完整的地平面（Ground Plane），为高频回流电流提供最短路径，减少对外辐射。
避免直角走线：PCB走线尽量用45度角或圆弧角，避免90度直角，因为尖角处容易发生阻抗突变，导致信号反射和辐射。
滤波元件的选型与应用：磁珠、电容与共模电感的配置
在电路中适当的位置“设卡拦截”噪声。
磁珠（Ferrite Bead）：在LED驱动输出端串联磁珠，专门吸收高频噪声并转化为热能消耗掉。
旁路电容：在3535灯珠的两端并联一个小容量陶瓷电容（如10nF或1nF），为高频噪声提供一个就近的对地泄放通道，不让它流经整个灯板。
共模电感：如果是AC输入端超标，必须加共模电感来抑制共模干扰。
关于灯珠本身的选型，建议参考我们之前的技术详解：3535陶瓷正白暖白双色温LED灯珠详解：材料特性、封装优势与应用指南，了解高质量的封装材料如何间接帮助提升系统的电气稳定性。
屏蔽措施的实施：金属外壳与接地设计的最佳实践
如果PCB改不动了，那就只能上“物理外挂”了。金属外壳是天然的屏蔽罩。
确保铝基板或散热器与大地的连接良好。
如果使用塑料外壳，可以在内部喷涂导电漆或贴导电铜箔。
注意外壳的开孔（如散热孔）尺寸，孔径不能大于干扰波长的1/20，否则高频电磁波会像水一样“漏”出来。
选用高质量3535 LED灯珠：材料纯度与封装一致性的重要性
虽然灯珠不是主因，但却是“压死骆驼的最后一根稻草”。低端灯珠由于芯片质量差、VF（正向电压）一致性不好，会导致并联电路中电流分配不均。这种不平衡的电流会在电路中引起额外的波动。
恒彩电子生产的3535 LED采用高精密全自动生产设备，确保每一颗灯珠的VF值和光谱特性高度一致，使整个负载呈现出纯净的阻抗特性，大大降低了EMC调试的难度。
白色3535 LED灯的EMC测试标准与合规要求（IEC/CISPR）
做外贸的朋友对这些字母肯定不陌生，但具体测什么，可能并不清楚。
详解IEC 61000-3-2与CISPR 15标准中的辐射限值
对于照明设备，CISPR 15（在欧洲对应EN 55015）是圣经。它规定了照明设备在9kHz到300MHz频段内的无线电骚扰限值。而IEC 61000-3-2主要关注的是谐波电流发射限值（针对接驳到公用电网的设备）。
如果你的产品要出口，必须通过辐射骚扰（Radiated Disturbance）测试。对于30MHz到300MHz这个最容易“翻车”的频段，标准规定了严格的准峰值（Quasi-Peak）限值。
30MHz-1GHz频段内的常见超标频点分析
在实际测试中，我们经常看到几个特征频点超标：
30MHz - 50MHz：通常与开关电源的基础开关频率及其低次谐波有关。
100MHz - 200MHz：往往与PCB走线的长度有关（当走线长度接近波长的1/4时，辐射最强）。
FM频段（88MHz - 108MHz）：这个频段如果不达标，会直接干扰广播，是各国监管的重点。
准峰值（QP）与平均值（AV）检测的区别与对策
测试接收机有两种模式。平均值（AV）是对信号进行平滑处理，主要看连续干扰；准峰值（QP）则模拟人耳对收音机噪声的主观感受，对脉冲式干扰反应更灵敏。
专家提示：如果你的AV值合格，但QP值超标，说明你的电路中存在频率较低但幅度很大的尖峰脉冲。这时候单纯加大电容没用，得去检查Snubber（吸收）电路是否设计合理。
技术误区澄清：电磁辐射（EMC）与光辐射（UV/光谱）的区别
在搜索相关词时，我发现很多用户在问“白色LED灯有紫外线吗？”、“会致癌吗？”。这里必须做一个严肃的科学澄清，此辐射非彼辐射。
白色3535 LED的光谱分布：波长范围与紫外线（UV）含量真相
目前市面上主流的白色3535 LED，其发光原理是“蓝光芯片 + 黄色荧光粉”。蓝光芯片波长在450-460nm左右，荧光粉受激发发出黄绿光，混合成白光。
这其中几乎不包含紫外线（UV，波长<400nm>除非你是专门购买用于固化或杀菌的紫光LED，否则普通的照明用白光LED是非常安全的。其光谱主要集中在可见光区域（400nm-700nm）。<!--400nm-->

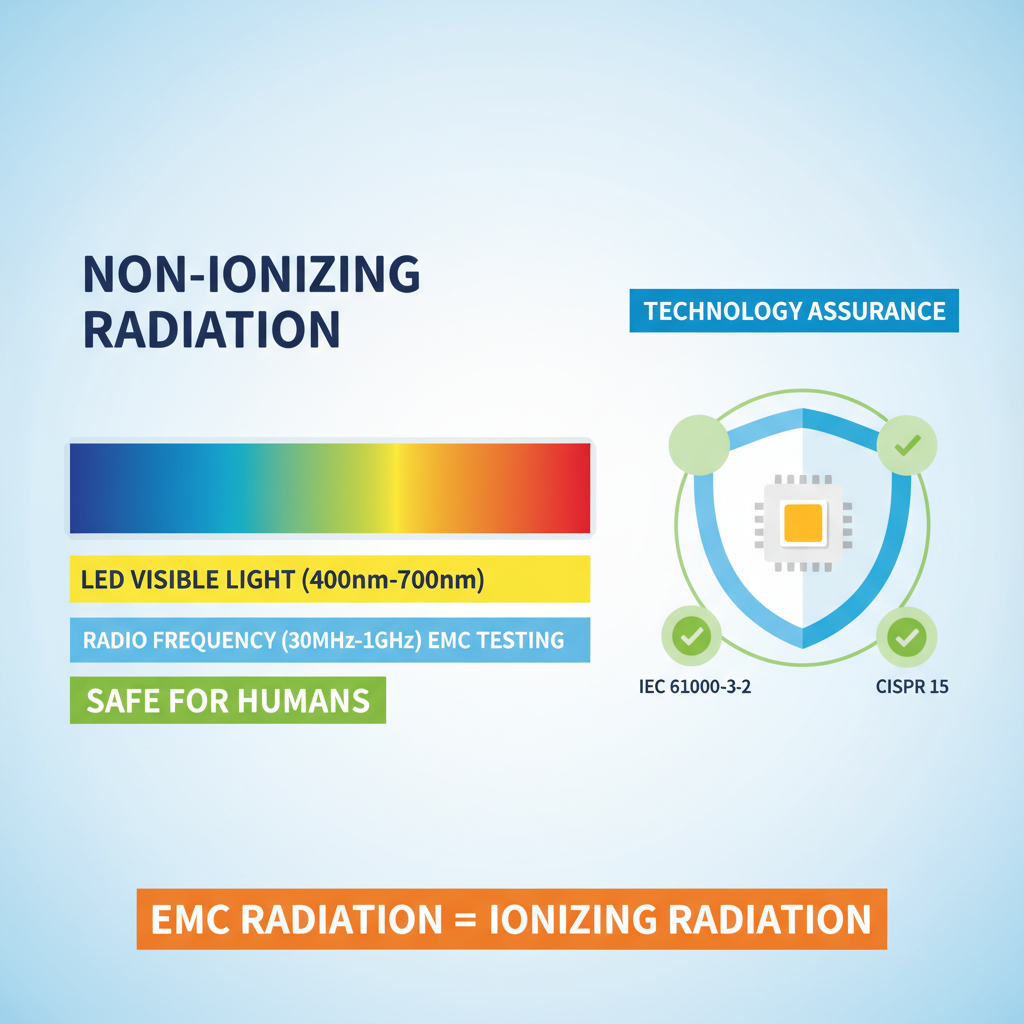

电磁干扰（EMI）并非电离辐射：对人体健康与致癌性的科学解释
EMC测试中的“辐射”，是指射频电磁波（Radio Frequency），就像手机信号、Wi-Fi信号一样。它的能量极低，属于非电离辐射，根本没有能力破坏人体DNA的化学键，因此不存在致癌风险。
所谓的“辐射超标”，仅仅是指它可能会干扰你家电视机的信号，而不是干扰你的身体健康。请不要被网络上的伪科学吓倒。
LED发光原理中的能量转换与“色散”现象解析
有用户问到“色散”。是的，白光是复合光，通过三棱镜确实会发生色散分解成七色光。这属于光学物理现象，与EMC电磁辐射完全无关。高质量的3535 LED通过优化的荧光粉配比（如全光谱系列），能提供更接近太阳光的光谱，显色指数（CRI）更高，对人眼更舒适，但这纯粹是光本身的质量问题。
常见问题解答：关于白色3535 LED性能与测试
3535白光LED灯珠的典型工作电压与EMC有何关联？3535白光灯珠的电压通常在3.0V-3.4V之间。电压本身不直接影响EMC，但电流会。驱动电流越大（例如从350mA增加到700mA），电路中的磁场变化就越剧烈，辐射强度也会随之增加。因此，在大功率应用中，EMC设计需要更加严谨。
为什么高光效（lm/W）LED灯更有利于通过EMC测试？这是一个间接关系。高光效意味着在同样的亮度下，所需的驱动电流更小，功耗更低。更小的电流意味着更弱的电磁干扰源，同时也意味着散热压力更小，驱动电源工作更稳定，从而更容易通过测试。
LED灯出现频闪是否意味着EMC测试一定会失败？不一定，但可能性很大。严重的频闪通常意味着驱动电源的输出极其不稳定，纹波巨大。这种电源往往没有做好的滤波处理，不仅光看着难受（频闪），测出来的辐射数据通常也是惨不忍睹的。
如何区分传导干扰与辐射杂散干扰？简单来说，传导（Conducted）是沿着电线跑的干扰，主要测30MHz以下；辐射（Radiated）是像无线电波一样在空气中飞的干扰，主要测30MHz以上。如果你在低频段挂了，查滤波器和电线；如果在高频段挂了，查PCB环路和变压器。
确保3535 LED产品EMC合规的系统化策略
在这个合规即生存的年代，不要抱有侥幸心理。
我强烈建议在研发阶段进行预测试（Pre-compliance）。不要等到模具开了、板子做了几千片才去实验室。那时候再改，就是伤筋动骨，成本翻倍。
选择像恒彩电子这样拥有近二十年封装技术背景和独立实验室的供应商，能为你省去很多麻烦。我们不仅提供符合标准的高品质3535 LED光源，还能基于我们对器件特性的深刻理解，协助客户排查整灯设计中的EMC隐患。毕竟，作为一家拥有光学研究院一线骨干团队的高新技术企业，我们深知：一颗好的灯珠，是好产品的开始，但完美的电路设计，才是好产品的灵魂。
