5050 90°陶瓷灯珠10W瓦是一种专为高功率密度应用设计的LED光源，它采用了高导热的陶瓷基板替代传统的塑料支架，配合90度初级透镜，实现了在10W高功率驱动下的稳定光输出和定向聚光。这种灯珠的核心价值在于解决了大电流工作时的散热瓶颈，确保了光源在高温、高湿或含硫环境下的长期可靠性。
作为在LED封装行业摸爬滚打多年的从业者，我记得很清楚，早些年很多客户为了追求亮度，强行给普通的EMC支架通大电流，结果不到三个月灯珠就发黑死灯。那段时间我们一直在测试不同的基板材料，最终发现只有陶瓷基板才能真正扛得住10W以上单颗灯珠产生的瞬间热冲击。如果你正在寻找一款既能“扛造”又能精准控光的单光源，这款5050陶瓷灯珠绝对是目前B端工业照明和特种照明的优选方案。
以下是这款产品的核心技术要点：
- 封装尺寸：标准的 5.0mm x 5.0mm 尺寸，兼容性强。
- 功率承载：单颗支持 10W 高功率输入，光通量密度极高。
- 散热基板：采用氧化铝或氮化铝陶瓷，热导率远超普通PCB。
- 发光角度：90°透镜设计，自带聚光效果，减少二次光学损耗。
- 应用环境：耐高温、耐高压、抗硫化，适合恶劣工业环境。
- 使用寿命：优化的热管理使其寿命通常超过 25,000 小时。
什么是5050 90°陶瓷灯珠10W瓦？快速技术定义
要理解这款灯珠，我们得先拆解它的名字。5050代表的是其外部尺寸为5.0mm乘以5.0mm，这是LED行业中非常经典的封装规格。但与普通的5050软灯条灯珠不同，这款“陶瓷版”是完全不同的物种。它不是为了装饰照明而生，而是为了解决高功率点光源的需求。
封装架构：小尺寸下的高功率集成
在一个指甲盖大小的面积上，要通过10W的电功率，这对材料的挑战是巨大的。普通的塑料（PPA）或环氧树脂支架在长时间承受这种能量密度时，会迅速老化、变黄甚至碳化。而5050陶瓷灯珠采用的是无机陶瓷材料作为底座，这就像是用耐火砖代替了木板，能够稳稳地承载大功率芯片产生的热量。
光学设计：90°初级透镜的聚光原理
为什么特别强调90°？因为大多数平面LED的发光角度是120°，光线比较发散。而在很多B端应用场景中，比如强光手电或舞台射灯，我们需要光线更集中。这款灯珠在封装时直接集成了一个半球形的硅胶透镜，将光束角收窄至90°。
在光学设计中，初级透镜的聚光效率往往决定了整个灯具的能效。原厂集成的90°透镜比后期加装的透镜光损更小，中心光强（Candela）通常能提升20%以上。

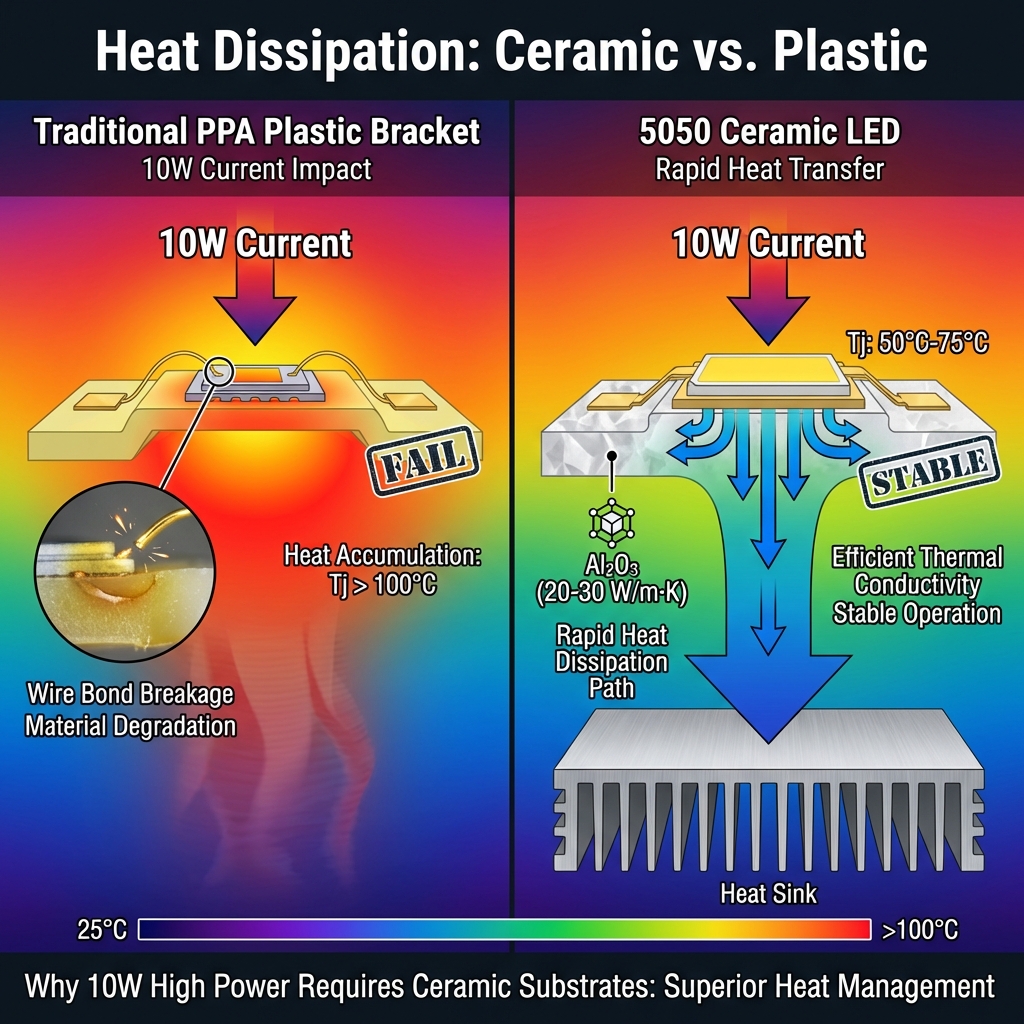

核心差异：为何10W高功率必须采用陶瓷基板？
很多采购商会问：“能不能用便宜的EMC支架做10W？”答案是可以做，但寿命极短。EMC支架虽然比PPA耐热，但在10W这种级别的功率冲击下，其热膨胀系数与芯片差异较大，容易造成内部金线断裂。而陶瓷基板不仅绝缘性好，更重要的是它“热得快，冷得也快”，不会让热量积聚在芯片底部。
如果你正在寻找具体的规格型号，可以参考我们的 [5050陶瓷灯珠列表：https://www.h-cled.com/5050taocidengzhu]，里面有更详细的波段和电压参数供选型参考。
陶瓷基板在10W LED封装中的核心技术优势
当我们谈论“陶瓷灯珠”时，我们到底在买什么？其实买的就是那块“陶瓷基板”带来的安全感。对于工业级或商业级照明来说，稳定性压倒一切。恒彩电子的研发团队在测试中发现，陶瓷材料在热管理上的表现是塑料材料无法望其项背的。
热导率解析：氧化铝与氮化铝的散热表现
普通的PCB板导热系数可能只有0.3-1.0 W/m·K，而陶瓷基板，特别是氧化铝（Al2O3）陶瓷，其导热系数通常在20-30 W/m·K之间。如果是更高端的氮化铝（AlN）陶瓷，这个数值甚至能飙升到170 W/m·K以上。
这意味着什么？意味着当10W的电流瞬间通过芯片产生高热时，陶瓷基板能像一条高速公路，瞬间把热量传导到散热器上。
| 材料类型 | 导热系数 (W/m·K) | 热膨胀系数 (ppm/K) | 适用功率 |
|---|---|---|---|
| PPA (塑料) | 0.2 - 0.5 | 60 - 100 | < 1W |
| EMC (环氧塑封) | 0.8 - 1.5 | 20 - 40 | 1W - 3W |
| 氧化铝陶瓷 (Al2O3) | 20 - 30 | 6 - 8 | 3W - 10W+ |
| 氮化铝陶瓷 (AlN) | 140 - 180 | 4 - 5 | 10W - 100W |
热膨胀系数匹配：避免“热胀冷缩”扯断金线
这是一个很多工程师容易忽略的隐形杀手。LED芯片的主要成分是蓝宝石或碳化硅，它们的热膨胀系数很低。如果基板受热膨胀得太厉害（像塑料那样），连接芯片的金线就会被拉断，导致死灯。陶瓷的热膨胀系数与芯片非常接近，这种“门当户对”的物理特性，保证了即使在冷热冲击极大的环境下（如户外寒冷地区的瞬间点亮），灯珠依然稳如泰山。
耐高压与绝缘性：工业环境下的电气安全
在B2B应用中，很多时候灯具是直接接入高压驱动的。金属基板（如铝基板）虽然导热也不错，但中间需要一层绝缘层，这层绝缘层往往是散热的瓶颈。陶瓷本身就是绝缘体，不需要额外的绝缘层，这让它在耐高压测试中表现优异，杜绝了漏电风险。
5050 10W陶瓷灯珠的关键光电参数详解
选购灯珠不能只看功率，还得看具体的光电参数。对于10W的陶瓷灯珠来说，如何平衡亮度（光通量）和温度（结温）是技术的关键。
光通量与光效：10W驱动下的流明输出
通常情况下，单颗5050 10W陶瓷灯珠的光通量可以达到1000-1300流明（lm），光效在100-130 lm/W左右。当然，这个数值会随着色温（CCT）和显色指数（CRI）的变化而波动。暖白光因为荧光粉转换效率的原因，光效通常会比冷白光稍低。
值得注意的是，10W是灯珠的额定最大功率，但在实际应用中，为了延长寿命，建议设计驱动时留有余量，比如运行在8W-9W左右，光效最高。
结温管理：控制在50°C-75°C的黄金区间
用户调研中提到“50w陶瓷灯能达到多少温度”，其实这是个误区。无论是50W还是10W，我们要关注的是结温（Tj），即芯片核心的温度。
对于10W陶瓷灯珠，良好的散热设计应将焊点温度控制在85°C以下，推算出的结温最好在50°C至75°C之间。一旦结温超过125°C，光衰会呈指数级加速。
光谱一致性与显色指数
高端商业照明（如博物馆、高档服装店）对光色要求极高。陶瓷封装工艺由于基板平整度高，更有利于荧光粉的均匀涂覆。这使得5050陶瓷灯珠在生产时的落Bin（分色）更加集中，即使不同批次的产品，人眼也察觉不出色差。对于追求高显指（Ra>90）的客户，陶瓷灯珠能更好地还原物体本来的颜色。
对比分析：陶瓷封装 vs EMC/PPA支架封装
很多采购在比价时会疑惑：“长得都差不多，为什么陶瓷的贵这么多？”这不仅仅是材料成本的问题，更是性能等级的跨越。
耐高温性能：解决大电流下的黄化
PPA支架是塑料做的，长时间受热会发黄，导致光色漂移（白光变黄光）且亮度下降。EMC虽然好一点，但也有极限。陶瓷基板是烧结出来的无机物，物理化学性质极其稳定。你把它扔进烤箱烤一个月，它拿出来还是白的。这就是为什么做大功率10W以上，恒彩电子这类专业大厂一定只推荐陶瓷方案的原因。
气密性对比：抗硫化与防潮
如果你的灯是用在化工厂、加油站或者是海边，那么“抗硫化”就是必考题。空气中的硫元素会腐蚀LED内部的镀银层，导致发黑死灯。陶瓷支架由于其致密的结构和独特的气密性封装工艺，能有效阻隔硫离子和水汽的入侵。
陶瓷灯珠的气密性测试标准通常高于普通SMD灯珠，这使其成为户外路灯、隧道灯等高维护成本场景的首选。
寿命预期：25000小时以上的科学依据
根据行业数据：
陶瓷灯珠的寿命通常在25000小时以上，在散热良好的情况下甚至可达50000小时。这比普通材质灯珠的平均寿命高出30%以上。
这不仅仅是一个数字，对于B端客户来说，这意味着不仅省下了灯珠的钱，更省下了昂贵的售后维护人工费。
90°发光角度陶瓷灯珠的典型应用场景
技术参数最终都要落地到实际应用。5050 90° 10W灯珠的特性决定了它在以下领域有着不可替代的地位。
定向照明：舞台灯光与便携式强光手电
在舞台灯光中，需要光束强劲有力，能够打出光柱效果。90°的透镜配合陶瓷的高亮度，非常适合做Par灯或摇头灯的光源。同样，对于强光手电筒，单颗10W的陶瓷灯珠配合反光杯，可以轻松实现几百米的射程。
工业应用：UV固化与机器视觉
除了白光，陶瓷封装也常用于UV（紫外）波段。在UV固化机、验钞机或工业机器视觉检测中，由于UV光能量大，更容易老化塑料支架，陶瓷基板则完全不受UV光降解的影响，是UV LED的黄金搭档。
户外亮化：洗墙灯与投光灯
做楼体亮化时，洗墙灯需要把光“打”到高处。90°的角度恰到好处，既不会太散导致光污染，又能保证光线投射得足够远。加上陶瓷耐候性强，不怕风吹日晒，是户外工程商的最爱。
工程师视角：如何评估5050陶瓷灯珠的封装质量
如果你是负责IQC（进料质量控制）的工程师，拿到样品后该怎么测？
芯片键合工艺：金线拉力测试
打开显微镜，观察金线焊接的弧度。优质的陶瓷灯珠采用的是99.99%的纯金线，且焊接点圆润饱满。你可以做一个破坏性实验：用推拉力计测试金线的结合力。
标准的1.0mil金线，其拉力测试值应大于8克，剪切力应大于20克。如果不达标，在冷热冲击下极易断路。
荧光粉涂覆技术：共形涂覆的影响
观察灯珠表面的荧光胶。低端产品是直接“点”上去的，胶体呈半球状但厚薄不均，容易产生“黄圈”现象（光斑中间黄边缘蓝）。高端工艺采用共形涂覆（Conformal Coating），荧光粉层均匀地覆盖在芯片表面，无论从哪个角度看，色温都是一致的。
检查陶瓷基板的外观
这里有个小技巧：
辨别真假陶瓷：拿手电筒从背面照基板。如果基板完全不透光或者呈现灰暗色，可能是普通氧化铝；如果呈现半透明的玉质感，且透光性好，可能是高纯度氧化铝甚至氮化铝，散热性能更佳。
常见问题解答
Q: 5050陶瓷灯珠10W与3535陶瓷灯珠在应用上有何区别？A: 主要是发光面积和散热面积的区别。5050尺寸更大，散热底座面积也更大，理论上比3535能承受稍高的热负荷，且更适合配合大口径的反光杯或透镜使用。
Q: 如何通过外观区分陶瓷基板与普通塑料支架？A: 最简单的方法是用镊子敲击。陶瓷有清脆的“石头声”，塑料则是沉闷的声音。此外，陶瓷表面通常是哑光的白色或灰色，而PPA/EMC通常更有光泽感。
Q: 10W陶瓷灯珠是否需要额外的散热器辅助？A: 绝对需要。千万不要以为陶瓷导热好就可以裸奔。陶瓷只是把热从芯片导出来，你必须把灯珠焊在铝基板上，并紧贴足够面积的铝散热器，才能保证长期工作。
Q: 这种灯珠适合用来做植物照明吗？A: 非常适合。恒彩电子的全光谱系列陶瓷灯珠，配合高功率输出，能有效穿透植物冠层，特别适合大棚顶部补光。
选择一款好的5050 90°陶瓷灯珠，其实就是在为你的终端产品买一份“保险”。虽然初期成本略高，但在应对高功率散热、恶劣环境和长寿命要求时，陶瓷封装是目前技术路径下最稳妥的选择。希望这篇技术解析能帮助你在选型时少走弯路。
