5050 LED灯珠正向电压范围详解：核心参数、测试标准与技术解析

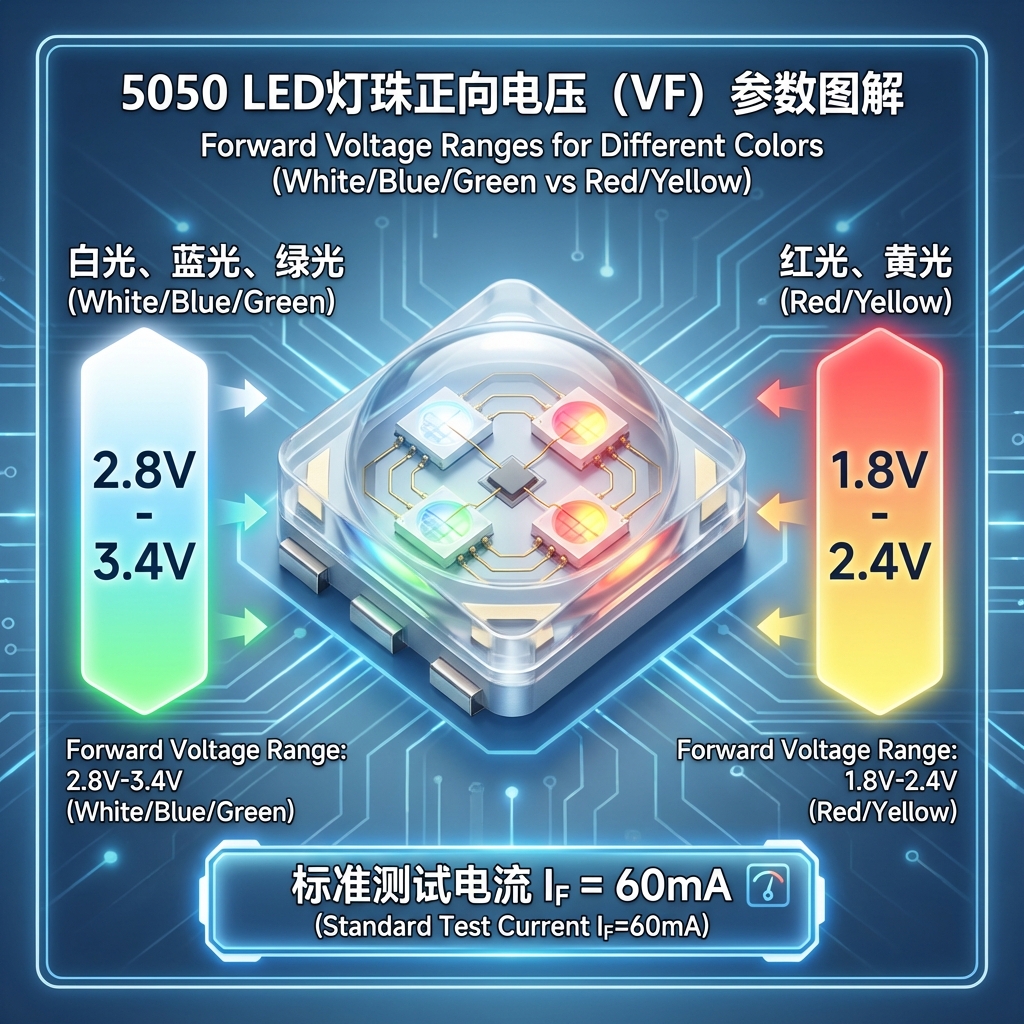

5050 LED灯珠的正向电压（Forward Voltage, VF）并非一个固定值，而是一个受颜色、材料和工作电流影响的区间范围。 对于最常见的白光5050 LED，其正向电压通常在 2.8V 至 3.4V 之间（测试电流通常为60mA）。然而，对于RGB彩色灯珠，电压差异巨大：红光（Red）通常较低，为 1.8V - 2.4V，而蓝光（Blue）和绿光（Green）则与白光类似，处于 2.8V - 3.4V 的区间。

作为一名在LED封装行业摸爬滚打了近二十年的工程师，我在实验室里测试过的灯珠样品不计其数。我经常看到采购新手或者初级工程师因为忽略了电压的分档（Binning）或者温度对电压的影响，导致整批产品的亮度和寿命出现问题。今天，我们就抛开那些枯燥的理论书，用大白话和实测数据，聊透这个看似简单却至关重要的参数。

以下是你必须掌握的5050 LED电压核心数据：

• 白光 (White): 2.8V - 3.4V (典型值 3.0V - 3.2V)
• 红光 (Red): 1.8V - 2.4V (受限于AlGaInP材料特性)
• 黄光 (Yellow): 1.8V - 2.4V
• 蓝/绿光 (Blue/Green): 2.8V - 3.4V (InGaN材料特性)
• 典型测试电流 (IF): 60mA (单颗芯片) 或 150mA (整灯，视内部串并联结构而定)
• 电压温度系数: 约为 -2mV/°C (温度越高，电压越低)
• 最大反向电压 (VR): 通常为 5V

深入解析LED灯珠的正向电压（VF）及其物理意义

什么是正向电压？它不只是一个“数字”

很多人把LED当成电阻来用，觉得电压和电流是简单的线性关系，这是最大的误区。LED本质上是一个二极管，正向电压（VF）是指让二极管导通并开始发光所需的最小电压降。

当你给5050 LED施加电压时，直到电压达到“阈值电压”之前，电流几乎为零，灯珠是不亮的。一旦超过这个阈值（比如白光的2.6V左右），电流会指数级上升，灯珠瞬间点亮。

只有理解了PN结的能带结构，你才能明白为什么红光和蓝光的电压差了整整1伏特。这是由半导体材料的禁带宽度决定的，物理特性无法改变。

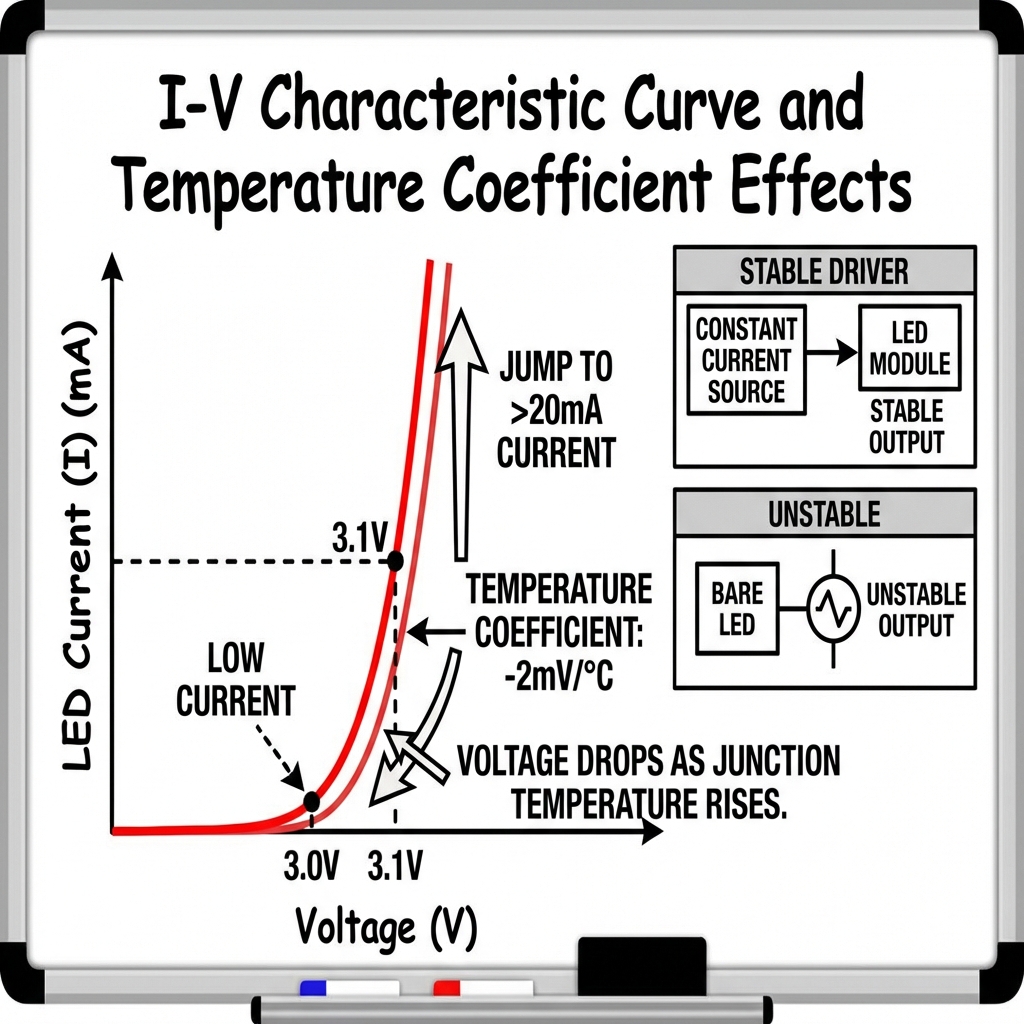

IV特性曲线：电压微小的波动，电流巨大的变化

在工程设计中，最让我们头疼的就是IV特性曲线（电流-电压曲线）。

对于5050 LED来说，电压只要稍微增加0.1V（例如从3.0V变成3.1V），流过的电流可能会增加20mA甚至更多。如果不加限流措施，微小的电压波动就会导致电流过载，瞬间烧毁灯珠。这就是为什么要使用恒流驱动源，而不是恒压源直接驱动裸灯珠的原因。

正向电阻与电压降

虽然我们说LED是非线性的，但在导通之后，它内部依然存在一定的“动态电阻”。这个电阻主要由芯片体电阻、欧姆接触电阻以及金线、支架的电阻组成。

在恒彩电子的高精密实验室里，我们发现优质的封装工艺（比如使用纯金线键合）能有效降低这个内部电阻，从而降低无用的发热损耗，使VF值更加稳定。

影响5050 LED正向电压的关键技术因素

温度系数：被忽视的隐形杀手

你是否遇到过这样的情况：刚开机时灯很亮，点了一会儿亮度没变，但电源发热严重？这可能与电压的温度特性有关。

LED的正向电压具有“负温度系数”。简单说，当LED灯珠工作发热，结温（Tj）升高时，其正向电压会下降。

行业数据显示：LED结温每升高1°C，正向电压大约下降2mV。如果结温升高50°C，电压可能下降0.1V。在恒压驱动电路中，电压不变而灯珠VF下降，会导致电流失控般地增加，形成恶性循环。

驱动电流的变化

虽然厂家规格书（Datasheet）上标注的电压通常是在20mA或60mA下的测试值，但在实际应用中，你可能会超频使用或者降额使用。

随着驱动电流的增加，5050 LED的VF值也会随之上升。但这种上升不是无限的，当电流过大导致过热时，热效应造成的电压下降会抵消一部分电流造成的电压上升。

芯片材料与封装工艺

不同的芯片供应商，其外延片的工艺不同，会导致VF值的初始范围不同。此外，封装环节的固晶胶厚度、焊线工艺也会影响最终的电压表现。

例如，采用高导热陶瓷基板的5050灯珠，其散热更好，工作时的电压漂移会比普通PPA支架的更小。

LED灯珠正向电压测试标准与精准测量方法

行业测试标准解析

在B2B采购中，大家最怕的就是“货不对板”。为了统一语言，我们需要遵循IEC 62504或JIS C 7801-3等国际标准。标准的测试通常要求环境温度维持在25°C ±1°C。

脉冲测试法 vs 直流测试法

这是很多实验室新手容易犯错的地方。如果你用普通的直流电源加万用表去测，通电几秒钟后，灯珠已经热了，测出来的电压其实是“热态电压”，比实际的“冷态电压”要低。

为了获得最准确的VF值，专业的生产线（如恒彩电子的全自动分光分色机）均采用“脉冲测试法”。即在极短的时间内（通常几毫秒）通入电流并采样电压，避免电流产生的热量改变结温，从而测得真实的物理参数。

如何正确连接引脚进行测试

5050灯珠通常有6个引脚。如果是RGB全彩灯珠，三个芯片是独立的；如果是白光，内部可能是三个芯片并联或串联。在测试前，必须搞清楚引脚定义。

如果你不确定手中的5050灯珠引脚极性，建议先查阅技术文档：5050灯珠接口定义(引脚功能是什么)，避免因反接导致高压击穿灯珠。

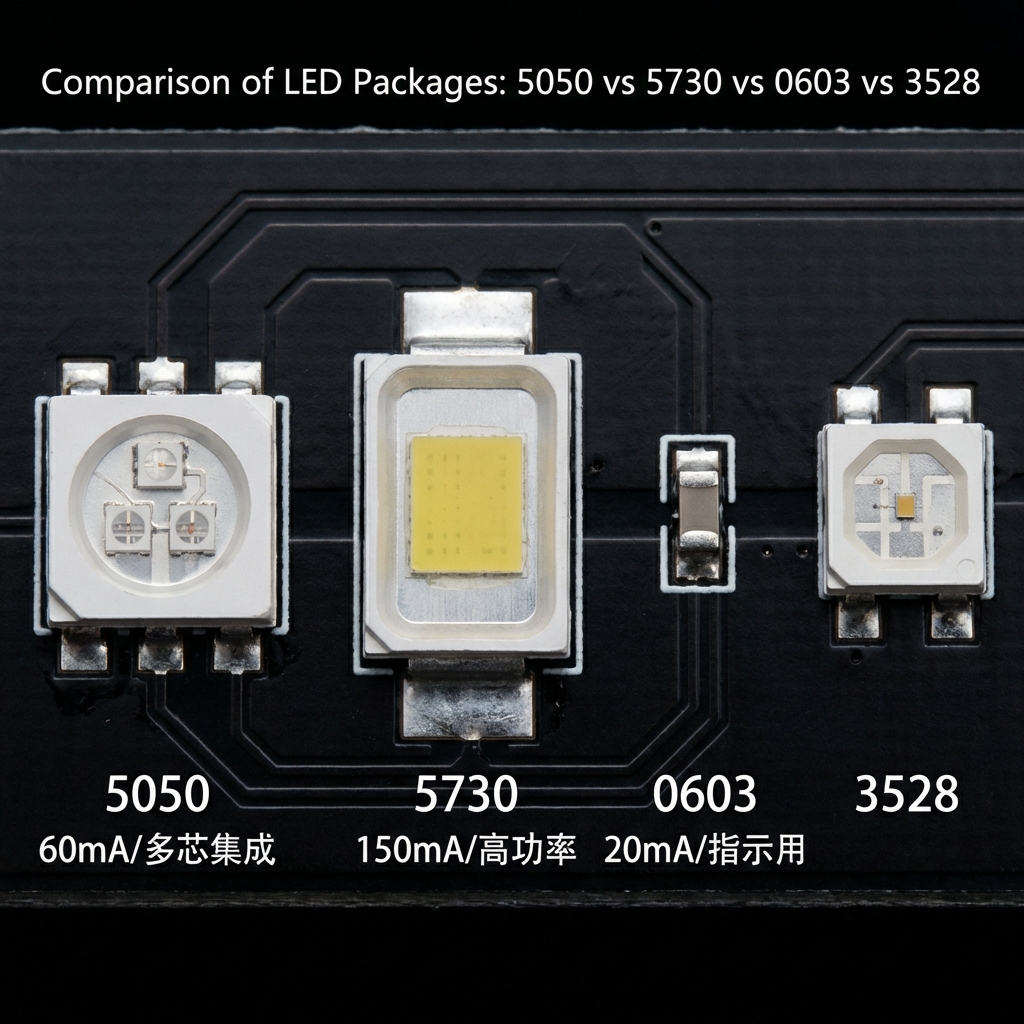

5050 LED与其他常见封装（5730, 0603）的电压特性对比

为了方便大家选型，我整理了一份常见LED封装的电压特性对比表。这能帮你快速判断在不同应用场景下该选哪种灯珠。

5050 vs 5730：功率与电压的权衡

5730通常被设计为0.5W的中功率灯珠，其芯片面积比5050内部的单颗芯片大，因此在同样电流下，5730的电压降可能略低，发光效率更高。但5050的优势在于其“三芯合一”的灵活性，可以通过内部串并联改变整体电压，适应12V或24V的系统。

0603 vs 5050：小尺寸的电压限制

0603主要用于指示，其芯片尺寸很小，承受大电流能力弱。如果给0603施加像5050那样的高电压（指过流导致的电压上升），0603会瞬间烧毁。

工程应用：解决电路设计中的电压不匹配问题

串并联电路设计中VF一致性的重要性

在设计LED灯条时，我们通常采用“三串一并”配电阻的方式接12V电源。

公式是：$R = (V_{in} - 3 \times VF) / I$

如果你的LED VF值一致性差，有的3.0V，有的3.4V。

• 3颗3.0V串联：总电压9.0V，电阻分压3.0V，电流偏大，灯珠发热。
• 3颗3.4V串联：总电压10.2V，电阻分压1.8V，电流偏小，亮度不够。

结果就是做出来的灯条一段亮、一段暗，严重的甚至会烧灯。

电压分档（VF Binning）的应用策略

正规的LED供应商，比如我们恒彩电子，会在出厂前对LED进行严格的分档（Binning）。通常每0.1V或0.2V为一个档位（Bin）。

资深工程师建议：在生产同一批次产品时，务必要求供应商提供同一电压Bin号的灯珠（例如全部是3.0V-3.1V档）。如果不得不混合使用，必须在电路设计中根据不同的Bin号调整限流电阻的阻值。

封装技术与材料如何保障电压参数的高一致性

为什么有些便宜的LED灯珠电压跳动很大，而高品质的灯珠电压非常稳定？这背后是封装工艺的较量。

高精密全自动固晶焊线设备的作用

电压的不稳定往往源于接触不良或内部缺陷。现代化的LED工厂必须配备世界级的高精密全自动生产设备。机器固晶能保证芯片与支架的接触面积一致，机器焊线能保证金线的弧度和长度一致，从而确保每一颗灯珠的内阻几乎相同。

实验室级验证：老化测试筛选

光有生产还不够。在恒彩电子，我们的独立实验室会对每一批次产品进行老化测试。通过长时间的点亮测试，剔除那些电压发生“早期漂移”的不良品。

只有经过了高温高湿、冷热冲击等严苛测试后，电压依然维持在规格范围内的LED，才是真正可靠的工业级产品。

关于5050 LED电压参数的常见疑问解析

如果5050 LED的正向电压过高意味着什么？

如果在标准电流下测试，发现VF值远高于规格书上限（例如白光测出了3.8V），通常意味着内部存在“虚焊”或者金线接触不良，导致接触电阻变大。这种灯珠是典型的次品，使用中极易开路死灯。

如何区分LED灯珠的死灯是由电压过载引起的？

如果是电压过高（过流）导致的烧毁，解剖灯珠后通常会看到芯片发黑，金线熔断，甚至封装胶体碳化。而如果是静电击穿，外观通常看不出明显痕迹，但反向漏电流会变得极大。

5050 RGB灯珠的三个芯片电压是否需要独立控制？

绝对需要。因为红光的电压（~2.0V）远低于蓝绿光（~3.0V）。如果将它们直接并联，红光芯片会抢走所有电流并烧毁，而蓝绿光根本不亮。必须为每一路颜色设计独立的限流电阻或使用多路恒流驱动芯片。

选择高稳定性电压参数的5050 LED至关重要

5050 LED的正向电压虽然只是规格书上的一个小参数，但它直接决定了你的电路设计方案、散热设计以及最终产品的良率。

对于追求高品质工程应用的B端客户来说，选择像恒彩电子这样拥有近二十年封装背景、具备独立实验室和全自动产线的供应商，不仅是买到了灯珠，更是买到了对电压参数一致性和稳定性的保障。不要让一颗小小的电压不稳的灯珠，毁了你整个品牌产品的口碑。
