想象一下，如果芯片是电子设备的大脑，那么“Lead”（引脚）就是连接这个大脑与身体的神经系统。没有它，芯片再聪明，也无法向电子设备发出任何指令。在电子制造的世界里，这个看似不起眼的小金属部件，其实掌控着整个设备的生死命脉。
很多朋友在接触电子制造、PCB 组装或 LED 封装时，经常会听到“Lead Frame”（引线框架）、“Lead Wire”（引线）或“Lead-free”（无铅）这些专业术语。你可能会感到困惑：集成电路封装 Lead 到底是什么？ 它为什么如此重要？所谓的“无铅”又是指什么？
别担心，本文将用最通俗的大白话（就像跟邻居聊天一样），结合 恒彩电子 20 年的专业封装经验，为你彻底揭秘这个电子世界的小秘密。
🚀 关键要点速览 (Key Takeaways)
如果你时间紧迫，想快速了解核心内容，这张表格能让你在 1 分钟内掌握最关键的信息。我们将最精华的部分提炼如下：
| 核心问题 | 简单答案 | 为什么重要？ |
|---|---|---|
| Lead 是什么？ | 它是芯片外部伸出来的金属“腿”（引脚）。 | 它是芯片与外界沟通的唯一桥梁。 |
| 主要作用 | 1. 导电（传输信号）；2. 散热（把热量导出去）；3. 支撑（固定芯片）。 | 缺一不可，任何一项失效都会导致设备故障。 |
| 常见材质 | 主要是铜（导电好、便宜），高端用金，有时用铁镍合金。 | 材质直接决定了导电效率和耐用性。 |
| 无铅 (Lead-free) 是啥？ | 指焊料中不含铅（Pb），符合 RoHS 环保标准。 | 为了保护环境和人体健康，这是全球强制标准。 |
| 恒彩电子的优势 | 我们拥有高精密全自动设备，提供定制化 Lead 处理与 PCBA 服务。 | 20年经验确保每一颗灯珠都稳定可靠。 |
1. 集成电路封装 Lead 是什么？（小白也能懂）
简单来说，Lead（读音：/liːd/，在电子术语中，这里不是指“领导”，也不是指化学元素“铅”，而是指“引线”或“引脚”）就是集成电路（IC）或 LED 灯珠身体上伸出来的那些小金属脚。
为什么它叫“Lead”？
在电子工程的语境中，它的全称通常是 Lead Wire（引线） 或 Lead Frame（引线框架）。它的名字来源于它的功能——Leading（引导）电流和信号进出芯片。
- 打个通俗的比方：如果把芯片比作一座房子，房子里住着非常聪明的小人（晶圆/Die），他们在不断地处理信息。但是，这座房子是完全封闭的。那么，Lead 就是通往外界的 “电线” 和 “水管”。房子里（芯片内部）发生了什么，必须通过这些管线（Lead）传到外面去；外面的电源（能量），也必须通过这些管线输送进去。
它是如何存在的？
如果你拿起一颗常见的黑色小芯片，或者一颗 LED 灯珠，你会看到侧面或者底部有银色或金色的金属片，那就是 Lead。
- 在 LED 灯珠中：它是承载发光芯片的底座，并延伸出来作为焊接点。
- 在 IC 芯片中：它像蜈蚣的腿一样排列在芯片两侧。
在 恒彩电子 的 LED 封装车间里，我们每天都在处理数以百万计的 Lead。我们深知，哪怕这根引线只有头发丝那么细，一旦断裂，整个电子设备就会瞬间“瘫痪”。
2. Lead 在封装中到底起什么作用？
别看它只是一根细细的金属，甚至有时你都注意不到它的存在，但它的作用可大了！它主要承担着三个至关重要的任务：
✅ 第一：电气连接（通电——它是信号的高速公路）

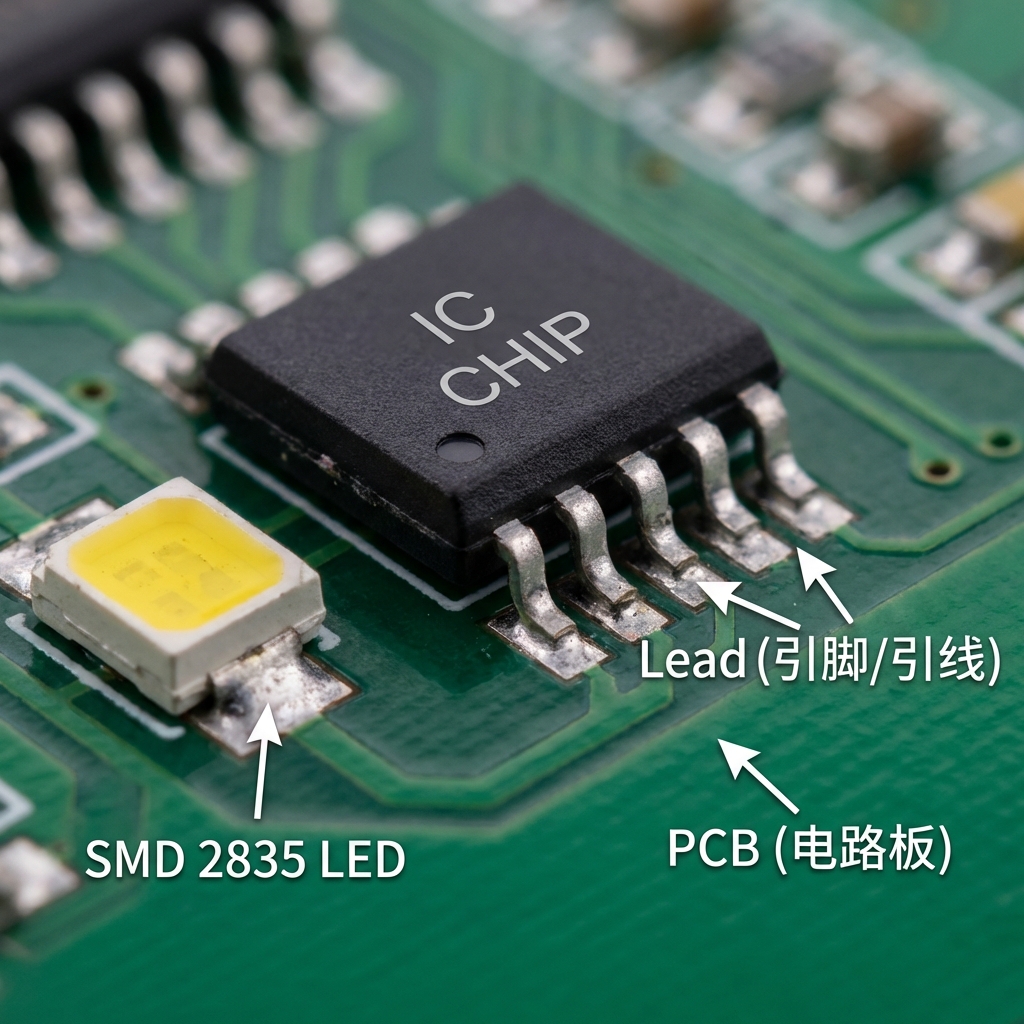

这是 Lead 最基本、也是最核心的功能。芯片内部的电路（Die）非常微小，通常只有几毫米甚至更小，根本无法直接用电烙铁焊接到电路板上。
- 桥梁作用：Lead 充当了微观世界（芯片内部）与宏观世界（电路板 PCB）之间的“桥梁”。
- 信号传输：当你按下遥控器，信号从芯片内部产生，必须通过 Lead 瞬间传导到发射头。如果 Lead 的导电性不好，信号就会延迟甚至丢失。

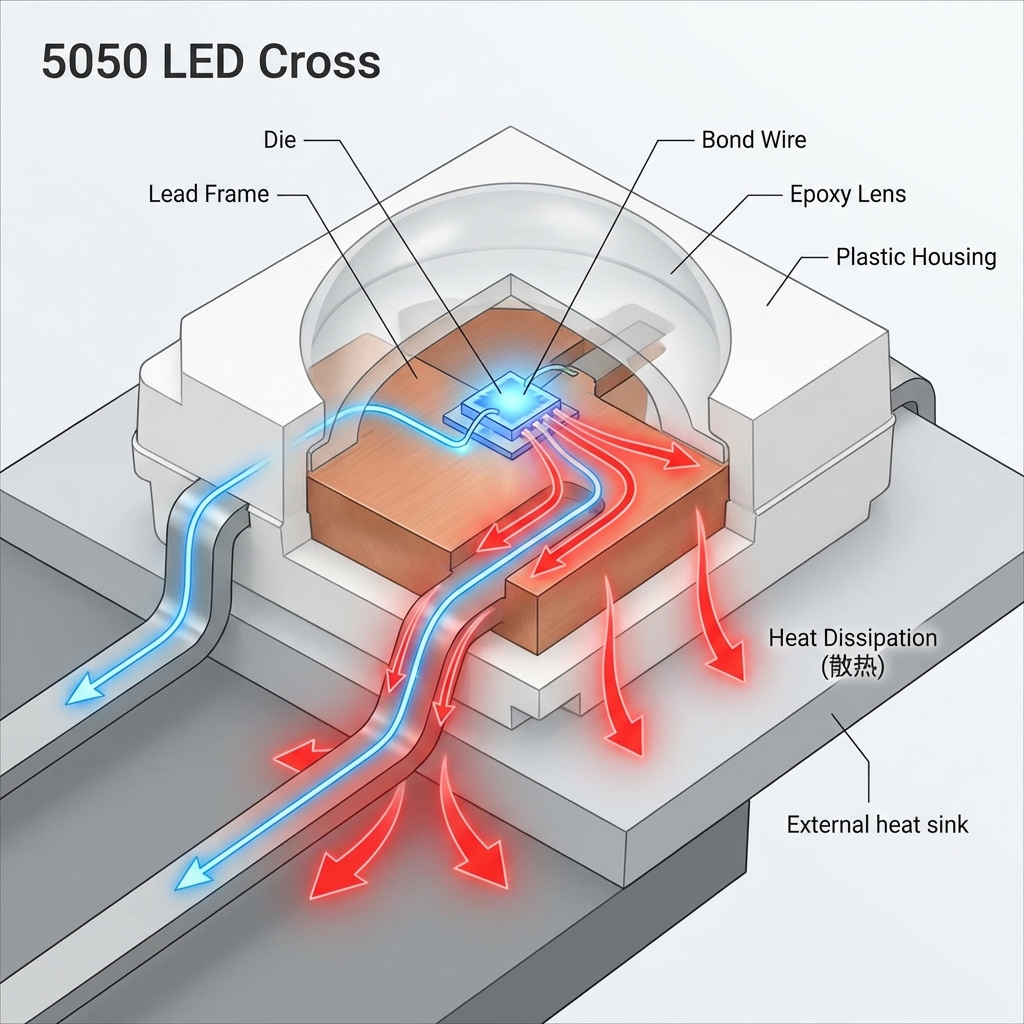

✅ 第二：热管理（散热——它是芯片的“排气管”）
这点非常重要！ 尤其是对于像 5050 或 3030 这种大功率 LED 灯珠，或者是高性能的处理器芯片。
- 热量的产生：芯片工作时，就像人在剧烈运动一样，会产生大量的热。
- 热量的危害：如果这些热量散不出去，积聚在芯片内部，温度会迅速升高。一旦超过临界点，芯片就会“烧坏”，或者 LED 灯珠会变暗（光衰）。
- Lead 的功劳：金属 Lead 通常由铜制成，铜的导热性能非常好。它能像排气管一样，把芯片内部产生的热量迅速“吸”出来，并传导到外部的电路板上散掉。
行业小知识：好的封装设计，Lead 的面积会尽量做大，或者直接连接到专门的散热盘上，这就是为了让热量跑得更快。
✅ 第三：机械支撑（站得稳——它是芯片的“骨架”）
芯片本身是非常脆弱的硅片，一碰就碎。Lead 像强壮的腿一样，支撑着整个封装体。
- 固定作用：它让芯片能稳稳地固定在电路板上，形成物理连接。
- 抗震能力：当电子设备跌落或震动时，有一定韧性的金属 Lead 能吸收冲击力，保护内部脆弱的芯片不受伤害。
专家引用： “在恒彩电子，我们特别注重 Lead 的材质选择与结构设计。很多人只关注芯片亮不亮，但我们更关注它‘活’得久不久。优质的 Lead 能让 LED 灯珠寿命更长，光衰更小，这是长期稳定工作的秘密。” —— 恒彩电子技术总监
3. 为什么大家都在谈“无铅”（Lead-Free）？
这里有一个非常容易让初学者混淆的点，我们需要专门拆开来讲讲。
- Lead (引脚/引线)：这是一个名词，指物理形状，也就是我们上面说的金属腿。
- Lead (铅元素)：这是一个化学名词，指重金属元素 Pb（Plumbum）。
当我们说 “无铅封装” (Lead-Free) 时，我们不是说不要金属引脚了（那芯片怎么连接？），而是指焊接材料中不含铅。
为什么要搞“无铅”？
在过去，电子焊接主要用“锡铅合金”（Sn-Pb），因为它熔点低，特别好焊，而且便宜。但是，铅有两个致命缺点：
- 环保问题：铅是有毒重金属。废旧电子产品扔在土里，铅会渗入地下水，污染环境。
- 健康危害：铅会对人体的神经系统造成不可逆的伤害，特别是对儿童。
什么是 RoHS 标准？
为了解决这个问题，欧盟率先推出了 RoHS 指令（关于限制在电子电器设备中使用某些有害成分的指令）。它强制要求：电子产品中的铅含量必须低于 0.1%（也就是 1000ppm）。
无铅工艺的挑战
现在的“无铅”，通常使用的是 锡银铜合金 (SAC)。
- 优点：环保，安全。
- 挑战：熔点比有铅焊料高了约 30℃。这就要求我们的封装材料（Lead Frame）和芯片本身必须能耐受更高的温度（通常要耐受 260℃ 的回流焊高温）。
恒彩电子承诺：作为负责任的企业，我们的产品（如 SMD2835、EMC3030 等全系列 LED）均符合 RoHS 标准，采用环保工艺。这不仅是为了合规，更是为了让客户买得放心，用得安全，对地球负责。
4. Lead 的材质与工艺：铜 vs 金 vs 铁镍
Lead 做得好不好，材质是关键。就像盖房子，是用钢筋还是木头，决定了房子的稳固程度。在封装行业，常见的 Lead 材质有三种：
1. 铜 (Copper) —— 性价比之王
- 特点：导电快、散热极好、价格相对实惠。
- 应用：绝大多数 LED 和通用 IC 封装（也是恒彩电子的主力选择）。
- 为什么选它：铜的导热系数很高，对于发热量大的 LED 来说，铜是最好的伙伴。
2. 金 (Gold) —— 贵族的选择
- 特点：化学性质极其稳定，永不生锈，导电性极佳，延展性好。
- 应用：航空航天、高端军工芯片、医疗设备。
- 缺点：太贵了！在民用消费电子中很少用来做整个引脚，通常只是在引脚表面镀一层金。
3. 铁镍合金 (Iron-Nickel / Alloy 42) —— 硬汉风格
- 特点：硬度高，非常强壮。最重要的是，它的“热膨胀系数”和芯片（硅）很接近。
- 应用：某些特定精密仪器，防止热胀冷缩导致芯片脱落。
- 缺点：导电和导热性能不如铜。
制造工艺流程：Lead 是怎么做出来的？
这其实是一个非常精密的金属加工过程：
- 冲压 (Stamping) 或 蚀刻 (Etching)：
- 把一大卷薄薄的金属板，通过高精度的模具“咔嚓”一下冲压成型，或者用化学药水腐蚀出形状。这就形成了连在一起的引线框架（Lead Frame）。
- 电镀 (Plating)：
- 为了方便焊接和防止生锈，我们必须在铜表面“穿”一层衣服。通常会镀上一层锡、银或者金。
- 封装 (Molding)：
- 把芯片放上去，打金线，然后用黑色的环氧树脂或者透明的胶水把芯片包裹起来，只露出 Lead 的脚。
- 切筋成型 (Trim & Form)：
- 最后，把多余的金属边框切掉，把直直的脚弯成我们需要的形状（比如鸥翼形 Gull-wing、J形 J-lead）。
5. 常见问题：Lead 也会“生病”吗？
是的，Lead 虽然是金属，但如果封装工艺不好，或者保存不当，它也会出问题。以下是几种常见的“病症”：
1. 氧化发黑 (Oxidation)
- 症状：引脚表面失去了光泽，变黑了。
- 原因：存放环境太潮湿，或者包装袋漏气了。铜和空气中的氧气发生了反应。
- 后果：焊锡焊不上！这会导致严重的“虚焊”问题，设备时好时坏。
2. 引脚变形 (Bent Leads)
- 症状：脚歪了，不再整齐划一。
- 原因：运输过程中受到挤压，或者生产线上的机械手没抓好。
- 后果：贴片机（SMT）无法识别，或者贴歪了，导致短路。
3. 锡须 (Tin Whiskers) —— 这是一个神奇的现象
- 症状：在显微镜下，你会看到引脚表面长出了细细长长的“胡须”。
- 原因：这是无铅纯锡电镀工艺的一个固有缺陷，金属内部应力导致锡原子被挤出来。
- 后果：这些“胡须”虽然很细，但如果长得太长，碰到了旁边的引脚，就会造成短路，导致产品失效。
恒彩电子的解决方案
为了避免这些问题，恒彩电子 建立了严格的质量防线：
- 抗氧化测试：我们对每一批次产品都进行严格的高温高湿测试。
- 真空包装：出厂产品全部采用防静电真空包装，并放入湿度卡，确保到您手中时像刚出炉一样新鲜。
- 推拉力测试：我们会暴力测试引脚的牢固度，确保它不会轻易变形。
6. 为什么选择恒彩电子的封装服务？
聊了这么多技术细节，相信您已经是个半个专家了。如果您正在寻找一家靠谱的 LED 封装或 PCBA 供应商，为什么 恒彩电子 是您的首选？
20 年技术沉淀，懂技术更懂你
我们的核心团队来自国内一流的光学研究院。我们不只是卖产品，我们更懂光学的原理和封装的艺术。我们知道什么样的 Lead 设计散热最好，什么样的荧光粉配比光效最高。
全系列产品，一站式购齐
无论您需要什么，我们几乎都有：
- SMD 贴片系列：2835, 5730, 5050, 3030 等。
- 大功率系列：陶瓷封装，仿流明封装。
- 特殊波段：从紫外 UV 到红外 IR，从植物照明到全光谱健康照明。
定制化服务 (Customization)
我们最大的特色是灵活。市面上的标准品满足不了您？没关系！
- 我们可以为您定制 LED 光源的波长、亮度、甚至 Lead 的形状。
- 提供 PCBA 加工 服务，直接把灯珠帮您贴好在电路板上，您回去直接组装外壳就行。
高精密设备，品质的保障
工欲善其事，必先利其器。我们拥有世界级的高精密全自动生产设备（如 ASM 焊线机），产能稳定，交期迅速。每一颗流出的灯珠，都经过了机器视觉的层层筛选。
💡 总结
集成电路封装 Lead 不仅仅是一根简单的金属针脚，它是连接微观芯片与宏观世界的关键桥梁。它负责导电（传输指令）、散热（保持冷静）和支撑（稳固架构），直接决定了电子产品的稳定性和寿命。
在这个追求“无铅”环保和高效能的时代，选择优质的封装材料和工艺显得尤为重要。
无论您是需要标准的 SMD 灯珠，还是特殊的 定制光源，理解 Lead 的重要性都能帮您做出更明智的采购决策，避免因小失大。
想了解更多关于 LED 封装的技术细节，或获取免费样品体验高品质封装？
👉 立即联系恒彩电子专家团队，让我们为您提供最专业的光源解决方案！我们随时准备为您解答任何关于 Lead 或 LED 的疑问。
