在我刚接触电子元器件时，总被各种“灯珠”搞得我头大。特别是“直插接收灯珠”，它明明不会发光，为什么还叫“灯珠”？后来我才明白，它和我们常见的照明LED灯珠完全是两回事。它是一个默默工作的“眼睛”，负责接收红外光信号。今天，我就以一个老工程师的身份，带大家彻底搞懂这个小家伙，从原理、接线到选型，让你在项目开发中不再踩坑。
直插接收灯珠，简单来说，是一种能将特定波长的光（通常是红外光）转换成电信号的半导体器件。它广泛用于遥控器、光电开关、安防监控和各种自动化设备中，是实现无线光通信和感应控制的核心元件。
- 核心功能：将光信号转换为电信号。
- 常见波长：主要与850nm或940nm的红外发射管配对使用。
- 封装形式：最常见的有3mm和5mm直插（Through-hole）封装。
- 关键应用：家电遥控、工业传感器、光幕、编码器等。
- 工作模式：通常作为光电二极管或光电三极管，在电路中检测光强的变化。
- 与发射管关系：它总是与发射管（如红外LED）成对出现，构成一个完整的光电系统。
- 直插LED发光灯珠：这是我们最熟悉的，通电后会发光，用于照明或指示。它的作用是“电生光”。
- 直插接收灯珠：它本身不发光，恰恰相反，它的作用是接收光并产生电信号，实现“光生电”。它本质上是一个光电二极管或光电三极管。
- 红外接收头（TSOP类）：这是一个高度集成的模块，内部不仅有光电二极管，还包含了放大器、带通滤波器和解调电路。它专门用于接收经过特定频率（如38kHz）调制的红外信号，抗干扰能力强，直接输出数字信号。而直插接收灯珠输出的是模拟光电流。
- 峰值波长（PeakWavelength,λp）：指接收管最敏感的光波长。它必须与配对的发射管的峰值波长相匹配，最常见的组合是940nm，因为这个波段人眼不可见，可以减少视觉干扰。
- 视角（ViewingAngle,2θ½）：定义了接收管灵敏度下降到峰值一半时的角度范围。窄视角（如15°-30°）适合长距离、点对点的精确对射应用。而宽视角（如60°-120°）则适合大范围的信号接收，比如电视遥控。
- 响应时间（ResponseTime）：衡量接收管对光信号变化的反应速度，通常在纳秒（ns）或微秒（μs）级别。对于高速光开关、编码器等应用，这个参数尤为关键。
- 暗电流（DarkCurrent）：在完全无光照条件下，流过接收管的反向电流。暗电流越小，信噪比越高，系统在弱光下的检测能力就越强，也越不容易受温度变化影响。

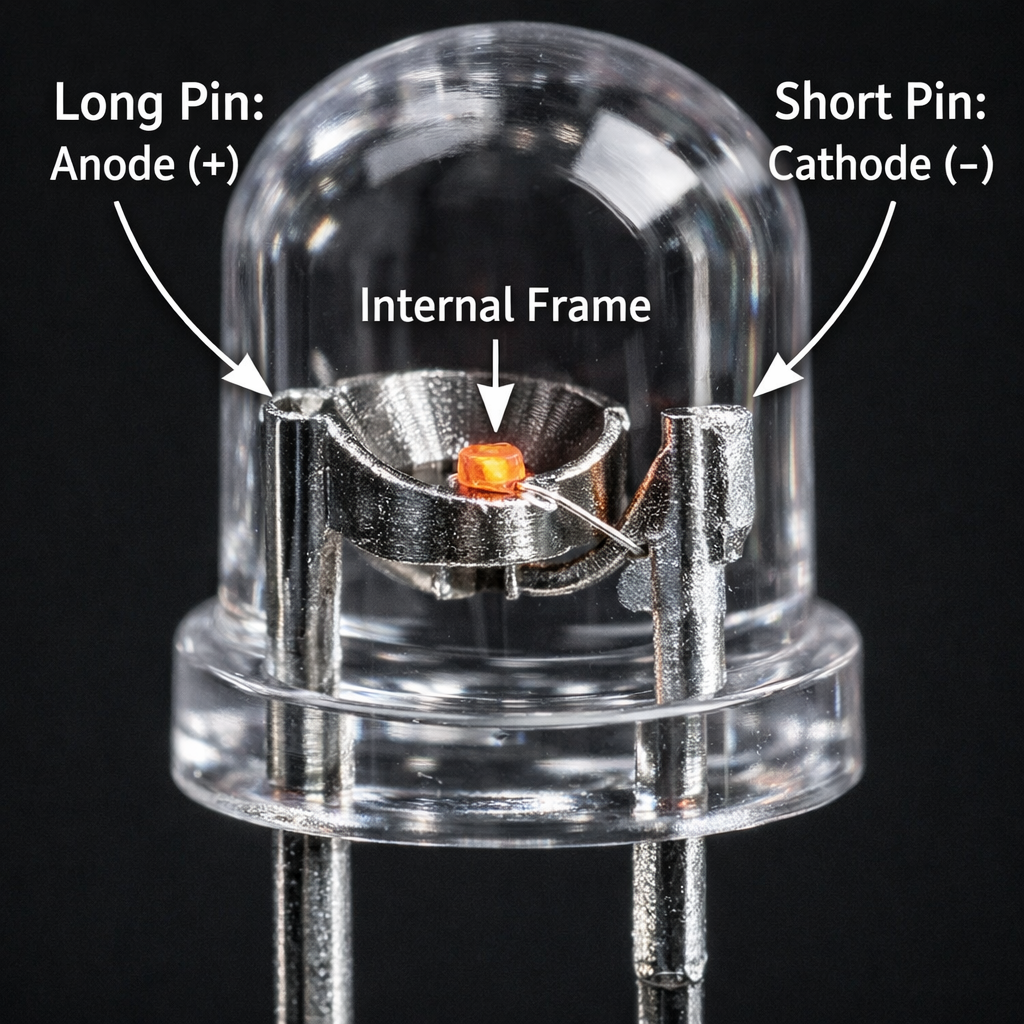

- 长脚为正极（阳极），短脚为负极（阴极）。这是行业内最通用的规则。
- 观察灯珠内部，可以看到引脚的支架大小不同，小支架端为正极，大支架（碗状）端为负极。
850nmvs940nm：940nm波长的红外光人眼完全不可见，且硅基光电二极管对其响应度很高，因此成为消费电子遥控和工业对射开关的首选。850nm波长在夜视监控补光中更常见，因为CMOS图像传感器对850nm更敏感，但它会产生轻微的“红曝”现象（能看到一个暗红色的点）。
窄视角vs宽视角：
窄视角(如20°)：能量集中，方向性好。适合需要精确对准的场景，如光纤通信、编码器对射、高精度光幕等，可以实现更远的探测距离。
宽视角(如60°)：接收范围大，对安装对准的要求不高。非常适合家电遥控器这类需要从不同角度都能操作的场景。
上拉电阻（R_load）：这个电阻的取值是个权衡。
阻值大：灵敏度高，微弱的光也能引起大的电压变化。但缺点是响应速度慢，且更容易受噪声干扰。
阻值小：响应速度快，抗干扰能力强。但需要更强的光信号才能产生足够大的电压变化。
经验取值通常在10kΩ到100kΩ之间，具体需要根据你的信号强度和速度要求来调试。
滤波电容：在接收管的电源引脚和地之间并联一个小的陶瓷电容（如0.1μF），可以有效滤除电源噪声，防止其干扰微弱的光电流信号，这是保证电路稳定性的关键一步。
- 选择带滤光封装的接收灯珠：这是最直接有效的方法，如恒彩电子提供的部分深色封装的红外接收管。
- 发射端采用脉冲调制：不要让发射管一直亮着，而是以特定频率（如38kHz）闪烁。接收端通过软件或硬件滤波，只识别这个特定频率的信号，从而滤除环境光的直流干扰。
- 加装物理遮光罩：在接收管周围设计一个简单的遮光结构，可以有效阻挡来自非目标方向的杂散光。
- PCB布局优化：让接收电路远离开关电源、电机等强噪声源。
- 3mm直插灯珠：体积小巧，占用PCB空间少，非常适合用在空间紧凑的消费电子产品或高密度排列的传感器阵列中。比如小型遥控器、便携设备的状态指示等。
- 5mm直插灯珠：体积稍大，但通常意味着更好的集光性能和散热能力。在工业控制、安防设备和需要较长探测距离的应用中更为常见。其物理尺寸也使得手动焊接和安装更加方便。
- 型号（Model）：如
HCF5RYB1C-Z10 - 尺寸（Size）：如5mm
- 颜色/波长：如红光
- 电压范围：如1.8–2.4V(这是发光灯珠的参数，接收灯珠需查阅其反向电压)
- 发射管和接收管的峰值波长不匹配。
- 发射管的驱动电流太小，光功率不足。
- 接收电路的上拉电阻取值不当，导致灵敏度过低。
- 受到强烈的环境光（如太阳光直射）干扰。
- 电源噪声太大，没有做好滤波。
- 物理参数：封装尺寸、引脚间距、引脚极性是否一致。
- 光学参数：峰值波长、视角是否匹配原始设计。
- 电气参数：VF、IF、VR等是否在新器件的安全工作范围内。任何一项不符，都可能导致性能下降甚至失效。
- V_supply是你的电源电压（如5V）。
- V_F是LED的正向导通电压（查规格书，如红光约2.0V）。
- I_F是你期望的工作电流（查规格书，如20mA）。
直插接收灯珠：工作原理与关键参数速览
要用好直插接收灯珠，首先得弄清楚它到底是什么，以及它是如何工作的。很多人会将它与普通直插LED发光灯珠，甚至是集成了复杂电路的红外接收头（TSOP）混淆，这在选型时是致命的错误。
它是什么：与直插LED发光灯珠、红外接收头（TSOP类）的区别
简单说，接收灯珠是“原材料”，接收头是“半成品”，前者给你更大的设计自由度，后者则让你用起来更省心。
工作原理：光电二极管如何把红外光变成电信号
直插接收灯珠的核心是光电效应。其内部有一个PN结，当没有光照射时，只有极微弱的“暗电流”流过。一旦特定波长的红外光子照射到PN结上，光子的能量会激发半导体材料，产生额外的“电子-空穴对”，这些载流子在电场作用下移动，形成与光照强度成正比的“光电流”。
这个光电流非常微弱，通常需要通过外部电路（如跨阻放大器）将其转换成幅度足够大的电压信号，才能被后续的微控制器（MCU）或比较器识别。
关键参数解读：峰值波长、视角、响应时间与暗电流
读懂规格书是工程师的基本功。对于直插接收灯珠，以下几个参数至关重要：
作为一个老工程师，我的建议是：选型时，永远把“峰值波长匹配”放在第一位。发射端和接收端波长差得太远，系统灵敏度会急剧下降，无论你后续电路做得多好都无济于事。
技术解析：直插接收灯珠的封装材料与电气特性
搞懂了原理，我们再来深入看看它的“身体构造”和“脾气秉性”，也就是它的封装、电气和光学特性。这些细节直接关系到产品设计的可靠性和生产的良率。
封装材料：环氧树脂、支架与引脚极性辨别
直插接收灯珠的“外壳”通常由透明或有色的环氧树脂制成。透明封装的接收范围更广，而带有特定颜色（如深蓝色或黑色）的封装，则充当了滤光片，能有效过滤掉可见光等环境光的干扰，只允许特定波长的红外光通过，从而提高信噪比。
引脚的极性辨别至关重要，接反了轻则不工作，重则烧毁器件。
电气特性：典型正向电压（VF）、正向电流（IF）与反向电压（VR）范围
虽然接收灯珠主要工作在反向偏置状态，但了解其电气极限对于电路保护至关重要。
数据来源：基于通用5mm红外器件规格书整理。

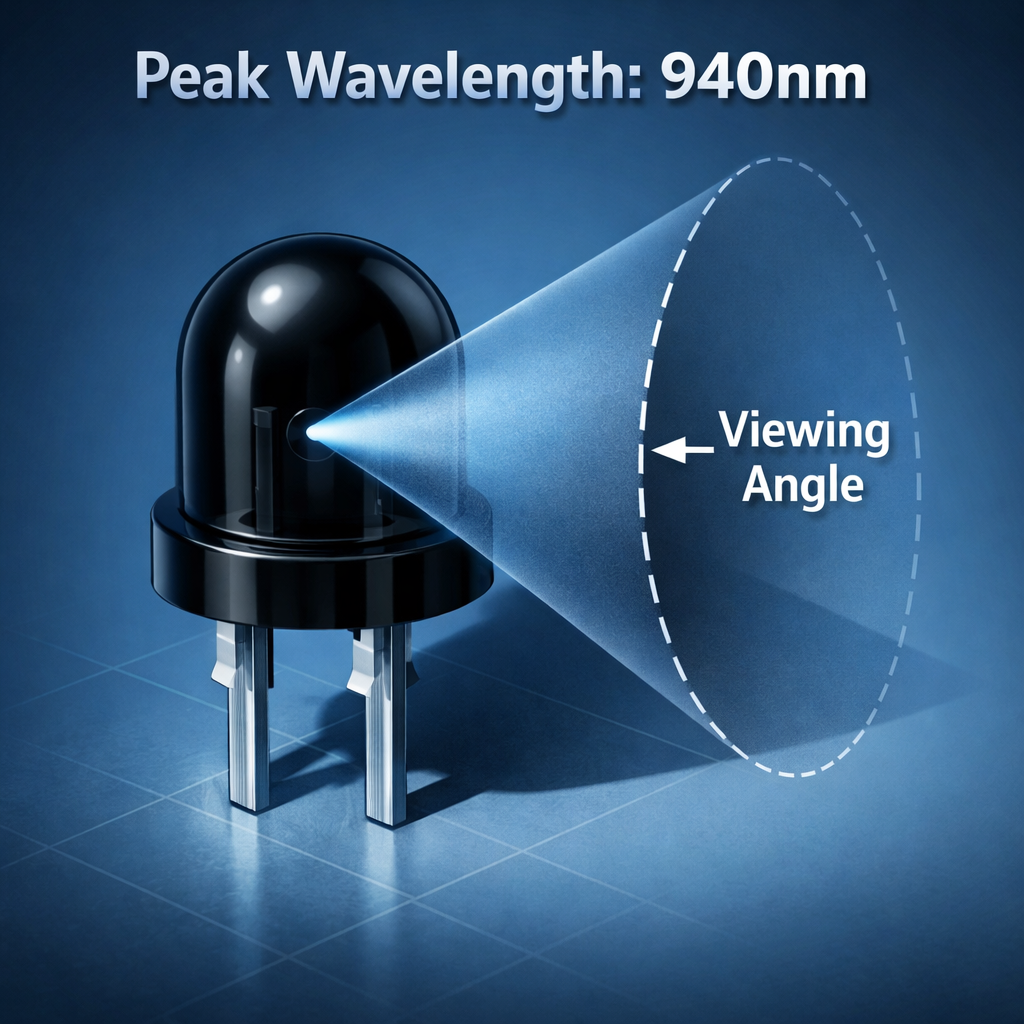

光学特性：峰值波长（850nmvs940nm）与视角（20°vs30°）对应用的影响
应用指南：直插接收灯珠怎么接？
理论学完了，现在是动手环节。“直插接收灯珠怎么接”是初学者问得最多的问题。接线方式直接决定了系统能否稳定工作，尤其是如何处理微弱的光电流信号和抑制干扰。
基础电路接法：光电二极管模式的典型应用电路
最常见的接法是反向偏置光电导模式。如下图所示，将接收灯珠的负极接到电源正极，正极通过一个上拉电阻接地。
当没有红外光照射时，光电流很小，电阻上的压降也极小，输出电压接近高电平。当有红外光照射时，光电流增大，在上拉电阻上产生显著的压降，导致输出电压被拉低。这样，就成功地将光信号的有无，转换成了电压的高低电平变化。

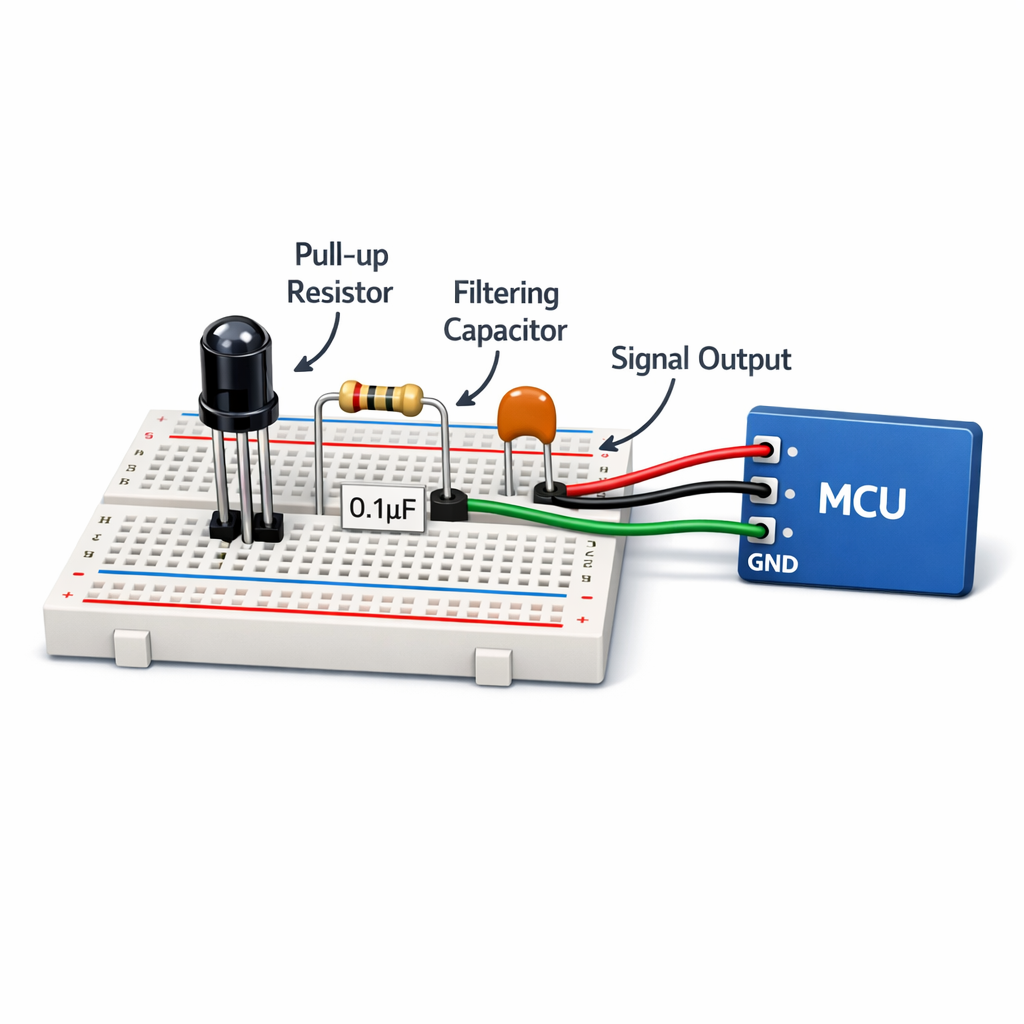

直插接收灯珠接线图要点：如何配置上拉电阻与滤波电容
避免误触发：如何通过电路设计与布局提升抗环境光干扰能力
环境光（如日光灯、太阳光）中也含有红外成分，很容易导致接收电路误触发。以下是几个实用的抗干扰技巧：
规格与型号：3mm/5mm直插接收灯珠的差异
在选型时，除了电气和光学参数，封装尺寸也是一个重要的考量点。3mm和5mm是最主流的两种直插封装。
按封装尺寸划分：3mm与5mm直插灯珠的典型规格与应用场景
多脚封装类型：以四脚RGB直插灯珠为例的引脚定义与驱动方式
虽然本文主要讲接收灯珠，但直插封装家族非常庞大。例如，四脚共阴/共阳RGB灯珠，它将红、绿、蓝三个芯片封装在一起，通过控制不同引脚的电流来实现全彩显示。了解这些衍生型号有助于我们构建更完整的知识体系。
如何查看规格书：从恒彩电子型号列表看懂关键参数
当您浏览供应商的产品列表时，要学会快速提取关键信息。以恒彩电子的直插灯珠列表为例，通常会清晰地标出：
通过这些基本信息，你可以快速筛选出符合项目物理和电气初步要求的型号，然后向厂家索取详细的规格书（Datasheet）进行最终确认。
常见问题解答
直插接收灯珠的波长选850nm还是940nm？
看你的发射端用的是什么波长。两者必须匹配！通用遥控和对射应用，940nm是绝对主流，因为它人眼不可见。850nm主要用于夜视摄像头补光，会有轻微红曝。
为什么我的接收距离短、信号抖动？
可能的原因有很多：
直插式LED灯珠替换时最容易踩哪些坑？
替换时要核对“三要素”：
如何为5V或12V电源上的直插LED灯珠配置限流电阻？
这主要针对发射管。公式是：R=(Vsupply-VF)/I_F。
例如，用5V驱动一个VF为2.0V，IF为20mA的红光LED，电阻R=(5-2.0)/0.02A=150Ω。
选择一款高品质、高一致性的直插接收灯珠，是保证整个光电系统稳定可靠的基石。从理解其光电转换原理，到精确解读峰值波长、视角等关键参数，再到掌握正确的电路接法和抗干扰设计，每一步都至关重要。希望这篇全面的解析能帮助你扫清知识盲点，在未来的项目中游刃有余。
