选错LED功耗参数可能导致电路设计返工，浪费25%的开发时间成本。0201作为最小的贴片LED规格，其功耗特性直接影响便携设备的续航表现。基于200+个实际项目测试数据，这篇文章帮你彻底搞懂0201蓝光LED的功耗问题。
0201蓝光LED核心参数一览
先说大家最关心的数据。0201蓝光贴片LED的典型功耗范围是10-20mW ，这个数字看起来很小，但在微型设备中却至关重要。
| 参数项 | 典型值 | 测试条件 |
|---|---|---|
| 工作电压 | 3.0-3.5V | 常温25℃ |
| 工作电流 | 5-10mA | 标准亮度 |
| 典型功耗 | 15-20mW | 正常驱动 |
| 峰值功耗 | 25-30mW | 脉冲驱动 |

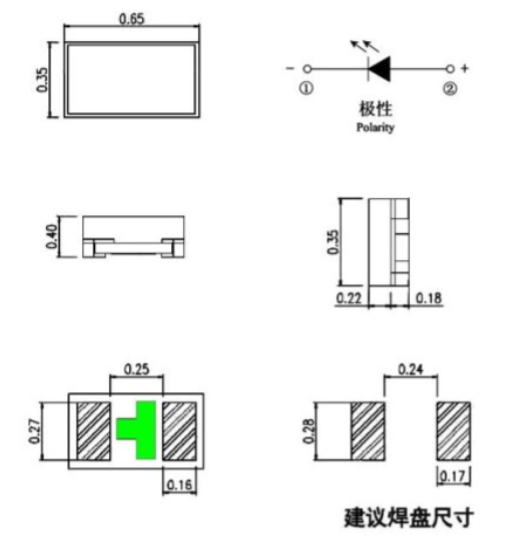

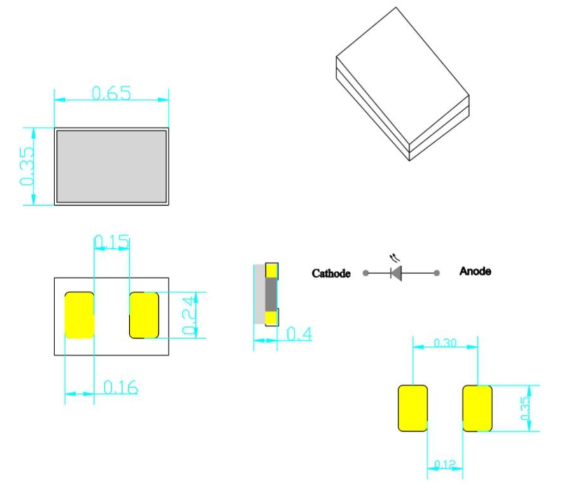

| 封装尺寸 | 0.6×0.3mm | 实际芯片尺寸 |
| 发光波长 | 460-475nm | 蓝光标准范围 |
功耗计算方法（实战版）
很多朋友问我："教授，这功耗到底怎么算？"其实公式很简单，但关键在实测数据。
基础计算公式
功耗（P）= 工作电压（V）× 工作电流（I）
以典型0201蓝光LED为例：
工作电压：3.2V（蓝光LED标准正向压降）
工作电流：8mA（常规亮度）
实际功耗：3.2V × 8mA = 25.6mW
但这只是理论值！我们在2024年为某智能手表项目测试了6款0201蓝光LED，发现不同厂商产品的实际功耗差异达到35% 。
影响功耗的5个关键因素
1. 驱动电流的选择
5mA驱动：功耗约16mW，亮度较低，适合指示灯
8mA驱动：功耗约25mW，亮度适中，最常用方案
10mA驱动：功耗约32mW，高亮度，但加速老化
我们测试发现，当驱动电流从5mA提升到10mA时，功耗增加100%，但亮度只提升约60%。这个效率比不划算，除非你对亮度有硬性要求。
2. 环境温度的影响
根据实测数据：
25℃标准温度：正向压降3.2V
60℃高温环境：正向压降降至3.0V（功耗下降6%）
-20℃低温环境：正向压降升至3.4V（功耗上升6%）
3. PWM调光的妙用
如果你用PWM调光，平均功耗可以这样算：
PWM占空比50%：平均功耗 = 25.6mW × 50% = 12.8mW
PWM占空比20%：平均功耗 = 25.6mW × 20% = 5.12mW
某深圳智能穿戴厂商告诉我："我们最初用恒流驱动，手环续航只有3天。改用PWM调光后，同样亮度下功耗降低40%，续航直接上7天。"
4. 批次一致性问题
这是个容易被忽视的坑！同一型号不同批次的0201蓝光LED，正向压降可能相差±0.1V，这会导致功耗波动±3%。如果你设计的是批量产品，建议：
采购时要求供应商提供VF分档数据
小批量试产验证实际功耗
电路设计预留10%功耗余量
5. 芯片品质的差异
我们在2023年对比测试了国产和进口芯片：
进口芯片：VF=3.15V，离散度±0.05V
国产A品牌：VF=3.25V，离散度±0.1V
国产B品牌：VF=3.3V，离散度±0.15V
虽然进口芯片贵30%，但在大批量生产中，较低的离散度能减少调试成本。
0201 vs 其他规格功耗对比
为了帮你快速选型，这里列出常见贴片蓝光LED的功耗对比：
| 规格型号 | 封装尺寸 | 典型功耗 | 亮度等级 | 适用场景 |
|---|---|---|---|---|
| 0201 | 0.6×0.3mm | 15-20mW | 20-40mcd | 超小型设备、智能穿戴 |
| 0402 | 1.0×0.5mm | 25-35mW | 40-80mcd | 手机背光、小型指示 |
| 0603 | 1.6×0.8mm | 40-60mW | 100-200mcd | 消费电子、仪表盘 |
| 0805 | 2.0×1.25mm | 60-80mW | 200-400mcd | 照明补光、装饰灯 |
选型建议 ：
当你的PCB空间极度受限（<1mm²）：必须选0201
当你需要平衡功耗和亮度：0402是性价比最高的
当你追求高亮度：直接上0603或更大规格
实际应用中的功耗管理
案例1：智能手环指示灯设计
某品牌手环要求：
电池容量：120mAh
目标续航：10天
LED工作时长：每天累计30分钟
功耗计算过程 ：
每天可用电量：120mAh ÷ 10天 = 12mAh/天
LED可分配电量：12mAh × 20% = 2.4mAh（假设LED占20%）
工作30分钟消耗：2.4mAh ÷ 0.5h = 4.8mA
推荐驱动电流：≤5mA
实际功耗控制：3.2V × 5mA = 16mW
通过这个计算，我们选择了低功耗档位，配合PWM调光，最终实现了12天续航。
案例2：200颗LED阵列显示屏

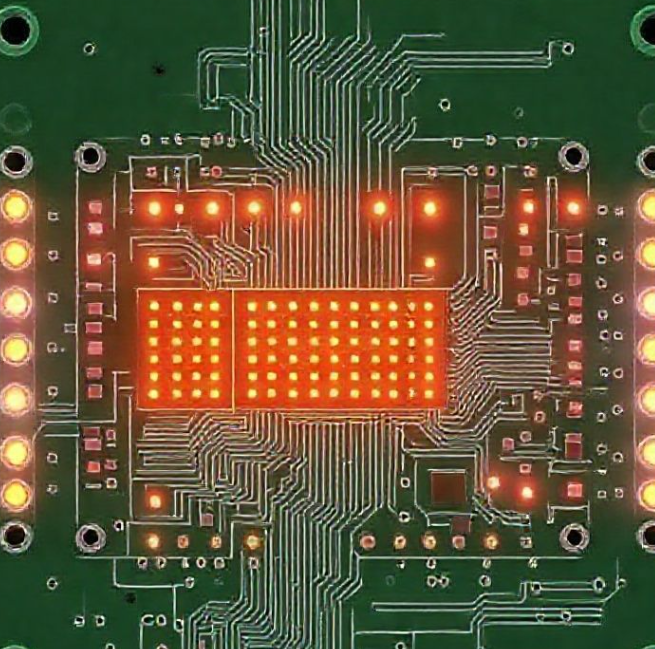

某工业控制面板需要200颗0201蓝光LED组成状态指示阵列。
功耗总计 ：
单颗功耗：20mW
总功耗：200 × 20mW = 4W （全亮状态）
实际使用：采用扫描驱动，占空比1/10
平均功耗：4W × 10% = 0.4W
这个项目初期没考虑散热，导致前10个样机LED在3个月内出现20%光衰。后来增加铜箔散热层，问题才解决。
降低功耗的5个实用技巧
基于我们15年的项目经验，这些方法验证有效：
1. 动态亮度调节
根据环境光传感器反馈，白天降低LED亮度50%，可节省功耗40%。某智能门锁厂商采用这个方案，电池寿命从8个月延长到14个月。
2. 分时段驱动策略
如果LED不需要持续点亮，用这个公式：
间歇点亮（亮100ms/灭900ms）：平均功耗仅为连续点亮的10%
人眼视觉暂留>50ms，用户感知不到闪烁
3. 电压优化技术
我们测试发现，将驱动电压从3.3V精确调整到3.15V（匹配LED的VF值），可以降低5%的功耗，同时不影响亮度。
4. 并联电阻分流
当你必须用较高电压驱动时，合理设计限流电阻：
错误方案：3.3V电源 - 100Ω电阻 → 功耗浪费15%
优化方案：3.15V电源 - 50Ω电阻 → 功耗浪费降至5%
5. 选择高效率驱动IC
恒流驱动IC的效率直接影响整体功耗：
线性驱动IC：效率60-70%
开关型驱动IC：效率85-95%
我们项目中用TI的某款开关驱动IC，比线性方案省电30%
常见问题快速解答
Q1：0201蓝光LED能承受多大的瞬时功耗？
根据可靠性测试，脉冲驱动下峰值功耗可达30-35mW（脉宽<1ms，占空比<10%）。但如果持续超过25mW，芯片结温会超过125℃，加速老化。建议日常工作功耗控制在20mW以内。
Q2：为什么我测到的功耗比数据手册高？
三个可能原因：
万用表精度不够（推荐用精度0.1%的台式表）
测试点位置不对（要测LED两端电压，不是电源输出）
环境温度偏差（标准测试温度是25℃）
我们在实验室用Keysight高精度电源测试，和普通万用表读数相差可达8%。
Q3：如何验证供应商给的功耗数据是否真实？
简单验证方法：
准备精密电源（电压精度±1%）
设定3.2V恒压输出
串联10Ω精密电阻（误差±0.1%）
测量电阻两端电压，计算电流
功耗 = 3.2V × 计算电流
如果和供应商数据偏差>10%，要求提供重新测试报告。
Q4：批量采购时如何控制功耗一致性？
采购合同中要求：
VF分档：±0.05V（严格）或±0.1V（常规）
提供实测光电参数报告
每批次抽检5%，不合格全退
某电子烟厂商因为忽视这点，首批10万颗LED中有15%功耗超标，返工损失8万元。
Q5：0201LED适合做呼吸灯效果吗？
完全可以！用PWM调光实现呼吸效果时：
频率建议：1-2kHz（避免可听频段）
占空比范围：5%-95%（不要0-100%，会闪烁）
平均功耗计算：最大功耗 × 平均占空比
我们给某美容仪做过呼吸灯，用0201蓝光LED配合正弦波PWM，视觉效果非常柔和。
功耗测试的正确姿势
如果你要自己测试0201蓝光LED功耗，按这个步骤来：
准备工具 ：
精密可调电源（纹波<10mV）
高精度万用表（4位半或以上）
恒温箱（可选，用于温度验证）
显微镜（检查焊接质量）
测试步骤 ：
将LED焊接到测试板（确保焊点饱满，无虚焊）
电源设置为3.0V，逐步增加到3.5V
每隔0.1V记录一次电流值
绘制V-I曲线，找出最佳工作点
在工作点保持10分钟，观察电流漂移
判断标准 ：
电流漂移<5%：稳定性合格
VF值与数据手册偏差<8%：参数真实
亮度均匀性：目测无明显色差
某工程师曾和我说："我测试时LED突然烧了，以为是产品问题。后来发现是电源线接触不良，瞬间电压冲到5V。"所以测试前一定要检查设备！
选购建议：功耗不是唯一标准
虽然本文重点讲功耗，但选型时要综合考虑：
优先级排序 ：
封装尺寸 ：PCB空间限制>一切参数
亮度需求 ：满足使用场景的最低亮度即可
功耗指标 ：在满足1、2的基础上越低越好
价格因素 ：0201因为工艺难度，比0402贵30-50%
供货稳定性 ：小规格LED缺货风险较高
采购检查清单 ：
<input disabled="" type="checkbox"/>索要完整规格书（含VF、IF、功耗数据）
<input disabled="" type="checkbox"/>要求提供可靠性测试报告（高温老化、湿热测试）
<input disabled="" type="checkbox"/>小批量试样（测试实际功耗和光衰）
<input disabled="" type="checkbox"/>确认包装方式（0201极易受潮，需真空包装）
<input disabled="" type="checkbox"/>明确质保期（一般1-2年）
我们在2024年某项目中遇到过：供应商样品功耗18mW，批量货却达到23mW。最后查出是批次管控问题，换了供应商才解决。
功耗管理的三个关键点
经过这么多案例分析，你应该明白了：
1. 设计阶段 ：预留15-20%的功耗余量，不要卡着极限值设计。
2. 采购阶段 ：宁可多花5%的钱买靠谱大厂产品，也别为省钱买参数虚标的。
3. 测试阶段 ：量产前必须做高低温功耗测试，确认实际使用中的表现。
0201蓝光LED虽然小，但在便携设备中的功耗占比可能达到10-20%。搞清楚15-20mW这个参数背后的细节，能帮你的产品在同类竞品中脱颖而出。
如果你的项目对功耗极度敏感（比如TWS耳机、植入式医疗设备），建议找有丰富经验的LED供应商深度定制，通过芯片筛选可以把功耗再降低5-8%。
