刚接触LED行业时，我常常被那些流光溢彩的灯光秀所震撼。我好奇地拆开一条幻彩灯带，想弄明白它是如何做到让每一颗小小的灯珠都听从“指挥”，变幻出无穷色彩的。经过多年的探索和项目实践，我发现其中的奥秘就在于其独特的“控制逻辑”。今天，我将以一个从业者的身份，带你深入了解5050幻彩灯控制逻辑的世界，让你也能轻松驾驭这道“光”。
想让你的项目拥有酷炫的灯光效果吗？理解5050幻彩灯的控制逻辑是第一步。简单来说，它就像是为每个灯珠配备了一个独立的“大脑”（IC芯片），让我们可以对单个灯珠发号施令。
核心定义：5050幻彩灯通过内置IC（集成电路）实现对每个LED像素点的独立控制。
关键区别：与普通RGB灯只能整体变色不同，幻彩灯能实现流水、追逐、渐变等复杂动态效果。
控制核心：控制器发送数字信号，灯珠内的IC解码信号，并驱动RGB芯片发出指定颜色。
信号传输：信号通过一根数据线（DATA线）串行传输，从第一个灯珠依次传递到最后一个。
编程基础：通常使用Arduino等平台，通过编程来定义每个灯珠在特定时间的颜色和亮度。
供电关键：需要稳定的直流电源（通常是5V或12V）来保证灯珠正常工作，避免压降。
什么是5050幻彩灯控制逻辑？
你可能见过那些在节日里闪耀的建筑轮廓灯，或是电竞房里氛围感十足的背景光，它们背后都离不开5050幻彩灯。但“5050幻彩灯控制逻辑”这个词听起来可能有点专业。别担心，我们把它拆解开来看，其实非常简单。它指的是一套规则和方法，用来指挥成千上万个微小的5050灯珠，让它们能够独立或协同地改变颜色和亮度。
核心定义：5050幻彩灯如何通过内置IC实现独立控制
想象一下，一条普通的RGB灯带就像一个合唱团，所有人都只能唱同一个音调。而5050幻彩灯带，则是一个每个成员都有独立乐谱的交响乐团。这个“乐谱”就是每个灯珠内部集成的微型驱动IC（IntegratedCircuit，集成电路）。
这个小小的IC芯片是实现“幻彩”效果的关键。它接收来自控制器的数字信号，然后精确地控制自己所管辖的红（R）、绿（G）、蓝（B）三个LED芯片的亮度。因为每个灯珠都有自己的IC，所以我们可以对灯带上的任意一颗灯珠进行单独编程，让它显示出256×256×256（约1670万）种颜色中的任何一种，这就是它能创造出绚丽动态效果的秘密。
与普通RGB灯珠的关键区别：为何幻彩灯能实现动态灯光效果
要理解幻彩灯的特别之处，我们先看看普通RGB灯珠。普通RGB灯带通常只有四根线：一根正极（V+）和三根分别控制红、绿、蓝的负极。整条灯带上的所有灯珠都并联在这三根颜色线上，所以你只能让整条灯带同时变成红色、绿色或蓝色，无法实现局部变色。
而5050幻彩灯珠，特别是内置IC的型号，通常采用三线或四线制，包括电源正极（V+）、数据线（DIN/DOUT）和地线（GND）。数据信号从第一个灯珠的DIN（数据输入）端进入，被其IC处理后，再从DOUT（数据输出）端传给下一个灯珠。这种“接力棒”式的数据传输方式，使得每个灯珠都能接收到属于自己的独立指令，从而创造出流水、追逐、彩虹等复杂多变的动态灯光效果。
控制逻辑的核心：信号传输与数据解码
5050幻彩灯的控制逻辑，其核心就是“信号的串行传输与数据解码”。控制器就像一个总指挥，它将包含所有灯珠颜色信息的“数据包”通过一根数据线发送出去。
当第一个灯珠的IC接收到这个数据包后，它会“聪明地”取走属于自己的那部分数据（通常是24位，分别代表R、G、B的亮度），然后将剩余的数据包原封不动地传递给下一个灯珠。这个过程会沿着灯带一直持续下去，直到最后一个灯珠也接收到它的指令。整个过程发生得极快，人眼完全无法察觉，看到的就是流畅、同步的灯光变化。这就是5050幻彩灯控制逻辑的魅力所在。
5050幻彩灯的工作原理与控制逻辑图解析
要真正掌握5050幻彩灯，我们需要更深入地了解其内部构造和信号流动的方式。这不仅能帮助我们更好地进行项目设计，还能在遇到问题时快速排查故障。让我们一起揭开这层神秘的面纱，看看控制逻辑图背后隐藏的科学原理。

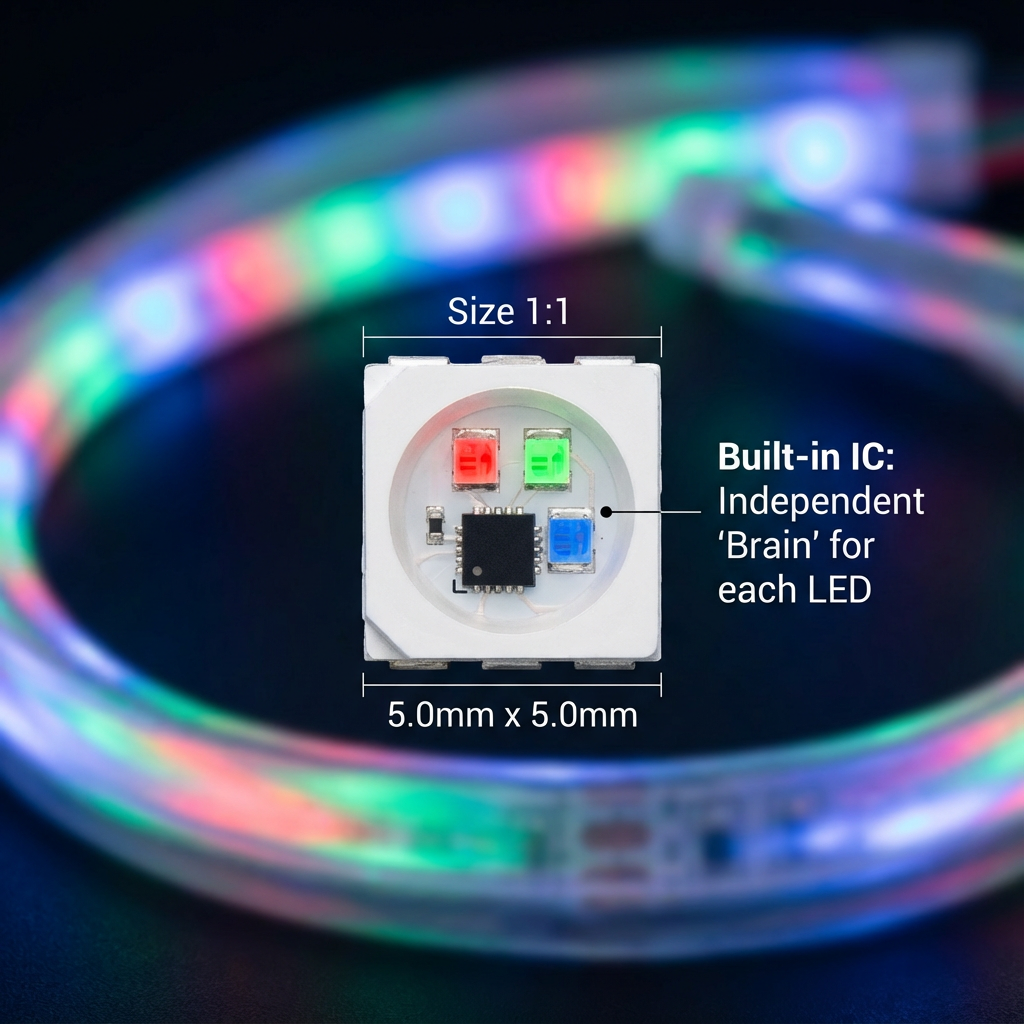

5050幻彩灯珠的内部结构：RGB芯片与内置驱动IC
一个标准的5050幻彩灯珠，从外观看是一个5.0mmx5.0mm的方形封装体。但在它小小的身体里，却包含了精密的微观世界。其内部主要由以下几部分构成：
三个LED芯片：一个红色（R）、一个绿色（G）、一个蓝色（B）的发光芯片。通过精确控制这三个芯片的亮度，可以混合出理论上超过1600万种颜色。
一个内置驱动IC：这是幻彩灯珠的“大脑”。它负责接收并解码来自外部控制器的信号，然后通过PWM（脉冲宽度调制）技术来控制RGB三个芯片的电流，从而调节它们的亮度。
金属引脚：用于连接电路，通常包括电源（VCC/VDD）、接地（GND）、数据输入（DIN）和数据输出（DOUT）。
像WS2812B、SK6812这类经典的内置IC5050灯珠，就是将驱动电路和发光芯片高度集成在一起的典范，极大地简化了外部电路的设计。
单线归零码协议：信号如何串行传输并控制每个灯珠
5050幻彩灯最常用的通信协议之一是“单线归零码协议”。这种协议的巧妙之处在于，它仅用一根数据线就能完成所有灯珠的控制。控制器通过改变高低电平的持续时间来表示数据“0”和“1”。
当控制器发送一长串由“0”和“1”组成的24位数据时，第一个灯珠的IC会捕获前24位，将其锁存并用于控制自身的颜色。然后，它会将后续的数据流整形、放大，再从DOUT脚输出，传递给第二个灯珠。这个过程就像多米诺骨牌一样，一个接一个地进行下去。当所有灯珠都接收到数据后，控制器会发送一个持续时间较长的低电平（Reset码），告诉所有灯珠：“现在，按照你们收到的新指令，一起更新颜色！”

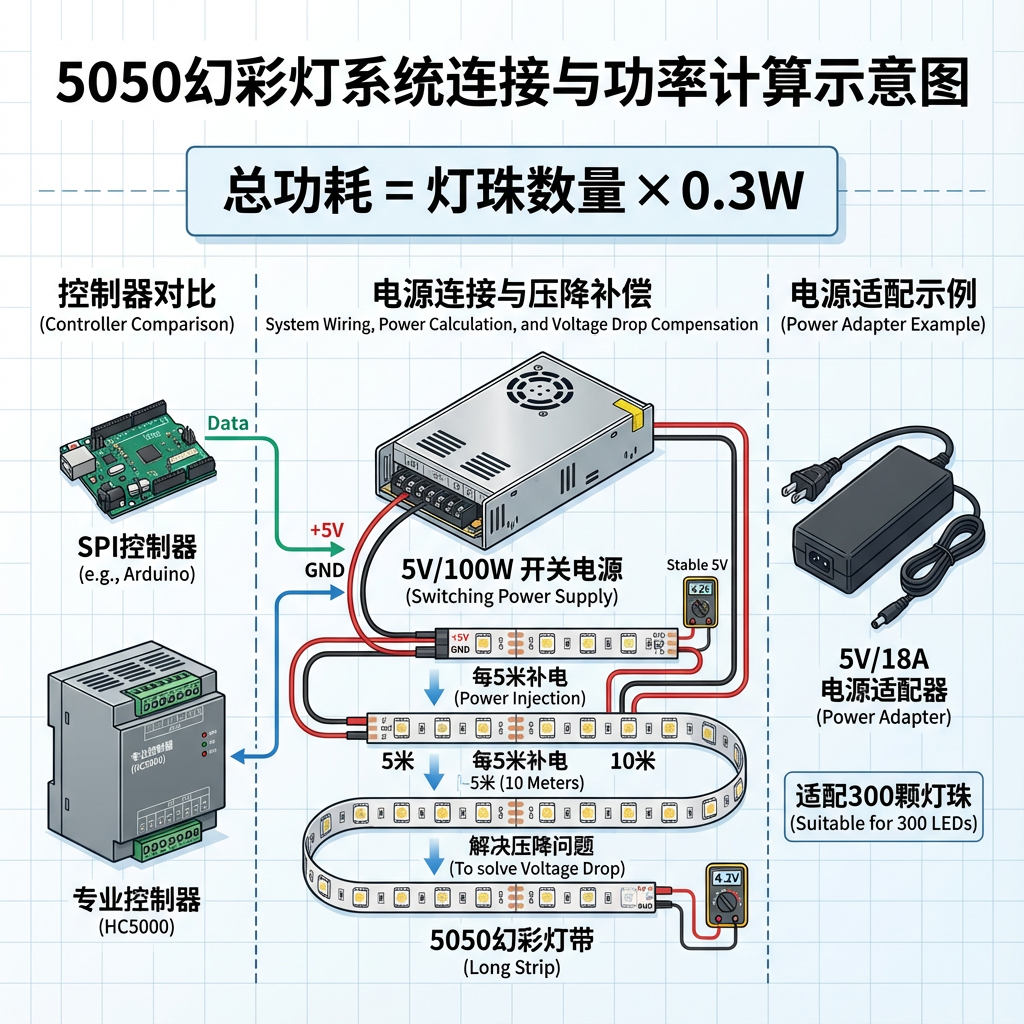

典型5050幻彩灯控制逻辑图详解
一个典型的5050幻彩灯控制逻辑图通常包含以下几个关键元素：
控制器(Controller)：如Arduino、树莓派或专用的LED控制器（如HC5000幻彩灯带控制器）。它是发送控制信号的源头。
5050幻彩灯带(LEDStrip)：由多个灯珠串联而成。图上会清晰地标出数据流的方向（从DIN到DOUT）。
电源(PowerSupply)：为整个系统提供稳定的直流电压（通常为DC5V或12V）。在图中，电源的正负极会分别连接到灯带的V+和GND。
连接线：
数据线(DataLine)：从控制器的信号输出引脚连接到灯带的第一个DIN端。
地线(GroundLine)：控制器的GND必须与灯带的GND以及电源的负极连接在一起，形成共地。这是保证信号稳定的关键。
电源线(PowerLine)：从电源的正极连接到灯带的V+端。
提示：当灯带较长时，电压会沿着灯带逐渐降低，这被称为“压降”。为了避免灯带末端颜色发暗、偏红，建议每隔5米就从电源处重新为灯带补充供电。
如何选择适合的5050幻彩灯控制器？
选对了灯珠，只是完成了项目的一半。一个合适的控制器，才能真正发挥出5050幻彩灯的全部潜力。市面上的控制器五花八门，从简单的遥控器到功能强大的编程控制器，我们该如何选择呢？这取决于你的项目需求、预算以及你希望达到的控制精度。
根据GrandViewResearch在2023年的报告，智能控制器在LED灯带市场的需求份额预计将达到45%，其增长速度比传统控制器快40%。这表明支持APP和语音控制的智能控制器正成为主流。
控制器类型对比：SPI、DMX512与智能APP控制器
选择控制器时，首先要了解不同类型的控制器及其特点。
如何根据灯带长度和灯珠密度选择控制器功率
选择控制器时，一个常被忽略但至关重要的参数是它的功率或最大可控点数。如果控制器的负载能力不足，可能会导致灯光闪烁、颜色不准，甚至损坏控制器。
计算所需功率的方法很简单：总功耗=灯珠数量×单个灯珠最大功耗
例如，你有一条5米长、每米60个灯珠的5VWS2812B灯带，单个灯珠在全白光、最高亮度下的功耗约为0.3W。
灯珠总数=5米×60个/米=300个
总功耗=300个×0.3W/个=90W
所需电流=90W/5V=18A
因此，你需要选择一个能够驱动至少300个像素点，并且搭配一个输出功率超过90W（建议选择100W或更高以留有余量）的5V电源。许多控制器会直接标明它最多能支持多少个像素点，这是一个更直观的参考指标。
案例分析：HC5000幻彩灯带控制器的功能与适用场景
对于许多商业项目或大型安装，使用像HC5000幻彩灯带控制器这样的专用设备会更高效。这类控制器通常集成了多种功能，旨在简化大规模部署。
以HC5000为例，它可能具备以下特点：
多协议支持：可能同时支持多种IC型号，如WS2811,WS2812,SK6812等，兼容性强。
大点数驱动：能够轻松驱动数千甚至上万个像素点，满足大型项目的需求。
离线/在线模式：支持通过SD卡存储预设的灯光程序（离线模式），也支持通过电脑软件实时编辑播放（在线模式）。
多台级联同步：支持多台控制器连接在一起，实现超大规模灯光矩阵的完美同步。
这类控制器非常适合用于建筑立面、大型广告牌、主题公园和音乐节等需要稳定、可靠且效果震撼的场合。
5050幻彩灯的常见应用场景与解决方案
凭借其无与伦比的色彩表现力和动态效果，5050幻彩灯已经渗透到我们生活的方方面面。从商业空间到个人居所，它不仅仅是照明工具，更是创造氛围、传递信息和表达艺术的媒介。像我们恒彩电子这样拥有近二十年封装技术背景的企业，提供的高品质5050LED光源，正是这些创新应用的坚实基础。
商业照明：广告牌与建筑外墙的动态灯光设计
在商业领域，吸引眼球就是创造价值。5050幻彩灯带是打造动态视觉效果的利器。
动态广告牌：传统的静态灯箱正在被由5050幻彩灯组成的像素屏所取代。通过编程，可以播放文字、动画甚至简单的视频，信息传递更生动，广告效果更出色。
建筑轮廓：使用幻彩灯带勾勒建筑物的轮廓，在夜晚通过流动的色彩和渐变的光影，让建筑本身成为一座发光艺术品，极大地提升了城市夜景的魅力和商业地标的辨识度。
店铺氛围：在零售店、餐厅或酒吧，幻彩灯带可以根据不同的时间或活动主题改变颜色和模式，营造出或浪漫、或热情、或科技感的氛围，增强顾客的消费体验。
智能家居：如何将5050幻彩灯融入氛围照明系统
智能家居的核心是自动化和个性化。5050幻彩灯与智能家居系统（如HomeKit,GoogleHome,Alexa）的结合，将家庭照明提升到了一个新高度。
到2023年，全球5050LED灯珠市场规模预计已达到40亿美元，并以每年7%-10%的速度增长。这背后，智能家居照明是重要的推动力之一。
你可以这样玩转家里的幻彩灯：
观影模式：将电视背景墙的幻彩灯带与屏幕内容同步，当电影中出现爆炸场面时，灯光随之闪烁红色和橙色，带来沉浸式的观影体验。
音乐律动：通过带麦克风的控制器，让灯光随着音乐的节奏和音调跳动，瞬间将客厅变成家庭KTV或舞池。
作息辅助：设置清晨时灯光模拟日出，以柔和的暖白光逐渐变亮，温柔地唤醒你；夜晚则切换到低亮度的暖黄光，帮助放松身心，促进睡眠。
娱乐与舞台：打造沉浸式视觉体验的灯光效果
在演唱会、音乐节、电竞比赛等娱乐现场，灯光是调动观众情绪、营造现场氛围的关键元素。5050幻彩灯以其高亮度、快速响应和像素级的控制能力，成为了舞台设计师们的宠儿。
通过专业的DMX512控制系统，灯光师可以精确地编排由成千上万颗5050幻彩灯珠组成的巨大屏幕或灯光矩阵，使其与音乐、表演者的动作完美同步，创造出令人叹为观止的视觉奇观。无论是绚烂的色彩瀑布，还是快速闪动的几何图形，都能瞬间点燃现场气氛，为观众带来一场难忘的沉浸式体验。作为LED光源的研发生产企业，恒彩电子始终致力于为这些创意提供最可靠的光源支持。
关于5050幻彩灯控制的常见问题解答
5050幻彩灯的控制逻辑是什么？简单来说，它是一种通过内置在每个灯珠里的IC芯片，实现对单个灯珠颜色和亮度进行独立编程的控制方式。控制器通过一根数据线发送指令，每个灯珠的IC接收到属于自己的指令后，再将剩余指令传给下一个灯珠，从而实现流水、追逐等复杂的动态效果。
如何编程5050幻彩灯自带IC？最常见的方式是使用Arduino这样的开源硬件平台。你需要连接控制器、灯带和电源，然后在ArduinoIDE中安装相应的库（如FastLED或AdafruitNeoPixel），通过编写简单的C++代码，就可以定义每个像素点的颜色（RGB值）和亮度，并上传到控制器来驱动灯带。
5050RGB幻彩灯珠与普通LED灯珠有什么区别？主要区别在于控制方式和实现的效果。普通RGB灯珠整条灯带只能显示同一种颜色，所有灯珠同步变化。而5050RGB幻彩灯珠因为有内置IC，每个灯珠都可以被独立控制，能够显示不同的颜色，从而创造出彩虹、流水等丰富的动态追逐效果。
如何选择适合的5050幻彩灯控制器？选择时应考虑三个主要因素：
项目规模：小范围DIY可选Arduino等SPI控制器；大型商业项目则推荐使用专业的DMX512或离线SD卡控制器。
易用性：如果不想编程，可以选择支持手机APP或遥控器的智能控制器，它们通常预设了多种模式。
负载能力：确保控制器能驱动你所用灯带的总像素点数和总功率，避免超载。
一条控制器最多可以控制多少个5050幻彩灯珠？这取决于控制器的处理能力和内存大小。简单的Arduino控制器可能只能流畅驱动几百个灯珠，而专业的离线控制器或DMX控制器则可以轻松控制数千甚至上万个灯珠。请务必查看控制器规格说明中的“最大支持像素点数”。
内置ic5050幻彩灯珠的接法是怎样的？通常是三线制：
V+（或5V/12V）：连接到电源的正极。
GND（地线）：连接到电源的负极，并且必须与控制器的GND相连（共地）。
DIN（数据输入）：连接到控制器的信号输出引脚。如果灯带还有DOUT（数据输出）线，它是用于连接下一段灯带的DIN。
掌握5050幻彩灯的控制逻辑，就如同掌握了驾驭光影的魔法。从基础的电子原理，到灵活的编程控制，再到选择合适的控制器，每一步都是释放创意的关键。希望这篇指南能为你打开一扇通往绚丽光影世界的大门。
无论你是正在构思一个令人惊叹的艺术装置，还是希望为你的商业空间增添一抹独特的色彩，理解并善用5050幻彩灯的控制逻辑都将是成功的基石。如果你在寻找高品质、性能稳定的LED光源来实现你的创意，欢迎随时联系我们恒彩电子的专家团队。我们拥有近二十年的专业技术积累和世界顶尖的生产设备，将为你提供最专业的定制化LED灯光解决方案，让你的每一个奇思妙想都闪耀出最亮的光芒。
