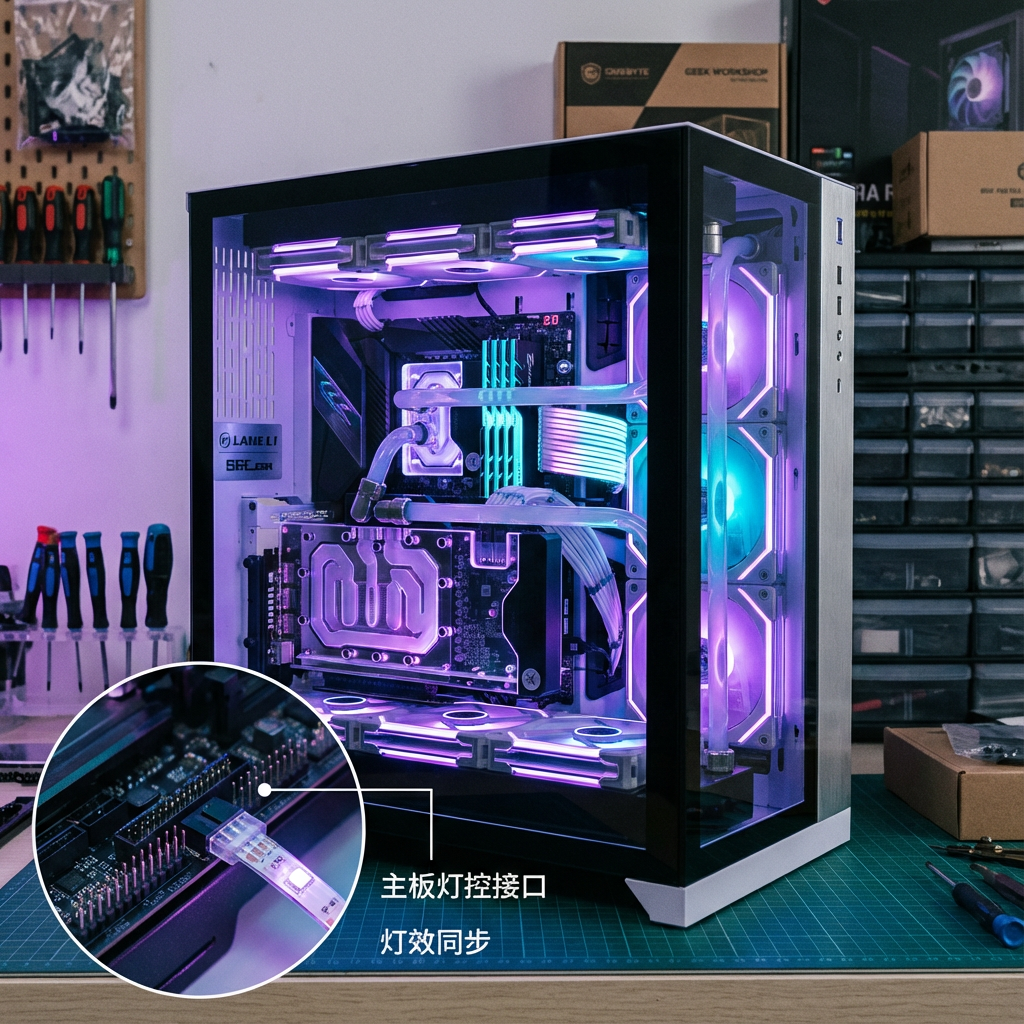

大家好，我是恒彩电子的小编。回想起我第一次自己动手组装电脑，最头疼的就是主板上那些密密麻麻的针脚和接口了。尤其是连接灯光线的时候，生怕一不小心插错烧了主板或者灯条。相信很多朋友，无论是DIY电脑爱好者还是负责产品开发的工程师，都遇到过关于主板灯控接口的困惑。
这篇文章就是为你准备的。我将用最简单直白的方式，带你从零开始，彻底搞懂主板灯控接口是什么、怎么接线、以及如何解决常见问题。无论你是想打造一台酷炫的RGB主机，还是在为你的设备寻找可靠的灯光控制方案，这篇文章都将给你答案。
- 主板灯控接口是什么？它是一个位于主板上的专用接口，用于连接并控制机箱、风扇、灯条等设备的LED灯光，实现灯效同步和色彩变化。
- 主板灯控接口通常在哪？一般在主板的边缘位置，旁边会有"RGBHEADER"、"JRGB"、"ADDRGB"或类似的标识。
- 灯控接口主要有几种？主要分为12VRGB（4-pin）和5VARGB（3-pin）两种，它们互不兼容，接错可能损坏设备。
- 连接的核心步骤？关电、识接口、对准针脚（注意防呆口或箭头）、插入、开机测试。
- 灯线插反了会怎样？12VRGB接口插反可能只是灯不亮或颜色错乱，但5VARGB接口接错可能直接烧毁灯珠或主板接口。
- 哪里可以找到高质量的LED灯珠？寻找像恒彩电子这样拥有深厚技术背景和先进生产设备的专业厂商，是确保灯光效果和稳定性的关键。
主板灯控接口的定义与核心功能详解
很多新手会将主板上的各种接口混为一谈，但实际上，主板灯光控制接口有着自己独特的使命。它不仅仅是一个供电插口，更是实现设备“光污染”美学的指挥中心。理解它的定义和功能，是正确安装和使用的第一步。
定义：什么是主板灯控接口（LED灯光控制接口）？
简单来说，主板灯控接口就是主板上用来连接和控制LED灯光设备的专用插座。通过这个接口，主板上的控制芯片可以向连接的LED灯条、风扇、水冷头等设备发送信号，指令它们显示特定的颜色和动态效果。这就像一个乐队指挥，统一调度所有乐器（灯光设备），演奏出一曲和谐的“光之交响乐”。
功能：它如何实现对设备灯光的同步与控制？
它的核心功能是“同步”。当你安装了多个支持灯控的设备时，比如机箱风扇、CPU散热器和内存条，如果没有一个统一的控制中心，它们可能各自为政，灯光效果杂乱无章。通过将它们全部连接到主板的灯控接口上，你就可以使用主板厂商提供的软件（如华硕的AURASYNC，微星的MYSTICLIGHT等）来一键控制所有灯光，实现颜色、亮度、动态效果的完美同步，打造出浑然一体的视觉盛宴。
主板灯控接口与其他接口（如电源接口）有什么本质不同？
这是一个非常关键的区别。普通的风扇电源接口（SYS_FAN）主要提供电力和测速功能，而主板灯控接口除了供电，最重要的是传输数据信号。
- 电源接口：只关心“开”或“关”，以及转速，通常是固定的电压。
- 灯控接口：它需要传输复杂的RGB（红绿蓝）数据信号来告诉每个灯珠应该亮什么颜色、亮度多少。特别是5VARGB接口，它甚至可以单独控制每一颗灯珠的颜色，实现彩虹流光等复杂效果，这是普通电源接口完全做不到的。
主板灯控接口的技术标准与性能参数
了解主板灯控接口的技术细节，能帮助你更专业地选择设备和判断其性能。这就像买车不仅要看外观，还要懂发动机参数一样。这些标准直接关系到灯光效果的稳定性、兼容性和安全性。
电压与功率标准：5V与12V的世界
目前市面上主流的主板灯控接口主要遵循两种电压标准：12V和5V。
- 12VRGB接口(4-Pin)：这是比较早期的标准，4个引脚通常定义为12V、G、R、B。它只能让整条灯带显示同一种颜色，无法实现复杂的追光、流水效果。
- 5VARGB接口(3-Pin)：也叫DRGB（DigitalRGB），是目前的主流。3个引脚通常定义为5V、Data、GND。由于拥有独立的数据（Data）引脚，它可以对灯带上的每一颗LED灯珠进行单独寻址和控制，从而实现彩虹、流水等酷炫的“幻彩”效果。
根据LED技术研究所在2023年的报告，消费级主板灯控接口的电压标准已稳定在5V和12V，这确保了与市面上绝大多数LED灯光设备的兼容性。
常见插头接口形式与引脚定义
认识接口的外观和引脚至关重要，这是防止“大力出悲剧”的关键。
- 12VRGB(4-Pin):通常是一个4针的插座，插头上会有一个小箭头标志，需要对准主板接口上的“12V”标识。
- 5VARGB(3-Pin):是一个4孔但缺1针的3-Pin插座，这种“防呆设计”可以有效防止插错。
安装提示：在连接任何灯光线之前，请务必仔细阅读主板说明书，确认接口类型和位置。将5V的ARGB设备插入12V的RGB接口，几乎会瞬间烧毁LED灯珠，因为过高的电压会击穿精密的控制芯片。
如何通过技术参数判断主板灯控接口的性能与稳定性
一个高质量的主板灯控接口，其性能体现在带载能力和信号稳定性上。根据电子元件行业协会2024年的数据，一些高端主板的单个灯控接口最大功率支持可达到50W，这意味着它可以连接更多的灯光设备而不会出现亮度不足或颜色偏差。在选择时，可以关注主板规格说明中关于RGB接口的最大电流（通常以安培A为单位）或最大LED数量的描述，这些参数直接反映了其驱动能力的强弱。
主板灯控接口接线图详细解析
面对主板说明书上复杂的接线图，很多人会感到头大。别担心，只要掌握了基本方法，看懂主板灯控接口接线图其实很简单。这就像学会了看地图，去哪里都不怕迷路。
如何看懂主板灯控接口接线图？
接线图的核心是告诉你“什么线，插哪里”。在主板图纸上找到标有"RGBHEADER"、"JRGB"(通常指12V)或"JRAINBOW"、"ADDHEADER"(通常指5V)的位置。图上会清晰地标出每个引脚的定义，例如+12V,G,R,B或+5V,D,_,G（D代表Data，_代表空针，G代表GND地线）。你只需要将灯光设备的插头与之对应即可。
主板电源LED灯线的正确连接方法

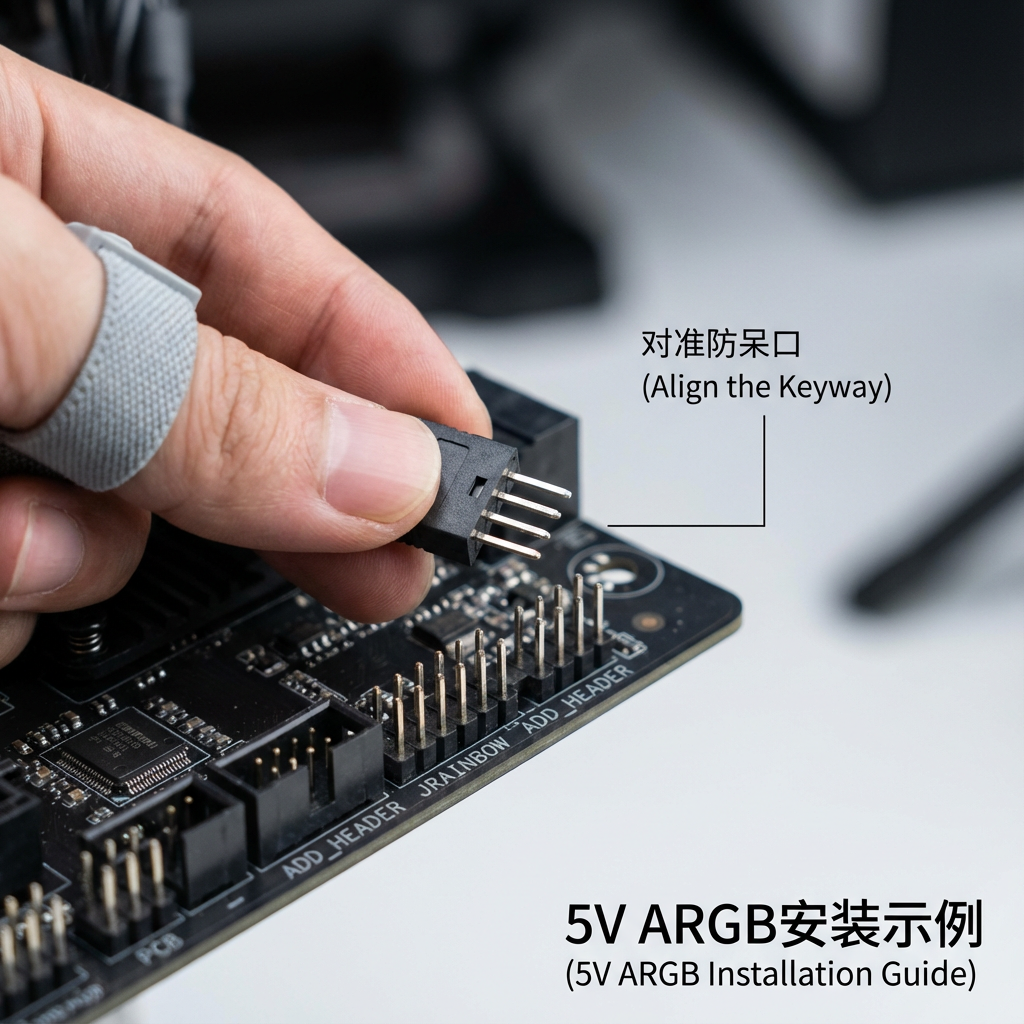

这里我们以最常见的5VARGB接口为例，它的连接过程非常直观：
- 找到接口：在主板上找到3-Pin的ARGB接口。
- 对准插头：拿起灯带的3-Pin插头，注意它有一个是空缺的。
- 对准防呆口：将插头的空缺位置对准主板接口上被堵住的那个针脚位置。
- 轻轻插入：对准后，垂直向下轻轻按压，直到插头完全插入。整个过程无需大力。
主板灯控接口接线示意表
| 接口类型 | 针脚数量 | 常见标识 | 引脚定义(示例) | 特点 |
|---|---|---|---|---|
| 12VRGB | 4-Pin | RGB_HEADER,JRGB | +12V,G,R,B | 整条灯带单色显示 |
| 5VARGB | 3-Pin(4-1) | ADD_HEADER,JRAINBOW | +5V,Data,GND | 可单独控制每颗灯珠 |
案例分析：一个标准的接线图及其插口配置详解
让我们看一个实际的例子。假设你的主板说明书显示一个名为ADD_GEN2的接口，并标注了+5V,D,NC,G。这表示：
+5V：提供5伏直流电。D：数据信号线(Data)。NC：NotConnected，空针脚，不起作用。G：地线(Ground)。
这时，你就需要找一个3-Pin的ARGB设备，将其插头的+5V对准主板的+5V，Data对准D，GND对准G，那个空针脚自然就对应上了NC。这样就完成了正确的连接。
如何正确连接主板灯控接口：分步安装指南
理论知识都掌握了，现在就进入激动人心的实操环节！遵循以下步骤，即使是新手也能安全、快速地完成主板灯光线的连接工作。
步骤一：准备工作与安全须知
安全第一！在开始之前，请务必：
- 完全断电：关闭电脑，并拔掉电源线。
- 防静电：触摸一下机箱的金属部分，释放身体上的静电，或者佩戴防静电手环。
- 准备工具：可能需要一个小手电筒，方便看清主板上的标识。
- 阅读说明书：再次确认你的主板和灯光设备的接口类型（12V还是5V）。
步骤二：识别主板上的灯光控制接口插槽
打开机箱侧板，仔细在主板上寻找灯控接口。它们通常位于主板的顶部、底部或右侧边缘。接口旁边会有清晰的文字标注，如RGB_HEADER1,ADD_GEN2_1等。通过针脚数量（4-Pin或3-Pin）可以轻松区分它们。
步骤三：主板灯光线接入方式与技巧
这是最核心的一步。拿起你的LED设备（如风扇、灯条）的连接线，找到对应的插头。
- 对于12V4-Pin接口：找到插头上的小箭头或三角符号，它需要对准主板接口上标注的
+12V那一端。 - 对于5V3-Pin接口：利用其“防呆”设计，将插头上空缺的孔位对准主板上空缺的针脚位置，方向就不会错。
无论是哪种接口，插入时都应垂直、平稳，感觉到轻微的“咔哒”声或阻力感即可，切勿使用蛮力或斜向插入，以免损坏针脚。
步骤四：连接后的检查与测试方法
所有灯光线都连接好后，先不要急着盖上机箱侧板。重新插上电源线，开机进入系统。
- 初步观察：检查所有连接的设备是否正常亮起。
- 软件调试：安装并打开主板厂商的灯光控制软件。
- 功能测试：尝试在软件中更改颜色、模式和亮度，观察所有灯光设备是否同步响应。如果一切正常，那么恭喜你，安装成功！
主板灯控接口在不同应用场景中的作用
主板灯控接口的应用早已不局限于个人电脑，它在各行各业中都发挥着越来越重要的作用，从提升美学体验到传递关键信息。
应用场景一：计算机与电竞设备中的RGB灯效同步
这是我们最熟悉的应用场景。在电竞主机、高端工作站中，从主板、显卡、内存到机箱风扇和外设，通过主板灯控接口实现整套系统的灯效联动，已经成为彰显个性和营造沉浸式氛围的标配。酷炫的RGB灯光不仅是装饰，更是玩家战斗状态和激情的延伸。
应用场景二：工业设备中的状态指示与信号反馈
在工业自动化和智能制造领域，灯光不仅仅是为了好看。设备上的指示灯颜色变化可以直观地反映机器的运行状态：绿色代表正常，黄色代表待机或警告，红色代表故障。通过将这些工业级LED指示灯连接到工控主板的灯控接口，可以实现集中、智能的状态监控与报警，大大提高了运维效率和生产安全。
应用场景三：智能家居系统中的灯光联动控制
未来的智能家居将是一个万物互联的生态系统。正如一份2025年智能家居行业分析报告中提到的案例，主板灯控接口技术正被应用于家庭中控主机。
某公司成功将主板灯控接口技术应用于智能家居中控系统，实现了环境光、设备指示灯与家庭安防、影音娱乐模式的智能联动，极大地提升了用户体验的智能化与稳定性。
例如，当你启动“观影模式”时，中控主机不仅会关闭主灯，还会通过灯控接口将电视背景灯带、音响指示灯调节到柔和的蓝色，营造出影院般的氛围。
安装主板灯控接口时的常见问题与解决方案
即使再小心，安装过程中也可能遇到一些小插曲。下面列出了一些最常见的问题和解决方法，希望能帮你少走弯路。
问题：灯光不亮或颜色不对应怎么办？
这通常由以下几个原因造成：
- 接口未插紧：最常见的原因。请关机断电后，重新插拔一下灯光接线。
- 12V接口插反：如果是12VRGB接口，检查插头上的箭头是否对准了主板接口的
+12V针脚。插反了通常会导致颜色错乱或不亮。 - 软件设置问题：确保你已经在主板的BIOS中开启了灯光控制功能，并在操作系统中正确安装了对应的灯控软件。有时需要到软件里重新“侦测”设备。
- 供电不足：如果你连接了过多的灯光设备，超出了主板接口的负载能力，可能会导致部分灯光亮度不足或不亮。可以考虑使用带独立供电的RGB控制器。
问题：接口插反或接错线了会有什么后果？
后果取决于你接错了哪种接口：
- 12VRGB接口插反：通常不会造成硬件损坏，最多是灯不亮或颜色不对。纠正接线方向即可。
- 5VARGB接到12VRGB接口上：这是最危险的操作！12V的电压会瞬间烧毁5V灯带上的IC芯片，导致整条灯带永久性损坏。
- 12VRGB接到5VARGB接口上：虽然电压较低，但错误的信号定义也可能导致灯光不亮或损坏主板的灯控芯片。
问题：如何优化主板灯光控制接口的使用效果？
想要获得最佳的灯光体验，可以尝试以下几点：
- 合理规划线路：使用延长线和理线扎带，将多余的线材隐藏在机箱背部，保持内部整洁美观。
- 选择高质量LED：不同品牌的LED灯珠在亮度、色彩一致性和寿命上差异巨大。选择如恒彩电子等专业厂商提供的高显指、色彩纯正的LED产品，能从根本上提升视觉效果。
- 统一品牌生态：尽量选择同一品牌生态系统下的灯光设备，可以获得最佳的软件兼容性和同步效果。
- 善用控制器：当灯光设备过多时，使用一个集线器（HUB）或控制器，可以更方便地管理线路，并为设备提供更稳定的供电。
