刚入行那会儿，我第一次在电路板上看到那种有三个引脚的LED，真是头大。搞了半天，它一会儿亮红灯，一会儿亮绿灯，我当时就懵了……这到底是什么玩意儿？后来师傅告诉我，这就是“共阳极双色LED”，一个引脚管电源，另外两个引脚接地就能分别控制不同颜色。那一刻，我感觉像是发现了新大陆。
你是不是也遇到过类似的问题？对着一块密密麻麻的电路板，想搞明白这个小小的双色灯是怎么工作的，或者正在为自己的新产品设计状态指示灯，纠结于共阳极和共阴极到底该选哪个？别担心，今天咱们就像朋友聊天一样，把这个叫“共阳极双色LED”的小东西聊个明明白白。
共阳极双色LED核心问题
咱们先来点干货，把最常见的问题快速过一遍。
什么是共阳极双色LED？简单说，它就是把两个不同颜色的LED芯片（比如红色和绿色）封装在一起，然后把它们共同的正极（阳极）引出来。所以它通常有三个引脚：一个公共正极，两个独立的负极（阴极）。
工作原理是什么？你给公共正极接上电源，然后想让哪个颜色的灯亮，就把对应的那个负极接地（给个低电平信号）。电流就会从公共正极流过那个LED芯片，然后到地，灯就亮了。
与共阴极双色LED的主要区别？它们就像是镜子里的两个人。共阳极是共用一个正极，通过控制负极来点灯；而共阴极是共用一个负极（接地），通过给不同的正极加电来点灯。驱动方式正好相反。
共阳极双色LED技术详解：从原理到电路结构
好了，有了初步印象，咱们现在就深入下去，看看这小东西内部到底是怎么回事。就像拆开一个玩具，看看里面的齿轮是怎么咬合的。
共阳极双色LED的工作原理：电流路径与颜色控制
想象一下，你家有两个房间，每个房间都有一盏灯，但这两个房间共用一个总电源开关。共阳极双色LED就差不多是这个意思。
那个“公共阳极”引脚就是总电源开关，你得一直给它接通电源（高电平）。另外两个引脚，我们叫它“阴极1”和“阴极2”，分别连接着红色和绿色两个LED芯片。这两个引脚就像是每个房间灯的分开关。
当你想让红灯亮起：你把“阴极1”接地（给低电平），电流就从公共阳极->红色LED芯片->阴极1->地，形成一个完整的回路。啪，红灯亮了。
当你想让绿灯亮起：你把“阴极2”接地，电流就从公共阳极->绿色LED芯片->阴极2->地。啪，绿灯亮了。
如果你同时把两个阴极都接地，那么两个灯都会亮，它们会混合出第三种颜色，通常是黄色或橙色。
剖析共阳极双色LED的内部结构与引脚定义
一个典型的直插式共阳极双色LED有三个引脚。最长的那根腿，就是公共阳极（Anode）。另外两根短一点的，就是分别控制两种颜色的阴极（Cathode）。
一个小窍门：如果你拿到一个不确定引脚定义的双色LED，可以用一个3V的纽扣电池和限流电阻来测试。把电池正极接到最长的引脚上，然后用负极分别去碰触另外两个引脚，看看哪个颜色会亮。
典型的共阳极双色LED电路图分析

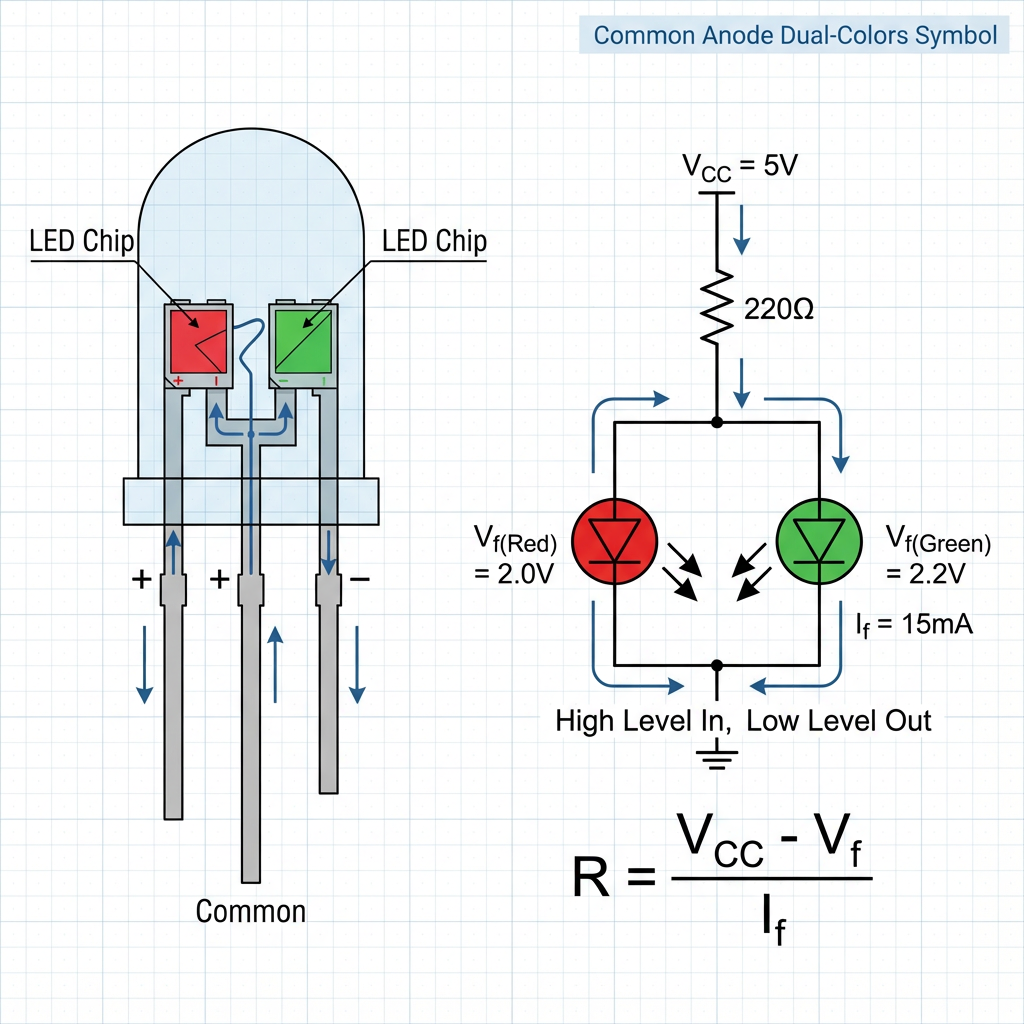

下面这个示意图能让你看得更清楚。公共阳极（Anode）通过一个限流电阻R连接到电源VCC。为什么需要限流电阻？因为LED很娇气，电流太大会直接把它烧掉。另外两个阴极分别连接到控制器的I/O口（比如单片机的引脚）。当I/O口输出低电平（0V）时，对应的LED就会点亮。
这个结构是不是很简单？这就是为什么很多工程师喜欢用它。
共阳极双色LED电路设计实战教程
理论聊完了，咱们来点实际的。假设你正在设计一个充电宝，想用一个双色LED来显示充电状态：充电时亮红灯，充满时亮绿灯。这该怎么实现呢？
步骤一：如何根据技术参数选择限流电阻
这是最关键的一步，也是新手最容易犯错的地方。电阻选小了，灯“啪”一下就烧了；选大了，灯又会暗得像萤火虫。
计算公式其实很简单：R=(VCC-Vf)/If
VCC是你的电源电压，比如5V。
Vf是LED的正向导通电压，这个要去查数据手册，不同颜色的LED不一样。比如红色LED的Vf可能是2.0V，绿色可能是2.2V。
If是LED的额定工作电流，通常在15-20mA之间，为了延长寿命，我们一般取15mA（也就是0.015A）。
假设我们用5V电源，红色LED的Vf是2.0V，我们想让电流是15mA。那么电阻就是：R=(5V-2.0V)/0.015A=200Ω。你可以选择一个标称值最接近的电阻，比如220Ω。
步骤二：微控制器（MCU/Arduino）控制电路的搭建方法
用Arduino或者任何单片机来控制就更简单了。

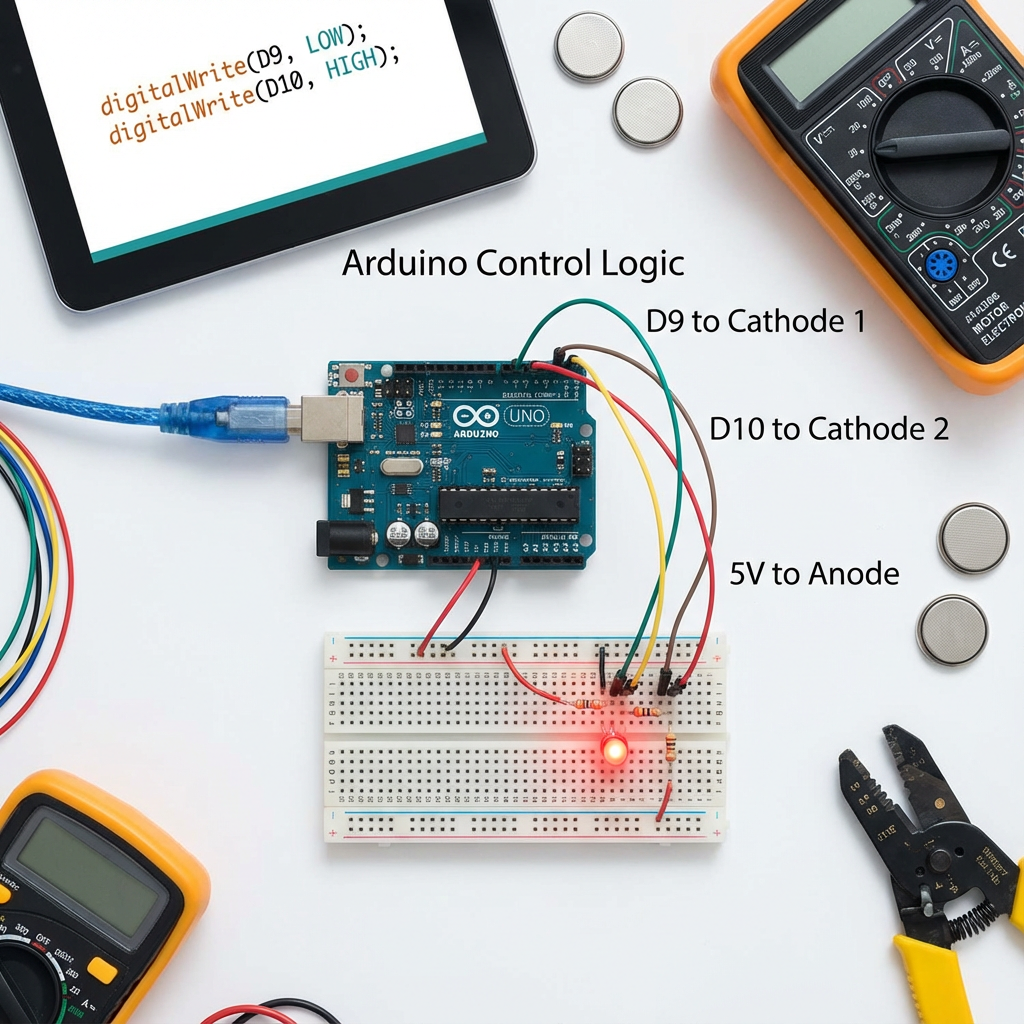

把共阳极引脚通过刚才计算好的限流电阻接到Arduino的5V引脚上。
把红色LED的阴极引脚接到Arduino的一个数字引脚，比如D9。
把绿色LED的阴极引脚接到另一个数字引脚，比如D10。
然后你就可以在代码里玩出花了：
想亮红灯？
digitalWrite(D9,LOW);digitalWrite(D10,HIGH);想亮绿灯？
digitalWrite(D9,HIGH);digitalWrite(D10,LOW);想让它闪烁？写个循环就行了。
是不是感觉自己瞬间变成了电子大师？
步骤三：共阳极双色LED电路设计中需要避免的常见错误
忘记加限流电阻：这是“LED杀手”级别的错误。记住，永远不要把LED直接连到电源上！
共阳极接错到地：如果你把共阳极接地，然后给阴极加高电平，灯是不会亮的。记住它的工作方式是“高电平灌入，低电平吸出”。
忽略MCU的灌电流能力：大多数MCU的I/O口“灌电流”（SourceCurrent）能力比“拉电流”（SinkCurrent）能力弱。共阳极电路正好利用了MCU更强的拉电流能力，这也是它的一个优点。
技术对比：共阳极vs.共阴极双色LED
好了，现在我们来解决那个经典问题：共阳极和共阴极，到底哪个更好？其实没有绝对的好坏，只有哪个更适合你的应用场景。
驱动方式对比：NPN与PNP晶体管的应用差异
当你需要驱动的电流比MCU的I/O口能提供的更大时，就需要用晶体管来帮忙。
共阳极LED：通常使用NPN型晶体管作为低侧开关（Low-sideSwitch）。MCU的I/O口输出高电平，NPN管导通，电流流过LED到地。这很直观，也最常用。
共阴极LED：则需要使用PNP型晶体管作为高侧开关（High-sideSwitch）。MCU输出低电平，PNP管导通，电流从电源流过LED。
对于很多工程师来说，NPN电路的设计和理解要更直接一些，所以共阳极在这方面略有优势。
电路设计优缺点分析：为何在某些场景下首选共阳极？
很多嵌入式系统的设计哲学是“低电平有效”，也就是通过接地来触发一个动作。共阳极LED的控制方式正好与此契合，它天然地适应了这种设计模式，让整个系统逻辑更统一。
共阳极的优点：
逻辑简单：在很多系统中，低电平（接地）是默认的“动作”信号，共阳极的控制逻辑正好顺应了这一点。
拉电流能力强：如前所述，大部分微控制器的I/O口拉电流（Sink）能力比灌电流（Source）能力强。共阳极电路正好利用了这一点，可以驱动更亮的LED。
电源布线方便：在复杂的PCB板上，把所有LED的阳极连到一起接到电源总线上，通常比把所有阴极连到地线上要更容易布线。
共阳极的缺点：
不那么直观：对于初学者来说，“给电就亮”的共阴极逻辑可能更好理解。
与某些驱动芯片不兼容：一些专门的LED驱动芯片是为共阴极设计的，这时候用共阳极就会很麻烦。
共阳极与普通双色LED的区别与选择
这里的“普通双色LED”通常指的是有两个引脚的那种，它们内部是两个LED芯片反向并联的。通过改变电流方向来改变颜色，一个方向亮红色，反过来就亮绿色。
这种两脚的LED省了一个引脚，但在控制上更麻烦，你需要一个能输出正负电压的H桥电路来驱动它，远不如三脚的共阳极/共阴极LED用两个I/O口控制来得方便。
共阳极双色LED的工业应用实例与案例分析
理论说了这么多，这东西到底用在哪儿了？其实它无处不在。
根据Statista在2023年的数据，全球LED市场总值达到了约80亿美元，其中双色LED的市场占比达到了15%。这背后，共阳极双色LED在工业和消费电子领域的广泛应用功不可没。
工业设备状态指示灯的应用（如：运行/故障）
想象一下工厂里的一台大型机床。操作面板上肯定有个状态灯。
绿色常亮：设备运行正常。
红色闪烁：设备出现故障，需要检修。
黄色（红绿同亮）：设备待机或预热中。一个简单的共阳极双色LED就能清晰地传递这些复杂信息，而且电路简单可靠，非常适合工业环境。
消费电子产品中的充电与通讯状态显示
你手边的蓝牙耳机、充电宝、电动牙刷……几乎都有一个这样的指示灯。
充电中：亮红灯。
已充满：亮绿灯。
蓝牙配对中：红绿交替闪烁。这些都是共阳极双色LED的典型应用。我们
恒彩电子就为很多知名消费电子品牌提供过这类定制化的LED光源解决方案，帮助他们的产品实现了更直观的用户交互。
汽车仪表盘与控制面板中的信号指示
汽车里的应用就更多了。从手刹指示灯（红色），到转向灯提示（绿色），再到一些混合动力汽车的工况指示。汽车电子对元器件的可靠性要求极高，而共阳极LED电路成熟、稳定，自然成了首选方案之一。
关于共阳极双色LED的常见问题解答
我们整理了一些大家最关心的问题，希望能一次性解决你的所有疑惑。
共阳极双色LED可以同时点亮两种颜色吗？
可以。当你同时给两个阴极引脚低电平信号时，两个颜色的LED芯片都会被点亮。它们的光会混合在一起，产生第三种颜色。最常见的红绿双色LED会混合出黄色或橙色。你可以通过PWM（脉冲宽度调制）技术，精确控制两种颜色的亮度比例，从而调出更多中间色。
如何通过引脚判断是共阳极还是共阴极？
最可靠的方法是看产品的数据手册（Datasheet）。如果没有手册，可以用万用表的二极管档来测试。
将红表笔（正极）接到中间最长的引脚上，黑表笔（负极）分别去碰另外两个引脚。如果灯亮了，那么它就是共阳极。
反之，如果把黑表笔接到长引脚，红表笔去碰另外两个引脚时灯亮，那就是共阴极。
共阳极双色LED的驱动电压和电流一般是多少？
这取决于LED芯片的材料。一般来说：
驱动电压(Vf)：红色、黄色LED大约在1.8V-2.2V；绿色、蓝色、白色LED大约在3.0V-3.4V。
驱动电流(If)：常规亮度的LED一般在15-20mA。电流越大，亮度越高，但寿命会缩短，发热也会更严重。设计时一定要在数据手册推荐的范围内使用。
为何掌握共阳极双色LED对您的产品设计至关重要
聊了这么多，你可能会觉得，不就是个小灯嘛，有那么重要吗？
是的，非常重要。
在现代产品设计中，用户体验就是一切。一个简单、清晰、可靠的状态指示灯，是产品与用户沟通的第一道桥梁。它能让用户在第一时间了解设备的状态，减少困惑和误操作。
而共阳极双色LED，以其简化的电路设计和高效的控制方式，为工程师提供了一个兼具成本效益和可靠性的完美选择。它不仅能节省PCB空间，还能简化软件逻辑，降低整个系统的复杂度。我们恒彩电子拥有近二十年的封装技术背景，深知一个高质量的LED光源对于一个优秀产品的重要性。
