高功率LED驱动板的设计复杂且关键，直接影响LED灯具的性能与寿命。本文将深入探讨其核心要点，助你打造稳定高效的驱动方案，解决设计中的常见难题。
LED驱动板是啥？

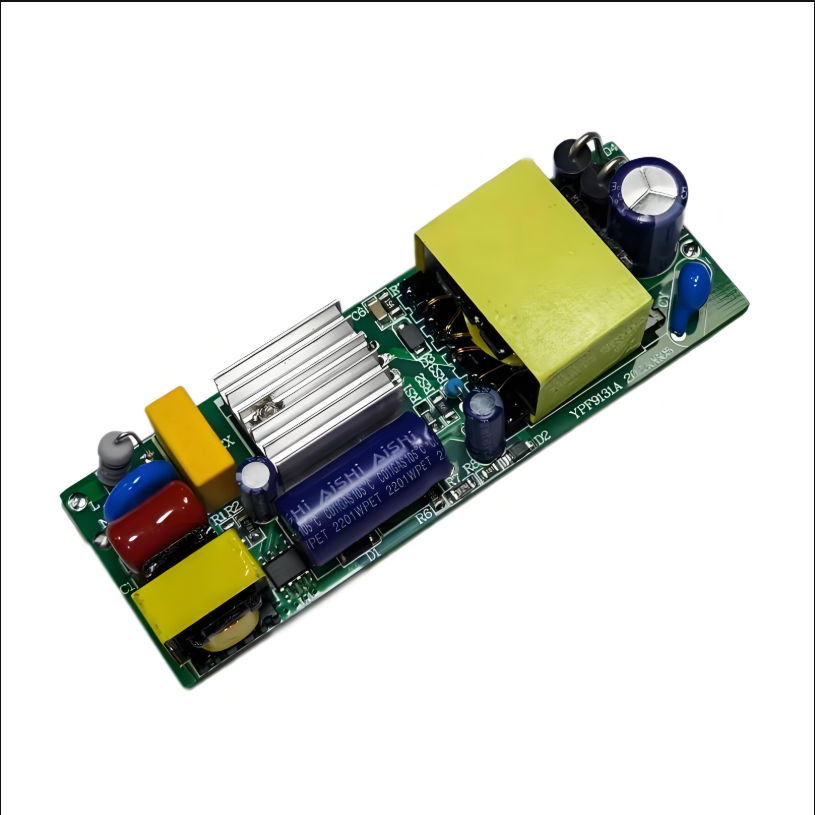

LED照明的效率、亮度和寿命，很大程度上都取决于驱动板的表现。简单来说，LED驱动板就是LED灯具的“心脏”，它负责把市电转换成LED灯珠需要的稳定电流或电压。特别是在高功率应用中，这块板子（LED驱动电源设计的核心）承载着更大的挑战和更高的技术要求。
下面我们通过一个表格来快速了解下常见的驱动板类型：
| 类型 | 主要特点 | 典型应用场景 |
|---|---|---|
| 恒流驱动 | 输出电流稳定，适应LED正向电压波动，保护LED灯珠 | 大部分LED照明灯具，如射灯、路灯 |
| 恒压驱动 | 输出电压稳定，通常搭配带恒流电阻的LED灯串或模组 | LED灯带、LED模组 |
| 恒流恒压 | 同时具备恒流和恒压特性，可在负载变化时自动切换 | 特定高功率LED模组、应急照明 |
高功率驱动板的特殊性在于，它需要处理更大的电能，因此对效率、散热、以及电路的稳定性要求更高。
核心设计要素解析
设计一块稳定可靠的高功率LED驱动板，你需要重点关注以下几个方面：
1. 功率因数校正 (PFC)
为何重要？在高功率场合，国家对电网的谐波污染有严格规定。没有PFC，驱动板的功率因数会很低，不仅浪费电能，还会对电网造成干扰。所以，做高功率LED驱动板设计 ，**功率因数校正 (PFC)**几乎是必选项。
如何选择？
主动PFC ：通常采用专用PFC控制器，能实现更高的功率因数（接近1），谐波失真（THD）更低，适用于功率较大的场合。
被动PFC ：通过增加电感、电容等无源器件实现，成本较低，但效果不如主动PFC，功率因数通常在0.7-0.9之间，多用于中低功率。
2. 恒流控制与纹波抑制
LED的亮度与寿命对电流的稳定性非常敏感。所以，实现精确的恒流控制是高功率LED驱动板设计的重中之重。这要考虑LED在不同温度下的正向电压变化以及个体差异。
纹波电流 ：电流中的交流成分，如果过大，会让LED产生肉眼可见或不可见的闪烁，长期下来还会严重影响LED寿命。通过优化滤波电容和控制环路，可以有效抑制纹波。
调光方式 ：常见的有PWM调光（通过快速开关LED来改变亮度）和线性调光（直接改变电流大小）。针对不同的应用场景，选择合适的调光方式，并确保其兼容性和无闪烁。
3. 效率与散热设计
高功率意味着大量的电能转换，任何效率上的损失都会转化为热量。所以，LED驱动电源设计必须追求高效率，这样不仅能节约能源，更能减少驱动板内部的发热量，降低散热设计的压力。
有效的散热是保证高功率驱动板长期稳定工作的基础。
导热路径 ：确保热量能从发热器件（如MOSFET、变压器）高效传递到散热器。
散热器 ：选择合适的散热器尺寸和材料，必要时可考虑强制风冷。
热界面材料 ：例如导热硅胶片、导热膏，能有效填充发热器件与散热器之间的微小空隙，提高导热效率。
4. 电磁兼容性 (EMC) 设计
EMC设计在高功率驱动板中尤为关键。开关电源的高频开关动作会产生大量的电磁干扰（EMI），如果不加以抑制，轻则影响周边电子设备，重则无法通过安规认证。
抑制策略 ：通过合理选择元器件、优化PCB布局、增加滤波电路（共模电感、差模电容）、屏蔽等手段，来降低辐射骚扰和传导骚扰。
5. 保护功能
为了确保电路稳定性和系统的可靠性，完善的保护功能必不可少：
过压保护 (OVP) ：防止输出电压过高烧毁LED。
过流保护 (OCP) ：防止输出电流过大损坏LED或驱动板。
短路保护 (SCP) ：当输出端短路时，驱动板能自动进入保护状态。
开路保护 (OLP) ：当LED负载断开时，驱动板能防止空载输出高压。
过温保护 (OTP) ：在驱动板内部温度过高时，自动降低输出功率或关断，避免烧毁，这尤其对高功率LED驱动板设计至关重要。
元器件选型与拓扑结构考量
1. 驱动芯片选择
驱动芯片选择是高功率驱动板设计的起点。市面上有很多专用的LED驱动IC，你需要根据以下因素来挑选：
功率等级 ：选择能满足你输出功率需求的芯片。
PFC要求 ：有些芯片自带PFC功能，有些则需要外围电路配合。
调光功能 ：是否支持PWM、0-10V等调光方式。
保护功能 ：芯片集成的保护功能越多，外围电路越简洁。
2. 功率器件与储能元件
MOSFET、二极管 ：它们的开关速度、耐压、导通电阻直接影响驱动板的效率和温升。选择时要留足裕量。
电容、电感 ：这些储能元件的参数（容量、ESR、饱和电流）对驱动板的纹波、效率和寿命至关重要，特别是电解电容，是影响驱动电源寿命的关键因素。
3. 常用拓扑结构
电源的拓扑结构决定了其性能特点和适用范围。在高功率领域，常见的有：
| 拓扑结构 | 优点 | 缺点 | 适用功率范围 |
|---|---|---|---|
| Buck（降压） | 简单、效率高、成本低 | 无隔离、输入输出共地、只能降压 | 中小功率（非隔离） |
| Boost（升压） | 简单、效率高 | 无隔离、只能升压 | 中小功率（非隔离） |
| Flyback（反激） | 结构简单、成本低、可实现隔离和多路输出 | 变压器设计复杂、输出纹波相对大、EMI控制难 | 中低功率（隔离） |
| LLC谐振 | 高效率、低EMI、变压器利用率高 | 控制复杂、成本高、负载适应性略差 | 高功率（隔离） |
高功率LED驱动板的实际应用场景
不同的应用对高功率LED驱动板有各自的特殊要求：
1. 工业照明
如厂房、仓库等，要求驱动板具备高可靠性、长寿命，能承受恶劣的工作环境（高温、粉尘），并具备较高的效率以降低运营成本。
2. 路灯照明
户外环境复杂，要求驱动板具备宽电压输入范围、高防护等级（防水防尘），并支持智能调光和远程控制功能。
3. 植物照明
需要精准控制LED光谱，驱动板要求高效率、长时间稳定工作，且对输出电流的稳定性和纹波要求极高，以确保植物生长的最佳效果。
4. 舞台照明
强调快速响应、精确调光，需要驱动板能实现高刷新率、无闪烁的调光效果，以满足专业的视觉需求。
实用设计技巧与PCB布局
1. 优化PCB布局
PCB电路板的布局对高功率驱动板的性能至关重要。
地线处理 ：采用星形接地或大面积覆铜处理地线，确保大电流回路畅通，减小地线阻抗，避免地线噪声干扰。
热点区域布局 ：功率器件（如MOSFET、整流二极管）应靠近散热器放置，并确保其下方有足够大面积的散热铜箔 ，帮助热量散发。
信号线与功率线的隔离 ：将敏感的控制信号线与大电流的功率回路分开，减少相互干扰。
2. 提高系统稳定性
参数裕量设计 ：所有元器件的选择都要留有足够的电压、电流和功率裕量，应对各种极端工况。
瞬态响应优化 ：确保驱动板在输入电压或负载突变时，输出仍能快速稳定，避免对LED造成冲击。
常见问题与解决之道
在你设计和使用高功率LED驱动板时，可能会遇到一些让人头疼的问题。别担心，这里有一些常见问题的分析和解决方案：
为什么LED灯会出现闪烁？
原因 ：最常见的是输出电流纹波过大，或者驱动板与调光器不兼容。低频纹波电流直接导致LED亮度周期性变化，人眼就能察觉。一些低成本的LED驱动电源 ，为了省钱，滤波电容容量不足，就很容易出现这种问题。
解决 ：
增加滤波电容 ：在输出端增加足够的电容容量，有效平滑电流。
优化恒流控制环路 ：调整控制参数，提高环路的抗干扰能力。
选择兼容的调光方案 ：确保驱动板与调光器匹配，避免因调光信号不兼容导致的闪烁。
如何提高驱动板的效率？
原因 ：效率低通常是由于元器件损耗过大（如MOSFET的导通损耗和开关损耗、二极管的正向压降、变压器/电感的磁损耗和铜损）或拓扑结构选择不当。
解决 ：
选择高效率驱动芯片 ：新型芯片往往集成更多优化技术。
优化MOSFET驱动 ：使用合适的栅极驱动电路，减小开关损耗。
合理设计变压器/电感 ：选择低损耗磁芯材料，优化绕组工艺。
选用低ESR电容和低压降二极管 。
高功率驱动板的散热有哪些有效方法？
原因 ：高功率密度导致热量集中，如果热量无法及时散发，会导致元器件温度过高，影响性能和寿命。
解决 ：
增大散热器面积 ：最直接有效的方法。
优化PCB铜箔 ：利用PCB上的铜层作为散热路径，增加热传导面积。
使用高性能导热材料 ：确保发热器件与散热器之间的热接触良好。
强制风冷 ：在某些高功率密度应用中，加装风扇是必要的。
EMC问题如何解决？
原因 ：开关电源固有的高频开关噪声，加上不合理的PCB布局和滤波设计，很容易导致EMI超标。
解决 ：
L-C滤波 ：在输入端和输出端增加共模和差模滤波器。
共模电感 ：能有效抑制共模噪声。
合理布局 ：缩短大电流环路，将干扰源与敏感电路隔离。
屏蔽 ：对高频噪声源进行物理屏蔽。
驱动板寿命短的常见原因是什么？
原因 ：
电解电容寿命到期 ：电解电容是驱动板中最脆弱的元器件，受温度影响大。
过温运行 ：长期在高温下工作会加速所有元器件的老化。
电压尖峰或浪涌 ：外部电源波动或瞬态事件可能损坏元器件。
元器件选型不足 ：裕量不足导致元器件在正常工作时就处于极限状态。
解决 ：
选用长寿命、宽温范围的电解电容 。
优化散热 ，确保所有关键元器件都在安全工作温度范围内。
增加浪涌吸收和过压保护电路 。
合理选择元器件，留足裕量 。
掌握高功率LED驱动板设计要点，能显著提升产品竞争力。希望本文能为你提供宝贵的参考，助力你的LED项目成功，设计出更稳定、高效的驱动方案。
