在深入探讨之前，我们先来快速了解关于蓝光LED的核心事实：
- 发明人：由赤崎勇、天野浩和中村修二三位科学家发明，并因此荣获2014年诺贝尔物理学奖。
- 发明时间：20世纪90年代初取得突破，1993年首颗商用高亮度蓝光LED问世。
- 核心材料：主要基于氮化镓（GaN）半导体材料。
- 典型波长：通常在 450nm 至 495nm 之间，其中 450-460nm 最为常见。
- 主要作用：除了直接照明，它最大的贡献是与荧光粉结合产生白光。
- 制造难度：极高，主要难点在于高质量晶体生长和P型掺杂。
- 行业现状：2023年市场规模已达70亿美元，预计2025年将突破120亿美元。
蓝光LED技术突破：为什么它的制造难度如此之高？
蓝光LED之所以被称为“改变世界的发明”，是因为在它出现之前的几十年里，科学界一直被红光和绿光占据，唯独缺少蓝色。没有蓝色，就无法合成白光，LED也就无法进入通用照明领域。
氮化镓（GaN）材料生长中的晶格失配难题
在研发初期，科学家们尝试过多种材料，但氮化镓被认为是最不可能成功的路径。因为它需要在蓝宝石衬底上生长，两者之间的晶格失配率极高，就像是在凹凸不平的地面上强行盖一座平整的高楼。
这种物理特性导致早期的氮化镓薄膜充满了缺陷，发光效率极低。直到赤崎勇和天野浩采用低温缓冲层技术，才勉强解决了晶体质量问题。
P型掺杂技术的历史性突破：从不发光到高效率
即便有了晶体，如何让它导电并高效发光也是个巨大的挑战。长期以来，P型氮化镓的电阻极高，几乎不导电。中村修二发现，通过退火处理可以移除其中的氢原子，从而激活空穴导电。
这一发现彻底打破了僵局。正如行业内流传的一句话：
“蓝光LED的成功不是偶然的尝试，而是对物理极限的极限挑战，它要求材料生长的精度达到原子级别。”
双异质结构与量子阱：提升光电转换效率的关键
为了让蓝光更亮，研发者引入了多量子阱（MQW）结构。这就像是在半导体内部建造了一个个“蓄水池”，把电子和空穴锁在极小的空间内强制结合。
这种结构极大地提高了内量子效率。如今，像深圳市恒彩电子有限公司这样的高新技术企业，已经能通过全自动设备精确控制这些纳米级的涂层，确保每一颗出厂的灯珠都能达到极高的光效标准。
蓝光LED的核心组件：芯片结构与材料详解
当我们谈论蓝光LED时，核心其实是那颗微小的芯片。它的构造直接决定了灯珠的亮度、衰减速度和光色一致性。

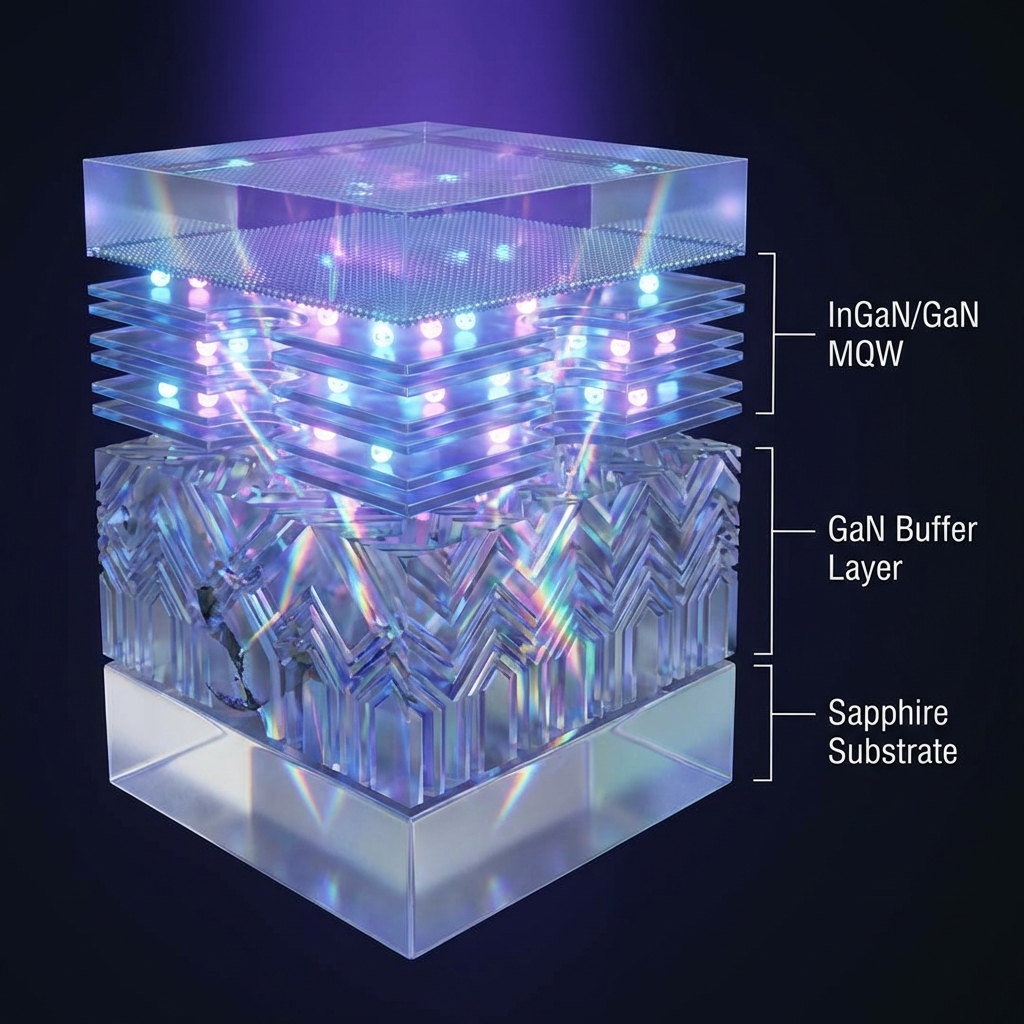

蓝光LED芯片的构造：从衬底材料到外延层
目前主流的蓝光芯片采用蓝宝石（Sapphire）作为衬底，因为它化学稳定性好且成本相对受控。在衬底之上，是通过金属有机化学气相沉积（MOCVD）生长出来的外延层。
表1：主流蓝光LED芯片结构对比
| 组成部分 | 常见材料 | 主要作用 |
|---|---|---|
| 衬底 | 蓝宝石/碳化硅 | 提供晶体生长基底 |
| 缓冲层 | 氮化铝(AlN) | 缓解晶格失配压力 |
| 发光层 | InGaN/GaN 多量子阱 | 电子与空穴复合产光 |
| 封装工艺 | 倒装/正式/垂直 | 影响散热与出光效率 |

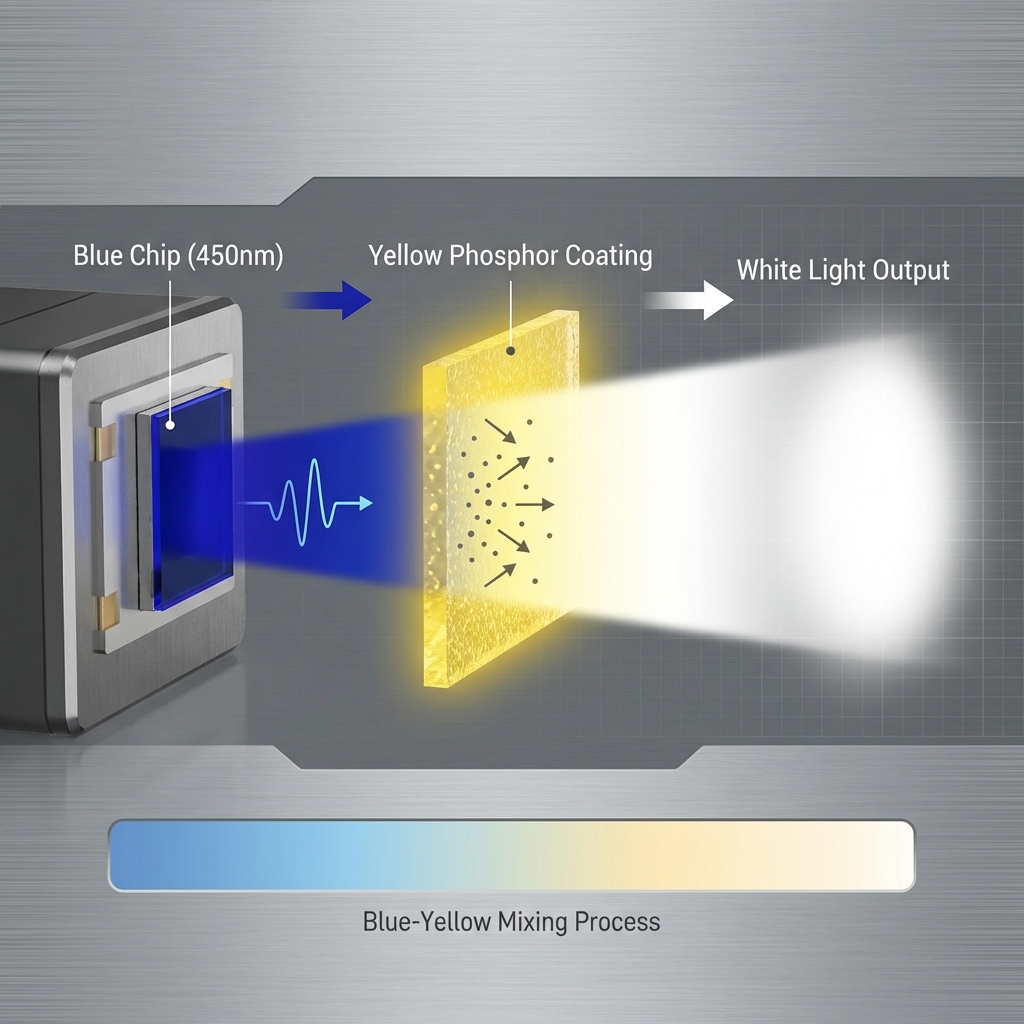

荧光粉转换技术：蓝光LED如何实现白光照明
你可能不知道，你家里用的白光LED灯泡，本质上是一颗蓝光芯片。通过在蓝光芯片上涂覆黄色荧光粉（YAG），蓝光激发荧光粉发出黄光，蓝黄混色后就形成了视觉上的白光。
这种方案比红绿蓝三色混光更稳定、成本更低，也是目前全球白光LED的主流方案。
散热设计与封装工艺对芯片寿命的影响
蓝光芯片虽然发热量比传统灯泡小，但热量密度极高。如果热量散不出去，芯片结温升高，会导致光衰严重甚至烧毁。
2024年的行业数据显示，LED芯片温度每升高10度，其平均寿命就会缩短近15%。
因此，专业的封装企业会使用陶瓷基板或强化散热的EMC支架。恒彩电子在SMD2835、EMC3030等系列产品中采用了高导热材料，正是为了解决B端用户最关心的稳定性问题。
蓝光LED在B端行业的多元化应用场景
蓝光LED不仅改变了照明，它还在工业、医疗和显示领域引发了技术革命。
高分辨率显示技术：从背光模组到Micro-LED显示屏
从你手中的手机到路边的巨型广告牌，蓝光LED无处不在。它是液晶屏背光的灵魂。而现在，行业正向Micro-LED迈进，直接将微米级的蓝光LED作为像素点，提供前所未有的对比度和亮度。
工业与城市照明：高能效路灯与智能照明系统
在B2B市场，蓝光LED由于其极高的电光转化效率，成为了智慧城市路灯的首选。
据2023年绿色照明标准数据显示，采用高效蓝光技术驱动的LED路灯，能耗比传统高压钠灯降低了约30%以上。
特种应用：医疗杀菌、植物生长灯及紫外延伸技术
蓝光本身具有一定的抑菌作用。在植物照明领域，特定波长的蓝光（450nm左右）是叶绿素吸收的高峰期，能有效促进植物叶片生长。
蓝光LED的健康影响与科学防护：光学安全解析
关于“蓝光伤眼”的讨论从未停止。作为品牌小编，我有必要从科学角度为大家澄清，蓝光并不是魔鬼，关键在于“量”和“光谱分布”。
蓝光溢出与视网膜影响的科学原理（HEV光线）
高能可见蓝光（HEV）确实能穿透角膜到达视网膜。但日常环境中的阳光也含有大量蓝光。真正需要警惕的是那些蓝光峰值过高、缺乏长波保护的劣质LED产品。
行业标准：如何通过光谱调节降低蓝光危害
现在的技术已经可以做到“全光谱”照明。通过调整蓝光芯片的激发波长，并加入特殊比例的荧光粉，可以模拟太阳光的光谱，使光线更加柔和。
选购建议：在办公或学习环境，建议优先选择标有“减蓝光”或“全光谱”标识的产品，这类产品通常对视网膜更为友好。
RG0/RG1类认证：确保B端产品符合生物安全规范
在B端采购中，光生物安全等级是一个硬指标。
- RG0（无风险）：长时间直视也不会造成伤害。
- RG1（低风险）：正常使用完全安全。工程项目应严格要求供应商提供相关检测报告。
行业质量标准与认证：如何评估高品质蓝光LED？
面对市场上琳琅满目的灯珠，B端采购商该如何甄别？
关键性能指标：光通量维持率、显色指数与光效
不能只看瓦数，要看光效（lm/W）。高品质的蓝光LED芯片光效可以轻松超过200lm/W，而劣质芯片可能只有一半。此外，LM-80报告是衡量灯珠长期可靠性的核心证据。
国际认证体系：LM-80报告、CE、RoHS及UL标准
对于出口或高端项目，这些认证是准入证。它们代表了产品在环保、安全和性能稳定性上达到了国际公认的水平。
供应链考察：封装企业的技术核心优势
选择供应商时，要看其研发背景。例如恒彩电子拥有近二十年的封装技术背景，且核心团队来自国内光学研究院，这种专业深度保证了产品在波长一致性和封装气密性上的表现。
经验之谈：观察一家封装厂是否靠谱，看它的自动化程度和实验室检测设备就足够了。全自动高精密设备是保证万级订单品质如一的唯一方法。
关于蓝光LED的常见疑难解答
蓝光LED的发明时间是哪一年？第一颗商用、高亮度的蓝光LED由中村修二在1993年成功研制，这标志着LED进入全彩显示和白光照明时代。
蓝光LED的工作原理是什么？本质上是电致发光。当电流流过氮化镓半导体时，电子从高能级跃迁到低能级，释放出的能量以蓝光光子的形式射出。
如何通过波长区分不同性能的蓝光芯片？
- 440-450nm：常用于植物照明或特种激发。
- 450-460nm：白光照明的主流选择。
- 460-470nm：常用于显示屏背光，颜色更纯正。
蓝光LED的技术价值与应用决策
蓝光LED的诞生是人类照明史上继爱迪生发明电灯后的又一次伟大跨越。它不仅为我们带来了绚丽的色彩，更以极高的能效为地球的节能减排做出了卓越贡献。
2025年LED芯片市场分析预测，随着Micro-LED和智能照明的普及，蓝光LED技术的年均增长率仍将保持在8%左右。
对于企业和工程商而言，选择具有深厚技术沉淀的合作伙伴，如拥有独立实验室和二十年封装经验的恒彩电子，是确保项目长期稳定、降低后期维护成本的关键。
如果您正在寻找高品质的SMD2835、EMC3030或其他定制化蓝光/全光谱LED光源，欢迎咨询我们的技术专家，我们将为您提供从芯片选型到封装工艺的全方位支持。
