金锡共晶陶瓷车规灯珠量产(金锡共晶工艺与汽车应用解析)

金锡共晶陶瓷车规灯珠量产涉及焊接工艺、散热设计和可靠性控制等关键环节，本文介绍其原理、量产难点及新能源汽车照明应用。

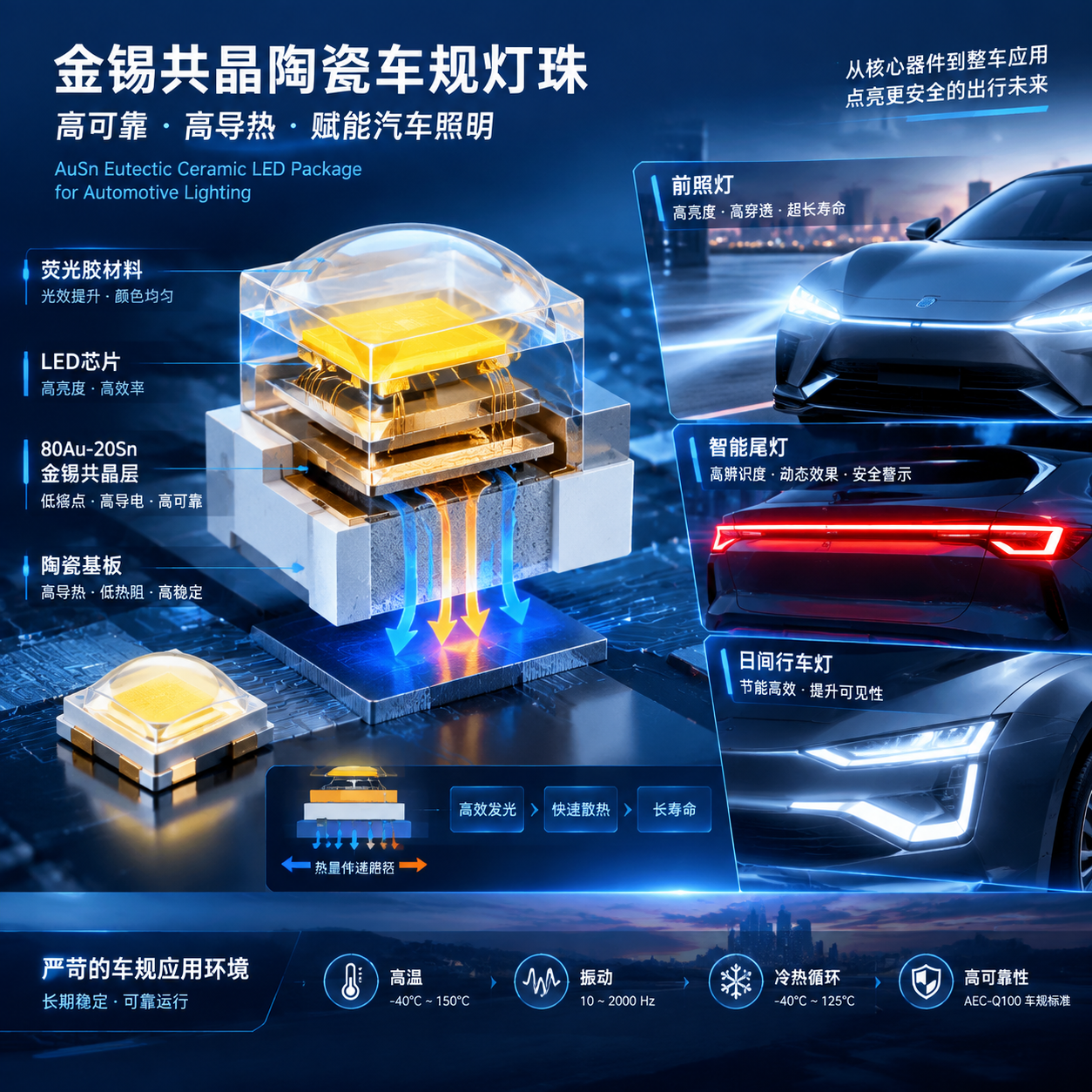

什么是金锡共晶陶瓷车规灯珠？

金锡共晶陶瓷车规灯珠是一种采用80Au-20Sn金锡合金共晶焊接技术，将LED芯片与陶瓷基板进行高可靠连接的车规级LED光源。

与传统封装方式相比，金锡共晶连接层不仅承担芯片固定作用，还负责热量传递。结合陶瓷基板较好的散热能力，可以满足汽车照明中对稳定性和寿命的要求。

其主要结构包括：

在汽车前照灯、智能尾灯、日间行车灯以及部分高功率照明场景中，灯珠需要长期面对高温、振动和冷热循环环境，因此封装连接方式成为影响可靠性的关键因素。

为什么车规LED越来越关注金锡共晶技术？

汽车照明与普通照明应用不同，灯珠通常需要在复杂环境下持续工作，包括：

• 长时间高亮运行产生的热量；
• 车辆行驶过程中的机械振动；
• 环境温度变化带来的热循环；
• 发动机舱或灯具内部的高温环境。

传统银胶封装在部分高功率应用中可能受到材料耐温和热传导能力限制，长期使用可能出现热阻增加、光衰变化等问题。

金锡共晶焊接具有较高的热稳定性和连接可靠性，因此更适用于对散热和寿命要求较高的LED应用。

实际选型时，还需要结合灯具结构、驱动方式、散热条件以及整机可靠性要求综合判断。

金锡共晶陶瓷车规灯珠的市场应用

新能源汽车的发展推动汽车照明向高亮度、低功耗和智能化方向升级。

目前汽车灯具不仅用于基础照明，也逐渐承担造型设计、交互显示和智能辅助功能。矩阵式前照灯、智能尾灯以及辅助照明系统，对LED光源的稳定性提出了更高要求。

金锡共晶陶瓷灯珠凭借较好的散热结构和连接可靠性，适用于：

• 汽车前照灯光源；
• 智能尾灯模块；
• 日间行车灯；
• 工业视觉照明；
• 高功率LED设备。

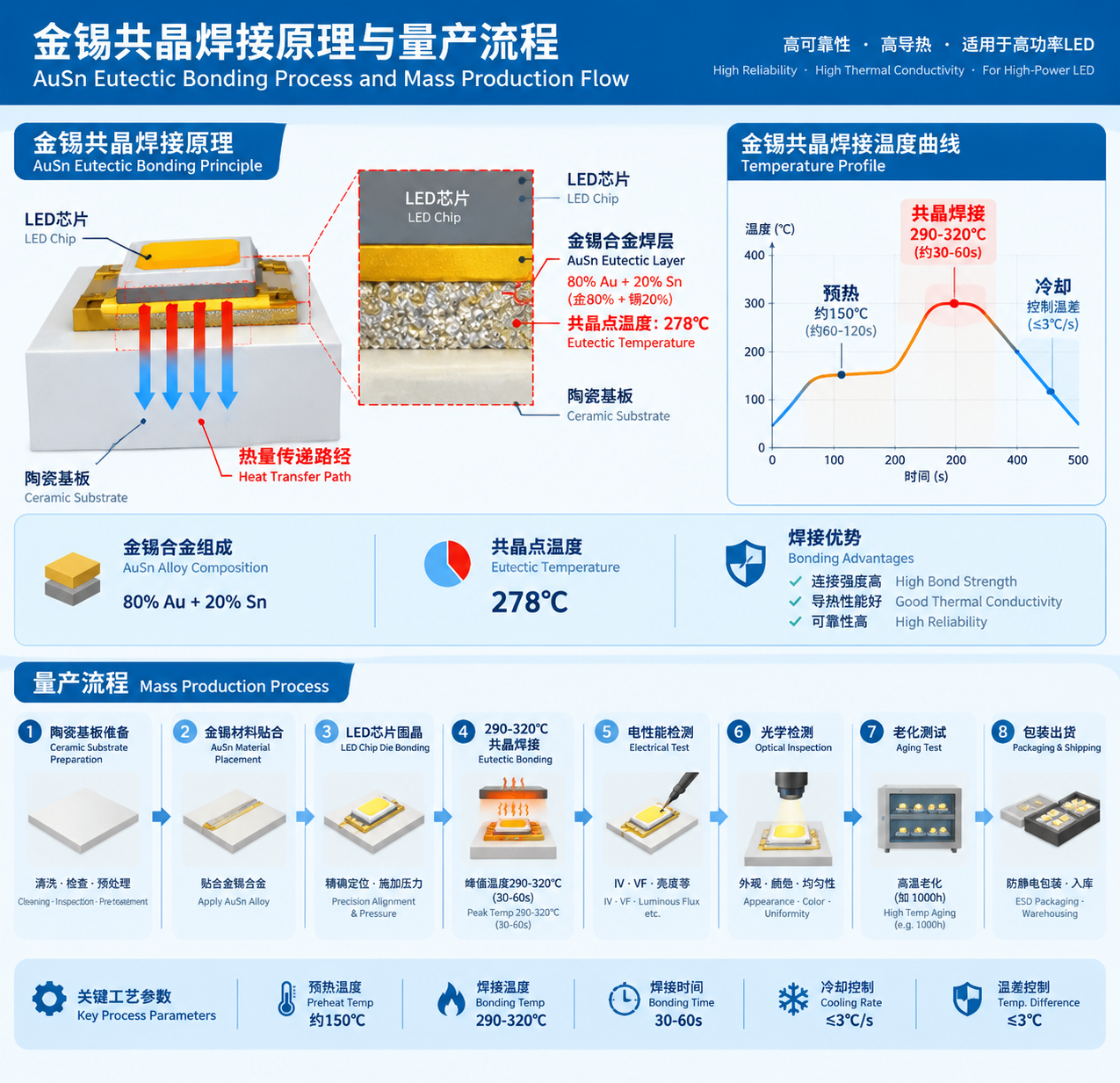

金锡共晶焊接原理与量产流程

金锡共晶焊接原理

金锡共晶通常采用80%金和20%锡组成的合金材料，其共晶点约为278℃。

达到共晶温度后，金锡材料形成稳定连接层，使LED芯片与陶瓷基板之间建立较好的机械连接和热传导路径。

量产过程中，焊接温度通常控制在290-320℃范围内，具体参数需要根据设备、材料和产品结构进行调整。

金锡共晶陶瓷灯珠量产流程

主要生产流程包括：

1. 陶瓷基板准备；
2. 金锡材料贴合；
3. LED芯片固晶；
4. 共晶焊接；
5. 电性能检测；
6. 光学检测；
7. 老化测试；
8. 包装出货。

关键工艺参数

3535陶瓷灯珠金锡共晶量产难点

3535陶瓷灯珠由于尺寸适中、散热性能较好，被应用于多种高功率LED场景。但在批量生产过程中，仍需要解决多个工艺问题。

陶瓷开裂控制

陶瓷材料具有较好的热性能，但韧性相对较低。

如果升温或降温速度控制不合理，可能因热应力导致微裂纹。因此，生产过程中需要重点关注温度曲线设计和材料匹配。

焊接空洞控制

共晶焊层内部如果存在较大空洞，会影响热量传递效率。

量产时通常需要通过焊接压力、温度曲线、材料状态等环节控制焊层质量，并结合检测手段确认焊接一致性。

焊料爬锡问题

金锡材料流动异常可能导致焊料进入非设计区域，影响电极结构和产品性能。

因此，需要控制焊料用量、焊接位置以及工艺窗口。

如何提升金锡共晶陶瓷车规灯珠量产良率？

金锡共晶量产不仅取决于焊接设备，还涉及材料、工艺和检测多个环节。

常见改善方向包括：

• 优化温度曲线：控制升温速度、峰值温度和冷却过程，降低热应力；
• 采用保护气氛焊接：氮气环境可帮助减少氧化，提高焊接稳定性；
• 加强自动检测：结合X-Ray检测、光学检测、电性能测试和老化测试，提高批量产品一致性。

对于汽车照明供应链而言，稳定的工艺窗口和长期批量生产能力同样重要。

金锡共晶车规灯珠可靠性测试要求

车规LED需要满足长期运行需求，因此通常需要进行多种可靠性验证。

常见测试项目包括：

• 高温存储测试；
• 温度循环测试；
• 高湿测试；
• 振动测试；
• 老化测试。

实际项目中，通常需要结合汽车行业相关体系要求进行评估，例如AEC-Q102、IATF 16949体系以及LM-80寿命测试等。

具体测试项目和标准，需要根据产品应用场景和客户要求确定。

金锡共晶灯珠可以解焊返修吗？

金锡共晶焊接可以进行解焊，但返修难度相对较高。

主要原因包括：

• 焊接温度较高；
• 陶瓷材料抗机械冲击能力有限；
• 芯片和焊层可能受到二次热影响。

返修过程中可能出现陶瓷裂纹、芯片损伤或性能变化，因此量产过程中通常更重视一次焊接良率控制。

选择金锡共晶陶瓷车规灯珠供应商需要关注什么？

在选择供应商时，可以重点确认以下能力：

• 陶瓷封装工艺经验；
• 高功率LED生产能力；
• 自动化生产设备；
• 产品检测能力；
• 样品验证和定制开发能力。

不同应用对灯珠要求存在差异，例如汽车前照灯更关注热管理和长期可靠性，而工业照明可能更关注亮度、成本和维护周期。

恒彩电子金锡共晶陶瓷车规灯珠量产能力

恒彩电子专注LED灯珠研发与生产，产品覆盖SMD灯珠、陶瓷LED灯珠以及大功率LED光源。

在金锡共晶陶瓷灯珠应用方面，可提供样品验证、工艺支持、批量生产以及OEM/ODM定制服务。

相关能力包括：

2026-2030年金锡共晶车规灯珠发展方向

未来汽车照明的发展将继续推动LED封装向高功率、小型化和智能化方向演进。

更小尺寸与更高功率

随着灯具空间不断优化，陶瓷基板设计需要进一步降低热阻，提高光效和稳定性。

新能源汽车应用扩大

新能源汽车对智能灯光系统的需求增加，矩阵大灯、智能交互灯等应用可能进一步推动高可靠LED光源需求。

智能化封装趋势

未来LED封装可能结合智能控制技术，实现动态调光、状态显示等更多功能。

常见问题：金锡共晶陶瓷车规灯珠量产

金锡共晶焊接温度是多少？

金锡共晶共晶点约278℃，实际量产焊接通常控制在290-320℃范围内，具体参数取决于材料和设备条件。

金锡共晶和银胶封装有什么区别？

金锡共晶连接方式通常具有更好的热稳定性和耐高温能力，更适合高功率和车规类LED应用。

3535陶瓷灯珠适合汽车照明吗？

3535陶瓷灯珠具备尺寸适中、散热能力较好的特点，可用于部分汽车照明应用，具体需要结合灯具设计和性能要求判断。

为什么金锡共晶适合车规LED？

汽车照明需要面对温度变化、振动和长期运行环境，金锡共晶连接方式能够提供较稳定的芯片连接和热传递性能。
