汽车灯珠 EMC 电磁兼容关系到 LED 光源在复杂车载环境中的稳定运行，本文介绍 EMC 原理、测试标准、常见问题及车规 LED 灯珠选型需要关注的关键因素。
汽车灯珠 EMC 电磁兼容是什么意思？
汽车灯珠 EMC 电磁兼容主要包含电磁干扰控制（EMI）和电磁抗扰能力（EMS）两个方面。
对于汽车 LED 灯珠而言，除了满足亮度、色彩和寿命要求，还需要降低工作过程中产生的电磁噪声，并保证在车辆复杂电磁环境下正常工作。
例如，汽车尾灯、日行灯或氛围灯中的 LED 驱动系统如果产生较强高频噪声，可能通过线路或空间传播，对车内其他电子模块造成影响。因此，车规 LED 光源开发通常需要同步考虑 EMC 设计。
为什么汽车 LED 灯珠越来越重视 EMC？

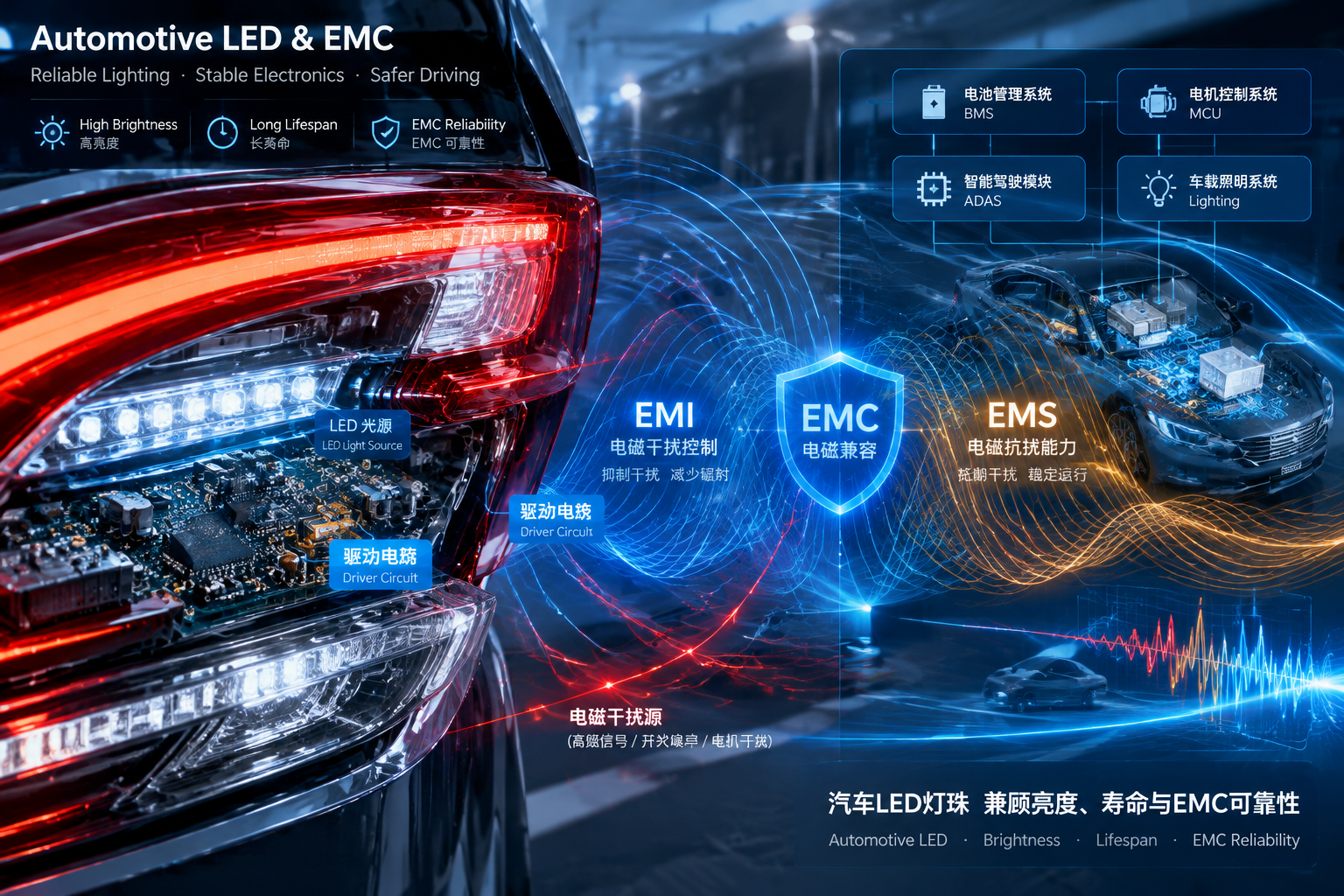

新能源汽车电子系统更加复杂
新能源汽车增加了电池管理系统、电机控制系统、智能驾驶模块以及车联网设备，车辆内部电子设备数量不断增加，对零部件电磁兼容提出更高要求。
汽车灯珠虽然属于照明部件，但其驱动电路、电源转换过程同样可能产生电磁干扰，因此需要满足整车 EMC 管理要求。
LED 驱动过程容易产生高频噪声
汽车 LED 通常采用 PWM 调光、DC-DC 转换以及恒流驱动方式。这些技术能够提升控制效率，但开关动作会带来电流变化和高频谐波。
如果电路设计、PCB 布局或滤波方案处理不足，噪声可能通过电源线传导，或者通过空间辐射形成干扰。
EMC 不通过会影响项目开发进度
汽车零部件开发过程中通常需要经过实验室验证和整车测试。如果灯珠及驱动方案 EMC 表现不足，可能需要重新调整电路设计、PCB 布局或增加滤波措施。
汽车灯珠 EMC 电磁兼容的工作原理
传导发射
传导发射是指干扰信号通过电源线、地线或信号线路传播。
在汽车 LED 应用中，驱动电路产生的高频噪声可能沿供电线路进入其他模块，因此需要通过合理布线和滤波设计进行控制。
辐射发射
辐射发射是指电磁能量通过空气传播。
PCB 中的高速开关节点、电源回路以及较长走线都可能成为辐射源，需要通过缩短回路、优化布局等方式降低风险。
电磁抗扰能力
电磁抗扰要求 LED 灯珠在外部电磁环境变化时保持正常工作，例如避免出现闪烁、熄灭或颜色异常等情况。
汽车灯珠 EMC 需要满足哪些标准？
汽车 LED 灯珠 EMC 设计过程中，通常会参考以下标准：
| 标准 | 主要内容 |
|---|---|
| CISPR 25 | 汽车零部件电磁发射测试 |
| ISO 11452 | 汽车电子设备抗扰度测试 |
| UN ECE R10 | 汽车 EMC 认证相关要求 |
| ISO 7637 | 汽车电源瞬态干扰测试 |
其中，CISPR 25 是汽车电子零部件电磁发射测试中经常参考的标准之一，具体测试要求需要根据产品类型和应用环境确认。
汽车灯珠 EMC 测试流程
汽车灯珠 EMC 测试通常包括研发阶段预检测、实验室验证以及整车应用验证。
常见测试项目包括：
- 传导发射测试：检测电源线路中的干扰信号
- 辐射发射测试：评估空间电磁辐射水平
- 辐射抗扰测试：验证外部电磁环境下的工作稳定性
- 电压瞬态测试：确认面对汽车电源波动时的可靠性
通过测试可以帮助工程人员提前发现设计风险，减少后期整改成本。
汽车灯珠 EMC 不合格的常见原因
PWM 调光参数设计不合理
PWM 调光频率、占空比以及驱动控制方式如果设计不匹配，可能增加谐波干扰，需要结合应用环境进行调整。
PCB 布局影响电磁性能
高频线路过长、电源回路面积过大、地线规划不合理，都可能增加电磁辐射风险。
滤波设计不足
电源输入端的滤波方案对降低噪声传播具有重要作用，常见设计包括滤波电容、共模电感以及 LC 滤波网络等。
如何提升汽车灯珠 EMC 性能？
优化 LED 驱动电路
降低不必要的高速开关变化，控制电流变化速度，有助于减少 EMI 来源。
优化 PCB 设计
实际开发中需要重点关注：
- 缩短高频电流回路
- 合理规划电源和地线
- 减少敏感信号与干扰源之间的耦合
增加合理滤波方案
根据系统需求选择合适的滤波器件，例如 LC 滤波、π 型滤波网络等，以降低传导干扰。
EMC 仿真技术在汽车灯珠开发中的应用
汽车 LED 项目开发中，部分工程团队会使用 EMC 仿真工具，例如 ANSYS HFSS、CST Studio Suite 等，对电流路径、电磁辐射区域以及 PCB 风险进行分析。
仿真能够帮助工程人员在产品设计阶段发现潜在问题，并辅助后续结构和电路调整。
新能源汽车对 LED 灯珠 EMC 提出了哪些新要求？
随着新能源汽车采用更高电压平台以及更多电子控制模块，汽车灯珠需要关注以下方面：
- 高频噪声控制
- 电源隔离设计
- 抗瞬态干扰能力
- 长时间运行稳定性
具体 EMC 要求通常取决于整车平台、灯具结构以及供应链测试规范。
如何选择具备 EMC 能力的汽车灯珠供应商？
汽车灯珠供应商选择时，可以重点确认以下能力：
- 是否具备汽车 LED 封装开发经验
- 是否能够提供 EMC 相关测试支持
- 是否具备定制化开发能力
- 是否拥有稳定的生产工艺管理体系
对于车灯项目而言，灯珠本身的光学性能、散热设计和 EMC 表现需要结合整灯方案综合评估。
恒彩电子汽车灯珠 EMC 解决方案
深圳市恒彩电子有限公司专注 LED 灯珠封装研发、生产和销售，提供汽车照明应用相关 LED 光源方案。
其产品覆盖汽车级 SMD LED 灯珠、高亮车载 LED 光源、RGB/RGBW 氛围灯灯珠以及高可靠陶瓷 LED 灯珠，可根据汽车照明项目需求提供灯珠选型、参数匹配及应用支持。
在汽车灯珠开发过程中，EMC 表现通常需要结合驱动电路、PCB 设计以及整灯系统共同优化，而不仅取决于单一 LED 元件。
常见问题 FAQ：汽车灯珠 EMC 电磁兼容
汽车灯珠 EMC 电磁兼容重要吗？
重要。随着汽车电子系统增加，LED 灯珠除了满足发光要求，也需要具备良好的电磁兼容性能，以保证车辆电子系统稳定运行。
汽车 LED 灯珠 EMC 如何测试？
通常包括传导发射、辐射发射、电磁抗扰以及电压瞬态等测试项目，具体测试内容根据产品应用要求确定。
汽车灯珠 EMC 和 CISPR 25 有什么关系？
CISPR 25 是汽车电子零部件电磁发射测试中常参考的标准之一，用于评估零部件产生的电磁干扰水平。
新能源汽车为什么更加关注 EMC？
新能源汽车集成了更多电子控制设备和高功率系统，车辆内部电磁环境更加复杂，因此对零部件 EMC 设计提出更高要求。
选择汽车灯珠厂家需要关注哪些方面？
建议关注汽车应用经验、研发支持能力、质量管理体系以及是否能够配合完成产品验证。
汽车灯珠 EMC 电磁兼容测试流程原理示意图
