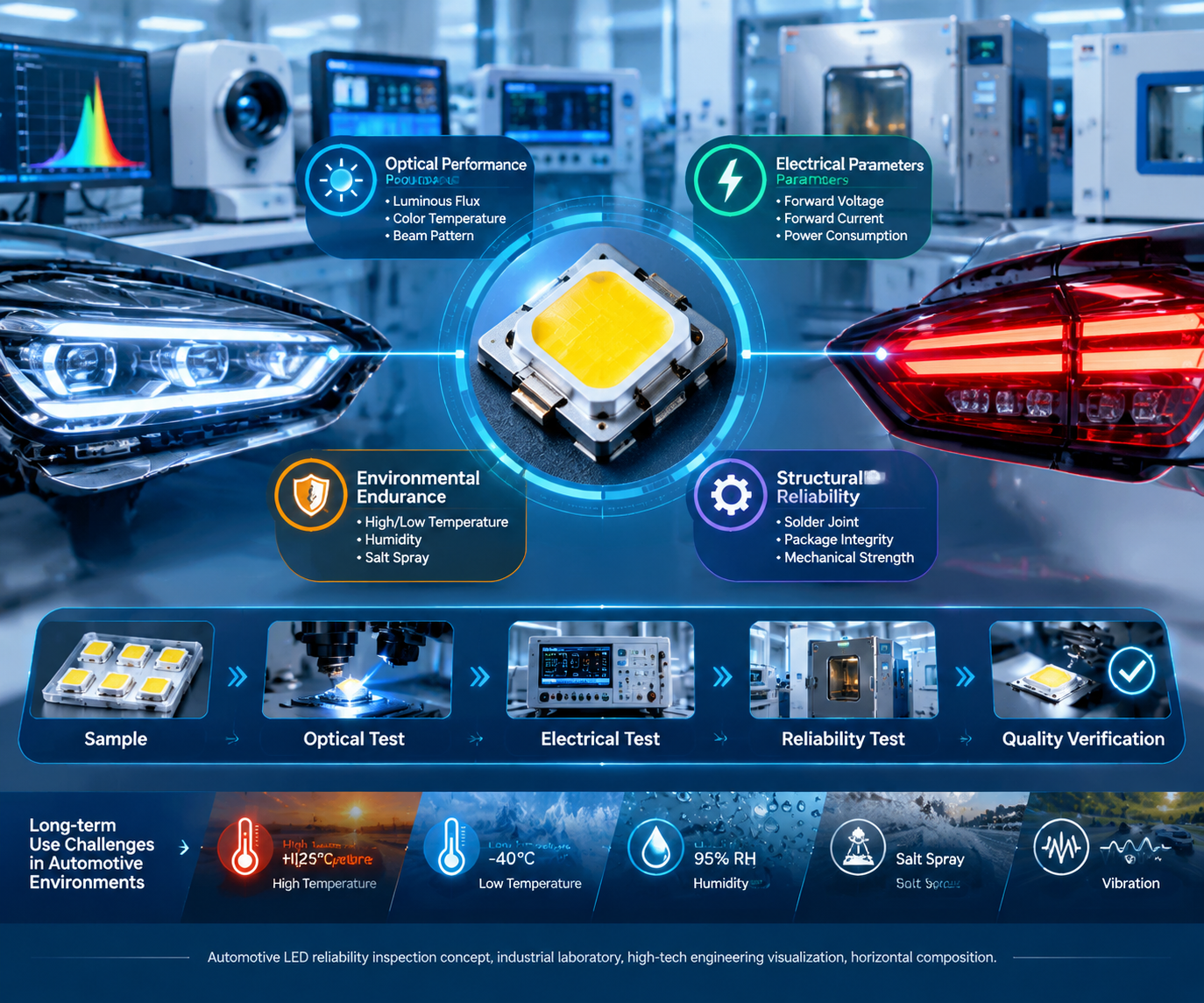

车规灯珠出货检验标准(车规LED可靠性检测流程)

车规灯珠出货检验标准主要围绕AEC-Q102可靠性测试要求展开，涵盖光学性能、电气参数、环境耐受性及结构可靠性检测，帮助确认LED光源在汽车长期使用环境中的稳定性。

车规灯珠出货检验标准的基本要求

车规灯珠在交付汽车客户前，需要经过完整的质量验证流程。检测重点并非只是确认灯珠是否正常发光，而是验证其在长期工作条件下的性能保持能力。

与普通照明LED相比，车规灯珠需要面对更复杂的使用环境，例如：

• 发动机舱及车灯内部产生的高温；
• 冬季低温启动带来的温度变化；
• 道路环境中的湿气、盐分和污染物；
• 车辆行驶过程中的持续振动。

因此，车规灯珠出货检验通常需要关注以下内容：

AEC-Q102是汽车应用光电半导体器件常参考的可靠性测试规范，适用于LED、光电二极管等器件的可靠性验证。具体测试项目需要根据产品类型、应用环境以及客户要求确定。

车规灯珠与普通LED出货检测的区别

普通LED产品通常重点关注亮度、颜色和基础稳定性，而车规灯珠更加关注长期运行过程中的可靠性。

例如，汽车前照灯、尾灯、日间行车灯等应用中，光源需要长期保持稳定输出。如果灯珠在高温环境下出现光衰加快，或者封装结构因冷热变化产生损伤，都可能影响整车照明效果。

车规灯珠检测通常更加重视：

• 长时间工作后的光输出保持能力；
• 温度变化下的结构稳定性；
• 湿气和腐蚀环境中的可靠性；
• 批次之间的性能一致性。

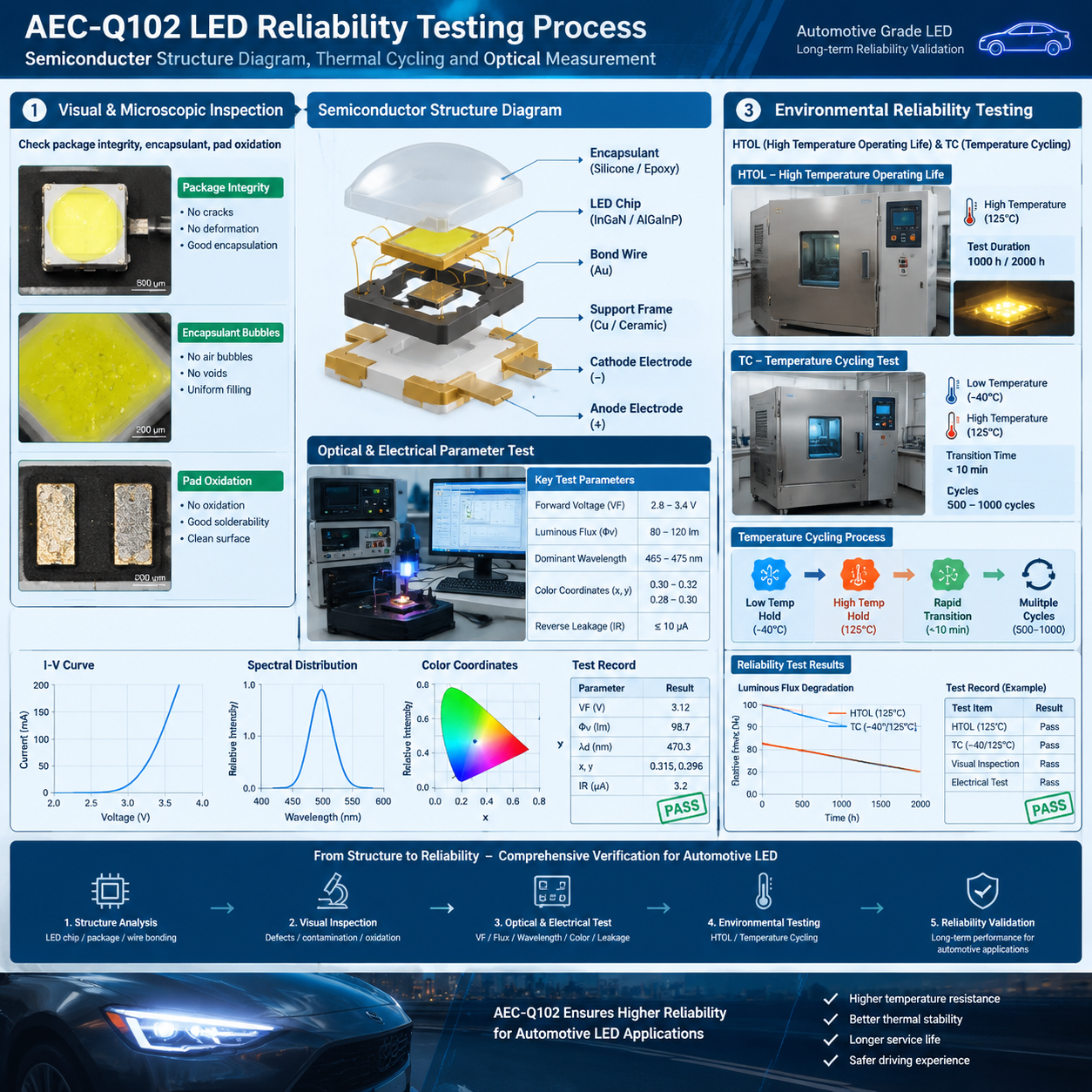

AEC-Q102检测项目

AEC-Q102主要通过模拟汽车使用环境中的压力条件，对光电器件进行可靠性验证。

外观检查与尺寸检测

出货前的基础检查用于排除明显制造缺陷。

主要检测项目包括：

• LED封装是否完整；
• 支架是否存在变形；
• 胶体是否有气泡、裂纹；
• 镜面是否污染；
• 焊盘是否氧化；
• 产品尺寸是否符合设计要求。

部分外观缺陷可能不会立即导致灯珠失效，但在长期温度变化或湿气环境中，可能增加内部腐蚀或结构损坏风险。

光电参数测试

光电参数是车规灯珠出货检验的重要指标，需要与产品规格范围进行比对。

常见检测项目包括：

在实际应用中，车灯系统通常需要多个LED共同工作，因此单颗灯珠的光色和亮度一致性会直接影响最终灯具效果。

高温工作寿命测试（HTOL）

高温工作寿命测试用于模拟灯珠长期运行状态。

测试过程中，样品会在规定电流和温度条件下持续工作，并观察：

• 光输出变化；
• 电气参数变化；
• 芯片状态；
• 封装结构变化。

测试前后的参数对比，可以帮助判断产品是否存在长期性能下降风险。

温度循环测试（TC）

汽车使用环境存在明显的冷热变化，因此温度循环测试是车规灯珠可靠性验证中的重要项目。

测试通常包括：

• 低温环境保持；
• 高温环境保持；
• 温度快速转换；
• 多次循环冲击。

该测试主要用于发现：

• 芯片与基板之间的热应力；
• 焊接位置疲劳；
• 封装材料开裂问题。

湿热与腐蚀测试

车灯长期暴露在复杂环境中，湿气、盐分以及污染气体可能影响灯珠内部结构。

常见测试包括：

• 高温高湿测试；
• 湿热储存测试；
• 硫化氢腐蚀测试；
• 混合气体腐蚀测试。

这些测试主要验证金属电极、焊线以及封装材料的环境适应能力。

车规灯珠出货判定标准

车规灯珠是否符合出货要求，需要综合评估多个指标，而不是只判断是否能够点亮。

电气性能要求

电气检测主要关注：

正向电压稳定性

如果VF出现异常变化，可能与芯片损伤、电极接触异常或内部热阻变化有关。

漏电流控制

漏电流异常可能增加功耗和发热，对长期寿命产生影响。

光学性能要求

汽车照明对光学一致性要求较高，通常需要关注：

• 亮度一致性；
• 色温稳定性；
• 光色变化；
• 长期光衰表现。

例如，同一车辆左右两侧灯具如果使用的LED光色差异明显，可能影响视觉一致性。

可靠性测试要求

完成可靠性测试后，通常需要确认：

• 无功能失效；
• 无明显结构损坏；
• 光电参数变化符合规定范围；
• 无异常光衰现象。

不同客户和产品应用对于失效判定标准可能存在差异，具体需要结合产品规格书及验证要求确认。

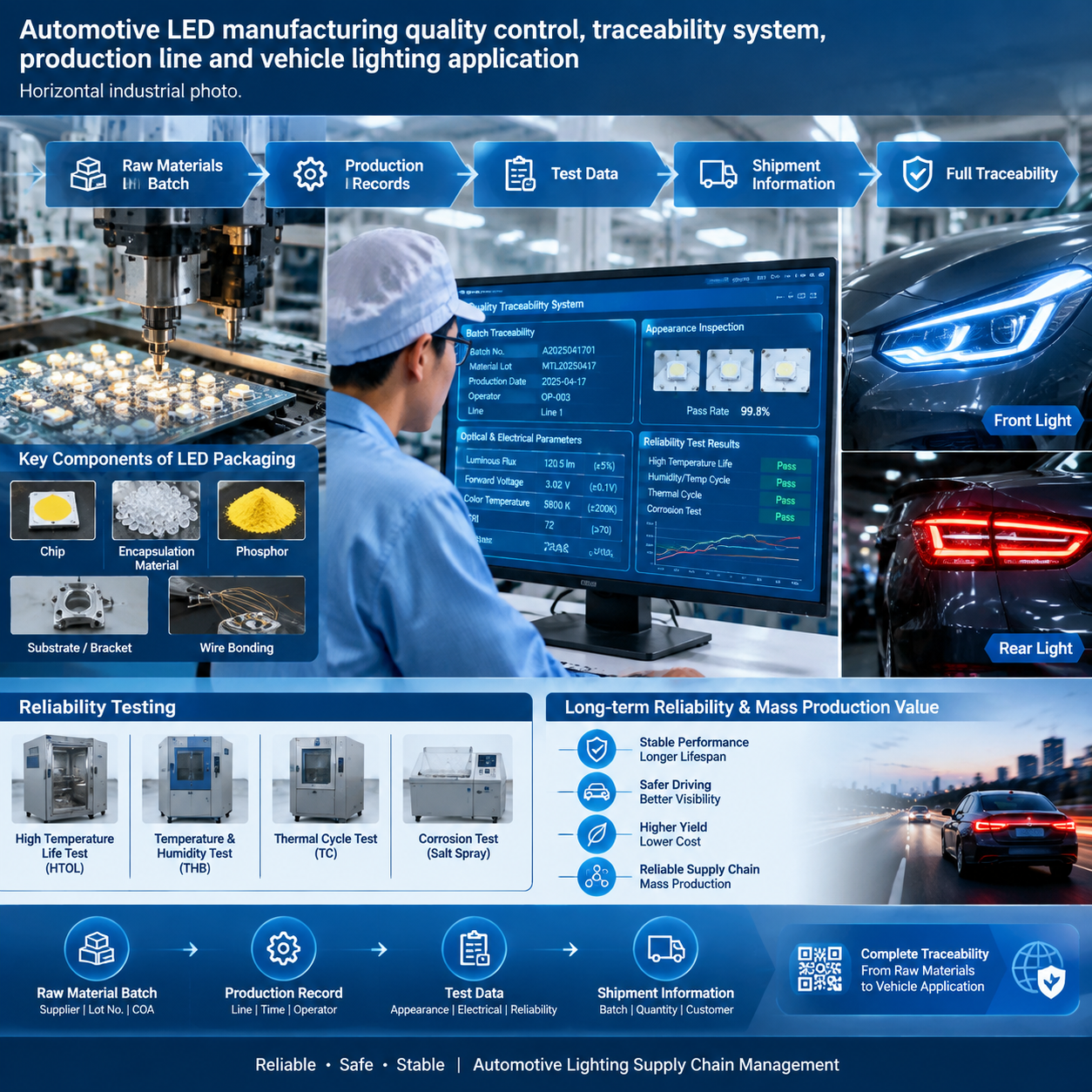

影响车规灯珠出货质量的关键因素

车规灯珠可靠性不仅取决于芯片本身，还与封装材料、生产工艺和散热设计有关。

LED芯片材料

目前汽车LED应用中常见芯片材料为氮化镓（GaN）。

芯片性能会影响：

• 发光效率；
• 温度耐受能力；
• 长期稳定性。

封装材料

封装胶长期受到温度、湿气和光照影响，可能发生老化。

需要关注：

• 抗黄变能力；
• 吸湿性能；
• 透光性能变化。

荧光粉材料

白光LED通常通过荧光粉实现颜色转换。

荧光粉稳定性会影响：

• 色温变化；
• 光色一致性；
• 长期光衰表现。

支架与焊线

支架和焊线承担电流传输作用。

材料或工艺不足可能导致：

• 接触异常；
• 电阻增加；
• 开路风险。

车规灯珠测试流程

完整测试流程通常包括样品验证、可靠性测试和批量出货检测。

样品准备与初始检测

测试开始前，需要确认：

• 产品型号；
• 批次信息；
• 封装结构；
• 工作参数。

随后进行：

• 外观检查；
• 光电参数测试；
• 尺寸确认。

这些数据作为后续可靠性测试结果对比依据。

可靠性压力测试

样品进入环境模拟测试阶段，包括：

• 高温寿命测试；
• 温湿度测试；
• 温度循环测试；
• 腐蚀测试。

测试过程中，需要记录：

• 电流变化；
• 光输出变化；
• 温度条件。

测试后分析

完成压力测试后，需要重新检测产品状态。

重点比较：

• 测试前后亮度变化；
• 电压变化；
• 外观变化；
• 内部结构变化。

如果发现异常，需要进一步进行失效分析，确认问题来源。

批量出货检验

量产阶段通常结合抽检方式进行质量控制。

主要包括：

• 外观抽检；
• 光电参数抽检；
• 包装检查；
• 批次追溯。

例如，恒彩电子在车规灯珠质量管理过程中，也需要通过完整检测记录和批次管理，确保产品状态可追溯。

车规灯珠常见失效原因分析

车规灯珠失效通常与材料、设计以及生产工艺共同相关。

散热设计不足

LED工作时会产生热量，如果散热路径设计不足，可能导致：

• 结温升高；
• 光衰增加；
• 芯片寿命下降。

封装材料老化

长期受到高温、紫外线和湿气影响后，封装材料可能出现：

• 发黄；
• 开裂；
• 透光率下降。

焊接可靠性不足

车辆运行过程中存在持续振动，焊接质量不足可能导致：

• 虚焊；
• 开路；
• 电阻变化。

腐蚀影响

汽车使用环境中的湿气、盐分和污染物可能侵蚀金属结构，因此灯珠需要具备相应环境防护能力。

车用光源可靠性不仅取决于初始亮度，更需要关注长期温度、湿度和电气应力环境下的性能保持能力。

车规灯珠出货检验注意事项

企业进行车规灯珠采购或生产管理时，可以重点关注以下方面：

建立产品追溯体系

每批产品应保留：

• 原材料批次信息；
• 生产记录；
• 测试数据；
• 出货信息。

完善追溯体系有助于后续质量分析。

重视供应链材料变化

车规灯珠质量不仅受芯片影响，也与以下因素相关：

• 荧光粉供应；
• 支架材料；
• 胶水配方；
• 焊线工艺。

任何材料或工艺调整，都需要重新评估对可靠性的影响。

关注长期可靠性数据

短期测试只能反映当前状态，长期数据更有助于判断：

• 使用寿命趋势；
• 光衰变化；
• 环境适应能力。

常见问题

车规灯珠出货检验主要检测哪些项目？

主要包括外观检查、光电参数测试、高温寿命测试、温度循环测试、湿热测试、腐蚀测试以及可靠性分析。

AEC-Q102是否是所有车规灯珠必须执行的标准？

AEC-Q102是汽车光电半导体器件常参考的可靠性测试规范，但具体执行项目需要根据产品类型、客户要求和应用环境确定。

车规灯珠为什么需要进行高温寿命测试？

汽车灯具长期运行时会受到较高温度影响，高温寿命测试用于评估灯珠在持续工作条件下的性能稳定性。

如何判断车规灯珠是否适合汽车应用？

通常需要综合确认产品规格、可靠性测试结果、环境适应能力以及供应商提供的质量和追溯资料。
