CSP 无支架倒装车载灯珠采用芯片级封装技术，取消传统支架和金线结构，可实现更小体积、更短散热路径和更灵活的汽车照明设计，适用于前大灯、矩阵灯等应用。
一、CSP 无支架倒装车载灯珠是什么？
1.1 CSP 无支架倒装车载灯珠的定义
CSP 是 Chip Scale Package 的简称，即芯片级封装。

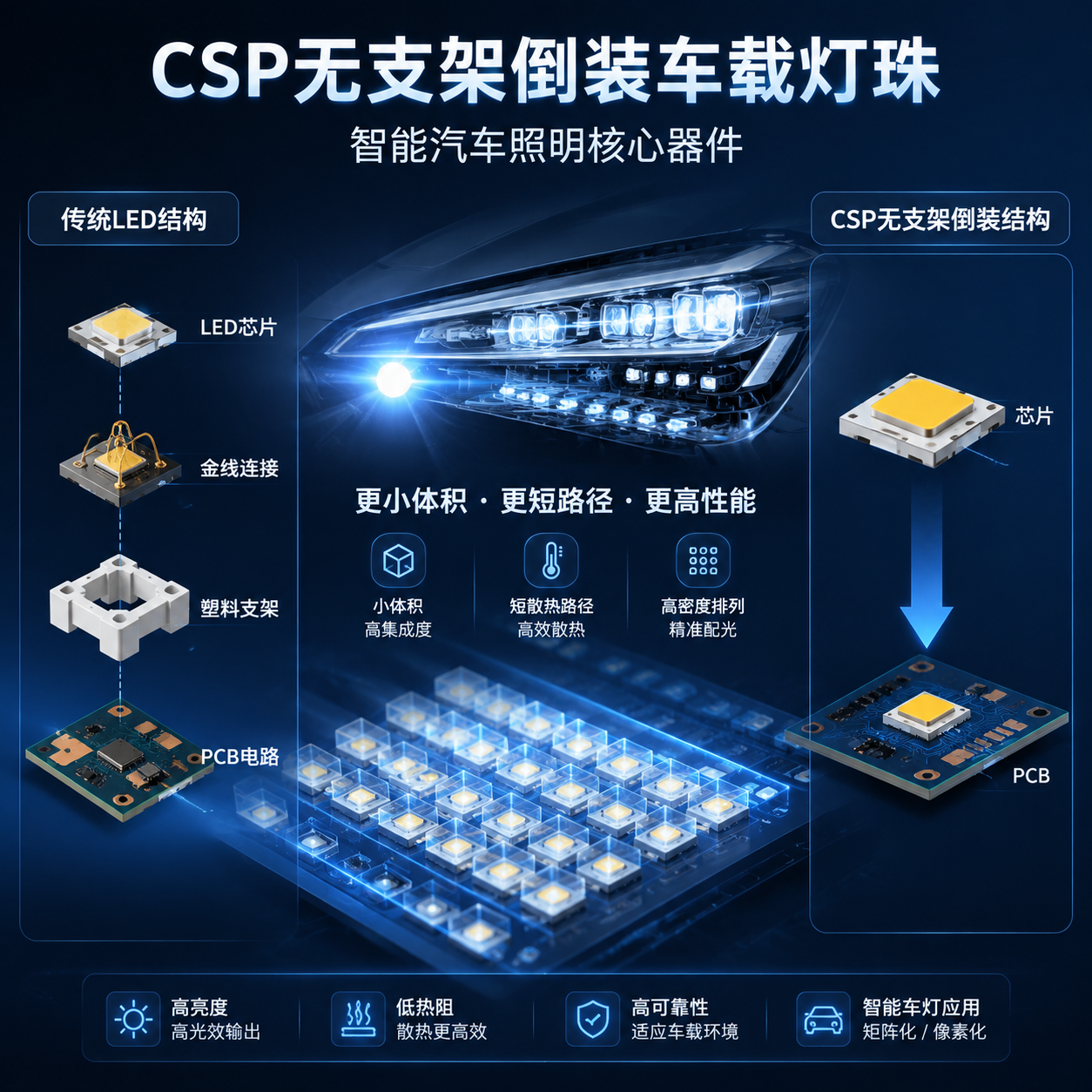

CSP 无支架倒装车载灯珠是一种将 LED 芯片直接进行封装连接的产品，与传统 LED 依靠支架和金线连接的结构不同，它取消了支架结构，并采用倒装方式让芯片电极朝下连接 PCB。
传统 LED 通常包含：
- LED 芯片；
- 金线连接结构；
- 塑料支架；
- PCB 电路。
而 CSP 无支架倒装 LED 的结构更加简化：
芯片 → PCB
倒装设计缩短了电流传输路径，同时减少热量传递环节，有助于降低热阻，提高车载照明系统的空间利用率。
1.2 CSP 无支架倒装结构特点
CSP 车载灯珠主要具有以下结构特点：
- 取消传统金线结构，减少连接环节；
- 去除塑料支架，降低封装尺寸限制；
- 芯片面积利用率较高，便于高密度排列；
- 散热路径更短，有利于控制工作温度；
- 发光区域更集中，方便光学设计。
对于汽车照明应用而言，小型化、高亮度和精准配光是重要需求，CSP 封装能够减少传统封装结构对灯具设计的限制。
二、为什么汽车照明开始采用 CSP 无支架倒装灯珠？
2.1 智能车灯对 LED 光源提出更高要求
汽车照明已经从传统照明逐渐向智能化方向发展。
矩阵式 LED 大灯、ADB 自适应远光以及像素化车灯等技术，需要 LED 光源具备：
- 更高空间利用率；
- 更精准的光束控制；
- 稳定的长期工作能力；
- 更灵活的结构设计。
CSP 无支架倒装车载灯珠由于体积小、发光区域集中，在这些应用中具有较好的适配性。
2.2 CSP 如何满足车灯设计需求？
更高空间利用率
CSP 封装尺寸较小，可以支持更多 LED 单元进行排列。
在车灯设计中，可以帮助实现：
- 更紧凑的灯具结构；
- 更多光源组合方式；
- 更灵活的光学布局。
更精准的光型控制
汽车前照灯需要严格控制光线分布。
CSP 发光面积较小，多颗 CSP LED 可以组成独立控制单元，有利于实现矩阵照明效果。
更稳定的结构可靠性
传统 LED 结构中的金线、支架等部件可能受到长期热循环影响。
CSP 减少了部分结构组件，在长期使用环境下能够降低相关结构失效风险。
三、CSP 无支架倒装车载灯珠与其他 LED 封装方式区别
| 对比项目 | CSP 无支架倒装 | SMD | COB | 陶瓷灯珠 |
|---|---|---|---|---|
| 封装方式 | 芯片级封装 | 支架封装 | 多芯片组合 | 陶瓷基板封装 |
| 金线结构 | 无 | 有 | 部分存在 | 根据设计不同 |
| 体积 | 小 | 中等 | 较大 | 中等 |
| 散热能力 | 较强 | 普通 | 较好 | 较强 |
| 光型控制 | 精准 | 一般 | 适合面光源 | 较好 |
3.1 CSP 与 SMD LED 的区别
CSP 和 SMD 都属于 LED 封装形式，但结构设计存在差异。
主要区别包括：
- CSP 去除了传统支架结构；
- CSP 热传递路径更短；
- CSP 封装尺寸更小；
- CSP 更适合对空间和光型要求较高的汽车照明。
SMD LED 经过长期发展，制造工艺成熟，成本控制能力较强。而 CSP 更适用于追求紧凑结构和精准配光的应用场景。
3.2 CSP 与 COB LED 的区别
CSP 属于小型点光源，而 COB 通常采用多个 LED 芯片组合形成发光面。
两者应用方向不同：
- CSP 更适合矩阵控制和精准光束设计；
- COB 更适合需要大面积均匀发光的场景。
汽车前大灯通常需要精确控制照射范围，因此 CSP 在智能车灯领域具有应用优势。

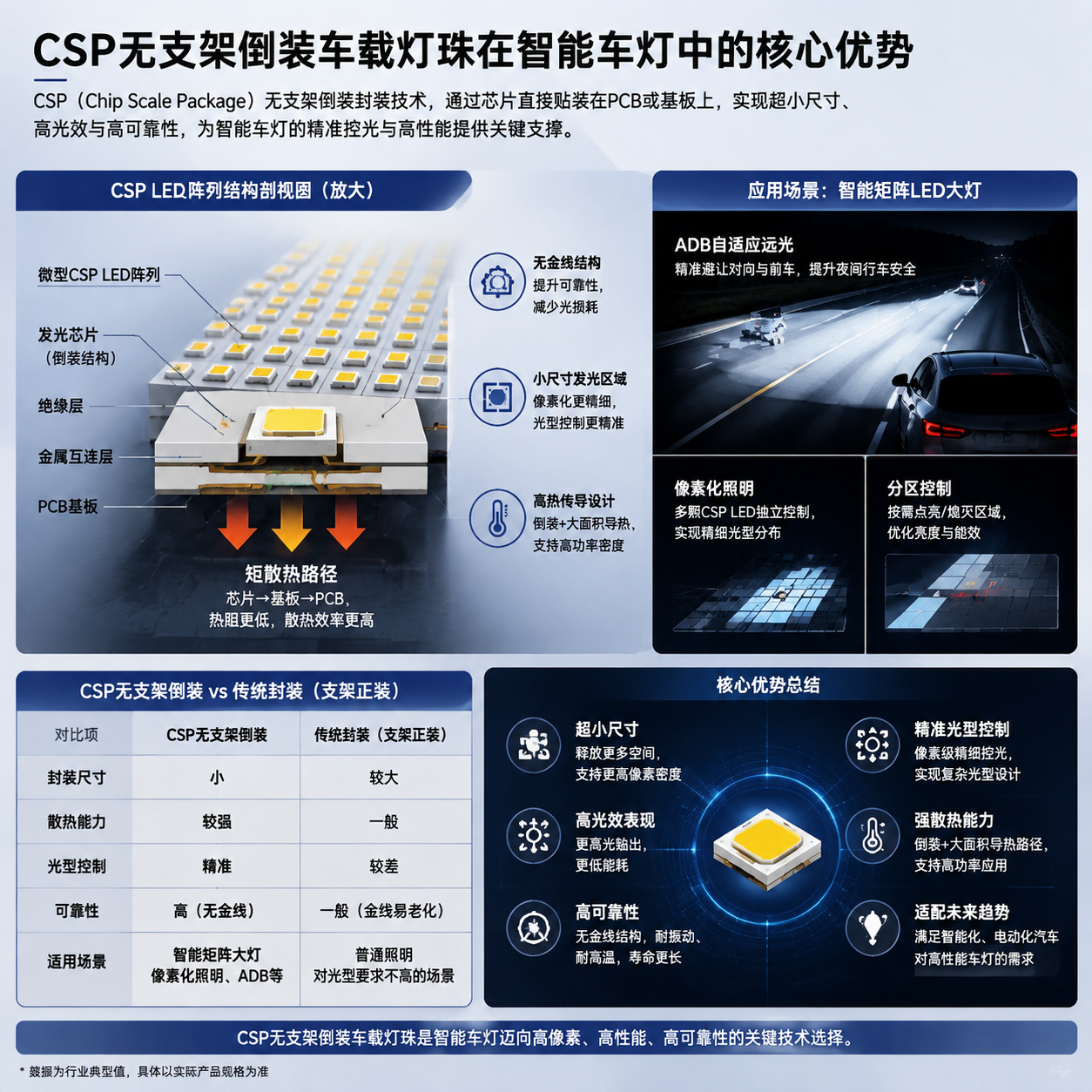

四、CSP 无支架倒装车载灯珠的核心优势
4.1 散热路径更短
汽车灯具长时间工作时会产生热量，温度管理会影响 LED 的光衰和使用寿命。
CSP 结构减少了中间封装层，使芯片产生的热量能够更直接传递到 PCB 散热区域，有助于降低结温。
实际应用中，灯珠性能不仅取决于 CSP 封装本身，还与 PCB 材料、散热设计和驱动方案有关。
4.2 可靠性设计更简单
由于减少了金线和支架等结构，CSP 可以降低部分传统封装结构带来的影响。
汽车应用中通常需要重点关注：
- 高低温环境变化；
- 长时间点亮稳定性；
- 湿热环境影响；
- 电气可靠性。
4.3 光效和光学设计更加灵活
CSP 没有传统支架遮挡结构，可以提高光能利用率。
同时，小尺寸发光区域便于配合透镜和反射结构进行光学设计。
4.4 适用于智能汽车照明
随着智能车灯发展，CSP 可用于：
- ADB 自适应远光；
- 矩阵 LED 大灯；
- 像素化照明系统。
通过控制不同 LED 单元，可以实现动态照明和减少驾驶眩光。
五、CSP 无支架倒装车载灯珠应用场景
5.1 汽车前大灯
汽车前大灯是 CSP 车载灯珠的重要应用方向。
包括：
- 远光灯；
- 近光灯；
- 辅助照明灯。
应用时主要关注：
- 光通量输出；
- 热管理能力；
- 配光效果；
- 长时间工作稳定性。
5.2 汽车日行灯 DRL
日行灯需要长时间保持点亮状态，因此对灯珠稳定性要求较高。
CSP 的低热阻特点，可以满足持续工作的应用需求。
选型时还需要结合：
- 光色一致性；
- 工作环境温度；
- 驱动方式。
5.3 转向灯和尾灯
CSP 也可应用于：
- 转向灯；
- 尾灯；
- 车身装饰照明。
其小尺寸特点能够为灯具结构设计提供更多空间。
5.4 智能矩阵车灯
智能矩阵车灯通常需要多个独立控制光源。
CSP LED 阵列可以帮助实现：
- 动态照明；
- 分区控制；
- 减少对其他车辆的眩光影响。
六、CSP 无支架倒装车载灯珠如何选型？
6.1 关注关键光电参数
选择 CSP 车载灯珠时，通常需要确认以下参数：
| 参数 | 影响 |
|---|---|
| 功率 | 决定输出亮度 |
| 电压 | 影响驱动匹配 |
| 色温 | 影响视觉效果 |
| 光效 | 影响能耗表现 |
| 热阻 | 影响温度控制 |
6.2 确认车规可靠性要求
汽车环境比普通照明环境更加复杂。
选型时可重点确认：
- 高低温测试情况；
- 湿热测试要求；
- 长时间点亮表现；
- 是否满足相关车载可靠性要求。
例如 AEC-Q101 等标准，通常用于评估汽车电子元器件可靠性，具体是否适用需要根据产品类型和应用要求确认。
6.3 结合 PCB 和散热方案
CSP 灯珠性能表现与整体灯具设计密切相关。
实际应用中需要综合考虑：
- PCB 导热能力；
- 散热结构设计；
- 驱动电流；
- 灯具内部空间。
七、CSP 无支架倒装车载灯珠常见问题
Q1：CSP 无支架倒装车载灯珠相比普通 LED 有哪些优势？
主要优势包括：
- 封装尺寸较小；
- 散热路径较短；
- 光学设计灵活；
- 适合高密度排列。
Q2：CSP 灯珠可以用于汽车大灯吗？
可以。CSP 灯珠可应用于汽车前大灯、矩阵大灯以及智能照明系统，具体应用效果取决于灯具结构、驱动方案和光学设计。
Q3：CSP 和陶瓷 LED 哪种更适合车灯？
两者侧重点不同。
CSP 更关注：
- 小型化；
- 光型控制；
- 高密度布局。
陶瓷 LED 更关注：
- 高功率应用；
- 散热性能。
实际选择需要结合车灯结构和使用需求。
Q4：CSP 灯珠是否一定比 SMD 成本低？
不一定。
CSP 在结构和性能方面具有特点，但具体成本会受到芯片规格、生产工艺、采购数量以及应用要求影响。
八、CSP 无支架倒装车载灯珠的发展方向
8.1 智能汽车推动应用需求
新能源汽车和智能驾驶技术的发展，使汽车灯光逐渐承担更多功能。
车灯设计越来越关注：
- 小型化；
- 智能控制；
- 精准照明。
这些需求推动 CSP 等先进封装技术在汽车照明中的应用。
8.2 Mini LED 与 Micro LED 技术影响
未来 CSP 技术可能继续向：
- 更高密度；
- 更小尺寸；
- 更精准控制；
方向发展，并与 Mini LED、Micro LED 等技术形成应用关联。
8.3 LED 封装企业持续升级
国内 LED 企业不断提升封装工艺和生产能力。
恒彩电子持续关注 CSP LED、车载 LED 等应用领域，并提供相关封装产品和定制化服务。
九、CSP 无支架倒装车载灯珠应用选择建议
CSP 无支架倒装车载灯珠适用于对尺寸、散热和光学控制有较高要求的汽车照明场景。
车灯厂、模组企业以及电子制造企业在选择产品时，通常需要综合评估：
- 灯珠规格是否匹配；
- 散热方案是否合理；
- 光学设计是否满足要求；
- 长期可靠性是否符合应用环境。
选择合适的 CSP LED 方案，需要结合具体车灯结构和使用条件进行验证。
