陶瓷封装水汽阻隔方案通过陶瓷基座、盖板和气密封接技术降低水汽进入风险，本文介绍其工作原理、常见材料、封装工艺及选型注意事项。
陶瓷封装水汽阻隔方案是什么？
陶瓷封装水汽阻隔方案，是利用陶瓷材料、金属盖板以及气密封接技术，将电子器件保护在低水汽环境中的封装方式。
其核心目标并不是让封装内部完全不存在水汽，而是通过合理的结构设计和制造工艺，尽可能减少外部水分进入，同时控制内部湿度，保证芯片、焊线以及光学材料长期稳定工作。

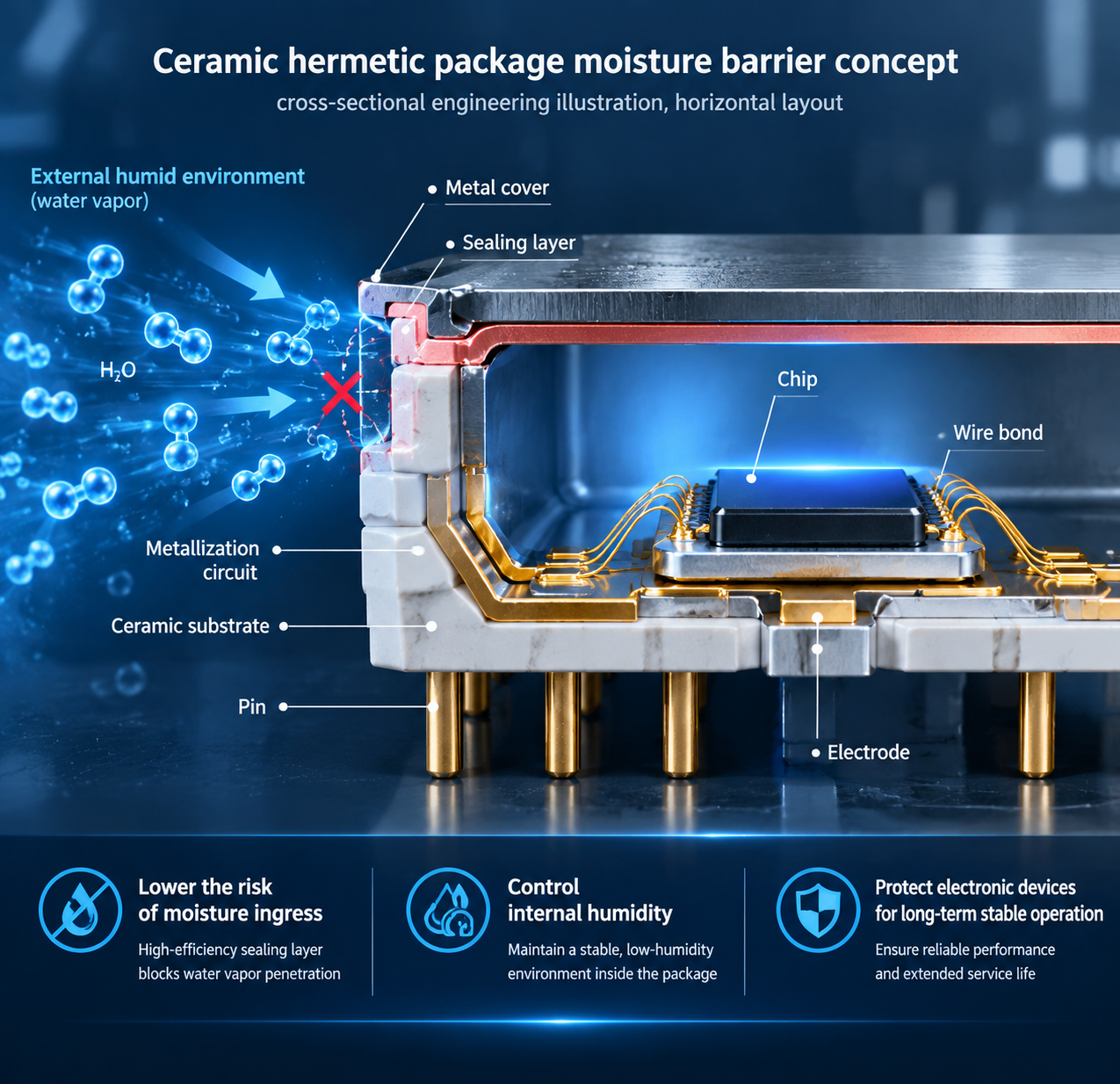

典型陶瓷气密封装结构通常包括：
- 陶瓷封装基座
- 芯片安装区域
- 金属化线路
- 引脚或电极
- 金属盖板或陶瓷盖片
- 封接层
这些结构共同形成一个具有防潮能力的保护空间。
为什么电子封装需要水汽阻隔？
电子器件在长期工作过程中，会受到温度变化、环境湿度、紫外辐射以及持续通电等因素影响。
如果水汽进入封装内部，可能导致：
- 金属材料氧化；
- 芯片性能变化；
- 绝缘性能下降；
- 引线键合区域可靠性降低；
- 光学材料老化；
- LED出现光衰；
- 产品使用寿命缩短。
对于汽车电子、工业传感器、UV LED、高功率LED等应用，封装内部环境稳定性通常是影响产品可靠性的重要因素。
水汽进入封装后可能造成哪些失效？
金属氧化
封装内部湿度升高后，金属电极、焊接区域以及连接结构可能受到氧化影响。
常见表现包括：
- 电极腐蚀；
- 接触性能下降；
- 导电能力降低。
芯片性能变化
芯片需要稳定的工作环境。
当湿气进入封装后，可能影响：
- 电性能稳定性；
- 热可靠性；
- 长期运行状态。
绝缘性能降低
水分进入封装内部后，可能改变局部电气环境，增加漏电风险，对高可靠电子器件造成影响。
焊线和连接结构失效
金线、铝线等键合结构长期处于湿热环境中，可能出现：
- 连接强度下降；
- 接触异常；
- 断裂风险增加。
光学材料老化
对于LED等光电器件，水汽可能影响封装材料性能，导致：
- 透光率下降；
- 荧光材料性能变化；
- 光衰增加。
陶瓷封装为什么适用于高可靠应用？
陶瓷材料通常具有以下特点：
- 高温稳定性较好；
- 尺寸变化较小；
- 化学稳定性较高；
- 吸湿性较低。
但需要注意：
陶瓷材料只是封装可靠性的基础，真正影响水汽阻隔能力的是整体结构设计、封接方式以及制造过程控制。
如果封接区域存在微裂纹、孔洞或界面结合不足，即使采用陶瓷材料，也可能出现水汽进入问题。
恒彩电子在陶瓷封装相关应用中，会根据器件结构和使用环境关注材料、封接工艺以及可靠性检测之间的匹配关系。
陶瓷封装水汽阻隔方案有哪些？
陶瓷封装水汽阻隔方案根据应用需求不同，通常包括玻璃釉封接、激光焊接、钎焊封装、多层陶瓷封装以及陶瓷金属复合封装等形式。
陶瓷基座+玻璃釉封接
玻璃釉封接是较常见的陶瓷封装方式之一。
其原理是利用玻璃材料在高温条件下形成连接层，使陶瓷和其他封装结构结合，形成密封保护。
主要特点包括：
- 工艺成熟；
- 成本相对可控；
- 具备较好的气密能力；
- 适合批量制造。
常用于：
- 光电器件；
- 传感器；
- 小型电子封装。
实际应用中，需要重点控制：
- 玻璃材料配方；
- 烧结温度；
- 界面结合质量。
陶瓷基座+金属盖+激光焊接
激光焊接是一种常用于高可靠封装的连接方式。
该工艺通过精准控制激光能量，使金属盖板与封装结构形成密封连接。
其特点包括：
- 热影响区域较小；
- 封接速度较快；
- 适用于精密封装；
- 气密性能通常较好。
常见应用包括：
- 汽车电子；
- 高可靠电子设备；
- 特殊环境工作的电子产品。
陶瓷基座+金属帽+钎焊封接
钎焊封接通过中间焊料完成陶瓷和金属结构之间的连接。
该方式通常具有：
- 连接强度较高；
- 工艺稳定；
- 适合工业化应用。
常用于：
- 功率器件；
- 工业电子；
- 高温环境产品。
LTCC多层陶瓷封装
LTCC（低温共烧陶瓷）是一种多层陶瓷制造技术。
通过多层陶瓷叠加，可以在内部形成：
- 导电线路；
- 电极结构；
- 三维连接通道。
其特点包括：
- 小型化能力较强；
- 高频性能较好；
- 集成度较高。
因此，LTCC常用于微型电子、高频器件等领域。
陶瓷与金属复合封装
陶瓷与金属结合，可以发挥两种材料的特点：
陶瓷主要提供：
- 绝缘性能；
- 结构稳定性。
金属主要提供：
- 导热能力；
- 机械连接能力。
该方案适用于对可靠性、散热和结构强度有要求的电子设备。

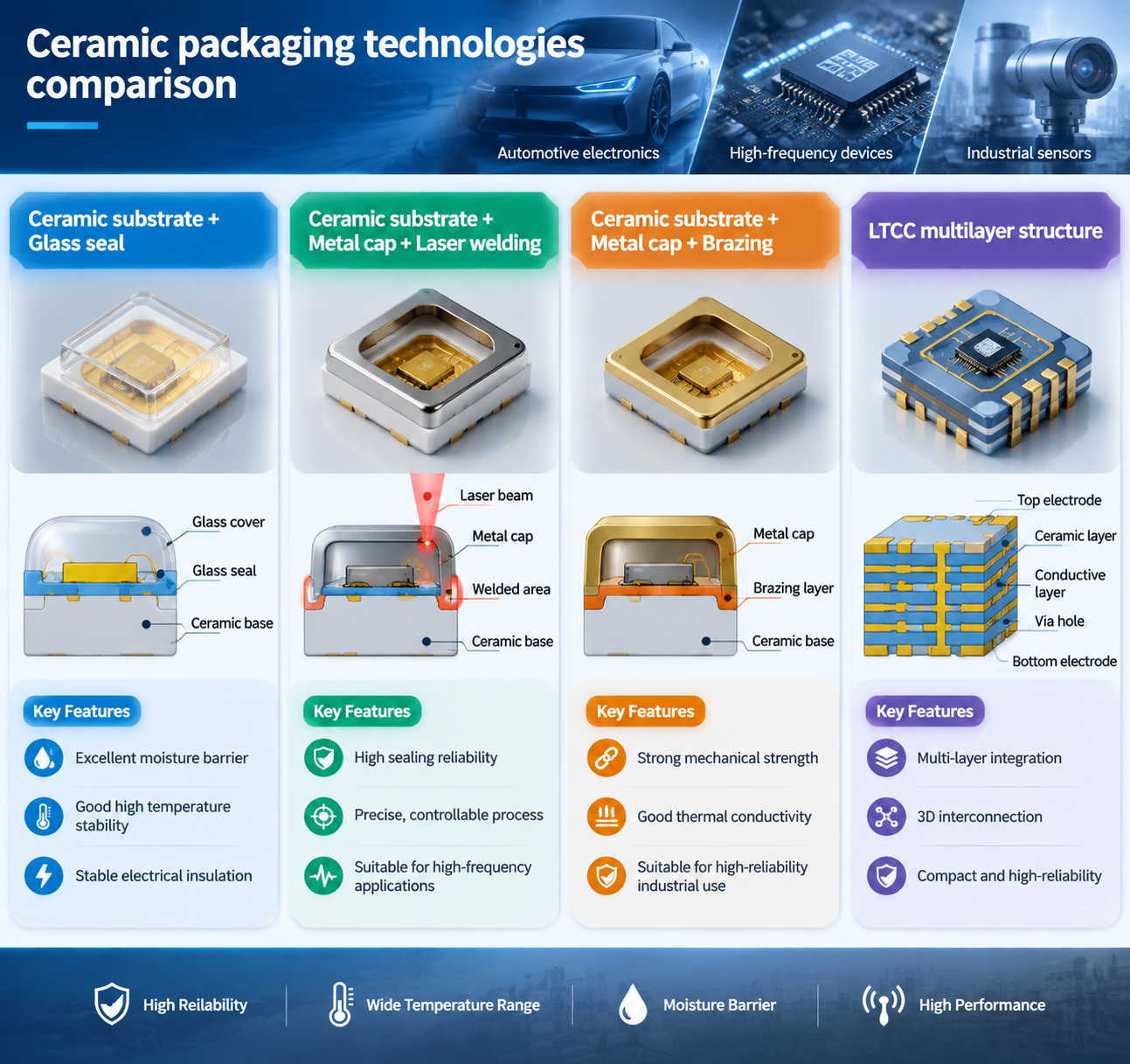

不同陶瓷封装方案如何选择？
| 封装方案 | 气密特点 | 工艺特点 | 常见应用 |
|---|---|---|---|
| 玻璃釉封接 | 气密性能较好 | 工艺成熟 | 光电器件、传感器 |
| 激光焊接 | 气密要求较高时常采用 | 精度要求较高 | 汽车电子、高可靠电子 |
| 钎焊封接 | 连接稳定 | 适合工业应用 | 功率器件、工业电子 |
| LTCC | 支持多层结构 | 集成能力较强 | 高频、小型化电子 |
| 陶瓷+金属复合 | 兼顾绝缘和导热 | 结构设计要求较高 | 高性能电子设备 |
实际选型时，需要结合：
- 工作环境湿度；
- 工作温度范围；
- 产品尺寸要求；
- 使用寿命要求；
- 成本和批量需求。
陶瓷封装水汽阻隔的核心原理
很多人认为陶瓷封装防潮主要依靠陶瓷材料本身不吸水，但实际情况更加复杂。
水汽进入封装内部的路径通常包括：
- 封接界面；
- 微裂纹；
- 材料孔隙；
- 引脚连接区域；
- 制造过程中的污染区域。
因此，陶瓷封装的防潮能力取决于整个封装系统，而不是单一材料。
封接界面为什么影响气密性？
封接区域连接陶瓷、金属以及玻璃等不同材料，是整个封装结构中的关键位置。
如果出现：
- 空洞；
- 裂纹；
- 应力集中；
- 界面结合不足；
水汽可能沿缺陷路径进入内部。
实际生产中，封接质量通常需要结合材料匹配、表面处理和工艺控制共同保证。
陶瓷、金属和玻璃材料如何形成密封结构？
典型工艺流程包括：
- 陶瓷表面处理；
- 金属化处理；
- 添加封接材料；
- 高温连接；
- 形成稳定封装界面。
其中，金属化层能够改善陶瓷与金属之间的结合效果，提高结构稳定性。
微裂纹和污染为什么会影响水汽阻隔？
微小缺陷可能成为水汽进入通道。
常见影响因素包括：
- 加工过程中产生的表面损伤；
- 粉尘残留；
- 有机污染；
- 表面氧化。
因此，封装生产过程中的清洁控制和质量检测非常重要。
小尺寸陶瓷封装是否更容易控制水汽？
封装尺寸缩小后，并不代表水汽控制一定更容易。
虽然内部空间减少，但同时也会带来：
- 加工精度要求提高；
- 封接难度增加；
- 微小缺陷影响更加明显。
对于微型化封装，需要更加关注材料匹配和工艺稳定性。
陶瓷封装水汽阻隔可靠性如何测试？
判断陶瓷封装水汽阻隔能力，通常需要结合多种检测方式。
常见测试包括：
氦质谱检漏
氦质谱检漏主要用于检测封装是否存在泄漏路径。
通过检测氦气进入或逸出的情况，可以判断封装气密性。
内部水汽检测
内部水汽检测用于了解封装腔体内的湿度情况。
该测试可以帮助评估封装内部环境是否满足器件长期运行要求。
湿热测试
湿热测试用于模拟高温高湿环境。
通过长期暴露测试，可以观察器件性能变化和封装可靠性。
热循环测试
热循环测试用于评估不同温度变化条件下，封装材料之间因热膨胀差异产生的影响。
陶瓷封装水汽阻隔方案应用场景
高功率LED封装
高功率LED工作过程中会产生较高热量，同时部分应用环境存在湿度、紫外辐射等影响。
陶瓷封装可以帮助提高结构稳定性，降低长期环境变化对器件的影响。
UV LED应用
UV LED通常对封装材料稳定性要求较高。
由于紫外辐射可能加速部分材料老化，因此需要关注：
- 材料耐候性；
- 水汽阻隔能力；
- 长期光学稳定性。
汽车电子
汽车电子设备可能长期面对：
- 温度变化；
- 振动；
- 潮湿环境。
封装结构需要同时考虑气密性、机械可靠性以及长期使用要求。
工业传感器
工业现场环境复杂，传感器可能需要长期运行。
陶瓷封装能够为内部敏感元件提供更加稳定的工作环境。
陶瓷封装水汽阻隔方案选型需要关注哪些因素？
选择方案时，可以重点考虑以下方面：
- 使用环境：是否存在高湿、高温、腐蚀等条件；
- 可靠性要求：产品需要运行多久以及允许的失效风险；
- 封装尺寸：结构空间是否限制封装方案；
- 工艺匹配：材料和封接方式是否适合现有制造流程；
- 成本要求：批量生产时需要平衡性能和制造投入。
常见问题解答
陶瓷封装一定比塑料封装防水吗？
不一定。
陶瓷封装通常具有较好的稳定性和低吸湿特点，但最终防潮能力取决于整体结构、封接工艺和制造质量。不同应用需要根据环境条件和可靠性要求选择。
陶瓷封装水汽主要从哪里进入？
多数情况下，水汽并不是通过陶瓷主体进入，而是通过封接界面、微裂纹、孔隙或连接区域进入封装内部。
如何判断陶瓷封装是否满足气密要求？
通常需要结合氦质谱检漏、内部水汽检测、湿热测试以及热循环测试等方法进行综合判断。
LED为什么需要关注陶瓷封装水汽阻隔？
高功率LED和UV LED长期工作时会受到热量、湿度和光辐射影响，稳定的封装结构有助于降低材料老化和性能下降风险。
陶瓷封装方案应该优先考虑材料还是工艺？
两者需要结合考虑。
陶瓷材料提供基础性能，而封接结构、制造过程和检测方法共同决定最终水汽阻隔效果。
