陶瓷侧发光灯珠(选型、封装与应用指南)

陶瓷侧发光灯珠兼顾侧面出光、小型化与散热需求，适用于背光模组、显示设备、汽车电子及工业设备。选型时应重点关注尺寸、功率、发光角度、色温和散热条件。

陶瓷侧发光灯珠是什么？

陶瓷侧发光灯珠是一种采用陶瓷材料进行封装，并通过灯珠侧面出光的LED光源。与常见顶部发光LED相比，侧发光结构更容易与导光板、反射结构等配合，因此在空间受限的显示和背光产品中较为常见。

陶瓷基板除了用于固定LED芯片，还承担热传导作用。对于需要长时间工作的产品，封装材料、芯片工作温度以及整机散热设计都会影响灯珠的稳定性。

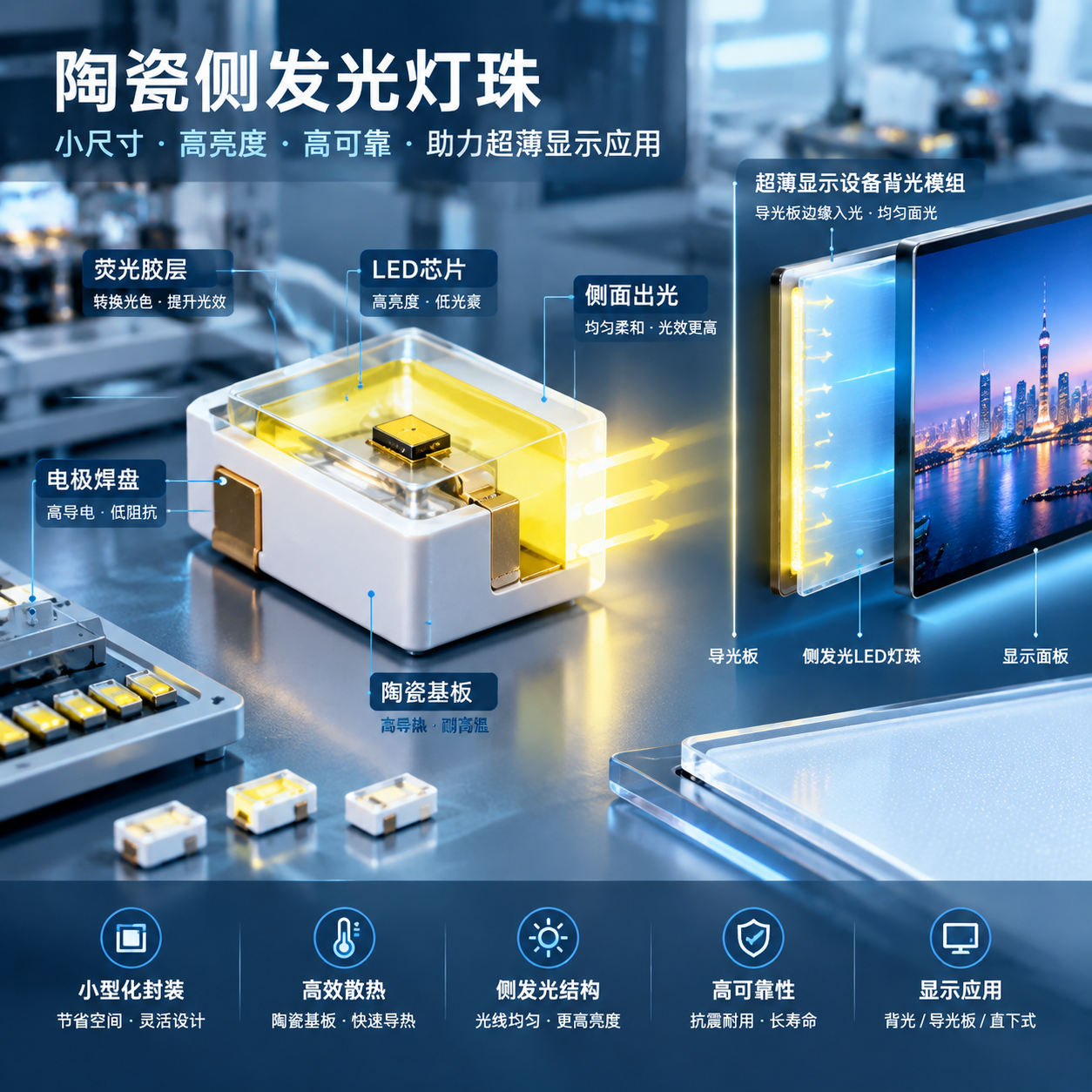

陶瓷侧发光灯珠的结构

常见陶瓷侧发光灯珠主要包括：

• LED芯片
• 陶瓷基板
• 金线或倒装连接结构
• 荧光胶层
• 电极焊盘
• 光学透镜结构

具体结构会根据灯珠尺寸、功率、发光颜色和应用需求有所不同。

陶瓷基板的一项重要作用是提供稳定的热传导路径。LED长时间工作产生的热量，需要通过封装、焊盘、PCB以及整机散热结构逐步传递出去，因此不能只根据基板材料判断最终散热效果。

为什么会采用侧发光结构？

对于超薄显示设备或背光模组而言，灯珠安装位置和光线进入导光板的方向会直接影响结构设计。

侧发光LED可以安装在导光板边缘，使光线沿侧面进入导光板，在有限空间内实现背光照明。因此，这类灯珠常见于工业显示屏、控制面板、智能设备等产品。

陶瓷侧发光灯珠有哪些特点？

陶瓷材料有利于热管理

LED的工作温度会影响光衰、稳定性和使用寿命。陶瓷材料具有耐热和热稳定方面的特性，在合理的封装和散热设计下，可以为芯片提供较稳定的工作环境。

对于高亮度或长时间工作的设备，仅关注灯珠额定功率并不够，还需要结合PCB焊盘、散热路径和工作电流进行综合判断。

小尺寸适合紧凑型产品

陶瓷侧发光灯珠可以根据产品结构设计成不同尺寸，原素材中提到的0603、0805、1206等规格，可用于空间有限的电子设备。

常见应用包括：

• 手机及其他电子设备背光
• 工业显示屏
• 智能设备
• 小型控制面板

实际尺寸选择需要结合导光板厚度、安装空间、焊盘尺寸和所需亮度确定。

适合对稳定性要求较高的应用

陶瓷封装具有较好的耐温和热稳定特性。在汽车电子、工业控制、医疗设备等长期运行场景中，除了灯珠本身，还需要重点考察驱动电流、工作温度、焊接工艺和整机散热条件。

因此，陶瓷封装的优势需要放到完整的应用环境中判断，而不能单独理解为灯珠一定具有更长的使用寿命。

陶瓷侧发光灯珠与硅胶侧发光灯珠有什么区别？

如果产品需要较高亮度、长时间工作，同时安装空间有限，可以重点考察陶瓷侧发光方案。

如果产品工作功率较低，并且成本控制是主要考虑因素，则可以同时比较普通侧发光灯珠。

陶瓷侧发光灯珠有哪些封装类型？

陶瓷贴片LED灯珠

陶瓷贴片LED灯珠可以采用SMT自动贴装方式，适合需要批量生产的电子产品。

常见应用包括：

• 背光模组
• 工业显示设备
• 智能电子设备

选型时需要确认灯珠尺寸、电极布局、回流焊要求以及PCB焊盘设计是否匹配。

陶瓷插式LED灯珠

插式结构的LED灯珠采用引脚进行安装，焊接方式与贴片产品不同。

这类产品可以应用于：

• 手电筒
• 工业照明
• 指示设备

如果产品对机械固定、安装方式或散热路径有特殊要求，需要结合整机结构选择。

陶瓷金属杯LED灯珠

陶瓷金属杯LED通常结合金属杯结构进行光学设计，可以用于需要较强聚光效果的照明产品。

常见应用包括户外照明和专业照明设备。实际光斑、出光角度和光强表现，还需要结合芯片、透镜以及反射结构判断。

陶瓷侧发光灯珠如何应用于背光模组？

侧发光LED为什么适合背光？

背光模组通常需要在有限厚度内完成光线耦合、传导和均匀扩散。侧发光灯珠可以布置在导光板边缘，让光线从侧面进入导光板。

对于超薄显示结构而言，这种出光方式能够减少部分空间限制，但最终效果仍取决于灯珠发光角度、导光板结构、光学膜材和灯珠间距等因素。

背光选型需要关注哪些参数？

实际项目中，还需要确认正向电压、工作电流、发光颜色、光通量以及灯珠之间的间距。

陶瓷大功率LED灯珠适合手电筒吗？

高亮度手电筒需要灯珠在较高工作电流下持续工作，因此热管理是选型中的重要因素。

陶瓷LED可以用于这类产品，但最终输出能力不能只看灯珠材料。灯珠功率、驱动电流、光通量、色温以及手电筒本身的散热结构都需要配合。

手电筒选择陶瓷LED时关注什么？

建议重点确认：

• 额定功率
• 工作电流
• 色温
• 光通量
• 发光角度
• 散热结构
• 驱动方式

如果手电筒需要持续高亮输出，还需要考虑灯珠在实际工作电流下的温升情况，而不是只参考实验条件下的峰值参数。

陶瓷基板LED灯珠如何进行SMT贴装？

陶瓷贴片LED可以配合自动化SMT生产线进行贴装，常见流程包括：

1. PCB焊盘设计
2. 锡膏印刷
3. 自动贴片
4. 回流焊接
5. 光电测试

焊接过程中需要注意什么？

回流焊温度曲线应按照灯珠供应商提供的规格要求进行设置，避免超过器件允许范围。

同时需要注意：

• PCB焊盘尺寸与灯珠电极保持匹配
• 控制回流焊温度和时间
• 避免贴装和生产过程中的机械冲击
• 合理设计散热焊盘及热传导路径
• 焊接后进行必要的光电性能检查

对于批量生产产品，焊接工艺稳定性会直接影响灯珠的一致性和可靠性。

陶瓷侧发光灯珠寿命受哪些因素影响？

LED的使用寿命不是一个只由封装材料决定的固定数字。工作温度、驱动电流、散热设计、封装工艺和使用环境都会产生影响。

陶瓷LED灯珠可以使用多久？

原有资料中提到，高品质陶瓷侧发光LED灯珠通常可以达到50000小时以上的使用寿命。实际使用周期需要结合具体产品规格、工作条件以及寿命判定标准确认，因此采购时应以供应商提供的规格书和寿命条件为准。

影响寿命的主要因素

主要包括：

• 工作温度
• 驱动电流
• 散热设计
• 封装工艺
• 使用环境

如果灯珠长期处于高温、高电流环境，即使封装材料具有较好的耐热性能，也可能出现光衰加快等问题。

陶瓷LED灯珠如何选择驱动功率？

LED通常需要稳定的恒流驱动。驱动电流波动过大，可能导致亮度变化、发热增加，并影响长期稳定性。

原有资料中的功率应用参考如下：

这类功率划分只能作为初步参考。实际选型还需要根据芯片规格、正向电压、驱动电流、光通量以及散热条件确定。

恒彩电子陶瓷侧发光灯珠有哪些产品方向？

深圳市恒彩电子有限公司专注LED灯珠研发、封装和生产，并提供OEM/ODM定制服务。其产品方向包括：

如果项目涉及特殊尺寸、颜色、功率、光谱或发光角度，实际采购时应根据具体规格确认是否支持定制，以及样品和量产条件。

陶瓷侧发光灯珠采购时需要确认哪些参数？

采购不能只看灯珠名称。对于背光、汽车电子、工业设备等不同产品，实际需求差异较大。

供应商需要重点确认什么？

可以从以下几个方面进行核对：

• 是否具备自主LED封装能力
• 是否支持产品定制
• 是否具备相应检测设备
• 是否具有稳定的生产能力
• 是否有相关行业应用经验

灯珠规格需要确认什么？

建议在询价和打样阶段明确：

• 尺寸
• 功率
• 正向电压
• 工作电流
• 色温或发光颜色
• 光效
• 光通量
• 发光角度
• 包装方式
• 交付周期

对于侧发光产品，还应提供导光板或实际安装结构信息。这样可以更准确地判断灯珠尺寸、出光角度和亮度是否匹配。

陶瓷侧发光灯珠的应用趋势

随着显示设备和电子产品不断向小型化发展，LED灯珠需要在有限空间内兼顾亮度、尺寸和热管理。

Mini LED、智能照明等应用也在推动LED向更小尺寸、更高亮度和更低功耗方向发展。

目前可以关注的应用方向包括：

• 汽车照明
• 机器视觉
• 医疗光源
• 植物照明
• 高端显示

具体产品是否适合这些场景，需要根据光谱、功率、工作温度、寿命要求和光学结构逐项确认。

陶瓷侧发光灯珠常见问题

Q1：陶瓷侧发光灯珠是什么？

陶瓷侧发光灯珠是一种采用陶瓷材料进行封装，并通过侧面出光的LED产品，常用于背光显示、电子设备和部分照明应用。

Q2：侧发光LED灯珠有哪些类型？

常见类型包括陶瓷侧发光、硅胶侧发光以及带透镜的侧发光结构。不同产品在材料、尺寸、散热和光学结构方面存在差异。

Q3：陶瓷LED灯珠寿命是多少？

部分高品质陶瓷LED灯珠的标称寿命可以达到50000小时以上，但实际寿命与工作温度、驱动电流、散热条件、封装工艺和使用环境有关，应以具体产品规格为准。

Q4：陶瓷LED灯珠怎么焊接？

陶瓷贴片LED通常采用SMT贴装和回流焊接。生产时需要按照器件规格控制回流焊温度和时间，同时做好PCB焊盘及散热设计。

Q5：陶瓷侧发光灯珠适合哪些行业？

常见应用包括背光显示、汽车电子、手电筒、医疗设备、工业视觉和智能照明。具体是否适用，需要根据产品的尺寸、功率、光学和散热要求进行判断。

Q6：选择陶瓷侧发光灯珠时，最需要关注什么？

如果用于背光模组，应重点关注尺寸、发光角度、色温、光通量和灯珠间距；如果用于高亮照明，则需要进一步确认功率、驱动电流、散热结构和工作温度。

Q7：陶瓷侧发光灯珠是否一定比普通侧发光灯珠更好？

不能单独根据封装材料判断。陶瓷材料在耐热和热管理方面具有一定优势，但最终性能还与芯片、封装结构、驱动方式、PCB以及整机散热设计有关。实际项目应根据使用条件进行比较。
