陶瓷灯珠电流(电流与结温匹配指南)

了解陶瓷灯珠电流与结温匹配方法，掌握工作电流、热阻、散热条件之间的关系，帮助进行更合理的LED选型。

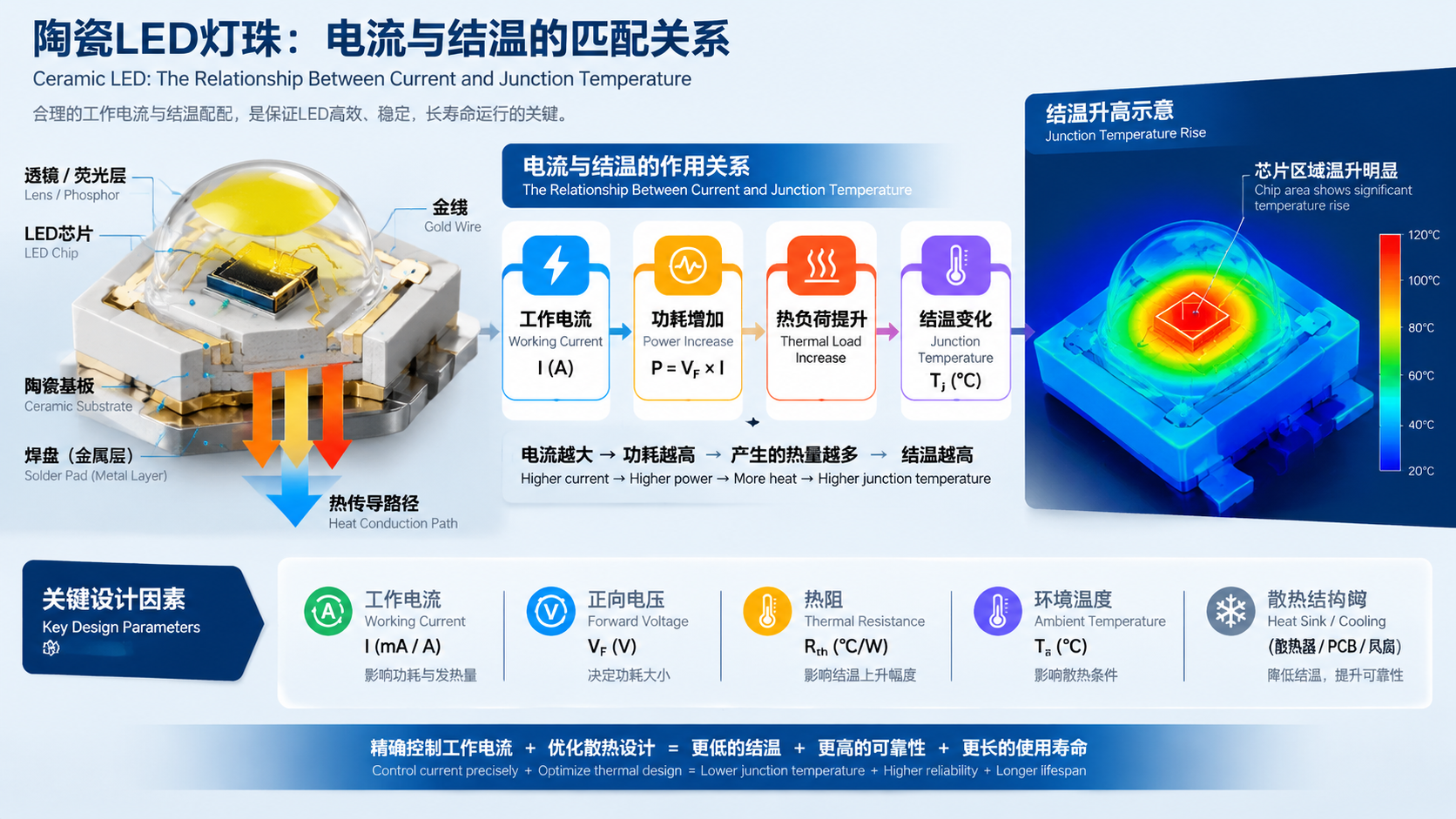

陶瓷灯珠电流为什么需要匹配结温？

陶瓷灯珠电流不仅影响光输出，也直接影响LED芯片产生的热量。提高工作电流通常可以增加亮度，但同时会增加功耗和热负荷。如果热量无法及时传递，芯片结温会持续升高，进而影响长期稳定性。

因此，陶瓷灯珠选型不能只关注额定功率或最大电流，还需要综合考虑工作电流、正向电压、热阻、环境温度和散热结构。

最大额定电流通常代表器件可承受的边界条件，并不等于长期推荐工作点。实际应用中，更重要的是控制芯片结温。

陶瓷封装对散热有什么帮助？

陶瓷灯珠通常采用陶瓷材料作为芯片承载结构，例如部分高导热陶瓷材料可帮助缩短热传递路径。相比部分传统封装结构，陶瓷封装在高功率LED应用中具有较好的热管理潜力。

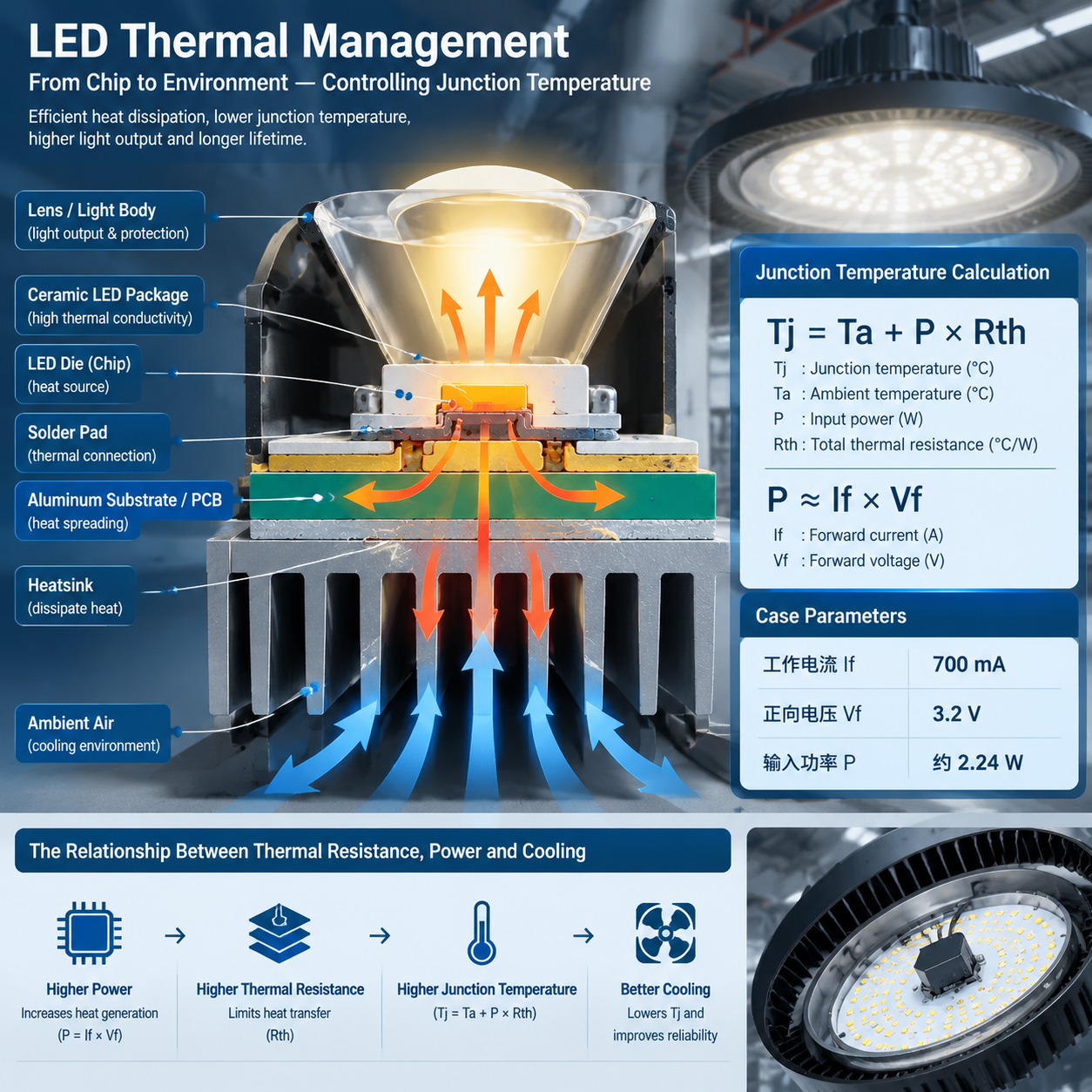

但需要注意，灯珠本身导热能力较好，并不代表整个灯具散热一定良好。实际热量仍需要经过：

• 灯珠焊盘；
• PCB或基板；
• 散热器；
• 灯体结构；
• 周围空气环境。

其中任意环节热阻过高，都可能导致结温升高。

陶瓷灯珠电流与结温如何计算？

工程设计中常用以下公式估算结温：

Tj = Ta + P × Rth

其中：

• Tj：芯片结温；
• Ta：环境温度；
• P：LED产生的热功率；
• Rth：热阻。

在快速估算时，可以使用：

P ≈ If × Vf

即：

输入功率 ≈ 工作电流 × 正向电压

例如，一颗LED工作电流为700mA，正向电压为3.2V，则输入功率约为2.24W。实际结温还会受到光电转换效率、PCB结构、散热器尺寸和安装环境影响，因此最终仍需要结合实际测试确认。

1W至5W陶瓷灯珠电流选择参考

以上范围用于初步选型，具体工作电流仍需要根据芯片规格、散热条件和产品要求确定。

不同应用场景下的电流设计注意事项

手电筒应用

手电筒通常需要兼顾亮度、体积和续航。灯珠通常会安装在金属灯杯或铝合金结构中，通过灯体帮助散热。

设计时需要关注：

• 灯珠与散热结构接触是否良好；
• 长时间点亮后的温升；
• 电池输出变化对驱动电流的影响。

工业照明应用

工矿灯、投光灯等产品通常需要长时间连续运行，更关注稳定性。

常见设计方向包括：

• 使用恒流驱动；
• 增加散热面积；
• 优化铝基板和散热器结构；
• 按实际环境温度验证结温。

机器视觉和特殊光源应用

部分机器视觉光源可能采用脉冲驱动。需要区分脉冲峰值电流和连续工作电流，不能直接将脉冲参数用于长期运行设计。

高电流驱动时的散热设计要点

陶瓷灯珠在高电流工作时，需要建立完整热路径。

重点关注：

• 铝基板导热能力；
• 灯珠焊盘设计；
• 导热材料厚度；
• 散热器尺寸；
• 安装环境温度。

导热硅脂、导热垫等材料主要用于减少接触间隙，但并不是越厚越好，实际应用需要根据结构控制热阻。

陶瓷灯珠焊接可靠性注意事项

陶瓷基板具有较好的耐热性能，但材料本身可能受到机械冲击影响。在生产和装配过程中，应避免：

• 夹具直接挤压灯珠；
• PCB弯曲变形；
• 焊后强行调整位置；
• 表面受到硬物撞击。

回流焊工艺需要根据具体灯珠型号、焊膏和PCB条件进行调整，不能只参考单一温度参数。

如何测试陶瓷灯珠安全驱动电流？

测试实际应用中的安全驱动电流时，建议采用逐步增加电流的方法。

测试流程通常包括：

1. 使用恒流电源记录工作参数；
2. 逐步提升电流并等待温度稳定；
3. 记录温度、正向电压和光输出变化；
4. 根据长期使用目标确定工作点。

测试过程中，不仅需要观察灯珠是否正常点亮，还需要关注亮度稳定性、色温变化和温升情况。

结温对陶瓷LED寿命的影响

结温长期升高会增加芯片和封装材料的热应力，可能影响光通量保持、色度稳定性和材料可靠性。

工程设计中常见参考：

具体允许范围仍需依据LED产品规格和实际应用条件确认。

陶瓷灯珠电流选择常见问题

只看最大电流是否合理？

不合理。最大电流通常是限制参数，长期工作电流需要结合散热条件和结温设计。

为什么25℃测试通过，高温环境可能不稳定？

环境温度升高后，散热器与空气之间的温差降低，散热能力可能下降，因此需要按照实际最高环境温度进行验证。

普通电源能否直接驱动陶瓷灯珠？

LED属于电流敏感器件，实际应用中通常需要匹配恒流驱动方案，以减少电流波动造成的热冲击。

恒彩电子陶瓷灯珠选型需要关注哪些参数？

在陶瓷灯珠项目开发中，除了功率等级，还需要确认以下参数：

恒彩电子提供包括陶瓷系列LED、大功率LED光源等产品方向。在实际选型时，应结合灯珠参数和整灯热设计共同确认工作电流。

陶瓷灯珠电流设计的核心，是让电流、功率、热阻和结温保持匹配关系。对于长期工作的照明设备，应通过计算和实测确定合理工作点，而不是单纯追求更高驱动电流。
