掌握SMD灯珠焊接方法，可以帮助解决焊接不牢、灯珠不亮、过热损坏等问题。本文介绍手工焊、回流焊流程、温度控制及常见故障处理。
什么是SMD灯珠焊接？为什么焊接质量重要？
SMD灯珠焊接是通过焊锡材料将表面贴装LED灯珠固定在线路板（PCB）上的工艺过程，使灯珠与线路形成稳定的电连接。
常见应用包括LED灯带、显示屏、商业照明、智能灯具以及汽车照明等。SMD2835、SMD5050、SMD3528等型号因体积小、安装方便，被广泛应用于不同LED产品中。
LED灯珠内部包含芯片和精密连接结构，焊接过程中的温度、时间以及操作方式都会影响灯珠可靠性。
影响焊接质量的主要因素包括：
- 焊接温度控制
- 加热时间长短
- 助焊剂使用情况
- 防静电措施
- 焊点连接可靠性
实际生产和维修过程中，很多灯珠异常问题并不是来自灯珠本身，而是由于焊接过程中出现虚焊、过热或极性安装错误导致。
SMD灯珠焊接需要哪些工具和材料？
进行SMD灯珠焊接前，需要准备合适的工具和辅助材料。
| 工具 | 作用 |
|---|---|
| 恒温烙铁 | 适用于小批量焊接和维修 |
| 热风枪 | 用于拆换局部SMD灯珠 |
| 助焊剂 | 改善焊锡流动性，减少虚焊 |
| 焊锡丝 | 用于连接焊盘 |
| 防静电镊子 | 固定和调整灯珠位置 |
| 万用表 | 检测线路和电性能 |
由于LED芯片对静电较敏感，焊接环境建议做好防静电处理，例如使用防静电手环、防静电工作台等。
SMD灯珠手工焊接方法详细步骤
清洁PCB焊盘
焊接前，需要先清理PCB焊盘表面的灰尘、氧化物和残留物。
通常可以使用酒精进行清洁，保证焊盘表面干净，有助于提高焊接稳定性，降低虚焊风险。

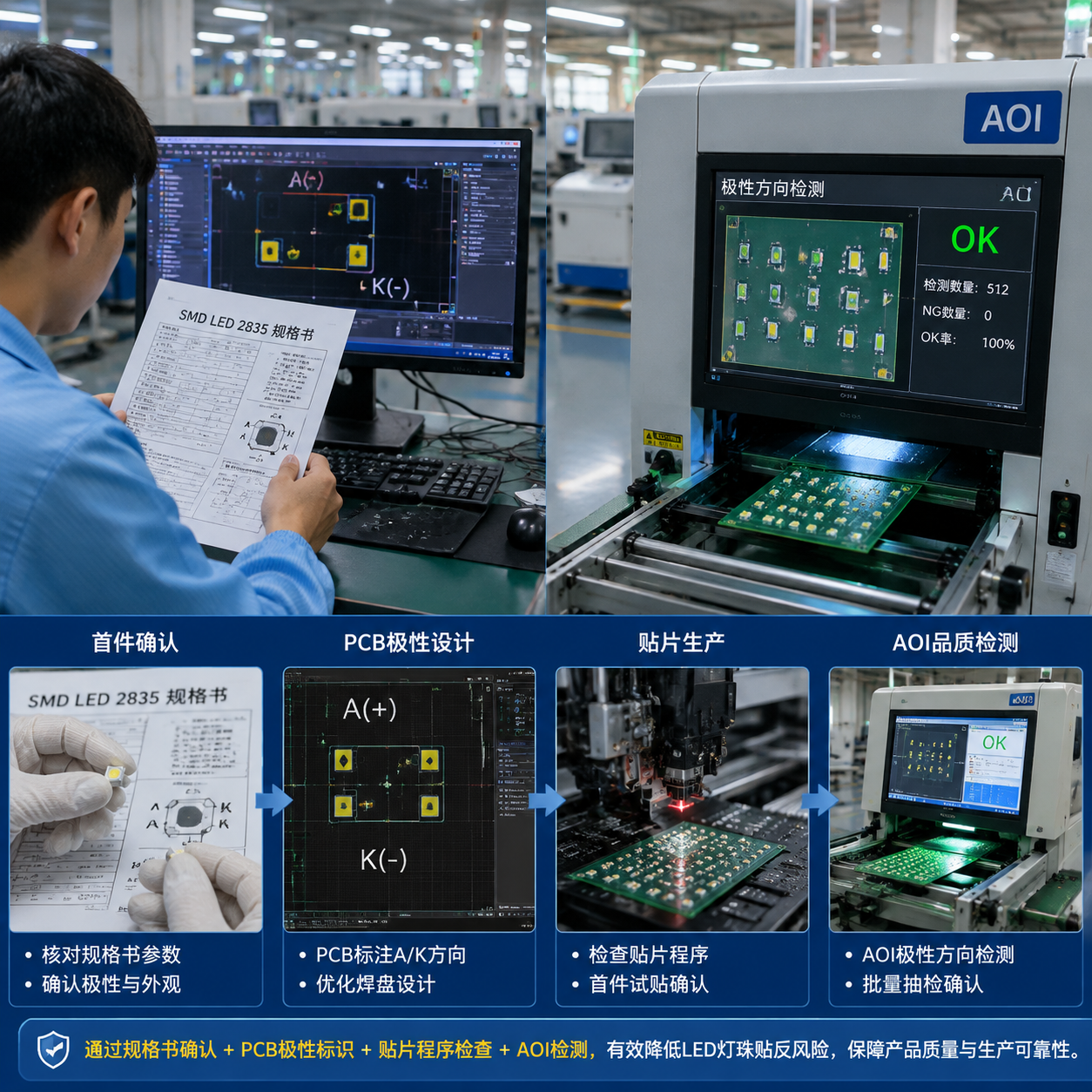

确认灯珠正负极方向
不同型号的SMD灯珠极性标识方式可能不同，常见判断方式包括：
- 灯珠缺角位置
- 产品标记点
- PCB丝印标识
如果正负极安装错误，焊接完成后可能出现灯珠不亮的问题，因此定位前需要确认方向。
添加助焊剂并放置灯珠
在焊盘位置加入适量助焊剂，然后使用防静电镊子将灯珠放置到指定位置。
放置时需要保证灯珠与焊盘对应，避免出现偏移导致焊接不良。
完成两侧焊接
固定灯珠后，可以先焊接一侧焊点，再调整位置后焊接另一侧。
手工焊接时需要控制加热时间，避免烙铁长时间接触灯珠造成热损伤。
LED灯珠焊接的关键不是单纯提高温度，而是在合适温度下缩短加热时间，减少芯片受到的热冲击。

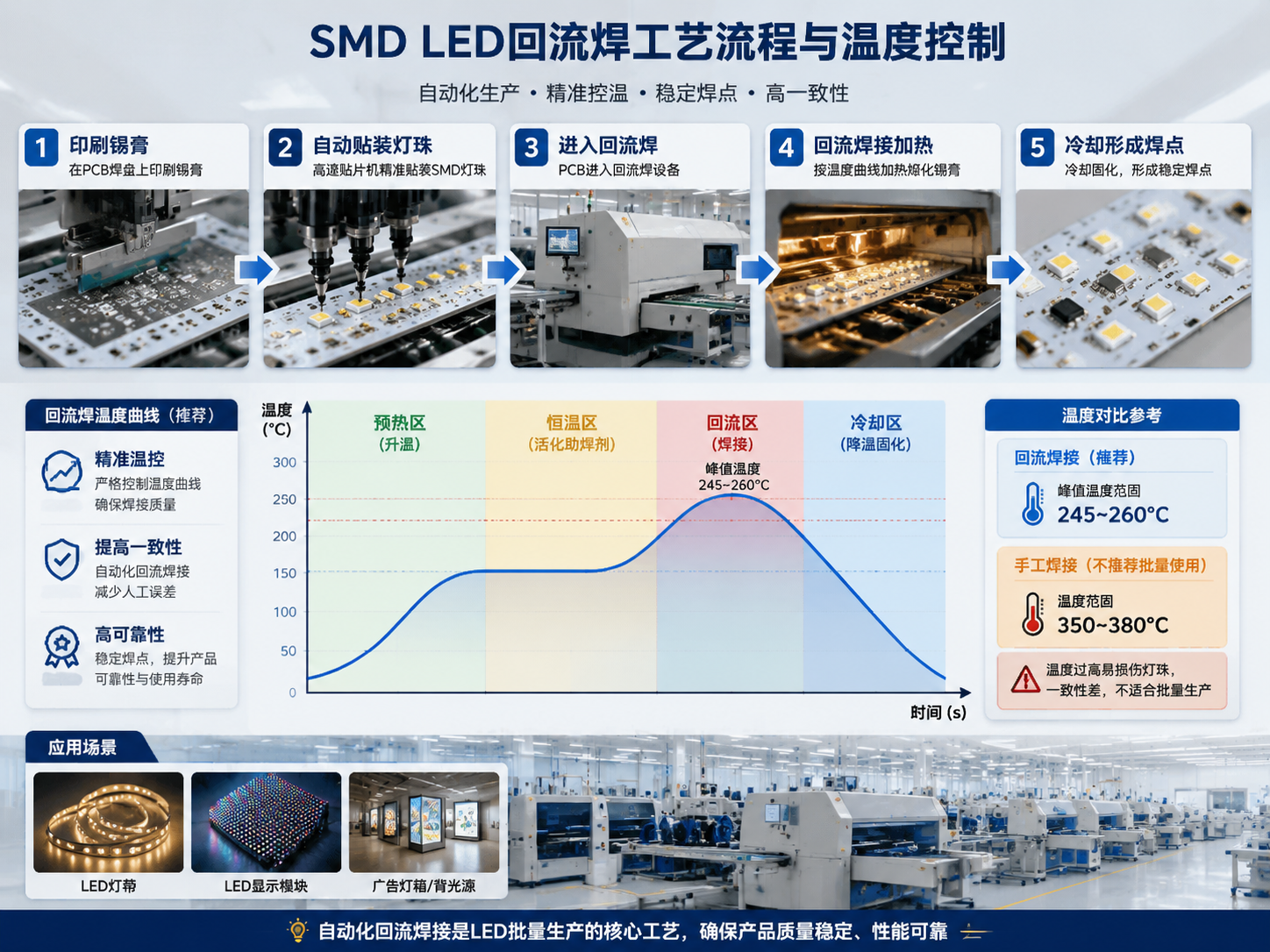

SMD灯珠回流焊方法：适合批量生产
在批量LED产品制造过程中，回流焊是常用的自动化焊接方式。
标准流程通常包括：
- PCB表面印刷锡膏。
- 自动贴装SMD灯珠。
- 进入回流焊设备。
- 按设定温度曲线完成加热。
- 冷却后形成稳定焊点。
回流焊适合大批量生产，能够提高焊接一致性，减少人工操作带来的误差。
对于LED灯带、显示模块等产品生产，需要根据灯珠型号、锡膏类型和PCB设计调整回流焊参数。
手工焊、热风枪、回流焊有什么区别？
| 焊接方式 | 适用场景 | 特点 |
|---|---|---|
| 手工焊 | 维修、样品制作 | 操作灵活，适合少量焊接 |
| 热风枪 | 更换单颗灯珠 | 局部加热，方便拆装 |
| 回流焊 | 批量生产 | 自动化程度高，焊接一致性较好 |
SMD灯珠焊接温度和时间标准
手工焊接时，烙铁温度通常建议控制在350-380℃，单次接触焊点时间建议控制在3秒以内。
回流焊工艺中，峰值温度一般控制在245-260℃范围内，具体温度曲线需要结合锡膏类型、灯珠规格以及PCB设计进行调整。
焊接过程中需要避免：
- 长时间加热灯珠顶部
- 温度过高造成芯片损伤
- 焊锡过多导致短路

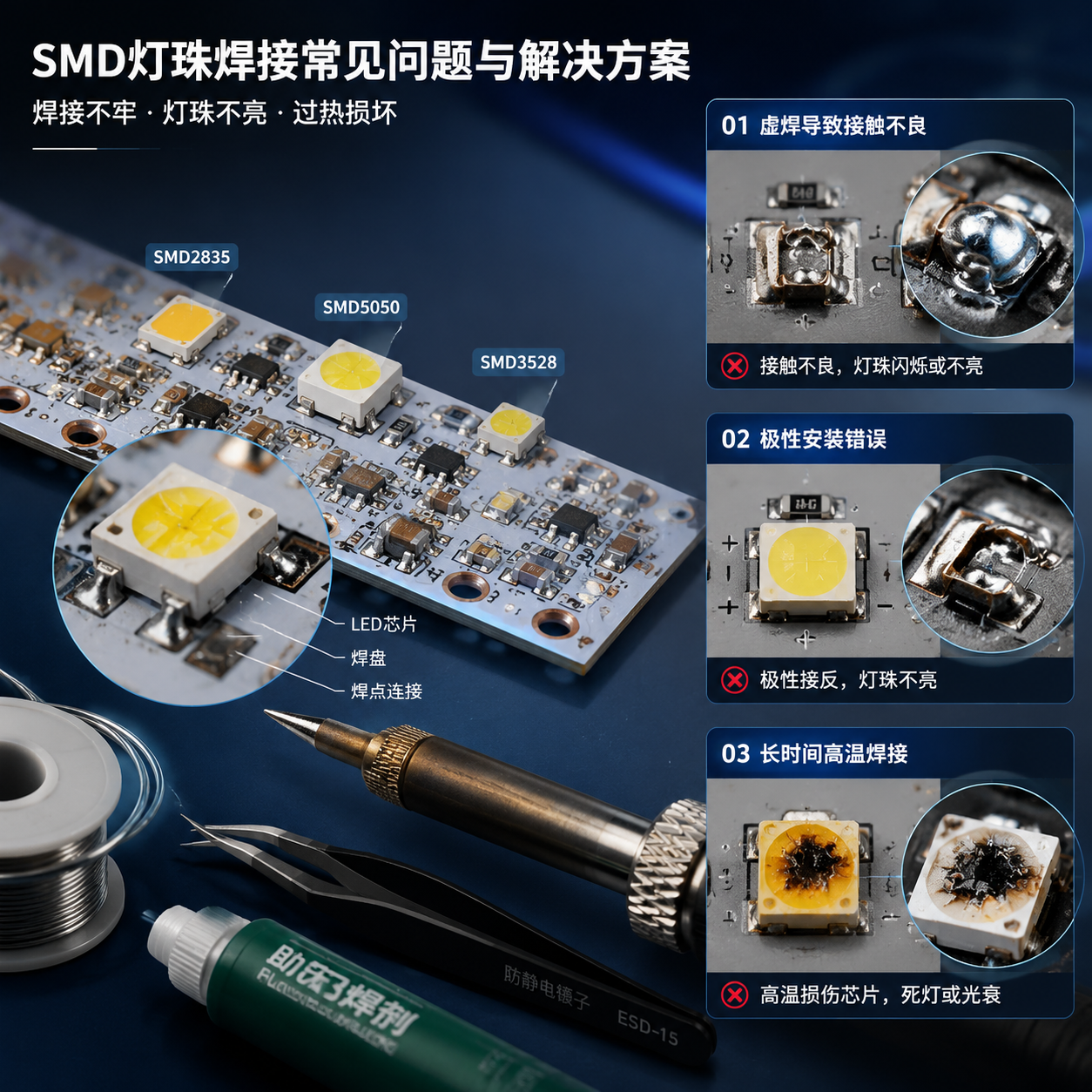

常见SMD灯珠焊接问题及解决方法
灯珠焊完不亮
可能原因包括：
- 灯珠正负极安装错误
- 焊点没有形成有效连接
- 灯珠受到热损坏
处理时可以检查灯珠方向，并使用万用表或LED测试工具确认线路状态。
灯珠闪烁
灯珠闪烁通常与以下情况有关：
- 焊点接触不良
- 焊锡量不足
- PCB焊盘氧化
可以重新清洁焊盘并补焊，确认焊接连接是否稳定。
灯珠被高温损坏
如果焊接时间过长，LED芯片可能因热量集中受到影响。
处理时需要控制烙铁温度和接触时间，避免直接长时间加热灯珠。
不同型号SMD灯珠焊接注意事项
SMD2835灯珠焊接方法
SMD2835常用于照明产品，焊接时需要关注焊盘匹配以及散热设计。
如果应用于高功率照明场景，还需要结合PCB散热结构进行评估。
SMD5050灯珠焊接方法
SMD5050常用于RGB灯带等产品。
由于内部结构相对复杂，焊接时需要注意极性方向，并避免快速升温造成热冲击。
SMD3528灯珠焊接方法
SMD3528尺寸较小，焊接时需要控制焊锡使用量，防止焊锡过多造成相邻焊盘短路。
LED灯珠焊接加工费用多少钱？
LED灯珠焊接加工成本会受到灯珠型号、生产数量、加工方式以及质量要求影响。
参考范围如下：
| 类型 | 加工费用参考 |
|---|---|
| SMD3528 | 约0.08-0.25元/颗 |
| SMD2835 | 约0.10-0.30元/颗 |
| SMD5050 | 约0.10-0.30元/颗 |
实际批量生产时，单颗加工成本通常会根据订单数量和工艺要求变化。

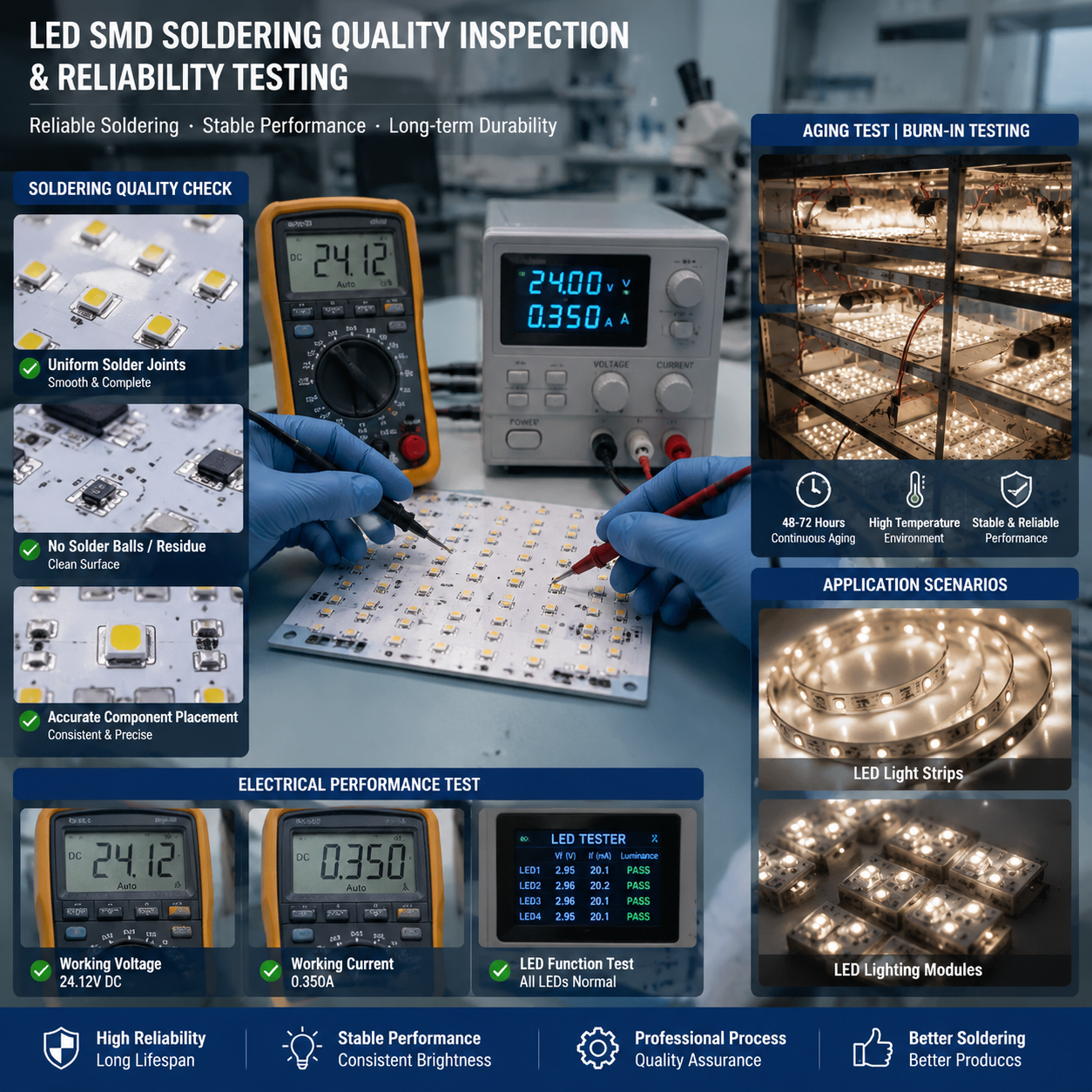

焊接完成后的检测方法
外观检查
检查焊点是否均匀，是否存在：
- 锡珠残留
- 灯珠偏移
- 焊接不完整
电性能测试
通过万用表或LED测试仪检测：
- 发光状态
- 工作电压
- 电流情况
老化测试
批量产品通常还需要进行点亮测试，观察长时间运行后的稳定性。
恒彩电子SMD灯珠产品与焊接支持
恒彩电子提供LED灯珠研发、生产及供应服务，产品涵盖SMD2835、EMC3030、SMD5050、SMD3528、RGB系列以及高显指LED光源等。
在LED灯珠应用过程中，合理选择封装型号、匹配焊接工艺，并结合实际使用环境进行检测，有助于提高产品稳定性。
SMD灯珠焊接常见问题FAQ
SMD灯珠可以直接用烙铁焊吗？
可以。小批量维修或样品制作时，可以使用恒温烙铁焊接，但需要控制温度和接触时间，避免损伤灯珠。
SMD灯珠焊接需要多少温度？
手工焊接通常建议350-380℃，回流焊峰值温度一般控制在260℃以内，具体参数需要根据灯珠和焊接材料调整。
灯珠焊接后不亮怎么办？
可以依次检查灯珠极性、焊点连接情况以及灯珠是否受到损坏，再进行补焊或更换。
SMD灯珠和插件LED焊接有什么区别？
SMD灯珠采用表面贴装方式，适合自动化生产；插件LED需要穿孔安装，焊接方式和生产流程不同。
SMD灯珠焊接时为什么容易出现虚焊？
常见原因包括焊盘氧化、焊锡不足、助焊剂使用不当或焊接温度和时间控制不合理。实际排查时，需要结合焊点外观和电性能测试确认。
