SMD灯珠正负极区分是贴片LED安装、维修和生产中的基础步骤。本文介绍如何通过外观标记、规格书以及万用表测试判断LED正负极，帮助减少贴装错误和检测问题。
SMD灯珠正负极为什么需要区分？
SMD灯珠属于贴片式LED光源，常用于照明产品、电子设备、汽车灯具、显示设备以及背光产品中。
LED内部采用半导体芯片结构，具有明确的电流方向要求。电流需要按照正确方向通过芯片，才能产生稳定的光输出。
如果SMD灯珠正负极连接错误，常见情况包括：
| 错误情况 | 可能结果 |
|---|---|
| 正负极接反 | 灯珠无法正常发光 |
| 反向电压过高 | LED芯片可能受到损伤 |
| 批量贴装方向错误 | PCB需要返工 |
| 长期异常工作 | 可能影响光衰和使用寿命 |
在单颗LED维修中，接反通常表现为灯珠不亮。但在批量生产环境中，如果贴片方向错误，可能导致整批PCB出现异常，增加返修和检测成本。
因此，在PCB设计、贴装生产和品质检测过程中，需要提前确认SMD LED极性方向。

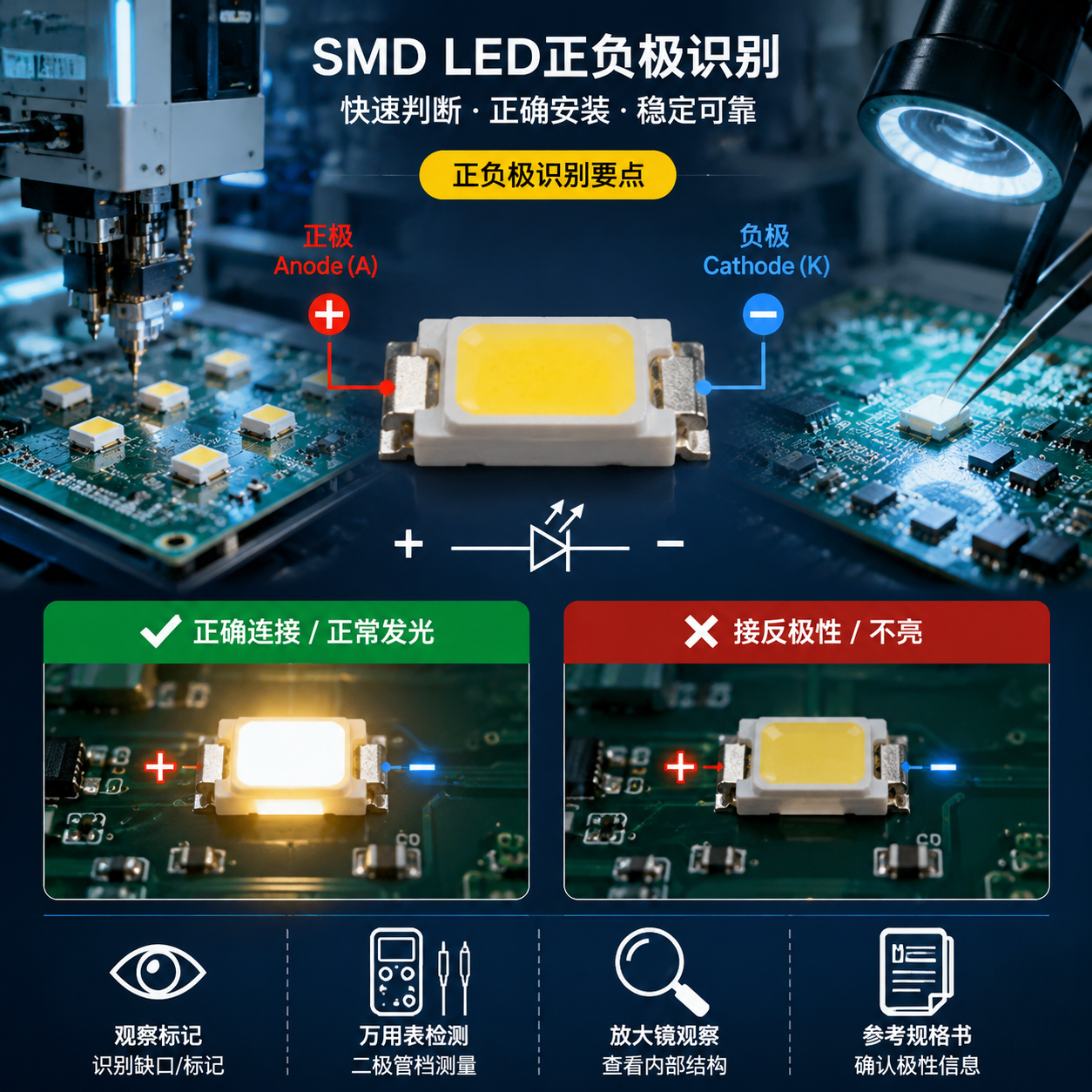

SMD灯珠正负极怎么看？
不同厂家、不同封装尺寸的SMD LED，极性标识方式可能存在差异。常见判断方法主要有以下几种：
| 判断方法 | 适用场景 | 准确性 | 操作难度 |
|---|---|---|---|
| 查看外观标记 | 日常安装、维修 | 较高 | 简单 |
| 查看规格书极性图 | 工程设计、批量生产 | 高 | 简单 |
| 万用表二极管档测试 | 无标识检测 | 高 | 中等 |
| LED测试仪检测 | 工厂品质控制 | 高 | 中等 |
实际使用时，可以先通过外观判断方向。如果标识不明显，应结合规格书或使用测试工具确认。
方法一：通过SMD灯珠外观标记判断正负极
很多SMD LED封装会设计极性提示，方便生产人员识别安装方向。
常见标识包括：
- 缺口位置：部分产品中缺口侧代表负极方向；
- 绿色线条：部分贴片LED使用线条提示负极；
- 黑色点位：部分型号通过点位区分极性；
- 焊盘大小区别：可作为辅助判断依据；
- 丝印标识：需要结合具体产品资料确认。
需要注意的是，不同供应商的封装设计可能不同，同一种封装尺寸也可能采用不同极性标识方式。
例如，2835、3528等常见型号虽然应用广泛，但不能仅依靠经验判断，批量生产时建议以规格书为准。
方法二：查看SMD LED规格书中的极性图
对于工程开发和批量生产，规格书是确认SMD灯珠正负极的重要依据。
规格书通常会提供：
| 资料内容 | 作用 |
|---|---|
| Polarity Mark | 查看极性标识位置 |
| Anode（A） | 表示正极 |
| Cathode（K） | 表示负极 |
| PCB Footprint | 指导PCB焊盘设计 |
| Dimension Drawing | 确认封装方向 |
同样尺寸的SMD LED，不同型号或不同供应商产品可能存在结构差异。因此，在设计PCB或设置贴片程序前，需要确认对应型号的极性图。
不同型号SMD灯珠正负极区分方法
常见SMD LED型号包括0805、3528、2835和5050，不同封装尺寸在极性识别上存在一定区别。
| SMD型号 | 常见判断方式 | 应用场景 |
|---|---|---|
| 0805 | 放大观察焊盘、结合资料确认 | 小型电子设备 |
| 3528 | 观察缺口、线条或规格书 | 背光、灯条 |
| 2835 | 查看封装结构、焊盘和标识 | LED照明 |
| 5050 | 根据芯片结构和极性提示判断 | RGB灯带、装饰照明 |
0805灯珠正负极怎么分？
0805属于较小尺寸的贴片LED，封装面积有限，肉眼识别难度较高。
判断时可以采用：
- 使用放大镜观察封装标记；
- 对比两个焊盘结构；
- 查询对应型号资料；
- 使用万用表测试。
在自动化生产中，小尺寸SMD LED通常会结合视觉检测设备确认方向。
3528灯珠正负极怎么分？
3528是应用较广的贴片LED型号。
常见判断方式：
- 有缺口的一侧通常作为极性参考；
- 带线条的一侧部分情况下表示负极；
- 无明显标识时，需要参考产品规格资料。
需要注意的是，不同供应商的封装设计可能不同，同一种封装尺寸也可能采用不同极性标识方式。
2835灯珠正负极怎么分？
2835常用于照明产品，具有较大的应用范围。
判断2835正负极时，可以观察：
- 外壳缺口；
- 金属焊盘区域；
- 封装上的极性提示。
如果外观无法明确判断，应通过万用表测试确认。
5050灯珠正负极怎么分？
5050通常采用多芯片结构，常用于RGB灯带和装饰照明。
由于内部结构更加复杂，极性判断需要结合：
- 封装标识；
- 芯片连接方式；
- 产品规格书。
批量应用时，不建议仅凭外观经验判断。
如何用万用表测试SMD灯珠正负极？
当SMD灯珠没有明显极性标识时，万用表二极管档测试是一种常用方法。
测试步骤
1. 调节万用表到二极管档
将万用表设置为二极管测试模式（Diode Mode）。
LED属于半导体元件，该模式可以检测其单向导电特性。
2. 接触SMD灯珠两个焊盘
操作方法：
- 红表笔接触其中一个焊盘；
- 黑表笔接触另一个焊盘；
- 观察万用表显示。
由于SMD灯珠焊盘较小，可以使用细测试针辅助接触。
3. 判断测试结果
如果出现：
- 万用表显示导通电压值；
- LED出现微弱发光；
通常说明：
- 红表笔接触位置为正极；
- 黑表笔接触位置为负极。
如果没有反应，可以交换两个表笔再次测试。
万用表测试注意事项
测试过程中需要注意：
- 不要使用高电流测试模式；
- 避免长时间通电；
- 防止测试针损伤焊盘；
- 确认万用表功能正常。
对于普通SMD LED，短时间检测通常即可完成极性判断。
SMD灯珠正负极接反有什么影响？
LED虽然具有一定反向耐压能力，但并不适合长期反向工作。
灯珠无法正常发光
LED芯片内部存在PN结结构，电流方向错误时，无法形成正常发光过程。
可能影响芯片可靠性
如果反向电压超过LED承受范围，可能出现：
- 芯片反向击穿；
- 漏电增加；
- 发光性能下降。
增加生产返修成本
在批量贴装过程中，极性错误可能造成：
- PCB返工；
- 人工检测增加；
- 生产进度受影响。
因此，生产前确认SMD LED方向十分重要。
SMD LED polarity marking有哪些常见形式？
在LED技术资料中，正负极通常使用以下英文标识：
| 英文标识 | 含义 |
|---|---|
| Anode | 正极 |
| Cathode | 负极 |
| A | 阳极正极 |
| K | 阴极负极 |
常见极性提示方式包括：
- 缺角设计；
- 横线标识；
- 绿色标记；
- 黑色点位；
- 特殊焊盘结构。
具体判断方式需要结合对应型号资料。
恒彩电子对SMD灯珠极性检查的建议
在SMD灯珠采购和生产过程中，建立明确的极性确认流程，可以降低贴装错误风险。
采购阶段
建议确认：
- 供应商提供完整规格书；
- 核对极性示意图；
- 确认封装尺寸和焊盘设计；
- 了解产品资料是否完整。
PCB设计阶段
需要关注：
- PCB增加极性方向标识；
- 明确A/K方向；
- 确认焊盘布局；
- 完成样品验证。
贴装生产阶段
可以设置：
- AOI视觉检测；
- 首件确认；
- 操作人员培训；
- 生产过程抽检。
品质检测阶段
重点检查：
- 发光亮度一致性；
- 正负极方向；
- 老化测试表现；
- 产品稳定性。
恒彩电子在SMD LED灯珠应用过程中，会关注封装方向确认、极性检测以及产品资料匹配，帮助客户在设计和生产阶段减少方向判断错误。
常见问题
SMD灯珠缺口一定代表负极吗？
不一定。很多SMD LED会使用缺口提示负极方向，但不同厂家封装设计可能存在差异。批量使用时，应以规格书极性图为准。
SMD灯珠没有标记怎么判断正负极？
可以使用万用表二极管档测试。如果LED出现微弱发光，通常红表笔接触位置为正极，黑表笔接触位置为负极。
SMD LED正负极接反会烧坏吗？
如果只是短时间低压反接，通常表现为不发光。但如果反向电压超过LED承受范围，可能造成芯片损伤。
生产中如何避免SMD灯珠贴反？
生产过程中可以通过规格书确认、PCB极性标识、贴片程序检查以及AOI检测等方式降低贴反风险。
