本文为您提供365nm紫外灯管的工业选型指南，深入对比365nm与395nm的技术差异，分析LED与传统灯管的性能优劣，帮助采购与技术人员规避波长虚标、散热不力等选型陷阱。
在工业固化、精密无损检测及高要求防伪识别中，365nm紫外灯管的波长纯净度与辐照强度直接关系到最终的工艺质量。由于市场产品良莠不齐，采购人员常面临波长虚标、散热失效及光衰严重等实际痛点。本文客观解析365nm紫外光源的工作原理、选型核心指标及典型应用场景，协助您做出理性的采购决策。
| 比较维度 | 365nm 紫外灯管 | 395nm 紫外灯管 |
|---|---|---|
| 可见光输出 | 极少（发出暗淡的蓝白光） | 较多（发出明显的深紫光） |
| 荧光激发效果 | 极强（适合精密检测和防伪） | 较弱（适合普通检测与娱乐） |
| 主要应用场景 | 工业固化、无损探伤、防伪检测 | 固化美甲、宠物尿液检测、舞台效果 |
| 光源结构推荐 | 高功率陶瓷 3535 UV LED | 普通 SMD 贴片 LED |
365nm紫外灯管的技术特性与发光原理
物理光谱特征
光是一种电磁波，人眼可见的光谱范围通常在380纳米至780纳米之间。当波长缩短至380纳米以下时，便进入了不可见的紫外线（UV）波段。365nm紫外灯管所发射的光线属于UV-A波段（长波紫外线，范围为315nm至400nm）。该波段的紫外线虽然在视觉上不易被察觉，但其携带的光子能量能够高效激发特定化学物质的分子结构，产生明显的物理或化学效应。
传统汞灯与LED光源的物理结构对比
不同类型的365nm紫外光源，其发光机制与内部构造存在本质差异：
传统气放电灯管（汞灯）：管内充有高纯度水银（汞）蒸汽及惰性气体（如氩气），管壁内侧涂覆特定配比的三安荧光粉。通电后，两端电极激发汞蒸气产生紫外辐射，经荧光粉过滤与调制后输出365nm波长的紫外光。
现代LED灯管：采用半导体发光机制。其核心为氮化镓（GaN）基半导体芯片，通过高纯度金丝（纯度不低于99.99%）进行电极键合，并搭载于高导热的氮化铝（AlN）陶瓷基板上。通电时，电能直接转化为单色性极佳的365nm紫外光。
365nm光线视觉特征解析
部分技术人员在首次测试高品质365nm紫外灯管时，常因其“亮度低”而产生质量误判。事实上，纯净的365nm紫外光已处于人眼视觉极限之外，视觉上仅呈现微弱的暗蓝色或浅白光。光线视觉亮度越低，通常意味着其光谱纯净度越高，背景可见光干扰越小，这在精密荧光检测中是极为关键的性能指标。
365nm与395nm紫外光源的差异与选型考量
光谱分布与视觉干扰
虽然365nm与395nm均属于UV-A波段，但30纳米的波长差异决定了其完全不同的应用走向。395nm波长极为接近可见光谱的紫光临界点，因此在工作时会伴随产生较强的深紫色可见光。这种强烈的背景紫光会严重干扰人眼对微弱荧光信号的捕捉。相比之下，365nm光源发射的可见光极少，能够提供极高的视觉对比度。
精密无损检测中的波长要求
在渗透探伤（FPI）或磁粉探伤等工业无损检测场景中，微小裂纹中的荧光渗透剂被激发后释放的荧光信号往往非常微弱。若使用395nm光源，其溢出的深紫光会掩盖裂纹处的荧光，导致漏检。因此，航空航天、压力容器等高安全要求的检测行业，强制规定必须使用365nm紫外光源。
消费级与工业级应用界限
由于395nm LED芯片的制造工艺相对简单、成本较低，且其明显的紫光在视觉上具有较强的提示作用，因此广泛应用于美甲固化、宠物尿液检测、舞台荧光效果等消费级市场。而365nm光源由于芯片制备难度高、材料要求严苛，主要服务于高精度的工业及科研领域。
选型风险提示：在工业点胶固化或精密探伤中，误用395nm光源替代365nm光源，极易导致胶水深层固化不完全或产品缺陷漏检，从而引发严重的质量事故。

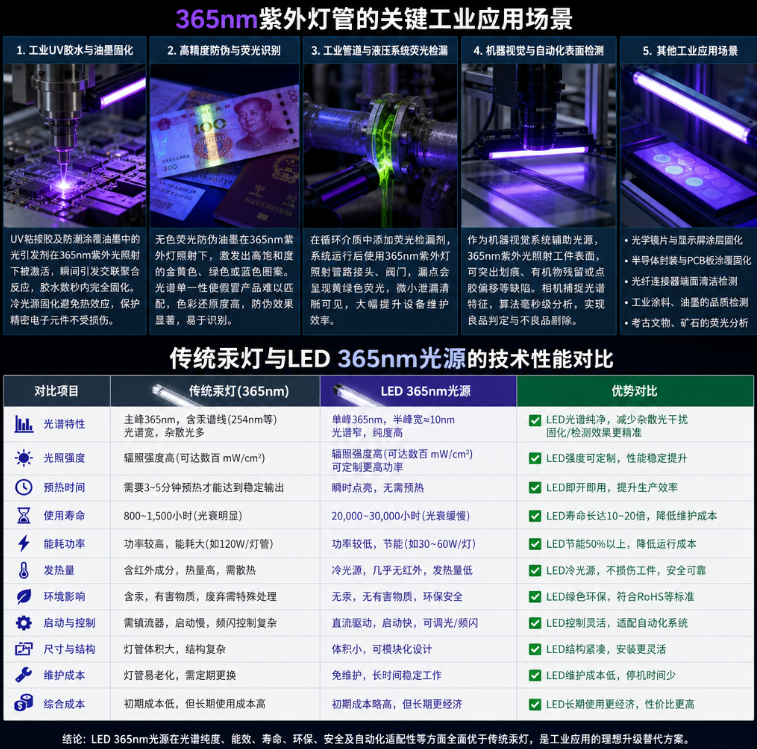

365nm紫外灯管的关键工业应用场景
工业UV胶水与油墨固化
在电子元器件组装、医疗器械制造中，UV粘接胶及防潮涂覆油墨中普遍含有特定波长敏感的光引发剂。当受到365nm强紫外光辐照时，光引发剂瞬间被激活，引发单体和低聚物发生交联聚合反应，使胶水在数秒内达到完全固化。这种冷光源固化方式有效避免了热效应对精密电子元件的损伤。
高精度防伪与荧光识别
各国货币、税务发票、护照及高端商品包装中均印有特定的无色荧光防伪油墨。在365nm紫外灯管照射下，这些油墨会激发出高饱和度的金黄色、绿色或蓝色特定图案。由于365nm光谱的单一性，假冒伪劣产品所使用的普通荧光粉难以达到相同的色彩还原度，极易被识别。
工业管道与液压系统荧光检漏
在大型中央空调系统、汽车发动机及工业液压管路的密封性测试中，技术人员常向循环介质中添加微量环保型荧光检漏剂。系统运行一定时间后，使用365nm紫外灯管对管路接头、阀门进行照射。漏点处会呈现出极为耀眼的黄绿色荧光，使微量泄漏无所遁形，大幅提升了设备维护效率。
机器视觉与自动化表面检测
在智能制造流水线上，365nm紫外灯管常作为机器视觉系统的辅助光源。高浓度的紫外光照射在待测工件表面，若存在表面划痕、有机物残留或点胶偏移，相机可捕捉到截然不同的光谱特征。经由算法分析，系统可在毫秒级内完成良品判定与不良品剔除。
传统汞灯与LED 365nm光源的技术性能对比
使用寿命与光衰周期
传统高压汞灯在工作过程中伴随剧烈发热，电极及内壁荧光粉老化迅速，有效寿命通常仅为800至2,000小时，且光输出随使用时间呈线性快速衰减。而工业级365nm LED灯管的额定寿命普遍可达15,000至20,000小时以上，极大降低了生产线的耗材更换频率与停机维护成本。
启动响应速度与控制灵活性
汞灯启动时需要加热汞蒸气，通常需要3至5分钟的预热时间才能达到满功率输出；一旦关闭，必须等待灯管完全冷却后方可重新启动。相比之下，LED光源具备毫秒级的瞬态响应特性，支持即开即关，可与自动化生产线的工位节拍实现无缝联动，大幅提升了生产灵活性。
能耗与热管理控制
传统汞灯的电光转换效率极低，超过80%的电能转化为红外辐射（热量），导致灯具及工作面温度急剧上升。LED 365nm光源的电光转换效率显著提升，配合合理的散热设计，可将工件表面温升控制在极低范围内，且整体能耗可降低60%以上。
环保合规与汞污染风险
汞属于严重危害环境与人体健康的重金属。传统汞灯破损后释放的汞蒸气会对现场操作人员及环境造成直接危害，且报废后需按照危险废物进行高成本处置。LED光源不含任何重金属，符合RoHS等国际环保指令，是绿色工厂建设的必然选择。
365nm紫外光源的市场趋势与技术演进
全球UV LED市场规模预测
随着全球环保法规的日益严格以及半导体光电技术的突破，工业界正加速淘汰传统汞灯。权威行业数据显示，2025年全球UV LED市场规模预计达到19.4亿美元，2026年增至23.2亿美元，而到2031年，这一数字有望突破56.6亿美元，年复合增长率（CAGR）高达19.52%。
UV-A波段的产业主导地位
在这场技术更迭中，以365nm为代表的UV-A波段凭借其在固化、印刷、检测等工业领域的广泛应用，占据了整个UV LED市场70%以上的份额。其技术成熟度、发光效率以及配套产业链的完善程度均明显领先于UVC等深紫外波段。
陶瓷封装技术的应用进展
行业技术专家指出，在未来的工业高强度辐射应用中，采用高导热陶瓷基板封装的365nm LED光源将逐渐确立主导地位。其优异的导热性能与抗紫外老化能力，解决了大功率芯片散热不畅和透镜发黄的行业难题，是确保工业级光源长期稳定运行的关键技术路径。
工业级365nm紫外灯管的选型标准与避坑指南
鉴别波长虚标的简易方法
由于365nm芯片价格显著高于395nm，部分不法商家常用385nm或390nm芯片混充。现场选型时，可将光源照射在不含荧光增白剂的标准复印纸上：若纸面呈现明显的深蓝色或紫色，则说明光源中混有大量可见紫光，非纯正365nm；若纸面仅显示极淡的白色且荧光防伪油墨呈现明亮反差，则波长纯净度较高。
热管理：陶瓷基板（如氮化铝）的决定性作用
大功率UV LED工作时芯片结温极高，若热量无法及时导出，会导致半导体PN结烧毁或加速光衰。在选型时，应优先选择采用氮化铝（AlN）等高导热陶瓷基板封装的光源，其导热系数远超普通铜基板或铝基板，能有效降低芯片工作温度，延长使用寿命。
辐照强度（μW/cm²）与电功率（W）的区别
采购时切勿仅根据“电功率瓦数（W）”来衡量光源性能。瓦数代表的是消耗的电能，而真正决定固化速度或检测清晰度的是“光辐照强度（μW/cm²或mW/cm²）”。高质量的365nm光源通过优秀的光学透镜汇聚，能在工作距离内提供更高的能量密度，大幅缩短工艺时间。
核心元器件物料分析
判定一颗365nm LED灯珠的品质，需关注其内部用料：
芯片材质：应选择具备高抗静电能力和高辐射通量的知名大厂芯片。
键合引线：内部连接必须采用99.99%高纯度双金丝，以应对大电流冲击并防止断线。
封装透镜：因365nm紫外线会加速有机硅胶或环氧树脂的老化发黄，工业级高功率光源必须采用石英玻璃透镜进行气密性封装，以确保持久的高透光率。
恒彩电子的高性能365nm UV LED封装方案
作为专注光电封装领域的技术型企业，恒彩电子依托近二十年的技术沉淀与国内光学研究院的合作背景，针对高标准工业应用开发了系列化的365nm紫外光源解决方案。
3535与3538陶瓷高功率系列技术特性
为满足工业固化与智能检测对高辐射能量密度的严苛要求，恒彩电子推出了3535及3538陶瓷高功率UV LED系列产品：
氮化铝（AlN）陶瓷基板：热阻极低，热传导效率高，确保高功率连续点亮时的热稳定性。
高纯度金丝键合：内部电极采用双金丝键合工艺，电流分布均匀，显著提升抗浪涌能力。
抗老化石英玻璃透镜：采用石英玻璃进行二次光学设计，避免传统硅胶透镜在长期紫外辐射下发黄开裂，光通量维持率高。
高辐射功率输出：单颗器件输出光功率覆盖400mW至1000mW以上，支持不同照射距离的定制化光学角度。
依托本土化的高效供应链与精密封装线，该系列方案在光电转换效率、光衰控制及一致性表现上均达到了行业前沿水平，为工业客户提供了极具性价比的进口替代选择。
365nm紫外线操作安全防护规范
眼睛防护：防范累积性光化学损伤
虽然365nm紫外线属于能量相对较低的UV-A波段，但长时间直视依然会导致晶状体吸收紫外线，诱发眼睛干涩、角膜炎，甚至增加白内障的患病风险。因此，操作现场严禁裸眼直视开启的光源。
皮肤防护：长期辐射风险规避
高功率365nm紫外线长期照射皮肤会加速真皮层胶原蛋白流失，导致皮肤老化、色素沉着。在现场操作中，操作人员应穿戴长袖工作服和防护手套，尽量避免皮肤直接暴露于强光之下。
工业现场安全操作守则
配备专用眼镜：现场操作人员必须佩戴通过认证的防紫外线（UV-A）专业防护目镜。
设置物理屏蔽：在固化或检测工位设置遮光罩或防紫外线亚克力屏蔽板，限制光线溢出。
警示标识设立：在设备运行区域显著位置张贴“紫外辐射，注意防护”等安全警示标识。
常见问题解答 (FAQ)
Q1: 365nm紫外灯管可以用于日常杀菌消毒吗？
答：效果非常有限。具有广谱杀菌效果的紫外线波段为UV-C（主要波长为254nm左右），该波段能量极高，能直接破坏细菌和病毒的DNA/RNA链。而365nm属于UV-A波段，其能量主要用于荧光激发 and 光固化，无法在短时间内杀灭病原体。因此，不建议将其作为主要的消毒设备使用。
Q2: 在没有专业光谱仪的情况下，如何快速辨别365nm灯管的真伪？
答：可使用标准防伪测试法。将待测灯管照射在百元纸币的防伪区域，真正的365nm光源会使纸币上的荧光面额数字呈现出清晰、高对比度的亮黄色，且纸币周围无刺眼的紫色强光背景。若照射时整张纸币泛起浓重的深紫色，且防伪字样模糊不清，则该光源大概率是由395nm或更高波长的劣质芯片冒充。
Q3: 针对特定的固化设备，365nm UV LED支持定制化开发吗？
答：是的。由于不同工业固化与检测设备对光源的照射距离、光斑均匀度、电性能参数及物理尺寸有不同的要求，工业级UV LED通常支持定制。技术人员可根据实际工况定制不同的透镜出光角度（如60°、90°或120°）、多芯片集成排布方式以及特定的驱动电路设计，以达到最佳的工艺兼容性。
