5050RGBW四合一灯珠替代(选型与兼容性指南)

5050RGBW四合一灯珠替代(关键参数说明)

5050RGBW四合一灯珠替代并不是简单更换一颗相同尺寸的LED灯珠。实际选型时，需要同时确认封装尺寸、RGBW芯片配置、电气参数、引脚定义、驱动方式、发光角度、色坐标、功率、散热条件和安装方式。

如果原方案需要独立白光通道，普通5050 RGB通常不能直接等效替代5050 RGBW。

如果原设备采用5050RGBW，更稳妥的匹配方向是选择同封装、同引脚、同驱动方式且电气、光学参数接近的RGBW产品。尺寸只是初步筛选条件，完整参数才是判断能否替代的依据。

5050RGBW四合一灯珠是什么？

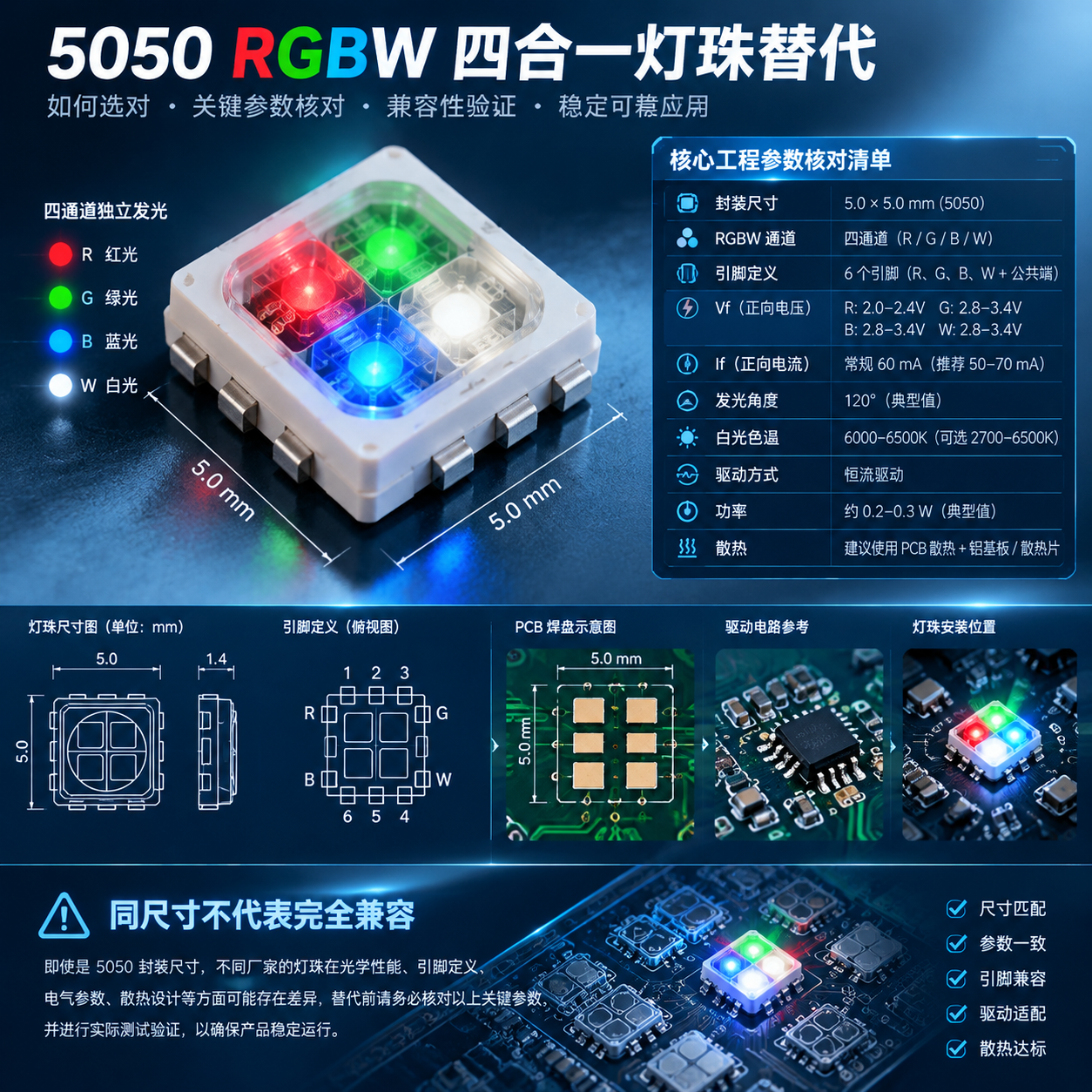

5050RGBW四合一灯珠，是将红、绿、蓝、白四种发光芯片集成在约5.0×5.0mm级别封装中的LED器件。

其中：

• R代表红光
• G代表绿光
• B代表蓝光
• W代表白光

四个通道可以独立控制，因此同一颗灯珠既能够产生彩色光，也能够输出独立白光。

这也是5050RGBW与普通5050RGB之间的重要区别。

5050RGBW的内部结构

一颗四合一灯珠通常不是由一个芯片同时产生四种颜色，而是在同一个封装结构中配置四个不同发光波段的LED芯片。

常见组成包括：

• LED发光芯片
• 金属支架或基板
• 金线或其他芯片连接结构
• 封装材料
• 反射结构
• 白光荧光粉体系
• 光学透镜或封装胶体

RGB芯片通常直接产生对应颜色的光。白光通道则可能采用蓝光芯片配合荧光粉形成白光。

因此，即使不同产品都标注RGBW，实际采用的芯片、荧光粉和封装材料不同，最终亮度、色温、色坐标和寿命表现也可能存在差异。

5050RGB与5050RGBW有什么区别？

如果产品同时需要彩色效果和较自然的白光，独立W通道具有明显的应用价值。

RGB混合形成的白色与独立白光芯片产生的白光，在光谱组成、色温、显色表现和视觉感受方面都可能不同。

5050RGBW四合一灯珠替代(常见应用需求)

采购人员搜索5050RGBW四合一灯珠替代，通常涉及供应、规格或产品开发方面的实际需求。

常见情况包括：

1. 原供应商缺货。
2. 原型号停止供应。
3. MOQ不符合采购需求。
4. 交期较长。
5. 采购成本发生变化。
6. 原灯珠亮度不足。
7. 原白光色温不符合项目要求。
8. 新产品需要其他白光规格。
9. 需要增加第二供应渠道。
10. 原有灯珠需要更换为其他封装方案。

停产后可以怎么处理？

如果原5050RGBW灯珠停止供应，通常可以从两个方向考虑。

第一种是寻找规格接近的同封装替代型号。

第二种是重新选择封装和芯片方案。

对于已经量产的产品，同封装替代通常更容易控制开发成本，因为PCB、透镜和安装结构可能已经固定。

对于处于研发阶段的新产品，则可以进一步比较5050、5054、3535或陶瓷RGBW等方案，从尺寸、功率、散热和光学效果等方面重新选择。

能点亮不代表能够替代

灯珠安装后能够正常发光，只能说明最基本的功能成立。

实际替代还需要确认：

• 亮度是否接近
• RGB颜色是否一致
• 白光色温是否符合要求
• 工作电流是否匹配
• 温升是否正常
• 控制器是否兼容
• PCB是否需要修改
• 长时间运行是否稳定

因此，判断替代方案时，应从机械、电气、光学、热设计和供应条件多个方面进行确认。

5050RGBW四合一灯珠替代(重点参数确认)

在采购新型号之前，最好先获取原灯珠规格书。资料越完整，匹配过程越明确。

封装尺寸

标准5050通常表示约5.0×5.0mm级别的封装尺寸。

但仅凭5050这一名称不能判断两个产品能够直接互换。

不同厂家之间可能存在以下差异：

• 底部焊盘不同
• 电极位置不同
• 灯珠高度不同
• 发光面不同
• 透镜结构不同
• 推荐PCB焊盘不同

即使外观尺寸接近，如果底部焊盘不一致，也可能无法直接安装到原PCB。

RGBW芯片配置

四个颜色通道需要分别确认。

例如：

• 红光波长
• 绿光波长
• 蓝光波长
• 白光色温或色坐标

不同应用对参数的要求并不相同。

装饰照明可能更关注颜色鲜艳度，舞台照明可能更加关注混色效果，商业照明则可能更重视白光品质。

因此，仅确认产品名称中的RGBW还不够。

正向电压

RGBW四个通道的正向电压可能不同。

替代时应分别核对R、G、B、W通道的Vf。

如果替代灯珠的正向电压与原型号存在较大差异，原有驱动电路可能需要重新确认。

工作电流

工作电流直接影响亮度、功耗和温升。

如果原灯珠和替代灯珠的额定电流不同，却继续采用原有驱动参数，可能导致亮度变化。

电流过高还可能带来：

• 温度升高
• 光衰加快
• 封装材料老化
• 驱动器件负荷增加
• 使用寿命受到影响

因此，替代选型不能只比较单颗灯珠价格。

5050RGBW四合一灯珠替代(引脚兼容判断)

不同厂家生产的5050RGBW灯珠，即使封装尺寸相同，也可能采用不同的引脚排列。

替代之前应核对：

• Pin 1对应什么通道
• Pin 2对应什么通道
• Pin 3对应什么通道
• Pin 4对应什么通道
• 公共端位置
• 共阳或共阴结构
• PCB焊盘位置

如果引脚定义不同，直接替换可能出现接线错误或无法正常控制的情况。

哪些条件更接近直接替换？

如果两个产品同时满足：

封装相同 + 引脚相同 + 电气参数接近 + 光学参数接近

那么直接替换的可行性更高。

如果只有封装尺寸相同，而引脚排列不同，就属于机械尺寸接近但电气接口不同的情况，可能需要修改PCB或驱动电路。

共阳和共阴有什么影响？

RGBW灯珠可能采用不同的公共端设计。

共阳方案中，公共正极连接多个颜色通道；共阴方案则采用相反的连接方式。

如果原PCB使用共阳结构，而替代产品采用共阴结构，即使灯珠能够物理安装，也不能按照原电路直接工作。

因此，引脚图需要与原规格书一起确认。

5050RGBW四合一灯珠替代(普通RGB是否可行)

普通5050RGB通常不能直接等效替代5050RGBW。

核心原因是RGBW拥有独立W通道，而普通RGB没有。

RGB为什么能够产生白色？

红、绿、蓝三种光按照一定比例混合后，可以使人眼产生接近白色的视觉感受。

但这种混合白光并不等同于独立白光芯片输出的白光。

两者的光谱组成可能存在明显差异。

独立W通道有什么作用？

独立W通道可以让设备单独输出白光，适用于：

• 智能照明
• 氛围灯
• 商业空间照明
• 舞台灯
• 酒吧灯
• 家居灯带
• 建筑装饰照明

例如需要暖白效果时，可以直接调节W通道，而不必依靠R、G、B混合形成白色。

换成RGB可能产生哪些变化？

可能出现：

• 白光亮度变化
• 白光颜色变化
• 显色表现变化
• 功耗变化
• 控制程序需要调整
• 控制器通道数量发生变化
• 最终视觉效果发生变化

因此，如果原设计明确需要独立白光，通常优先考虑RGBW替代RGBW。

5050RGBW四合一灯珠替代(同封装与跨封装方案)

替代方案可以分为同封装替代和跨封装替代。

同封装替代

例如5050 RGBW替换为另一品牌的5050 RGBW。

重点确认：

• 尺寸
• 引脚
• Vf
• If
• 波长
• 色温
• 发光角度
• 光通量
• 功率
• 工作温度

如果这些参数接近，原PCB继续使用的可能性更高。

跨封装替代

例如5050 RGBW替换为3535 RGBW。

这类方案更适合产品重新设计或存在空间限制的项目。

需要重新确认：

• PCB焊盘
• 发光面位置
• 光学距离
• 发光面积
• PCB散热能力
• 驱动电流
• 灯珠高度
• 混光距离

对于已经量产的产品，跨封装替代通常意味着更高的验证成本。

替代方案应从整个系统判断

灯珠只是光源系统中的一个组成部分。

完整匹配关系可以理解为：

灯珠 + PCB + 驱动 + 控制 + 光学结构 + 电源 + 散热

只比较灯珠外形，很容易忽略实际兼容问题。

5050RGBW四合一灯珠替代(5050与3535等封装选择)

不同封装适合不同应用需求。

5050 RGBW适合什么场景？

5050尺寸适中，应用经验较为丰富，可用于：

• RGBW灯带
• 装饰灯
• 舞台灯
• 氛围灯
• 商业照明
• 智能照明

对于已经采用5050 PCB的项目，同尺寸RGBW替代通常更容易开展。

3535 RGBW有什么特点？

3535封装尺寸更小，在空间紧凑的设备中具有一定优势。

但封装尺寸缩小并不意味着所有性能都会提高。实际选型仍需结合芯片尺寸、封装材料、电流能力和散热设计。

陶瓷RGBW适合高功率应用吗？

陶瓷封装通常适合对耐热和散热有较高要求的应用。

选择时可以关注：

• 基板热阻
• 芯片结温
• 工作电流
• 长时间运行温升
• 光衰表现

因此，封装选择不能只看尺寸，还需要结合完整的热设计。

5050RGBW四合一灯珠替代(功率计算方法)

5050RGBW没有统一固定功率。

由于R、G、B、W四个通道独立工作，可以分别计算各通道功率。

基本公式为：

P = V × I

四个通道同时工作时，可以近似计算：

P总 = PR + PG + PB + PW

其中：

• PR = 红光通道Vf × If
• PG = 绿光通道Vf × If
• PB = 蓝光通道Vf × If
• PW = 白光通道Vf × If

为什么不能直接套用固定功率？

不同灯珠的芯片和额定电流存在差异。

部分型号适合较低电流运行，部分型号则能够承受更高的通道电流。

因此，不能简单按照固定的0.2W或0.3W判断所有5050RGBW灯珠。

PWM调光会影响实际功耗

RGBW灯珠不一定四个通道始终满功率运行。

如果采用PWM调光，每个通道具有不同的占空比，实际平均功耗也会随之变化。

这会直接影响电源容量和散热设计。

功率与温升的关系

功率增加后，LED产生的热量也会增加。

如果热量不能及时导出，结温可能升高，并进一步影响：

• 光通量
• 光衰
• 色点稳定性
• 封装材料
• 使用寿命

因此，替代过程中应将功率匹配与散热验证结合起来。

5050RGBW四合一灯珠替代(灯带方案注意事项)

如果替代对象是5050RGBW灯带，验证难度通常高于单颗灯珠。

完整灯带通常包括：

LED灯珠 + PCB + 电阻或驱动器件 + 控制器 + 电源 + 散热结构

更换灯珠后，整个系统的电气状态可能发生变化。

功率可能发生变化

如果替代产品需要更高的通道电流，同样长度的灯带整体功率也可能增加。

原有电源容量需要重新确认。

限流电阻可能需要重新确认

部分灯带采用电阻限流。

当灯珠Vf发生变化后，电阻上的压降和通道电流也可能发生变化，从而影响亮度与温升。

长距离灯带需要考虑压降

灯带存在线路压降。

如果替代灯珠工作电流更高，线路压降带来的影响可能更加明显。

最终可能出现：

• 前端亮度较高
• 尾端亮度降低
• RGB与白光亮度不一致
• 不同位置视觉效果存在差异

因此，灯带替代最好进行整条灯带验证，而不是只测试单颗LED。

5050RGBW四合一灯珠替代(普通RGBW与幻彩方案)

普通RGBW与幻彩RGBW虽然都能够产生多种颜色，但控制方式可能完全不同。

普通5050RGBW

普通RGBW通常需要外部控制器分别控制：

• R
• G
• B
• W

灯珠本身不一定集成控制IC。

控制器通过PWM等方式调节各通道，LED按照对应电流和占空比输出不同亮度。

幻彩RGBW

部分幻彩RGBW方案会集成数字控制IC。

控制器发送数据后，灯珠或灯珠方案按照相应指令改变颜色和亮度。

可以实现：

• 跑马
• 渐变
• 彩虹
• 呼吸
• 单点控制
• 分区控制

为什么两者不能随意替换？

两类产品的控制信号可能完全不同。

数字RGBW方案需要确认：

• 数据协议
• 信号电平
• 数据时序
• 控制IC型号
• 刷新方式
• 数据级联方式

如果原产品采用数字控制，而替代灯珠没有相应控制IC，通常不能直接按照原系统使用。

5050RGBW四合一灯珠替代(驱动方式确认)

替代之前可以先确认三个问题。

原灯珠是否集成IC？

如果没有，通常采用外部驱动。

如果有，则需要确认IC型号或兼容协议。

部分产品外观与普通RGBW相似，但内部已经集成控制芯片，因此不能简单按照普通四通道LED进行替代。

控制器有几个通道？

普通RGBW通常需要：

R + G + B + W = 4个控制通道

如果控制器只有三个通道，更可能针对普通RGB方案设计。

原产品采用什么供电方式？

需要确认：

• 5V
• 12V
• 24V
• 恒流驱动
• PWM调光
• 数字IC控制

需要注意，灯珠正向电压并不等于整条灯带的输入电压。

例如灯带可能采用12V供电，但灯珠本身仍然按照自身Vf和限流方式工作。因此，灯珠参数与系统供电参数需要分别确认。

5050RGBW四合一灯珠替代(标准选型流程)

完整的替代过程可以分为以下几个阶段。

1. 确认原灯珠型号

最好准备：

• 原厂型号
• 原规格书
• 灯珠照片
• PCB照片
• 引脚图

如果型号无法查询，清晰的实物照片同样有助于初步判断。

2. 明确应用需求

需要了解灯珠最终用于什么产品，例如：

• 灯带
• 舞台灯
• 智能家居
• 商业照明
• 机器视觉
• 植物照明
• 显示设备

不同应用对光色、功率和可靠性的要求不同。

3. 匹配电气参数

重点比较：

Vf、If、功率、亮度和工作温度。

如果工作电流差距较大，需要进一步检查驱动方案。

4. 匹配光学参数

重点比较：

波长、色温、发光角度、光通量和色坐标。

对于颜色敏感的产品，还需要进行实际点亮后的视觉对比。

5. 检查机械兼容性

确认：

尺寸、引脚、焊盘和高度。

不能仅根据5050名称判断两个产品能够直接互换。

6. 进行样品测试

建议先进行小批量样品验证，并在相同PCB条件下对比：

• 亮度
• 光色
• 温升
• 功率
• 混光效果

7. 开展可靠性验证

根据产品要求，可以进行：

• 高温测试
• 低温测试
• 高温高湿测试
• 通电老化
• 光衰测试
• 焊接可靠性测试

具体测试项目应根据产品使用环境和客户要求确定。

8. 再进入量产

完成样品确认和必要的可靠性验证后，再进行批量采购，可以降低量产后返工风险。

5050RGBW四合一灯珠替代(采购成本比较)

采购时不建议只比较单颗灯珠报价，更适合从项目综合成本进行判断。

可以参考：

综合成本 = 灯珠价格 + PCB修改成本 + 驱动修改成本 + 打样成本 + 测试成本 + 交付风险成本

低单价不一定意味着低综合成本

例如替代灯珠价格较低，但引脚不同，需要修改PCB，同时产生重新打样和测试费用，那么节省的灯珠成本可能被开发费用抵消。

对于已经量产的产品，还需要考虑原有PCB和库存处理问题。

长期成本同样重要

长期采购还需要关注：

• 价格稳定性
• MOQ
• 交期
• 月产能
• 批次一致性
• 原材料供应
• 产品生命周期

一个当前参数和价格都合适、但后续无法稳定供应的型号，并不一定适合作为长期替代方案。

5050RGBW四合一灯珠替代(供应商选择要点)

选择供应商时，可以从以下方面进行确认。

规格资料是否完整

规格书应包含主要电气和光学参数。

只有产品照片和简单报价时，工程人员很难准确判断兼容性。

是否能够提供样品

样品验证是判断替代方案的重要环节。

实际点亮后，可以进一步观察光色、亮度、混光和温升。

是否支持参数定制

如果项目存在特殊波长、白光色温或工作电流要求，需要提前确认供应商的定制能力。

批次一致性如何

RGBW产品尤其需要关注颜色一致性。

同一批次以及不同批次之间如果存在较明显的颜色差异，可能影响最终产品外观。

是否能够提供相关测试资料

根据具体项目需求，可以确认供应商能否提供寿命、光衰、高温、高湿、焊接等相关资料。

如果项目有特定标准要求，还应提前确认对应资料是否齐全。

产能与交期是否稳定

样品符合要求只是第一阶段。

进入量产后，还需要确认月产能、排产能力和交付周期。

MOQ是否合理

MOQ需要结合实际采购数量和库存能力判断。

是否具备长期供应能力

对于OEM和ODM项目，灯珠替代通常不是一次性的采购行为。

除了当前规格匹配，还需要考虑后续供应的稳定性。

5050RGBW四合一灯珠替代(恒彩电子匹配方向)

恒彩电子可围绕封装、光色、电气参数和具体应用需求进行产品匹配。

实际替代时，重点并不是寻找一个名称相同的5050 RGBW产品，而是确认新产品与原产品之间是否具备对应的机械、电气和光学参数。

可根据项目情况从不同封装和产品方向进行比较，例如：

• SMD2835
• EMC3030
• 5050
• 3528
• 3433
• 1–5W陶瓷系列
• RGB
• RGBW

如果原PCB已经固定，可以优先从同封装5050 RGBW产品开始匹配。

光色参数匹配

RGBW产品的白光规格并不只有一种。

白光可以根据项目要求选择不同色温，RGB通道也可以根据波长和光学需求进行匹配。

对于特殊应用，还可能涉及不同颜色、特殊波长、高显指或全光谱等方案。

根据应用进行匹配

如果已经有原厂5050RGBW型号，更有效的资料组合通常是：

原型号 + 规格书 + PCB照片 + 应用场景 + 目标参数

通过这些信息，可以进一步判断属于：

直接替代、参数替代，还是需要修改PCB的方案替代。

5050RGBW四合一灯珠替代(适用客户与应用)

OEM/ODM项目

研发阶段可以根据目标参数进行匹配，例如：

• 特定白光色温
• 特定RGB波长
• 特定工作电流
• 特定发光角度
• 特定封装尺寸

这类项目适合在样品阶段完成参数和实际效果确认。

灯带厂家

灯带厂家除了关注灯珠亮度，还需要重点确认：

• 发光一致性
• 颜色一致性
• 功率
• 亮度
• 温升
• 交期

由于灯带通常需要大量LED排列工作，单颗灯珠的差异经过连续排列后可能更加明显。

舞台灯光厂家

舞台灯对RGBW四通道控制通常具有较高要求，可以重点关注：

• 峰值电流
• 发光效率
• 光色
• 热稳定性
• 混光效果

如果需要高亮度长时间工作，散热设计也需要同步验证。

智能照明厂家

智能照明项目需要重点确认RGBW与控制系统之间的关系。

普通PWM方案重点关注四通道驱动；数字控制方案还需要确认控制IC和数据协议。

特殊光源厂家

如果产品对波长、色温或光谱存在特殊要求，普通RGBW分类可能不足以完成选型。

这类项目需要进一步确认芯片、封装和光学方案。

5050RGBW四合一灯珠替代(采购规格清单)

在向LED供应商询价前，可以准备以下资料。

必要参数

• [ ] 原灯珠型号
• [ ] 封装尺寸
• [ ] RGBW配置
• [ ] 引脚定义
• [ ] 正向电压
• [ ] 工作电流
• [ ] 发光角度
• [ ] 红光波长
• [ ] 绿光波长
• [ ] 蓝光波长
• [ ] 白光色温
• [ ] 亮度或光通量
• [ ] 工作温度
• [ ] 使用寿命
• [ ] 驱动方式
• [ ] 年采购量

建议同时提供

• 原产品照片
• PCB照片
• PCB Gerber
• 原规格书
• 实际应用照片
• 控制器型号
• 电源规格

资料越完整，供应商越容易判断替代方向。

特别是已经量产的产品，PCB照片和实物照片有助于确认灯珠高度、焊盘形状、安装方向、灯珠排列和光学距离。

5050RGBW四合一灯珠替代(常见问题)

5050RGBW四合一灯珠是什么？

5050RGBW是一种约5.0×5.0mm级别的多色LED封装，将红、绿、蓝、白四个发光通道集成在一个灯珠中，可以同时实现彩光和独立白光。

5050RGB可以直接替代5050RGBW吗？

通常不能直接等效替代。

RGBW拥有独立W通道，而普通RGB没有。如果设备需要独立白光，替换后只能依靠RGB混合产生接近白色的视觉效果。

5050RGBW能替代其他RGBW灯珠吗？

可以考虑，但需要进行完整参数匹配。

重点确认尺寸、引脚、Vf、If、波长、色温、发光角度、光通量、功率和驱动方式。

5050RGBW有几个通道？

普通RGBW通常具有四个独立颜色通道：

R、G、B、W

如果采用独立控制方式，控制器也需要对应支持四通道控制。

5050RGBW灯珠功率是多少？

没有统一固定值。

实际功率需要根据四个通道的正向电压和工作电流分别计算，再结合实际工作状态判断。

5050RGBW能做幻彩吗？

可以，但取决于具体产品结构。

集成数字控制IC的RGBW方案可以支持相应的数字控制和动态灯效；普通RGBW通常采用外部四通道驱动。

5050RGBW可以用于灯带吗？

可以。

5050RGBW常用于RGBW灯带，但还需要结合灯带电压、PCB设计、驱动方式、灯珠间距和散热条件选择具体型号。

5050RGBW替代时最重要的参数是什么？

如果目标是尽可能接近直接替换，可以依次检查：

封装尺寸 → 引脚定义 → 驱动方式 → Vf/If → RGB波长 → 白光色温 → 发光角度 → 功率

对于已经量产的产品，还应增加PCB焊盘和实际光学效果验证。

5050RGBW四合一灯珠替代(避免兼容问题的方法)

5050RGBW四合一灯珠替代涉及机械兼容、电气兼容、光学兼容、热设计和供应稳定性。

因此，替代判断不能只看产品名称。

同尺寸不代表完全兼容

两颗产品都标注5050，并不意味着能够直接互换。

还需要检查：

• 引脚定义
• 焊盘
• 灯珠高度
• Vf
• If
• RGB波长
• 白光色温
• 发光角度
• 驱动方式

其中任何一项存在明显差异，都可能需要重新验证。

光学效果需要实际确认

即使规格书参数接近，实际点亮效果也可能不同。

可能影响最终效果的因素包括：

• LED芯片
• 荧光粉
• 封装胶
• 光学透镜
• 芯片位置
• 混光距离

因此，对颜色一致性要求较高的项目，应进行实物对比。

热设计不能忽略

如果替代灯珠的工作电流更高，PCB和灯体需要承担更多热量。

长时间高温运行可能影响光衰和使用寿命，因此样品阶段应同步记录功率和温升。

供应稳定性同样重要

即使型号参数匹配，如果无法稳定供货，也不适合作为长期替代方案。

采购时可以同步确认：

• MOQ
• 月产能
• 交期
• 批次一致性
• 样品周期
• 定制能力
• 产品生命周期

对于停产替代项目，长期供货能力尤其值得关注。

5050RGBW四合一灯珠替代(如何确定最终方案)

如果原型号已经停产、缺货、价格变化，或者项目需要增加第二供应商，可以优先从同尺寸5050 RGBW四合一灯珠开始匹配。

如果项目仍处于研发阶段，则可以将5050 RGBW、5054 RGBW、3535 RGBW和陶瓷RGBW放在同一组选型条件下比较，从成本、亮度、混光、散热、寿命和供应稳定性等方面综合判断。

在确认替代型号前，建议准备：

原灯珠型号 + 规格书 + PCB照片 + 使用场景

这几项资料能够帮助判断方案属于直接替代、参数替代，还是需要修改PCB的替代方案。
