一、7030 高流明灯珠兼容型号速查表
更换 7030 高流明灯珠时，建议优先选择封装尺寸、焊盘布局、正向电压和工作电流相匹配的同规格产品。3030、5630 等其他封装，即使光通量接近，也不能直接认定为兼容型号。
采购前，应结合原灯珠的完整型号、产品数据手册及实际驱动条件进行核对，并确认 PCB 和散热结构能够满足新灯珠的工作要求。
7030 灯珠关键参数
| 对比项目 | 参数说明 |
|---|---|
| 封装尺寸 | 通常约为 7.0 × 3.0 mm，具体以产品图纸为准 |
| 正向电压 | 部分产品采用 3V、6V 等规格 |
| 工作功率 | 根据芯片结构、额定电流和正向电压确定 |
| 驱动电流 | 以对应型号的数据手册为准 |
| 优先替代型号 | 封装、电气参数及焊盘布局匹配的 7030 |
| 其他候选封装 | 3030、5630 等，需要重新评估安装和电气条件 |
| 亮度指标 | 光通量、光效、色温及测试电流 |
| 常见应用 | LED 背光、灯条、面板灯及照明模块 |
| 替换重点 | 尺寸、电压、电流、极性、散热和光学性能 |
选择兼容型号时，不能只看封装名称或标称亮度。即使两款灯珠的外形相同，其芯片结构、电气参数和发光特性也可能不同。
二、7030 高流明灯珠兼容型号有哪些？
2.1 什么是 7030 高流明灯珠？
7030 是一种 LED 封装规格，通常表示约 7.0 × 3.0 mm 的外形尺寸。该数字主要用于描述封装大小，并不直接代表灯珠的额定功率或光通量。
高流明灯珠通常强调较高的光通量输出。不过，实际光输出还受到芯片效率、驱动电流、色温、封装材料和工作温度等因素影响。
不同厂家生产的 7030 灯珠，可能采用不同的芯片、电极结构及封装工艺。因此，封装尺寸相同只能作为初步筛选条件，不能替代完整的型号核对。
2.2 常见兼容型号有哪些？
寻找 7030 高流明灯珠的替代产品，可以按照以下顺序筛选。
同规格 7030 灯珠： 优先核对封装尺寸、焊盘形状、极性、正向电压和额定电流。
高光通量 7030 灯珠： 如果需要提高亮度，应比较相同或可比测试条件下的光通量与光效。
其他品牌的 7030 灯珠： 根据具体料号查阅官方数据手册，确认机械、电气和光学参数。
3030 或 5630 灯珠： 可作为重新设计 PCB 或重新评估结构时的候选产品，通常不能直接安装到原有 7030 焊盘上。
同样标注为 7030 的灯珠，也可能具有不同的额定电流、正向电压、最大功耗和散热要求。采购时，应索取完整型号、封装尺寸图、电气特性表及光学参数表，避免仅凭名称相似就进行替换。
2.3 如何判断两个 7030 型号是否兼容？
判断两款灯珠能否互换，需要重点检查以下六项。
封装尺寸： 核对长、宽、厚度及发光面高度。
焊盘结构： 检查焊盘位置、尺寸、间距和电极方向。
正向电压： 确认新灯珠的电压范围与驱动电路匹配。
工作电流： 检查驱动器输出电流是否符合新灯珠的额定要求。
光学参数： 对比光通量、色温、显色指数和发光角度。
散热条件： 确认 PCB、焊盘和散热器能够满足产品的热设计要求。
完成参数核对后，还应进行样品安装和点亮测试。只有机械、电气、热学和光学条件均符合实际应用要求，才能判断替换方案是否可行。

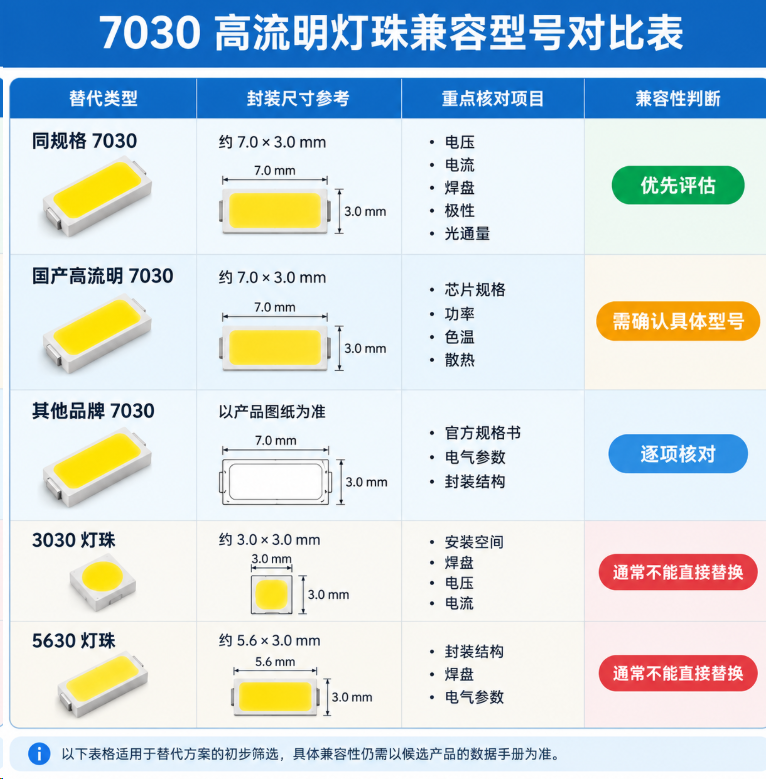

三、7030 高流明灯珠兼容型号对比表
以下表格适用于替代方案的初步筛选，具体兼容性仍需以候选产品的数据手册为准。
| 替代类型 | 封装尺寸参考 | 重点核对项目 | 兼容性判断 |
|---|---|---|---|
| 同规格 7030 | 约 7.0 × 3.0 mm | 电压、电流、焊盘、极性、光通量 | 优先评估 |
| 国产高流明 7030 | 约 7.0 × 3.0 mm | 芯片规格、功率、色温、散热 | 需确认具体型号 |
| 其他品牌 7030 | 以产品图纸为准 | 官方规格书、电气参数、封装结构 | 逐项核对 |
| 3030 灯珠 | 约 3.0 × 3.0 mm | 安装空间、焊盘、电压、电流 | 通常不能直接替换 |
| 5630 灯珠 | 约 5.6 × 3.0 mm | 封装结构、焊盘、电气参数 | 通常不能直接替换 |
为什么优先选择同规格 7030？
同规格封装通常更容易适配原有 PCB 设计，但仍需检查底部电极布局、焊盘间距和极性标记。
例如，两款灯珠的外形尺寸相同，但底部电极位置不同，就可能无法与原有焊盘可靠连接。即使能够完成焊接，也不代表散热和电气连接符合要求。
如果替换目的是提高亮度，应在相同驱动电流、相近温度条件下比较光通量。只比较产品宣传资料中的流明数值，可能忽略功耗和温升差异。
国产 7030 与其他品牌产品如何比较？
不同供应商的灯珠可能采用不同的芯片尺寸、荧光粉配方和封装材料，这些差异会影响光效、色温、显色指数和长期工作表现。
采购时建议重点检查：
完整产品型号及批次信息。
额定电流和正向电压范围。
光通量测试条件及分档标准。
色温范围和显色指数。
热阻参数及散热要求。
推荐焊接条件和可靠性测试资料。
不能将未经核实的亮度、光效或寿命数值视为所有 7030 灯珠的统一标准。实际选型应以对应型号的正式规格书和样品测试结果为依据。
四、7030 灯珠参数：尺寸、电压、功率与亮度
4.1 7030 灯珠的标准尺寸是多少？
7030 灯珠通常采用约 7.0 × 3.0 mm 的封装尺寸，但不同厂家的外形公差、厚度和焊盘设计可能存在差异。
替换时，除长宽外，还应检查封装高度、底部电极、焊盘间距及发光面位置。
如果原灯珠已经损坏，可以拍摄正面和底部照片，并测量 PCB 焊盘尺寸，再与候选产品的封装图进行对比。
对于批量采购，建议先取得样品进行试装，以便提前发现安装空间不足、焊盘不匹配和发光面高度变化等问题。
4.2 7030 灯珠是 3V 还是 6V？
7030 灯珠可能采用 3V、6V 等不同规格，具体取决于内部芯片结构和产品设计。
3V 规格： 应匹配对应的正向电压范围和额定工作电流。
6V 规格： 需要确认工作电流、驱动方式和额定功率。
替换原则： 不能因为封装相同，就直接将 3V 灯珠替换为 6V 灯珠，反之亦然。
LED 的正向电压会随工作电流、结温和芯片特性变化。数据手册中的典型值、最小值和最大值，均应结合相应的测试条件理解。
此外，还应确认原电路采用恒流驱动还是其他驱动方式。如果多颗 LED 串联，单颗灯珠的正向电压变化也会影响整个灯串的工作电压。
4.3 7030 灯珠一般多少瓦？
7030 灯珠的额定功率取决于具体型号，不能仅根据封装尺寸判断。
实际工作时的电功率可以通过以下公式估算：
[P=Vf imes If]
其中：
(P)：电功率，单位为瓦（W）。
(V_f)：正向电压，单位为伏（V）。
(I_f)：正向电流，单位为安培（A）。
例如，某颗灯珠在工作时的正向电压为 6V，电流为 150mA，即 0.15A，则其电功率约为：
[P=6 imes0.15=0.9W]
这个结果表示相应工作条件下的电功率，不代表该灯珠的额定功率必然为 0.9W。
如果实际工作电流超过额定范围，灯珠可能产生更多热量，进而影响光输出和使用寿命。选型时应同时确认额定功率、允许电流和散热要求。
4.4 7030 高流明灯珠的亮度是多少？
LED 的光输出通常使用光通量表示，单位为流明（lm）。不同 7030 型号的光通量可能存在明显差异，因此不能为所有产品指定统一的亮度值。
选型时应比较以下指标：
光通量： 表示光源输出的可见光总量。
光效： 表示每瓦电功率对应的光通量，单位通常为 lm/W。
色温： 反映白光的视觉冷暖。
显色指数： 反映光源还原物体颜色的能力。
发光角度： 影响光线扩散方式和光斑形状。
热性能： 影响持续工作时的温度和光输出稳定性。
例如，两颗灯珠的标称光通量接近，但其中一颗需要更高的驱动电流才能达到该数值。此时，还应比较功耗和散热条件，而不能只看流明值。
对于商业展示或产品检测等对颜色要求较高的应用，还应关注显色指数、色温偏差及批次一致性。
五、7030 灯珠正向电压是多少？如何测量？
5.1 7030 灯珠的正向压降是多少？
7030 灯珠的正向电压取决于芯片结构、工作电流和温度。部分产品采用 3V 或 6V 设计，但具体数值应以对应型号的数据手册为准。
正向压降是 LED 在正向导通时两端的电压。随着工作电流和温度变化，正向电压也可能发生变化。
例如，一颗标称正向电压为 3V 的 LED，并不意味着它在所有电流和温度条件下都恰好测得 3V。数据手册中的典型值、最小值和最大值也需要结合规定的测试条件判断。
普通万用表的二极管测试档通常只能提供有限的测试电流，因此测得的电压不一定等于灯珠在额定工作电流下的正向电压。
5.2 如何测量 7030 灯珠的正向电压？
如果需要初步检查灯珠，可以按照以下步骤操作：
断开灯珠的工作电源。
将万用表切换至合适的二极管测试档。
按照仪表说明连接测试表笔。
观察是否出现正向导通或发光现象。
如果需要测量额定工作电压，使用具有限流功能的可调电源，并设置合适的测试电流。
如果灯珠焊接在电路板上，其他元件可能影响测量结果。对于并联电路或复杂驱动板，直接在板上测量不一定能准确反映单颗 LED 的特性。
使用可调电源时需要注意什么？
测量额定工作电压时，应优先参考数据手册中的测试电流。电源必须设置合适的限流值，避免过大的电流损坏 LED 芯片。
普通万用表不一定能够点亮所有高功率 LED。如果二极管测试档没有明显反应，不应随意提高电压。
需要准确判断正向电压时，可以使用 LED 测试仪或可控电流测试设备，并记录测试电流和温度，以便与产品规格书进行比较。
六、7030 灯珠如何检测好坏？
判断 7030 灯珠是否损坏，可以从外观、电气性能、发光状态和温升表现四个方面进行检查。
6.1 检查灯珠外观
首先观察灯珠表面和 PCB 焊接位置，重点检查以下问题：
封装是否破裂或存在明显损伤。
焊盘是否氧化或出现焊接不良。
灯珠表面是否出现异常烧黑。
封装周围是否存在异常残留物。
PCB 是否变色、翘曲或出现焊盘脱落。
灯珠不亮不一定代表 LED 芯片损坏，也可能是焊点开裂、线路断开或驱动电路异常。
对于已经使用较长时间的灯具，还应检查散热结构和驱动电路。若驱动器输出异常，即使更换新灯珠，也可能再次发生故障。
6.2 使用万用表检查导通情况
可以使用万用表的二极管测试档进行初步检测。
正向能够导通，说明灯珠可能仍具有基本导电能力。
正反方向均不导通，可能是仪表测试电压不足，也可能是灯珠内部开路。
两个方向均显示明显导通时，应检查是否存在短路或并联电路干扰。
万用表只能提供初步判断。对于部分高功率 LED，测试档的输出电压可能不足以使灯珠正常发光。
如果条件允许，可以将灯珠与电路隔离后再次测试，避免其他元件影响判断。
6.3 检查发光状态
使用符合产品要求的恒流 LED 测试设备，检查灯珠能否正常发光。
测试时重点观察：
是否能够正常点亮。
发光颜色是否符合规格。
是否出现明显闪烁。
亮度是否明显低于同批次产品。
发光面是否出现局部不亮或颜色不均。
如果灯珠能够点亮，但亮度明显下降，原因可能包括芯片老化、封装损伤、工作温度过高或驱动条件异常。
比较亮度时，应尽量保持驱动电流、温度和测试环境一致，否则测试结果可能不具备直接可比性。
6.4 检查温升和持续工作表现
在符合产品规格的条件下，可以进行持续点亮测试，观察灯珠温度、光输出和工作状态是否稳定。
若出现异常温升、亮度快速下降或间歇性熄灭，应检查灯珠、焊点及驱动电路。
高功率 LED 尤其需要关注散热。如果热量无法及时传导至 PCB 或散热器，芯片结温可能升高，进而影响光通量和可靠性。
结温是 LED 芯片内部的温度，与封装表面温度并不完全相同。仅凭触摸灯珠表面，无法准确判断结温是否处于安全范围。
测试时间、温度条件和判定标准，应根据产品规格及实际应用确定。
七、7030 灯珠正负极如何区分？
7.1 7030 灯珠的正负极在哪里？
7030 属于贴片 LED 封装，不能简单套用传统直插 LED 的长脚、短脚规则。
不同厂家的正负极标记可能位于封装表面、底部电极或产品图纸中。有些产品还会使用特定的角标或焊盘形状表示极性。
安装之前，应查找对应型号的封装图，确认正极和负极的位置。不能仅凭外观猜测方向，也不能将其他品牌的极性布局直接套用到当前产品上。
如果灯珠已经焊接在 PCB 上，还需要结合线路设计和电路图进行判断。
7.2 区分 7030 灯珠正负极的三种方法
方法一：查看产品标记
检查灯珠表面或包装标签是否带有极性标识，再对照厂家提供的封装图纸确认方向。
如果表面没有明显标记，可以通过完整型号查找产品规格书。
方法二：查看 PCB 丝印
如果灯珠已经安装在电路板上，可以查看 PCB 上的正负极标记及相关线路说明。
对于串联灯串、多通道驱动或复杂电路，还应参考电路图，避免仅凭丝印作出判断。
方法三：使用万用表
可以使用万用表的二极管测试档辅助判断。按照仪表说明连接表笔，观察是否出现正向导通或发光现象。
高功率灯珠可能需要更高的测试电压，普通万用表不一定能够提供足够的测试条件。因此，没有发光现象并不一定意味着极性判断错误。
注意： 不要在没有限流措施的情况下直接连接电源，以免过大的电流损坏 LED 芯片或电路板。
替换时如何减少极性错误？
拆焊前，可以拍摄原灯珠的安装方向和 PCB 细节。清理焊盘后，按照新灯珠的数据手册确认电极布局，再进行安装。
焊接完成后，应先检查极性、焊点和电气连接，再按照产品规定的工作条件进行点亮测试，以减少反接、虚焊和驱动异常造成的问题。
八、7030 灯珠选择冷白光还是正白光？
选择冷白光还是正白光，主要取决于使用环境、照明需求和视觉效果。色温能够反映白光的视觉冷暖，但不能直接代表灯珠亮度。
| 对比项目 | 正白光 | 冷白光 |
|---|---|---|
| 常见色温参考 | 约 4000K | 约 5000K–6500K |
| 视觉感受 | 相对自然、柔和 | 相对清爽、偏冷 |
| 常见应用 | 办公、商业及一般照明 | 展示照明、部分工业照明 |
| 选型重点 | 色温、显色指数、视觉舒适度 | 色温、光学效果、使用环境 |
以上色温仅供选型参考，具体分类应以产品规格和项目要求为准。
正白光适合哪些应用？
正白光通常适用于需要自然视觉效果的场景，例如办公室、商业空间和部分室内照明。
对于长时间使用的照明设备，还应考虑眩光、照度分布和显色指数。仅选择某个色温，不能保证整体照明效果理想。
如果灯珠用于产品展示，还应检查不同批次之间的色温差异。即使两款产品都标注为正白光，实际颜色也可能有所不同。
冷白光适合哪些应用？
冷白光的色温通常较高，视觉上更偏冷，可用于部分展示照明、设备照明和需要特定白光效果的场合。
不过，冷白光并不一定比正白光更亮。实际光通量还受到芯片效率、荧光粉配方、驱动电流和工作温度等因素影响。
如果需要比较两款灯珠的亮度，应查看相同或可比测试条件下的光通量数据，而不是仅比较色温。
如何正确选择色温？
采购前，可以先明确以下要求：
需要暖白、正白还是冷白效果。
是否有明确的色温范围。
是否需要较高的显色指数。
不同灯珠之间是否需要保持颜色一致。
更换后是否会影响原有灯具的光斑和照度分布。
色温分类应结合产品标准和供应商定义判断，避免将暖白光、正白光和冷白光的参考范围混为一谈。
九、7030 高流明灯珠替换时，为什么不能只看尺寸？
7030 高流明灯珠替换失败，往往不只是尺寸问题。即使两款灯珠的外形接近，也可能在电压、电流、焊盘、散热和光学性能方面存在差异。
9.1 电压不匹配
如果新灯珠的正向电压与原电路不匹配，可能出现无法正常点亮或工作异常等问题。
例如，原电路针对特定电压规格设计，而新灯珠的正向电压明显不同，驱动器就可能无法提供合适的工作条件。
如果电路中存在多颗串联 LED，单颗灯珠的正向电压变化还可能影响整个灯串的工作电压。
因此，更换前应核对原灯珠和新灯珠的正向电压范围，不能仅根据封装名称判断兼容性。
9.2 驱动电流不匹配
LED 灯珠需要在规定的电流范围内工作。驱动电流过大，可能导致温升增加，并影响长期可靠性。
如果新灯珠的额定电流低于原有驱动电流，即使能够点亮，也不代表可以长期安全使用。
选型时，应查看原驱动器的输出电流、新灯珠的额定电流及允许的最大电流，并确认驱动器具备合适的电流控制能力。
9.3 焊盘和安装位置不匹配
不同封装的焊盘位置、尺寸和电极结构可能不同。
例如，3030 灯珠的外形通常小于 7030。即使某些电气参数接近，也不能直接安装到原有 7030 焊盘上并期待可靠连接。
焊盘不匹配可能导致虚焊、短路、散热不良或安装偏移。如果必须采用其他封装，通常需要重新评估 PCB 布局。
9.4 散热能力不足
高流明灯珠的工作功率和热负荷取决于具体设计。如果 PCB 和散热结构无法及时导出热量，灯珠温度就可能升高。
温度过高可能导致光通量下降、颜色变化和可靠性降低。即使新灯珠的额定功率符合要求，也不能忽略实际散热条件。
替换前应检查 PCB 材料、铜箔面积、焊盘设计和散热器结构。对于高功率产品，还应参考数据手册中的热阻参数和温度限制。
9.5 光学效果发生变化
不同型号的灯珠可能具有不同的发光角度、发光面高度和色温。
更换后，灯具的光斑、均匀度和局部亮度可能发生变化。对于 LED 背光模块，这些差异还可能影响屏幕边缘亮度和整体均匀性。
因此，替换测试不应只检查灯珠能否点亮，还应在实际灯具中观察光线分布，并确认色温、显色指数和照明效果符合要求。
兼容性需要综合验证
LED 的性能评估需要结合电气、光学和热学特性，并在规定的测试条件下进行。实际项目可参考 CIE、IEC 等相关标准，以及具体产品的数据手册和测试报告。
对于 7030 高流明灯珠而言，真正的兼容不仅是能够安装和发光，还需要确保电气工作正常、热量可以及时导出，且光学表现满足设备要求。
十、7030 灯珠选型与替换服务
对于需要更换 7030 高流明灯珠的项目，恒彩电子可结合原灯珠规格、应用场景及驱动条件，协助评估候选产品。具体型号是否适用，仍需根据实际技术参数进行确认。
10.1 多种封装规格的选型参考
相关产品包括 SMD2835、EMC3030、5050、3528、3433 以及 1–5W 陶瓷系列等。
不同封装适用于不同的安装空间和工作条件。如果原有 7030 灯珠已经停产，或者无法满足新的光学要求，可以根据目标封装、电压、电流和功率筛选候选产品。
需要注意，其他封装不能默认直接替换 7030。例如，EMC3030 与 7030 在外形尺寸和焊盘设计上可能存在差异。即使工作电压相近，也需要评估 PCB 布局、散热条件和光学表现。
10.2 根据应用场景选择灯珠
不同设备对 LED 灯珠的要求并不相同，应根据实际用途确定重点参数。
LED 背光： 关注光输出均匀性、色温、发光角度和长期稳定性。
照明设备： 关注光效、显色指数、散热和工作温度。
机器视觉： 关注目标波长、光谱特性、光斑和输出一致性。
特殊光源设备： 关注目标波长、功率、工作环境和驱动方式。
例如，机器视觉光源可能更重视波长和光谱稳定性，而普通照明灯珠通常更关注光效、色温和显色指数。
明确使用场景后，才能判断哪些参数必须保持一致，哪些指标可以在重新设计后调整。
10.3 替换项目需要准备哪些资料？
如果常规型号无法满足要求，可以准备原灯珠的完整型号、外形照片和设备参数，以便进一步评估。
替换项目建议提前确认以下信息：
原灯珠的完整型号和供应商。
原有 PCB 的焊盘尺寸及电极方向。
驱动器的输出电流和电压范围。
目标光通量、色温和显色指数。
灯具内部空间及散热结构。
产品工作温度和预期使用条件。
这些信息有助于缩小候选范围，减少样品测试阶段的反复修改。
产品资料可通过官方网站查询，具体规格和适用性应以对应产品的技术资料为准。
十一、7030 高流明灯珠兼容型号常见问题
11.1 7030 高流明灯珠兼容型号有哪些？
建议优先选择封装尺寸、焊盘、电压和电流相匹配的 7030 灯珠。其他品牌的对应产品也可以纳入筛选，但必须核对具体料号和数据手册。
3030 或 5630 灯珠可以作为特定项目中的候选方案，但通常不能直接替换原有 7030。是否适用，需要检查机械安装、电气参数、散热和光学表现。
11.2 7030 灯珠是 3V 还是 6V？
7030 灯珠可能有 3V、6V 等不同规格，具体取决于产品设计和内部芯片结构。
选型时，应查看正向电压范围和额定电流。不能因为封装相同，就认为不同型号具有相同的工作电压。
11.3 7030 灯珠一般多少瓦？
7030 灯珠的功率取决于具体型号和工作条件。可以通过正向电压乘以工作电流估算实际电功率，但估算值不等于额定功率。
采购前仍应确认数据手册中的额定参数、最大工作条件和散热要求。
11.4 7030 灯珠能用 3030 或 5630 替换吗？
不一定。3030、5630 和 7030 属于不同的封装规格，外形尺寸、焊盘和电极布局可能存在差异。
如果需要改用其他封装，通常要重新评估 PCB 布局和驱动条件。完成样品安装后，还应检查散热、光通量和实际光斑。
11.5 7030 高流明灯珠的亮度越高越好吗？
不一定。更高的光通量可能伴随更高的功耗或散热要求。
如果灯珠用于背光模块，还需要考虑亮度均匀性；如果用于一般照明，则应同时关注光效、色温、显色指数和照明分布。
选型应以实际应用需求为依据，而不是单纯追求更高的流明值。
11.6 如何购买合适的 7030 高流明灯珠？
可以按照以下步骤进行：
确认原灯珠的完整型号和封装尺寸。
查明额定电压、驱动电流和功率。
明确目标光通量、色温及应用场景。
向供应商索取正式数据手册和封装图。
核对焊盘、电极方向和散热要求。
进行样品安装及实际工作测试。
如果原灯珠型号已经无法辨认，可以提供清晰的正面、底部和 PCB 照片，并测量焊盘尺寸。这些信息有助于缩小候选型号范围。
十二、选择 7030 高流明灯珠时应注意什么？
7030 高流明灯珠的替换，应综合评估机械尺寸、电气参数、散热能力和光学表现。
同规格 7030 通常是优先筛选的方向，但仍需要确认完整型号和产品数据。3030、5630 等其他封装不能仅凭尺寸或亮度接近就直接替换。
对于采购和维修项目，建议提前准备原灯珠照片、完整型号、工作电压、电流及 PCB 焊盘尺寸，再根据目标亮度、色温和应用环境比较候选产品，并通过样品测试确认实际效果。
企业批量采购还应关注产品批次一致性、参数分档、焊接条件和供货稳定性。通过完整的参数核对与实际验证，可以降低替换过程中的不确定性，并减少因电气或散热不匹配造成的故障。
