针对大功率照明与户外亮化应用，本文提供5054led pcb设计在散热布局、铝基板选型及布线工艺上的技术规范，解决光衰与热失效问题。
一、5054 LED的电热特性与PCB设计痛点
5054 LED属于中大功率贴片光源，单颗功率通常在0.5W至1.5W之间。由于其发光面积相对较小，工作时热量高度集中。若PCB设计不合理，热量无法及时导出，会导致PN结温急剧升高，进而引发光衰严重、偏色甚至死灯。
在实际选型中，5054 LED通常采用底部大面积热电分离焊盘结构。这意味着在进行5054led pcb设计时，必须将散热通路作为核心考量，单纯依靠传统FR-4双面板的自然对流已无法满足散热需求。
二、铝基板（MCPCB）结构选型与参数要求
针对5054 LED的高发热量，金属基板（通常为铝基板）是目前主流的解决方案。铝基板的层压结构决定了其整体热阻。
- 导热绝缘层：这是铝基板性能的关键。普通铝基板导热系数仅为1.0 W/m·K，而对于高负载的5054灯条，建议选用导热系数在2.0 W/m·K至3.0 W/m·K之间的介质层。
- 铜箔厚度：大电流线路建议采用2oz（70μm）铜厚，以降低导线自身电阻发热；一般应用可选择1oz（35μm）。
- 铝基材：常用5052或6061铝合金，厚度通常在1.0mm至1.6mm，需确保机械强度与散热平衡。
在生产制造环节，如恒彩电子等专业电路板制造厂，通常会针对5054 LED的特殊热流密度，对铝基板的耐电压强度和热阻进行专项测试，以保障长期工作的稳定性。

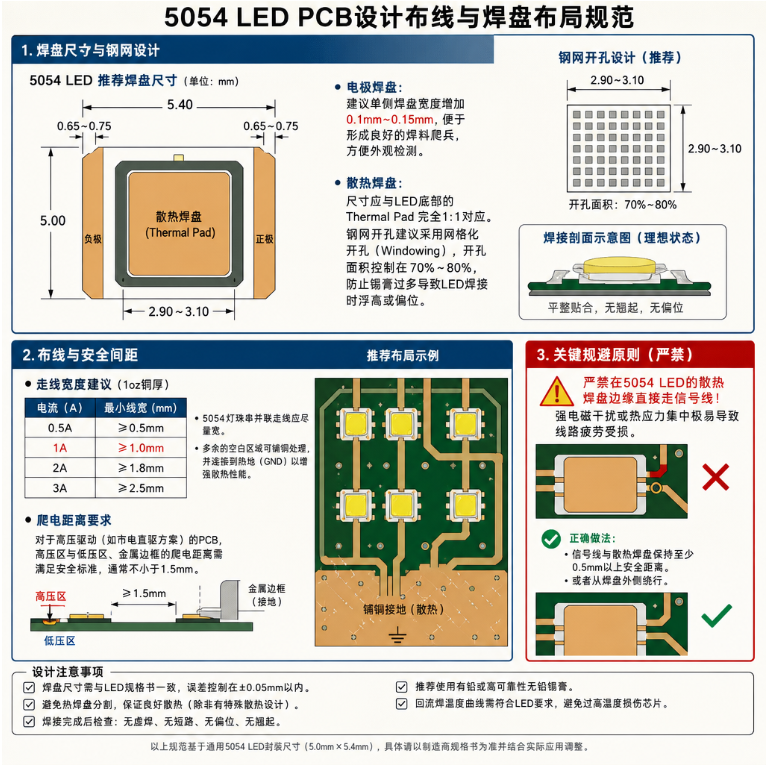

三、5054led pcb设计布线与焊盘布局规范
焊盘尺寸与钢网设计
5054 LED的中间散热焊盘必须与两侧的电极焊盘保持合理的间距，防止焊接时发生桥接短路。
- 电极焊盘：建议单侧焊盘宽度增加0.1mm-0.15mm，便于形成良好的焊料爬兵，方便外观检测。
- 散热焊盘：尺寸应与LED底部的Thermal Pad完全1:1对应。钢网开孔建议采用网格化开孔（Windowing），开孔面积控制在70%-80%，防止锡膏过多导致LED焊接时浮高或偏位。
布线与安全间距
- 走线宽度：根据驱动电流大小计算线宽。通常1A电流在1oz铜厚下，线宽不低于1mm。5054灯珠串并联走线应尽量宽，多余的空白区域可做铺铜处理并连接到热地。
- 爬电距离：对于高压驱动（如市电直驱方案）的PCB，高压区与低压区、金属边框的爬电距离需满足安全标准，通常不小于1.5mm。
关键规避原则：严禁在5054 LED的散热焊盘边缘直接走信号线。强电磁干扰或热应力集中极易导致线路疲劳受损。
四、典型应用场景与常见设计误区
在户外洗墙灯、投光灯等高功率密度应用场景中，常因环境温度高导致散热恶化。工程师在设计时容易陷入以下误区：
1. 盲目追求高导热系数，忽视绝缘层厚度：绝缘层越薄，热阻越低，但耐压值会下降。需根据系统安规要求平衡导热与耐压。
2. 忽略热膨胀系数（CTE）不匹配：铝的膨胀系数远大于硅和陶瓷。在冷热循环频繁的环境下，焊点易受剪切力影响而开裂。可在PCB布局时，将灯珠排列方向与铝基板易形变方向平行，减小应力。
五、5054 LED PCB设计常见问题解答
5054 LED铝基板需要设计散热过孔（Via）吗？
单层铝基板由于底层是整块金属，无法像双面FR-4板那样打穿孔散热。其散热完全依靠导热绝缘层传导至铝板。如果是双面铝基板或FR-4板贴装5054，则必须在散热焊盘上设计孔径0.3mm-0.5mm的塞孔或绿油覆盖过孔，以防漏锡并辅助导热。
如何评估5054led pcb设计后的实际散热效果？
可在样品阶段通过红外热成像仪测量满载工作30分钟后的灯珠表面温度（Ts）。若Ts持续超过85℃，需重新评估铝基板导热系数或优化外壳散热结构。
5054灯珠焊接后出现空洞率过高怎么解决？
空洞会严重阻碍热量传递。设计上应优化散热焊盘的阻焊开窗，生产上需调整回流焊温度曲线，延长恒温区时间，使助焊剂充分挥发。
